闲着无聊用12v电源改成24v的

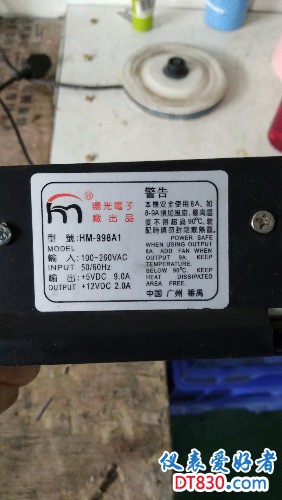

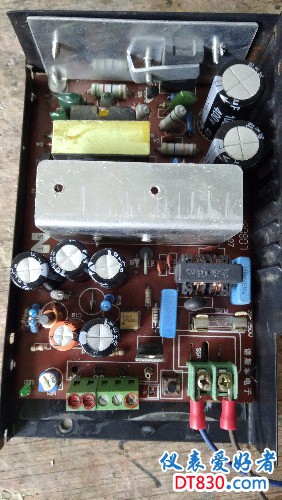

电源原来是游戏机上面用的，因为手上没有24v的电源。看它体质不错，就拿来改改，用一用。

少传了一张图

比我的混分贴强多了，楼主要是能写出修改了什么就更完美了

功率挺大的，电压翻倍能正常工作（不改变压器）还不错，做工与进口的还是有差距。

不改变压器能改24V吗，输出电容耐压够吗。

这种开关电源，我这里好多，新的，旧的，国产，进口的有几百吧。

输出滤波电容耐压够呛。低端稳压范围值效果要差，不过如果是110~220V通用的电源影响不大。

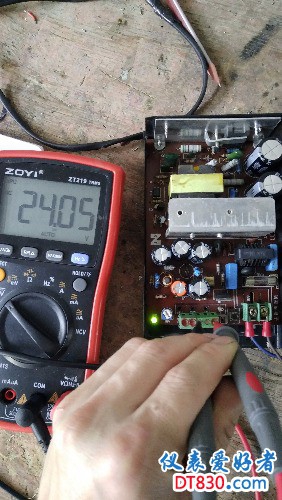

就最后那张图最有证明价值，还被你忽视了，哈哈

wgsd 发表于 2018-6-11 18:30
功率挺大的，电压翻倍能正常工作（不改变压器）还不错，做工与进口的还是有差距。 ...

就是看它变压器体质不错才拿 来改的

勇闯沙滩 发表于 2018-6-11 19:08
不改变压器能改24V吗，输出电容耐压够吗。

输出电容要改耐压高的，其实就是改TL431的反馈电阻来改变它的电压的

在220V的电源下，想把输出电压大幅度降低较难（不改变压器）。

白不分 发表于 2018-6-12 20:00
输出电容要改耐压高的，其实就是改TL431的反馈电阻来改变它的电压的

改了确实会改变电压，但是只适用于小范围的调整电压，在原电压的20%左右（最大值）超过问题很多！而且有一系列的副作用（如提高电压后输出电流变小，降低电压后发热增大等，效率降低等，严重可缩短元件寿命甚至损坏，），如果要大改，除了改次级的采样电阻，还是要改初级或者变压器。改24V基本不能用。

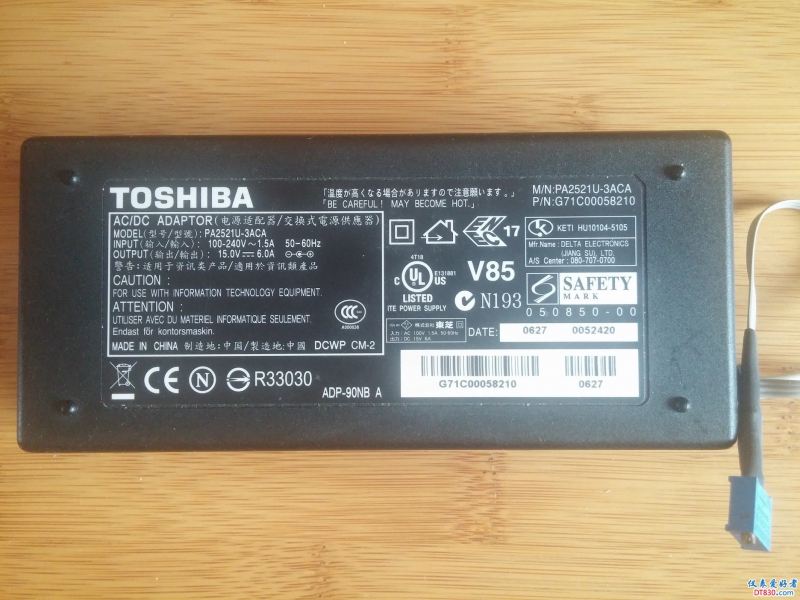

我手中的基本都是改变电压用的，其中这个还接了个可调做临时电源用。

楼主是高手！
