ZT219 与 ZT-X 频率档对比

散淡021 楼主     数字大神 2020-6-23 22:46:28
影子 发表于 2020-6-23 21:00
回复好快啊,呵呵,谢谢

我是测120Hz显示器的帧频率,占空比算了一下,应该0.2%左右,219我怎么都测不出 ...

0.2%
你的要求不低,一般的表?

我的TFG2006  占空比10--90%

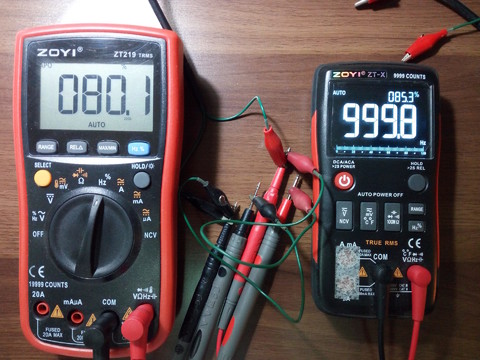

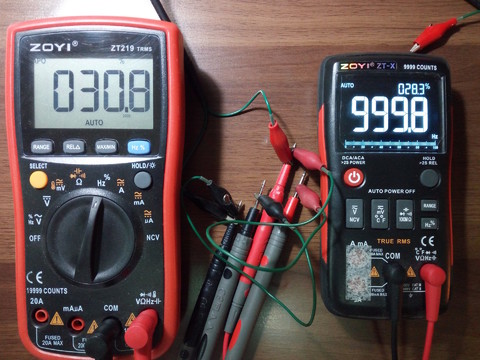

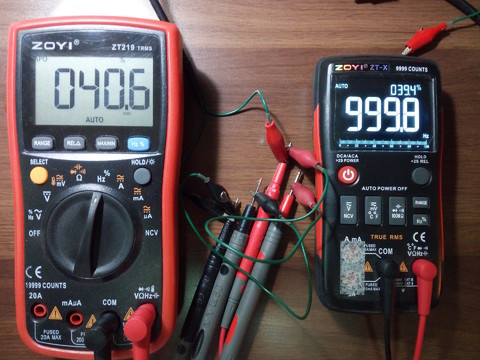

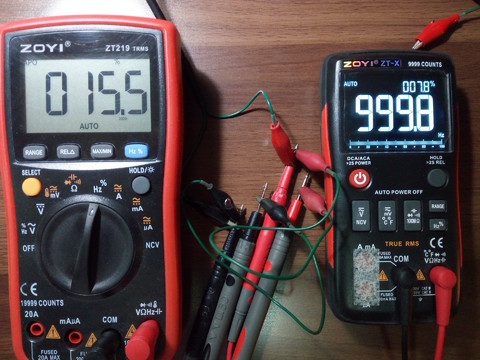

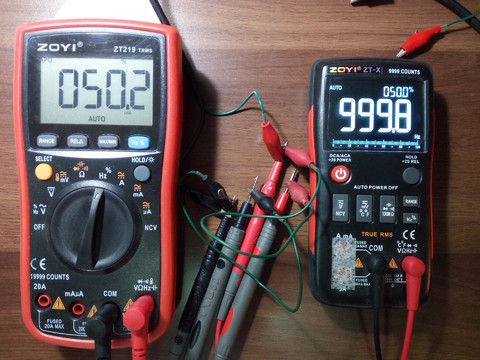

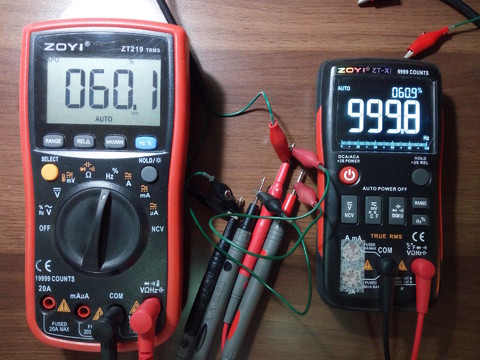

我的219和X都是工程样机

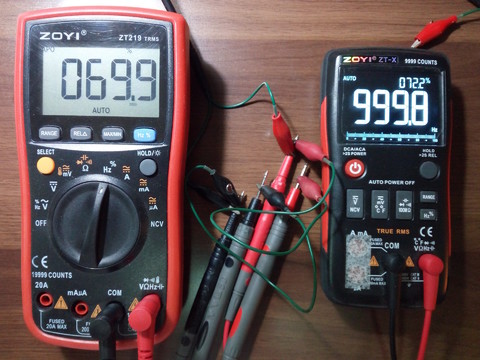

占空比到是第一次测,感觉219要好些

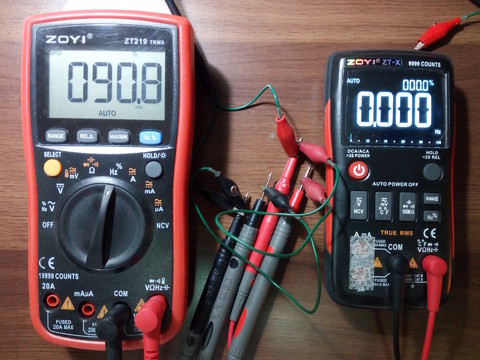

ZT-X  89%时的显示
90% 就是0000了
2020-6-23 22:46:28 回复
影子 数字奇才 2020-6-25 08:43:36
散淡021 发表于 2020-6-23 22:46
0.2%
你的要求不低,一般的表?

这样看来这两个表占空比差异是有点大哦~~
还有就是,这种占空比大的,至少219都能量出来~~
我的X今天就要到了,到时再看看能不能量小占空比信号
2020-6-25 08:43:36 回复
影子 数字奇才 2020-6-25 08:46:11
散淡021 发表于 2020-6-23 22:37

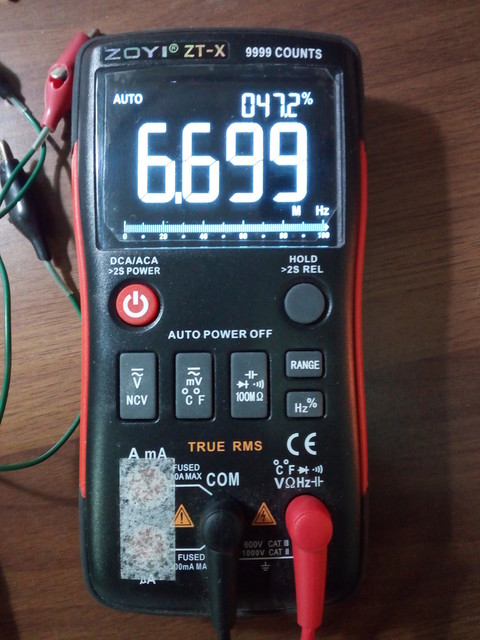

我的信号源最高6.7M

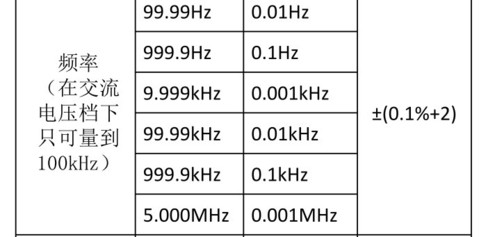

嗯,那就没问题,不过我从坛友这下载的说明书也是说5M,有点奇怪~~
以下程序自动插入未在内容中添加的图片或附件
2020-6-25 08:46:11 回复
kyhwhb 数字大神 2020-6-25 09:20:06
影子 发表于 2020-6-25 08:46
嗯,那就没问题,不过我从坛友这下载的说明书也是说5M,有点奇怪~~

这个是新版zt-x的说明书。老版本zt-x的是10M。

2020-6-25 09:20:06 回复
kyhwhb 数字大神 2020-6-25 09:26:16
影子 发表于 2020-6-25 08:46
嗯,那就没问题,不过我从坛友这下载的说明书也是说5M,有点奇怪~~

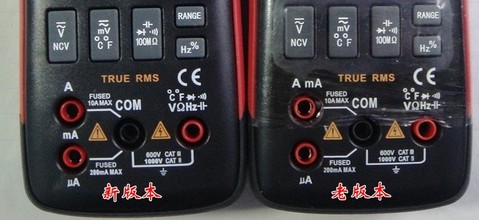

另外新版舍去了uA档


2020-6-25 09:26:16 回复
影子 数字奇才 2020-6-25 12:33:33
巍巍兴安 发表于 2020-6-25 09:26
另外新版舍去了uA档

为什么呢?电流档只是标识少了mA而已吧?
新版频率规格反而降低啦?
2020-6-25 12:33:33 回复
ekommade 数字大师 2020-6-25 15:16:25
wgsd 发表于 2018-6-15 17:30
很好的对比,我的X 表与你的一样,也差1、2个字。这个真不该出现,晶振保证五位精度很轻松。 ...

单片机表通常测频率都会低1到2个字,如胜利VC97,众仪ZT-X等表
2020-6-25 15:16:25 回复
ekommade 数字大师 2020-6-25 15:18:10
影子 发表于 2020-6-25 08:46
嗯,那就没问题,不过我从坛友这下载的说明书也是说5M,有点奇怪~~

ZT-X我试过7.5MHZ还可以测
2020-6-25 15:18:10 回复
