大家帮忙看看这个短路保护电路

发表于:2018-6-29 16:33:02 1513
电子产品
行为类别: 维修
产品类别: 电源_电源适配器
电子品牌: 其它
电子产品关键字: 短路保护电路

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

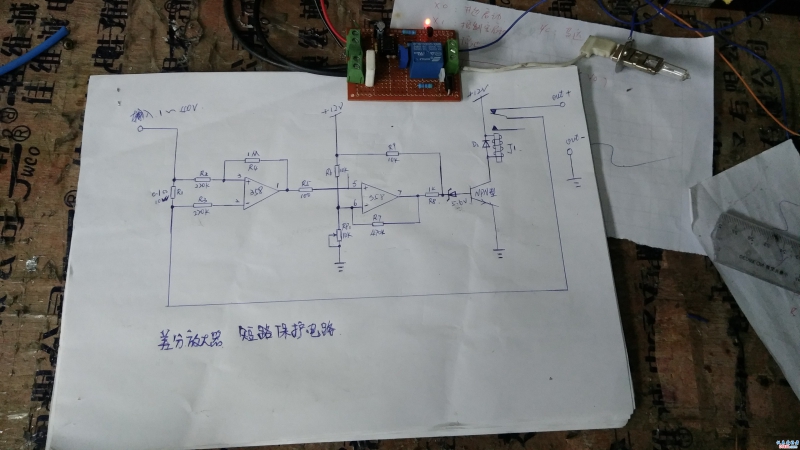

前段时间用ATX电源改了一个可调电源,因为不是TL494方案,要把原来的保护电路全去除,才能可调。所以得加个保护电路。经差分放大采样放大,再经电压比较,来达到短路保护作用。电路仿真,和实际应用都是可以的,求师傅指点下哪里还有不足的地方。

IMG_20180629_125650.jpg IMG_20180629_131056.jpg



收藏
送赞
分享

发表回复

评论列表(2)

勇闯沙滩 数字大神 2018-6-30 06:29:14
和我传的图片差不多,又小又不请,再调调吧。
2018-6-30 06:29:14 回复
白不分 楼主     数字大师 2018-6-30 07:56:52
勇闯沙滩 发表于 2018-6-30 06:29
和我传的图片差不多,又小又不请,再调调吧。

手机上传的,
2018-6-30 07:56:52 回复
