求大神们指点下这个电路反馈是怎么调节。

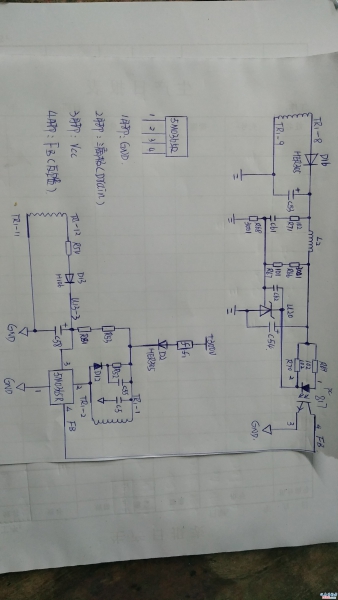

这个是伺服驱动器开关电源pwm电路，反馈回路由TL431和pc817反馈到电源管理芯片5M0365R的4脚FB（反馈引脚），主要对431的工作原理不是很清楚，图中817的1脚对GND电压在2.6v左右，2脚对地电压1.5v左右，431的参考引脚电压在2.3v左右，431是怎么调节的？

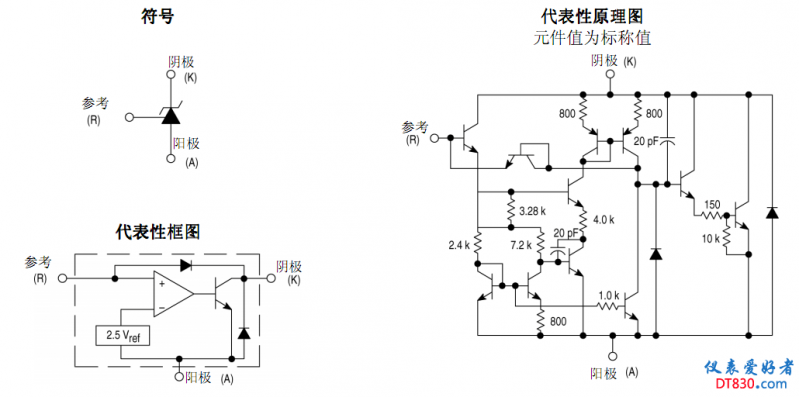

TL431原理图。

改变R66或R68。

开关电源的431可调上拉或下拉电阻来调电压【有一定范围的】。

chen131578 发表于 2018-7-3 16:22
TL431原理图。

谢谢了

817的1、2脚压降1.1V（内部LED的Vf），视为正常

jsycwnw 发表于 2018-7-4 07:45
817的1、2脚压降1.1V（内部LED的Vf），视为正常

这电路1,2脚压降是在1.1左右。谢谢您的指点了。

jsycwnw 发表于 2018-7-4 07:45
817的1、2脚压降1.1V（内部LED的Vf），视为正常

是不是1,2脚压降低于1.1v后817不工作，5m0365rFB引脚无反馈信号后，就开始调节占空比，来达到稳压？

LED二极管一般只有两种损坏情况：短路和开路。短路1、2脚电压接近；开路1脚是电源电压，2脚受R70和431工作电流的影响，这时由于输出电压偏高431处于深度调整电压接近地。（分析的不一定准）

白不分 发表于 2018-7-4 10:16
是不是1,2脚压降低于1.1v后817不工作，5m0365rFB引脚无反馈信号后，就开始调节占空比，来达到稳压？
...

加电后，817是必须一直处于工作的状态，将输出的变化，及时转变为内部LED的亮度变化，以隔离方式控制光耦副边光敏管的导通程度，从而控制进入电源模块或PWM集成块的负反馈深度，自动调节PWM信号的占空比，最终稳定输出。
817一旦因故出现不工作，负反馈消失，电路便处于失控状态，炸鸡很常见。
见过介绍，在检修开关电源输出电压过低时，曾有人人工瞬时强制817不工作（一般是用起子瞬时、快速短接光耦的1、2脚），同时观察输出变化，来大致判断故障可能在原边、副边或光耦。我没试过，只知道有这么回事，没把握的事，也不建议你试。

jsycwnw 发表于 2018-7-5 08:22
加电后，817是必须一直处于工作的状态，将输出的变化，及时转变为内部LED的亮度变化，以隔离方式控制光耦 ...

谢谢您的详细解答。明白了，结合上次一次修一个电动车的充电器把817拿掉，瞬间场管烧毁。

改变R68或R66就能改变817与431节点处的电压也就调整了817反馈电流进而控制光耦接收端导通值，当然这个调整是建立在431和817在线性工作区域来实现的，超过一定范围PWM就会失控。

fengfeizi 发表于 2018-7-6 11:02
改变R68或R66就能改变817与431节点处的电压也就调整了817反馈电流进而控制光耦接收端导通值，当然这个调整 ...

赞同，楼主的线路图有两电阻串连，R66、R67，就是便于区域调整，很多线路都是这么做，不然用一只还能降低成本。
