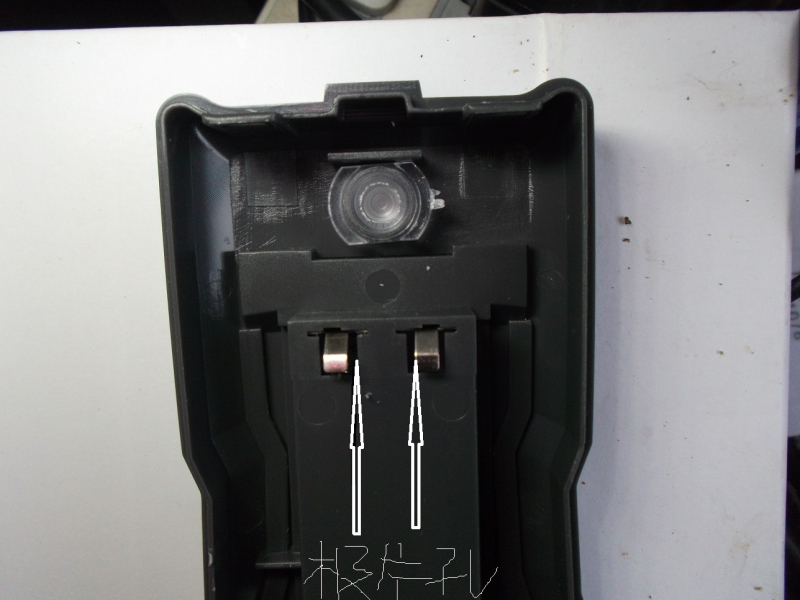

把玩了几天众仪ZT-S1全自动按键式小表,感到速度超快,一键开机后所有功能都能用了,非常方便。当看到电池盒的设计,是我早就想改造ZT-219电池盒的想法的设计。这两个表都是用普通5或7号电池的,特方便,但时间长了易漏液,腐蚀PCB板。所以堵住电池盒极片与PCB板接触的孔,就可以避免漏液,很简单的,用的热熔胶。 DSCF2696.JPG
****************************************************************

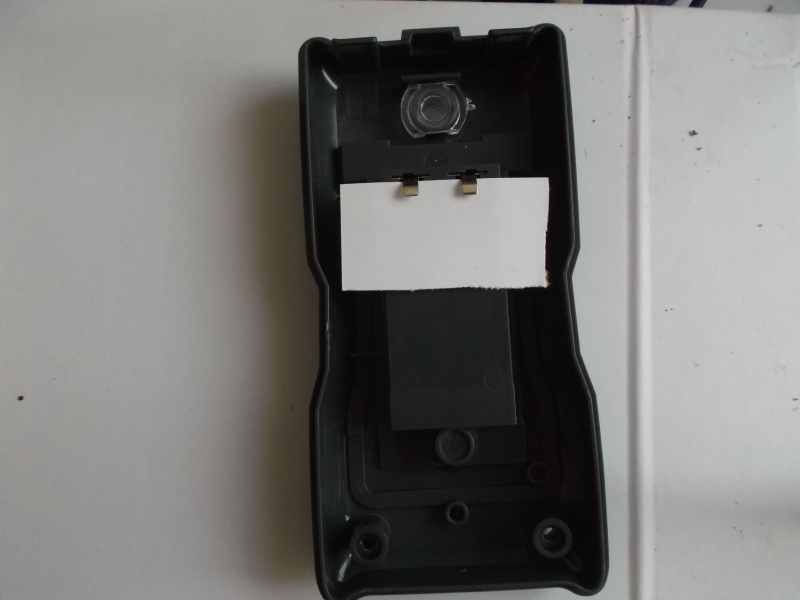

垫上纸板防止热熔胶串过来。

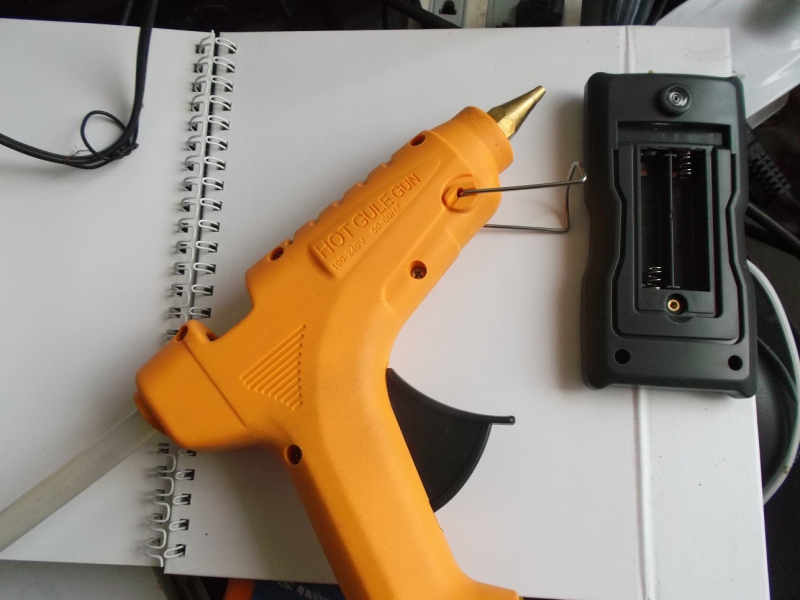

准备好热熔胶。

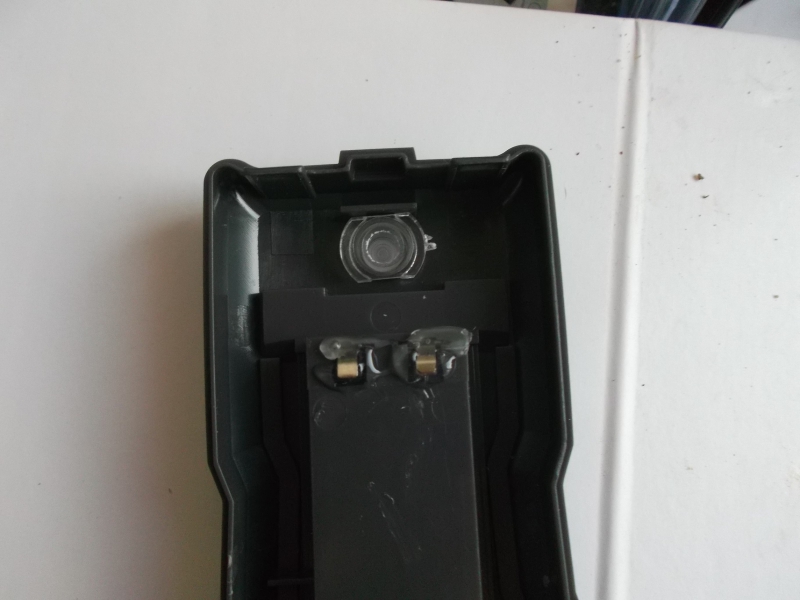

上热熔胶。

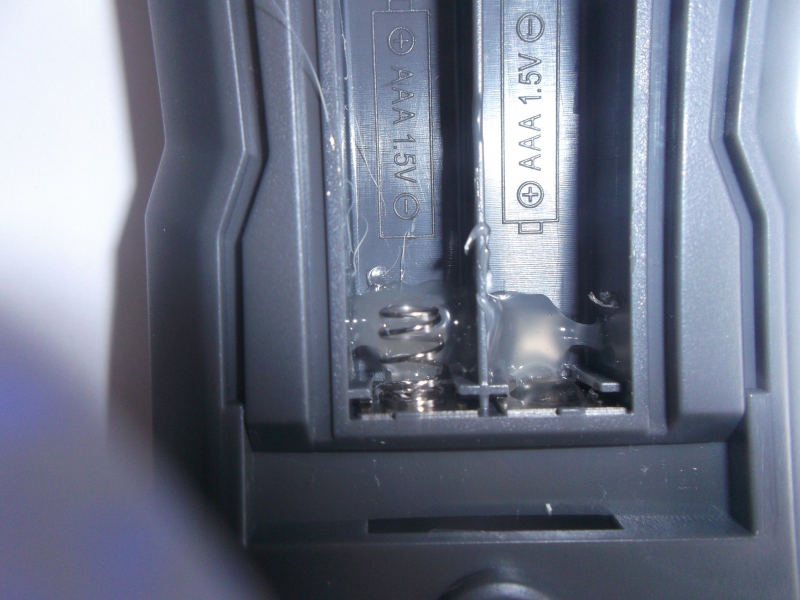

里面热熔胶。

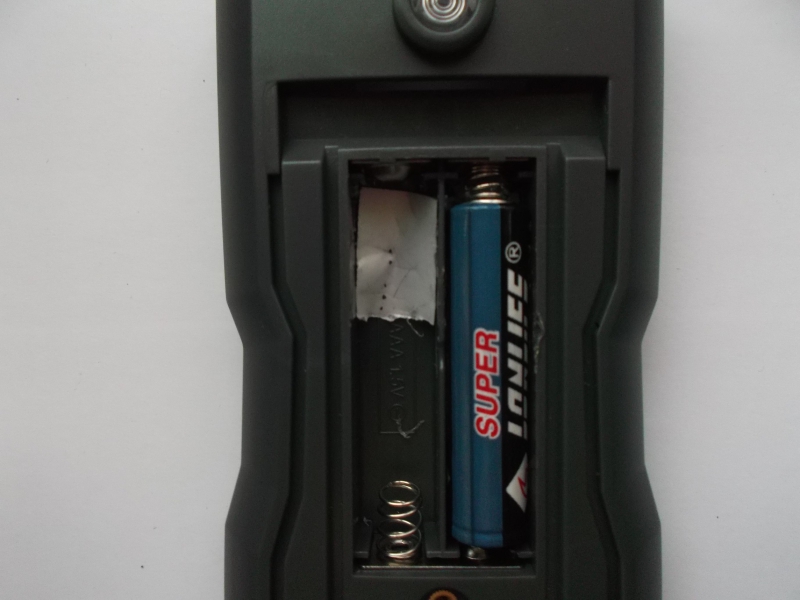

趁热熔胶还软垫上纸片,用电池压出位置。

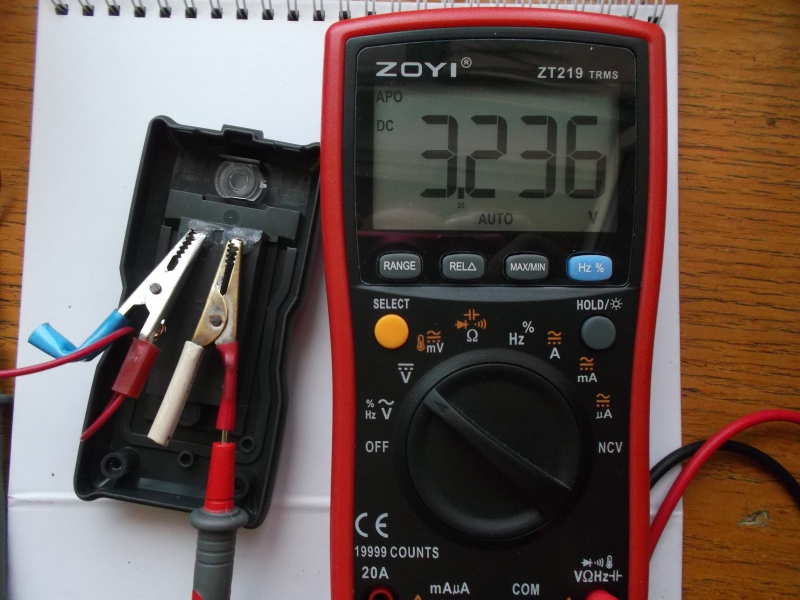

热熔胶凝固后测试电压组装。
收藏
送赞
分享

相关帖子

发表回复

评论列表(6)

白不分 数字大师 2018-7-29 10:05:31
这个好哈。。。
2018-7-29 10:05:31 回复
勇闯沙滩 楼主     数字大神 2018-7-29 11:48:36

不用研究改造两节3V电池了。
2018-7-29 11:48:36 回复
wgh1027 数字大神 2018-7-29 12:12:54
这样子搞用碳性电池还可以,用碱性电池的话漏液还是抵不住。
2018-7-29 12:12:54 回复
apple5050 数字探长 2018-7-29 12:19:12
wgh1027 发表于 2018-7-29 12:12
这样子搞用碳性电池还可以,用碱性电池的话漏液还是抵不住。

一般表都是正放吧,漏液也漏不到里面去。要是漏液了,肯定显示低电量了。选好一点的电池就好了。这个是个概率问题。漏液也不一定会流到电路板上。
2018-7-29 12:19:12 回复
勇闯沙滩 楼主     数字大神 2018-7-29 15:54:25
wgh1027 发表于 2018-7-29 12:12
这样子搞用碳性电池还可以,用碱性电池的话漏液还是抵不住。

碱性电池腐蚀到极片前就应该低电压警示吧。
2018-7-29 15:54:25 回复
wgh1027 数字大神 2018-7-29 21:37:00
apple5050 发表于 2018-7-29 12:19
一般表都是正放吧,漏液也漏不到里面去。要是漏液了,肯定显示低电量了。选好一点的电池就好了。这个是个 ...

碱性电池漏液会顺着电极跑很远很远,当然你早发现的话擦干净一般都没有事。
