75年的MF-6T型指针表头轴尖座掉了

同事看见我有一块MF108指针表，说他也有一块指针不动了。看了一下是75年的上海求精MF-6T型指针表，40多年了表还是很新的，拆后测表头动圈没断，但是表头一面轴尖座掉了，一面游丝开焊了，眼神不好是修不了的，先上图然后再修吧。

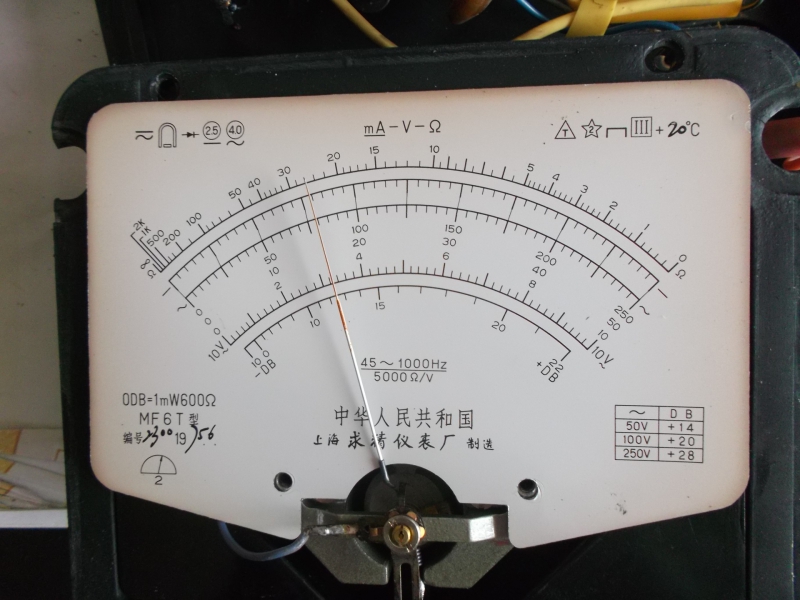

由于轴尖座掉了，动圈歪斜带动表针可在任意位置卡住不动。

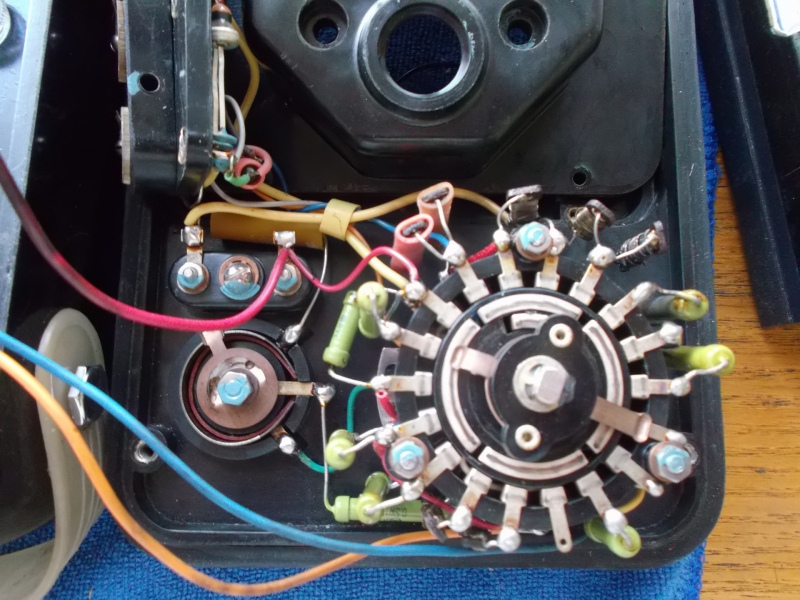

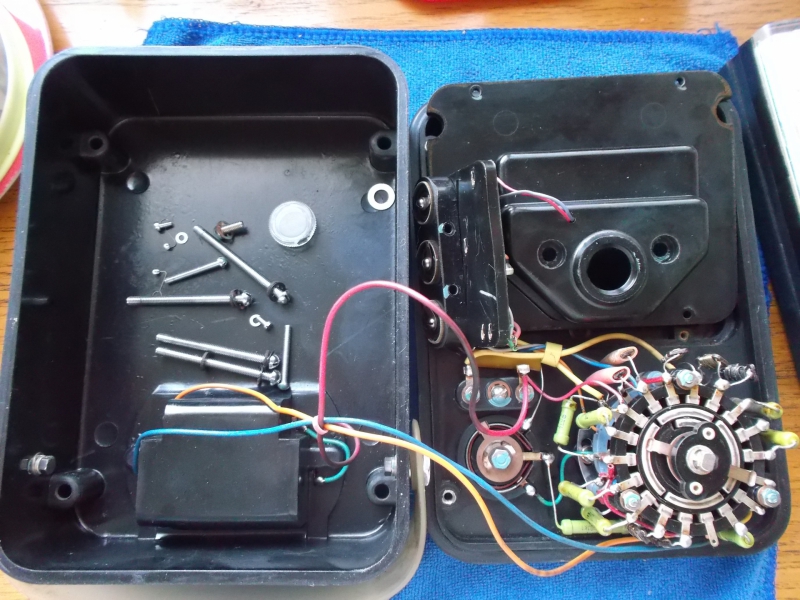

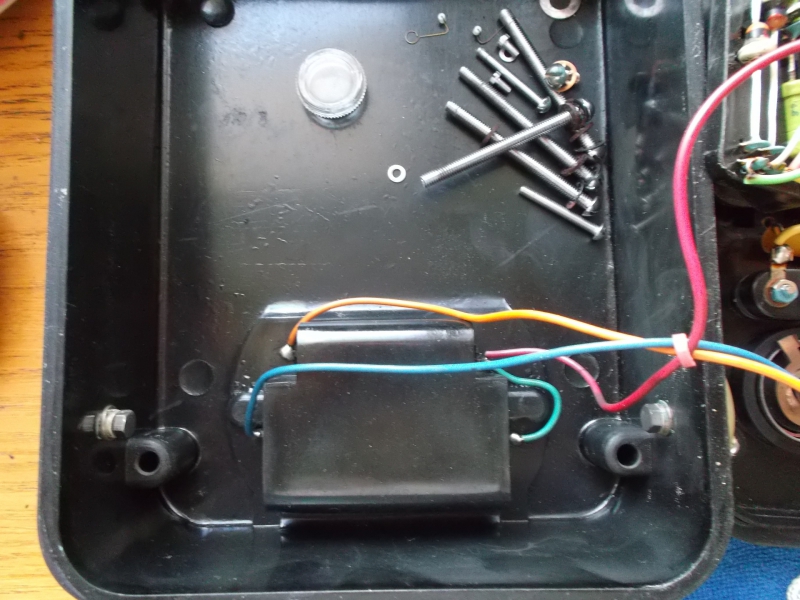

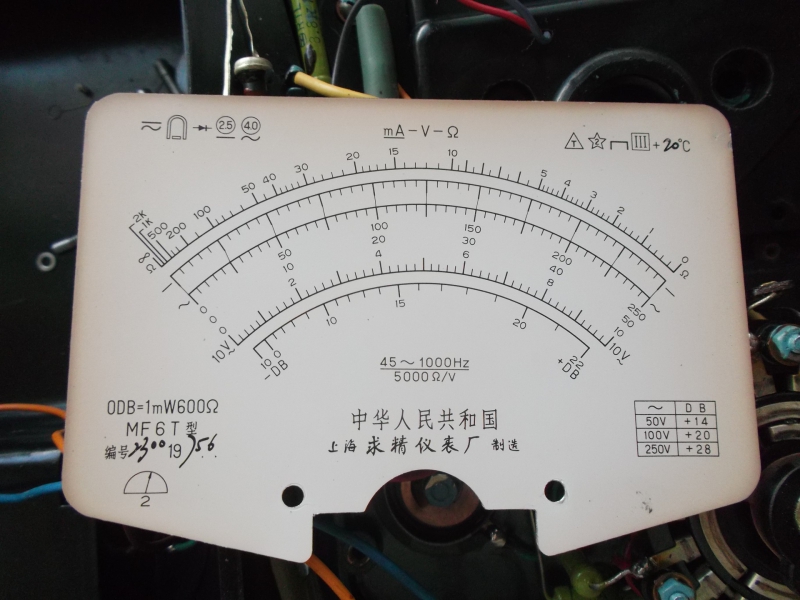

内部很新。

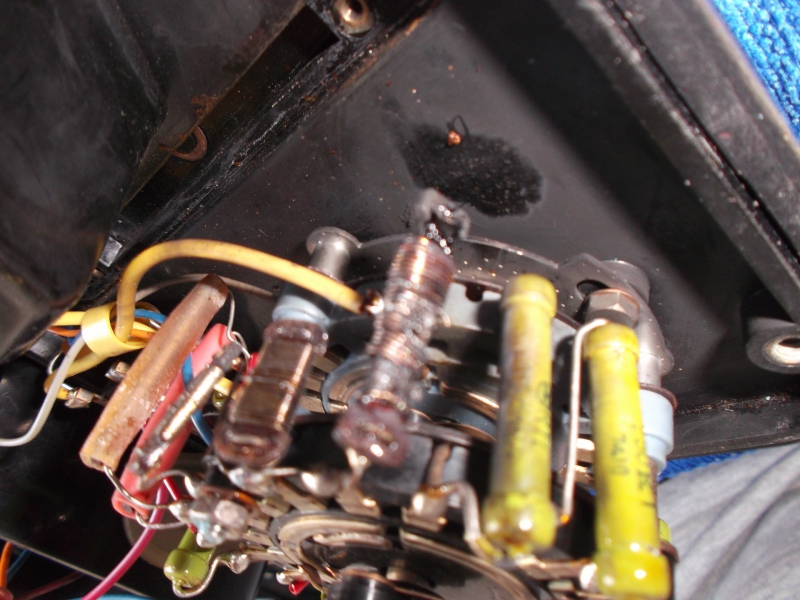

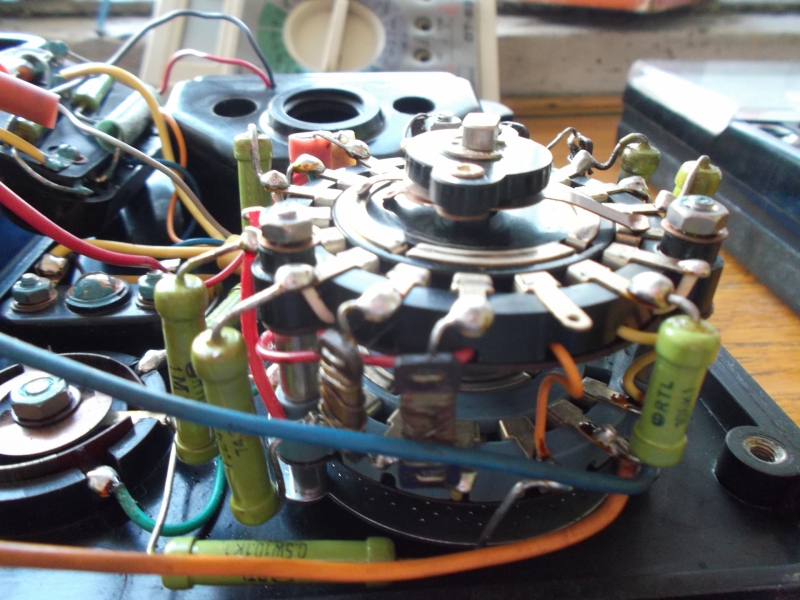

绿袍和线绕电阻。

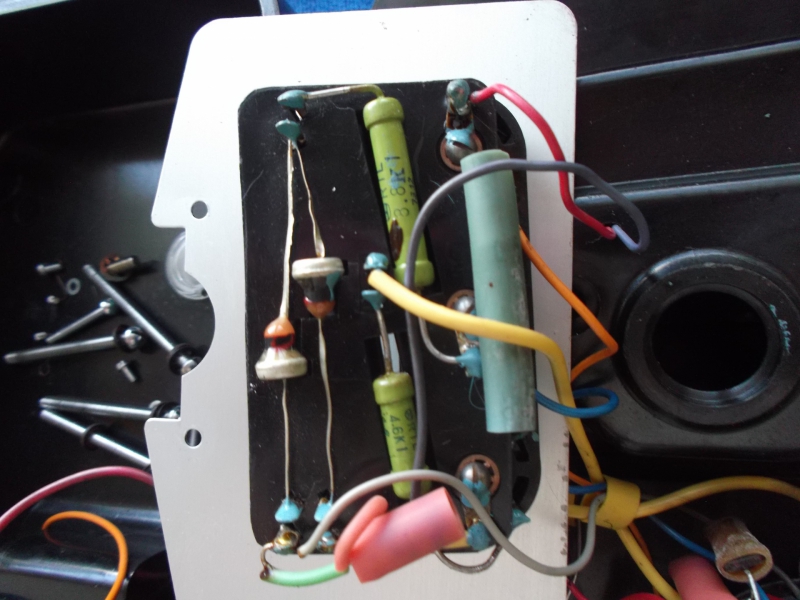

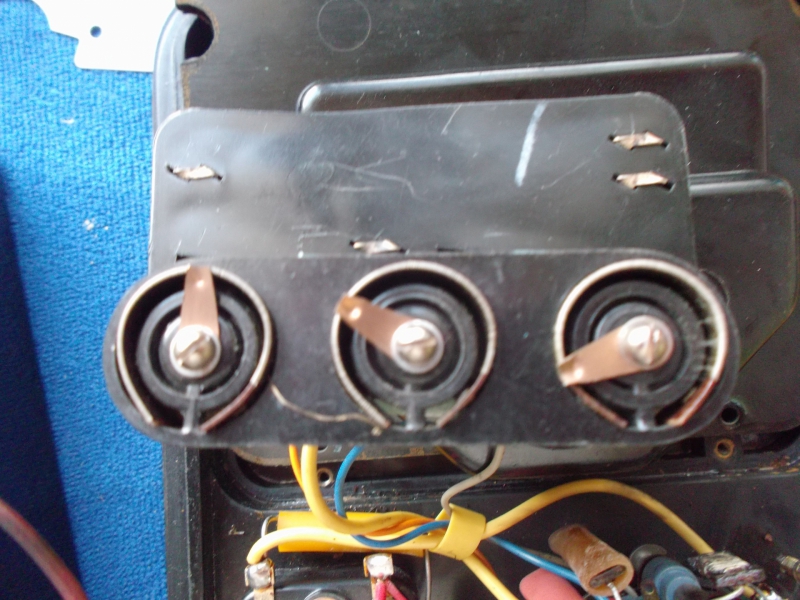

副板的3个可调线绕电位器。

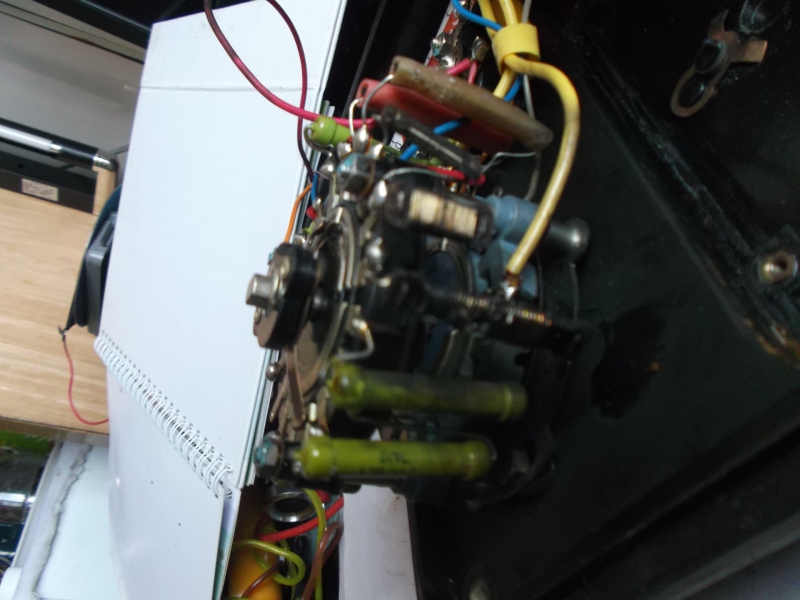

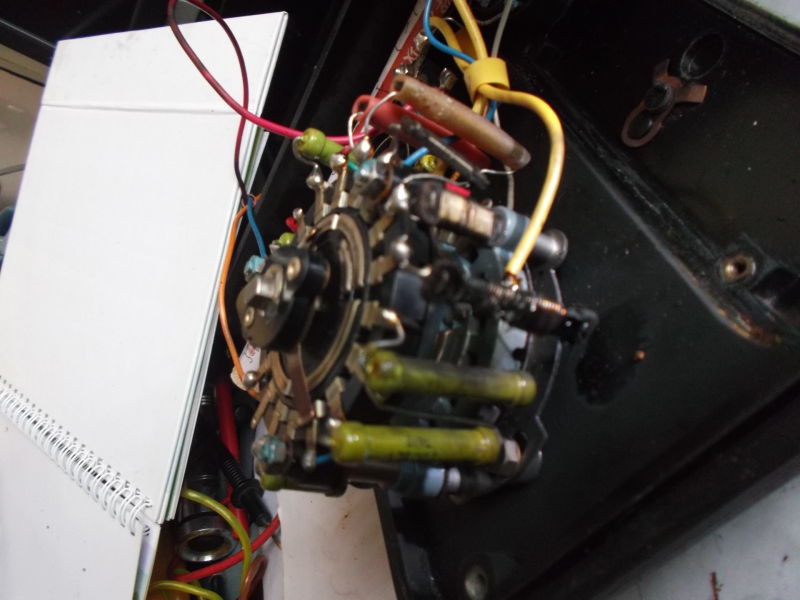

电流500MA档1，5欧线绕电阻烧断。

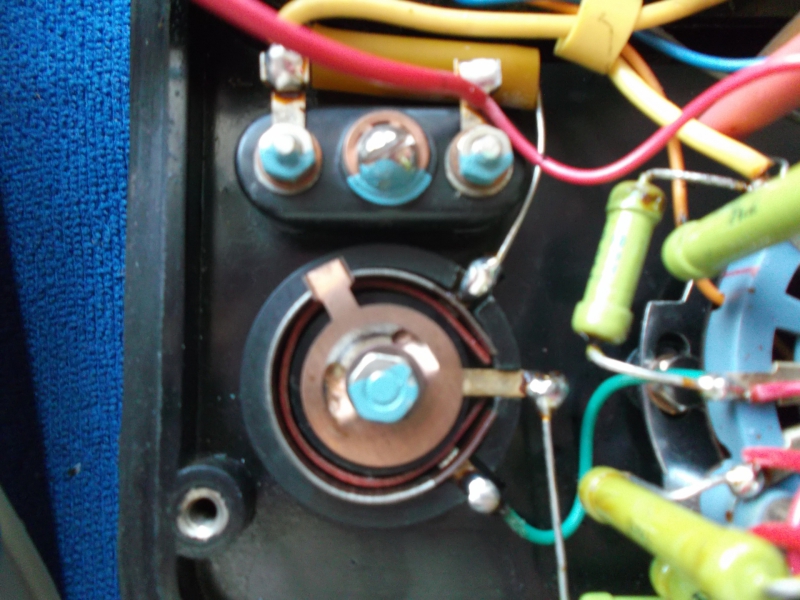

一面游丝开焊了

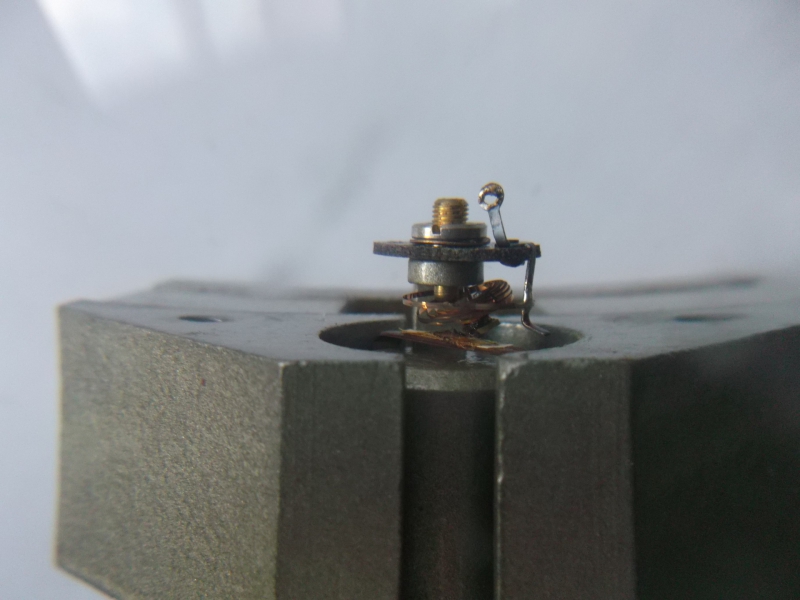

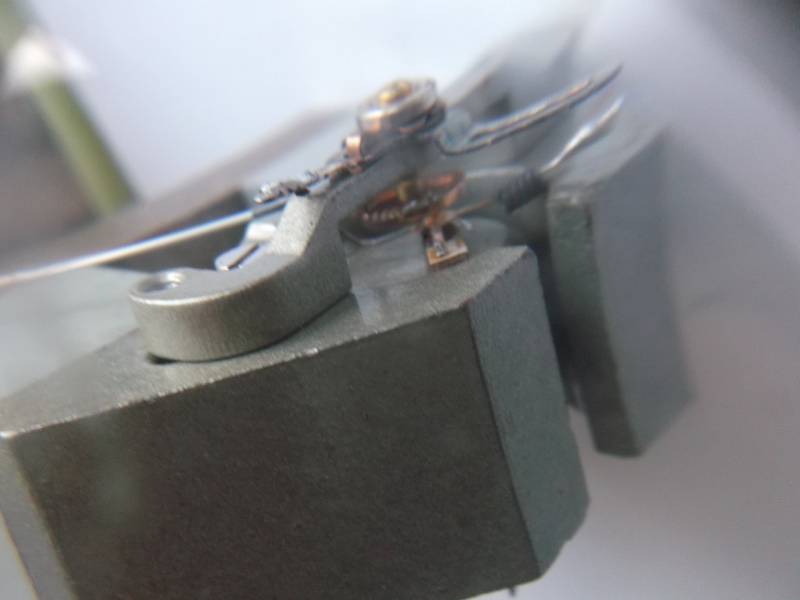

一面轴尖座掉了。

75年的表 喔嚯  值钱了

修好了还会那来用吗

xhdz123 发表于 2018-8-17 13:12
修好了还会那来用吗

肯定不能用，就是不忍心那么坏着。

刘大大 发表于 2018-8-17 11:27
75年的表 喔嚯  值钱了

还有一个69年的FM108比这个还早。皮提手的。
http://www.dt830.com/forum.php?mod=viewthread&tid=1293

细活，佩服。

chen131578 发表于 2018-8-17 18:19
细活，佩服。

就是用酒精涂在轴尖座上固定住，关键中心位置得弄准，还不能碰断动圈线，很细的活。

勇闯沙滩 发表于 2018-8-17 18:45
就是用酒精涂在轴尖座上固定住，关键中心位置得弄准，还不能碰断动圈线，很细的活。 ...

酒精能粘住轴座？佩服

veteran 发表于 2018-8-18 08:05
酒精能粘住轴座？佩服

酒精融化了原先的胶，于是奇迹就发生了。我猜的

wgsd 发表于 2018-8-18 08:33
酒精融化了原先的胶，于是奇迹就发生了。我猜的

就是这个原理。

勇闯沙滩 发表于 2018-8-18 10:23
就是这个原理。

啊！猜中了，今天去买彩票。

wgsd 发表于 2018-8-18 11:29
啊！猜中了，今天去买彩票。

老师的帖子就是经验与知识，看到就是学到了新知识。

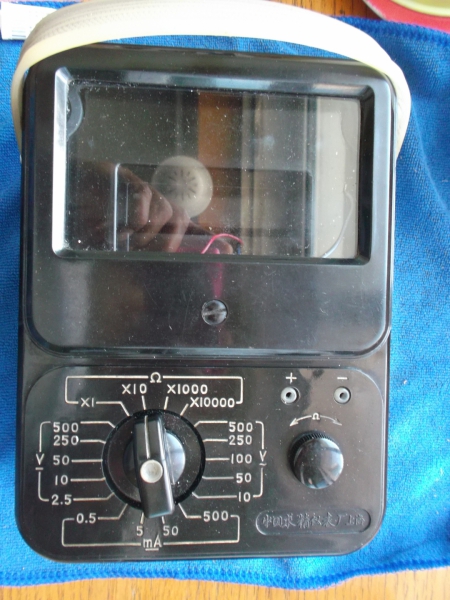

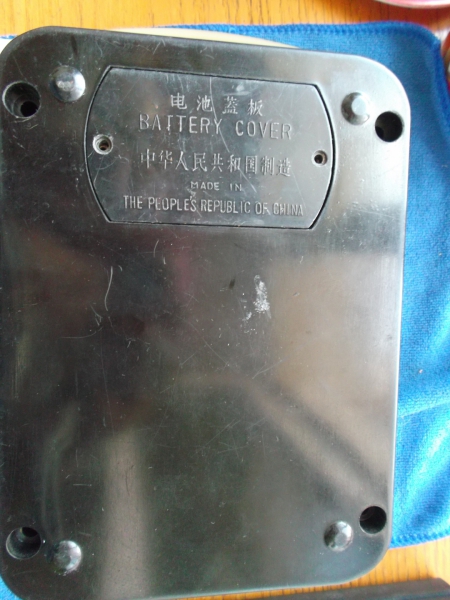

补正面和后面图，实物光滑发光。


登录/注册后可看大图

MF-6T型线路图。

图要是再清晰些就好了

our420 发表于 2018-8-20 10:42
图要是再清晰些就好了

拍轴尖座加了个放大镜，两个手配合不好，老是动。准备DIY个相机架，也好拍个清晰些的图。

勇闯沙滩 发表于 2018-8-20 10:54
拍轴尖座加了个放大镜，两个手配合不好，老是动。准备DIY个相机架，也好拍个清晰些的图。 ...

感觉设备清晰度够但是焦点没在上面

our420 发表于 2018-8-21 23:14
感觉设备清晰度够但是焦点没在上面

清晰度问题困扰了我很长时间，师傅的指导是在聚焦点上面，总以为是手不稳造成的，以后在聚焦上下功夫，不清晰看了让人头疼。
