修复MF-6T型指针表

上次的【MF-6T型指针表头轴尖座掉了】找好友把表头轴尖座粘上了，【我眼神不好没敢动】，粘好后指针平衡不好，用铜头烙铁【千万用铜头】多次加减指针锡，平衡调好，经测试效果非常好。但是由于它的0.5MA档的1.36K和500MA档的1.5欧线绕电阻断了，表现为欧姆档不通，DCV档增大一倍多数值，MA档不通，把两个电阻接上后一切正常。

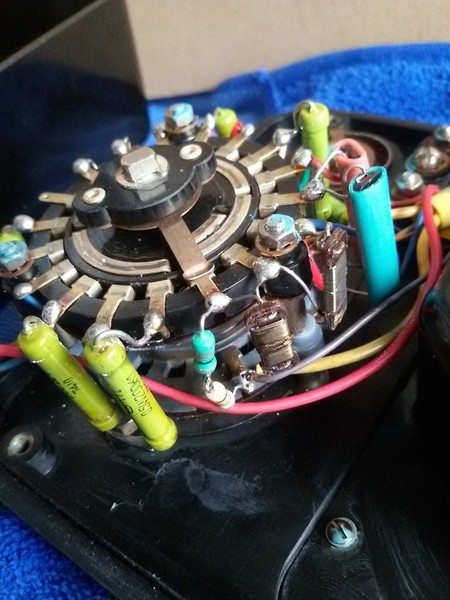

两个蓝色的电阻为1.36K及1.5欧线绕电阻。

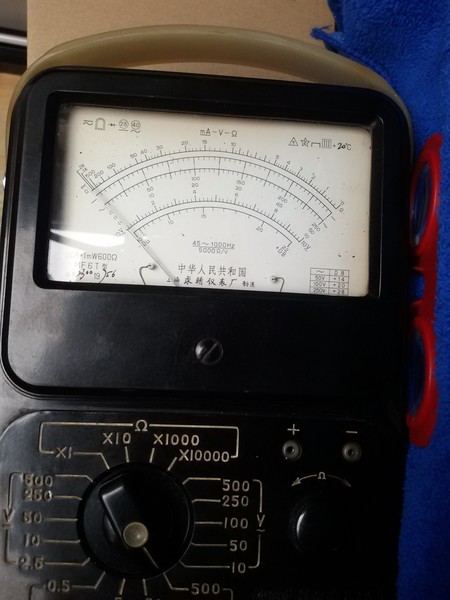

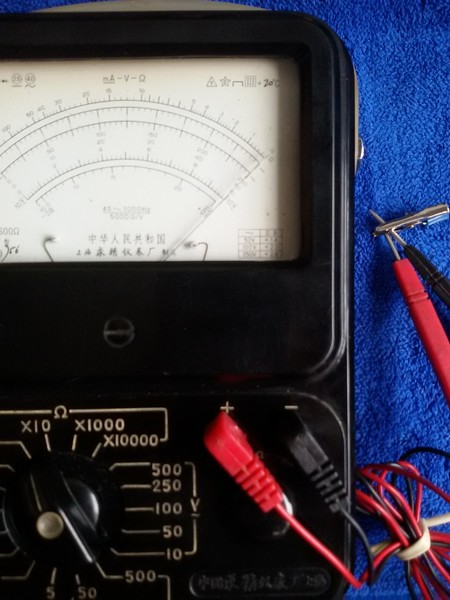

左侧立指针归0。

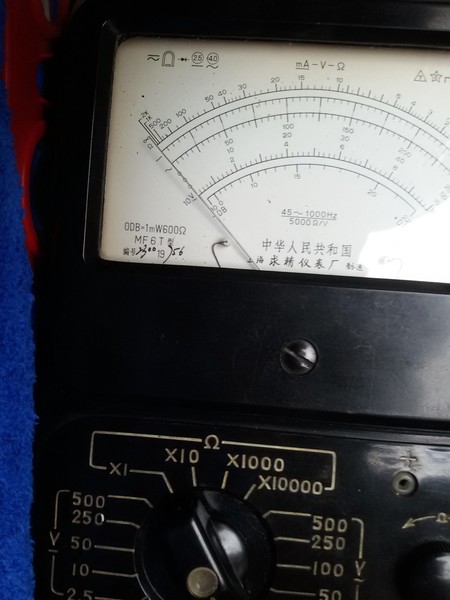

右侧立指针归0。

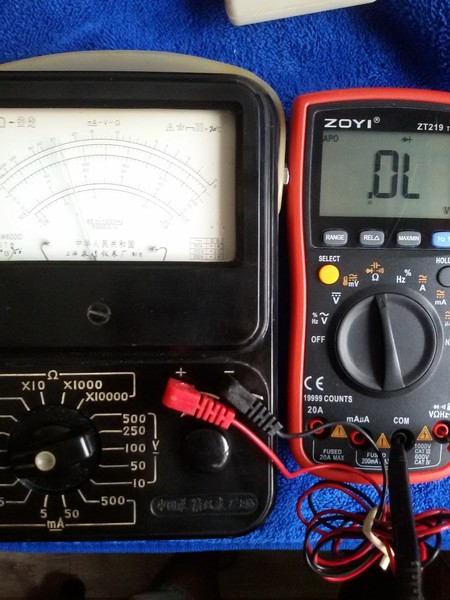

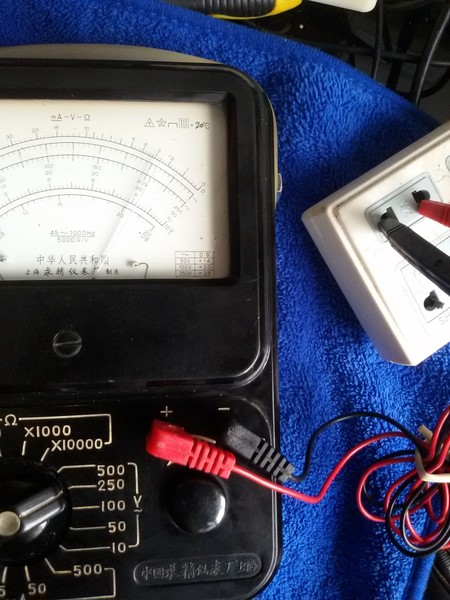

欧姆X1档调零。

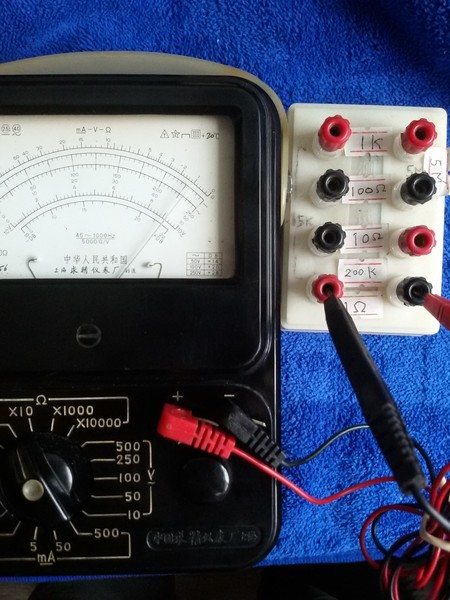

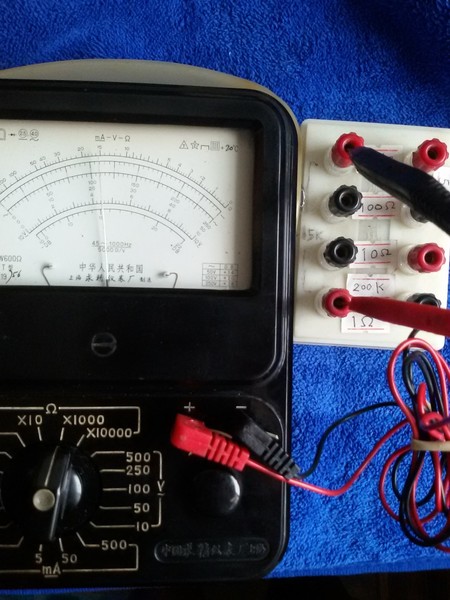

欧姆X1档测1欧电阻。

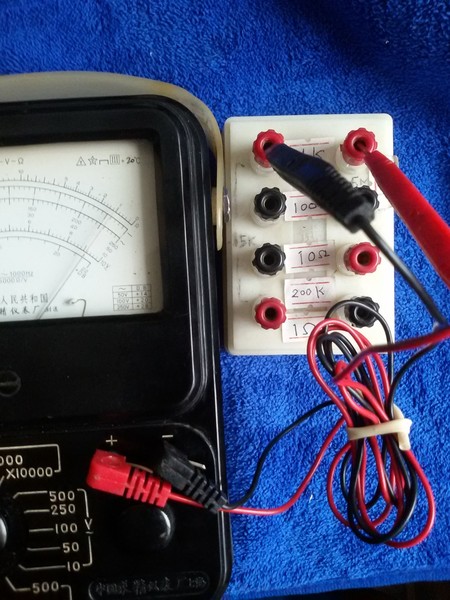

欧姆X1档测100欧电阻.

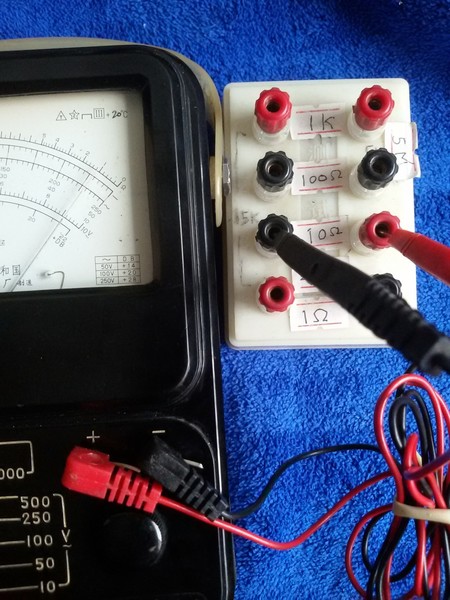

测10欧电阻.

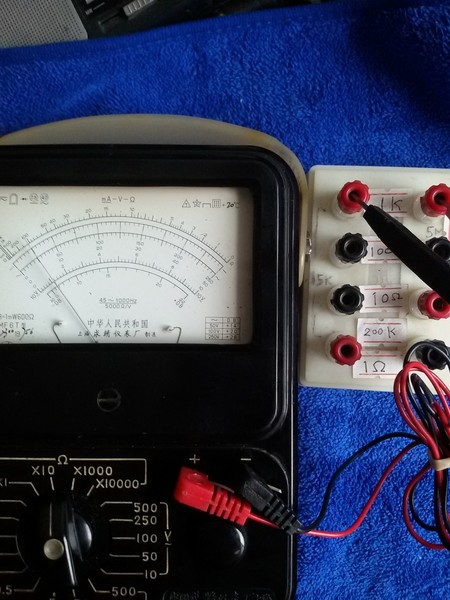

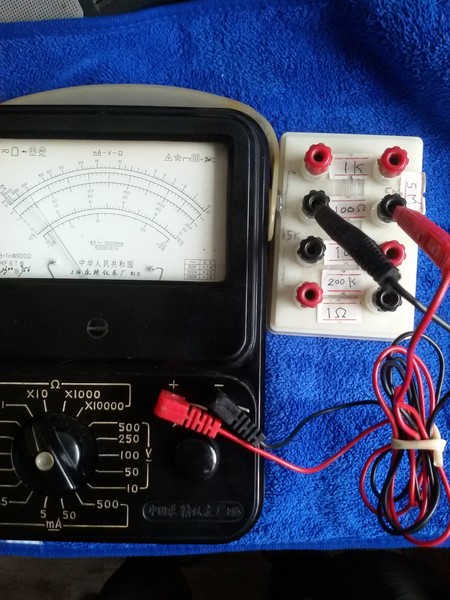

X10档测1K电阻。

X1000档测1K电阻。


X1000档测15K电阻。

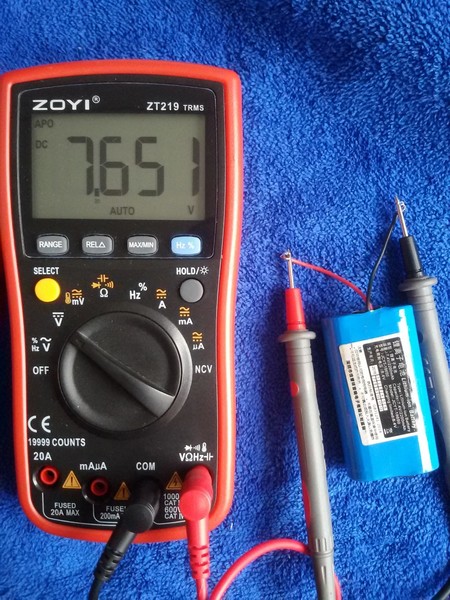

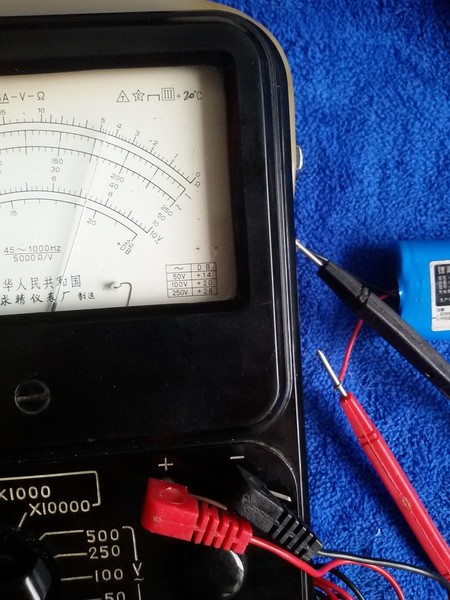

10V档测两节18650电池与精准的ZT-209比较。

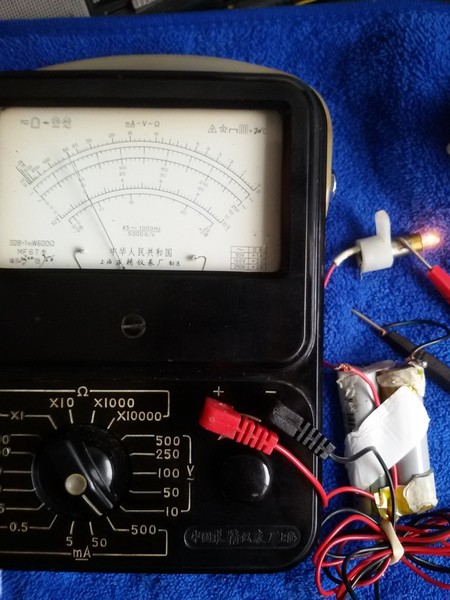

AC500MA档测；用并联18650约4V点亮6.3V灯珠电流。

AC250V档测家里电压。

下面是修复电阻图，1.5欧线绕电阻暂时用色环代替。

1.36K电阻接头断了。


登录/注册后可看大图

表测断了。


登录/注册后可看大图

放大镜下焊好


登录/注册后可看大图

表测1.347K.


登录/注册后可看大图

套上塑料管。


登录/注册后可看大图

1.5欧已烧。


登录/注册后可看大图

一碰就断，已成碳状。

又得个表来玩了。

光速飞行 发表于 2018-8-21 15:49
又得个表来玩了。

是的，相中这个表新劲，没想到还很准，就是字太小。

勇闯沙滩 发表于 2018-8-21 18:21
是的，相中这个表新劲，没想到还很准，就是字太小。

字小，来个放大镜

过去的老表很不错，表头轴尖座不太好整

robter 发表于 2018-8-22 08:59
过去的老表很不错，表头轴尖座不太好整

我也是找的邻居矿坛朋友，帮助粘的和调指针平衡，表头弄断过500和100型，不敢动表头了。
