修复MF19型万用表

自从坛友提供电路图后，本应该缠个7.5欧的线绕电阻接上完事，可中间出点小插曲迟迟没发帖就不提了。现在将修复后的MF19型万用表上测试图，经测近50年的表应该还在此表的允许参数范围内，虽然不是精度高的表，但在那个与500型共存的年代，还是有一席之地的，相仿的型号也有好几个，如108，MF-6T等。

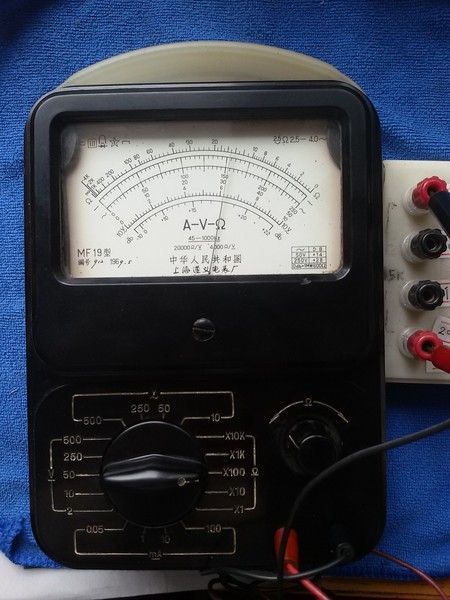

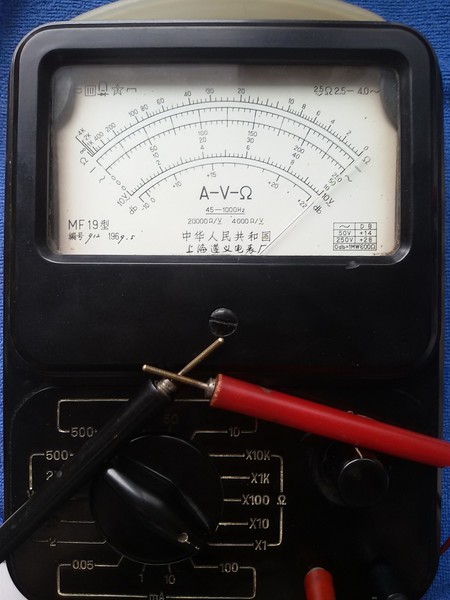

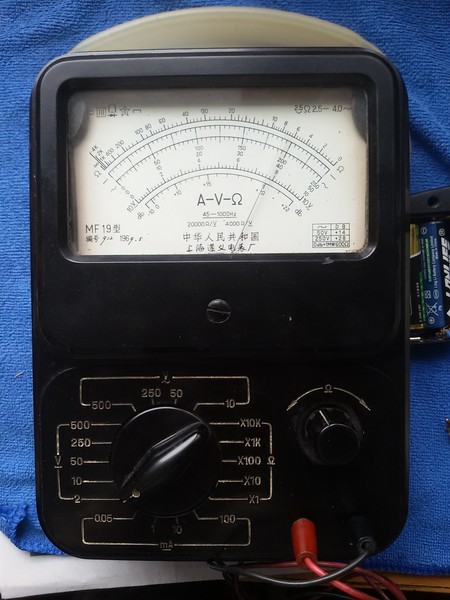

RX1档调零。

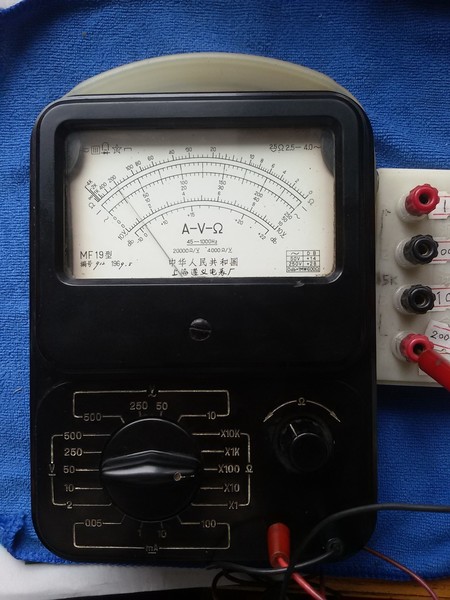

RX1档测10欧电阻。

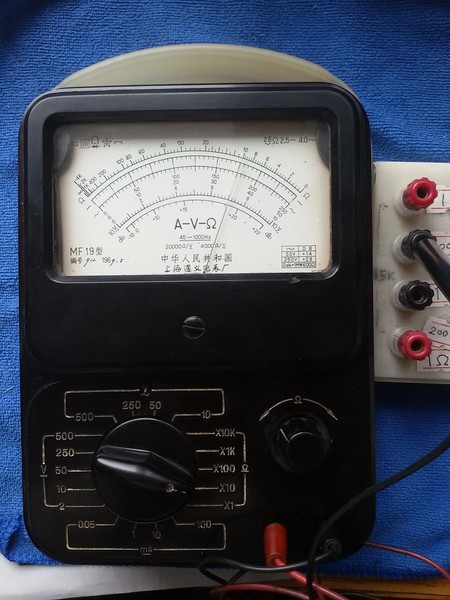

RX1档测100欧电阻。

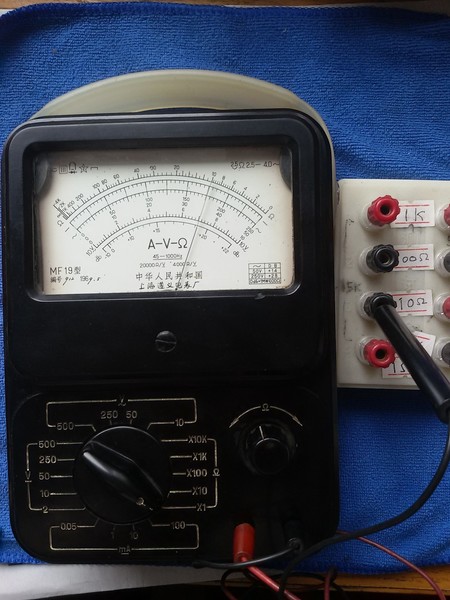

RX10档测10欧电阻。

RX10档测100欧电阻。

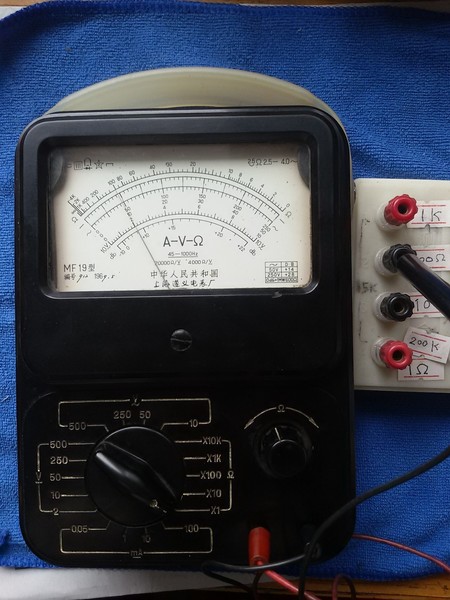

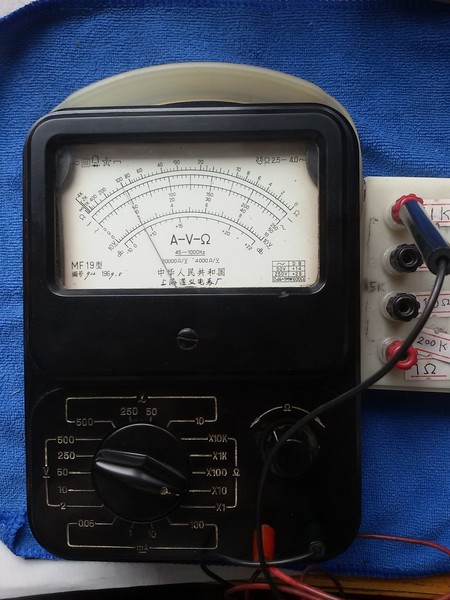

RX10档测1K电阻。

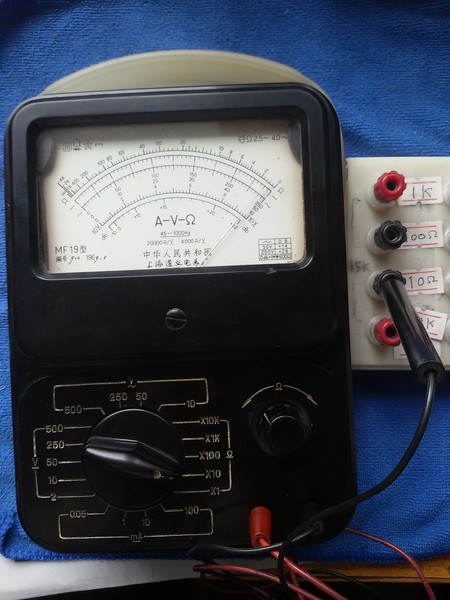

RX100档测15K电阻。

RX100档测200K电阻。

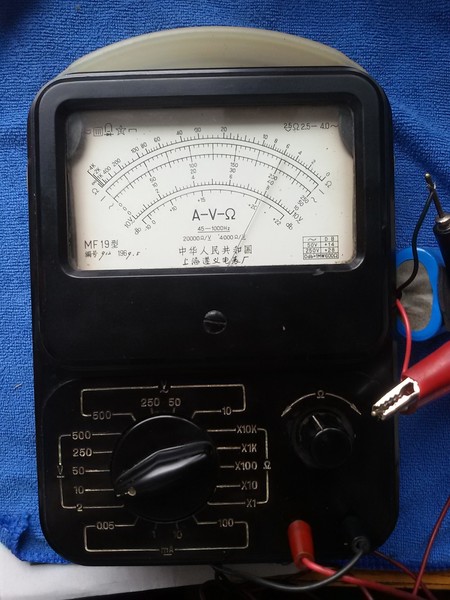

DC10V档测两个18650电池8V.

DC2V档测5#电池。

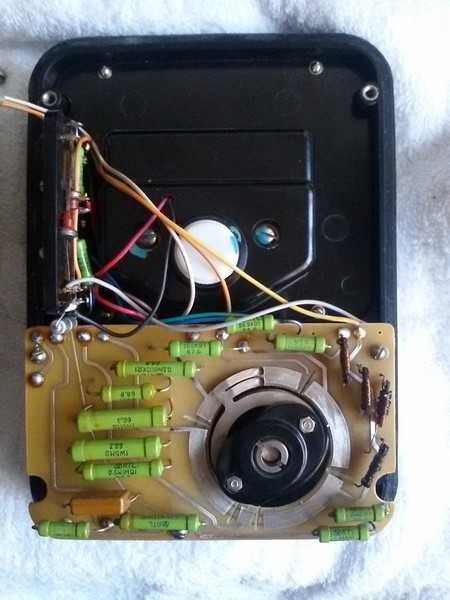

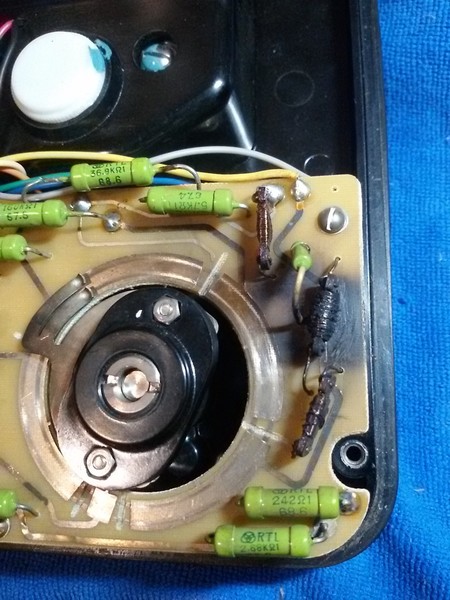

原来电流档烧了两个电阻。

立着的绿色67.5欧小电阻和黑的7.5欧线绕电阻烧断。

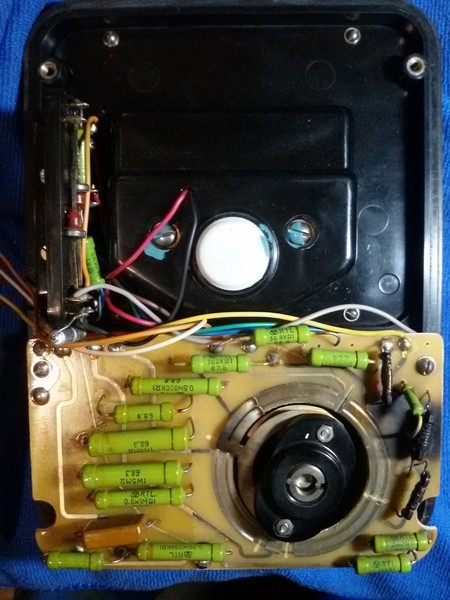

绿色67.5欧小电阻用线绕电阻代替。

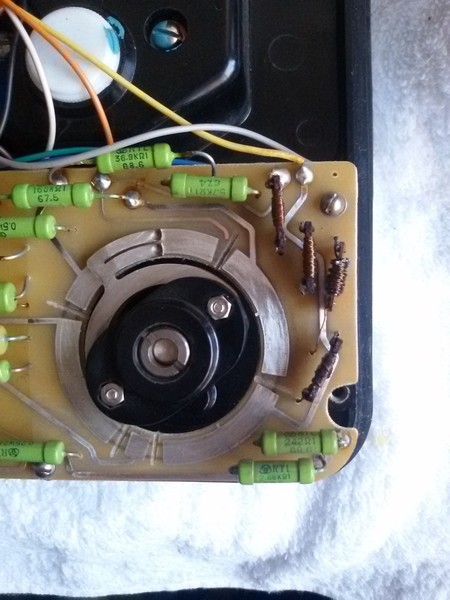

近照修复后的67.5欧小电阻和7.5欧线绕电阻。

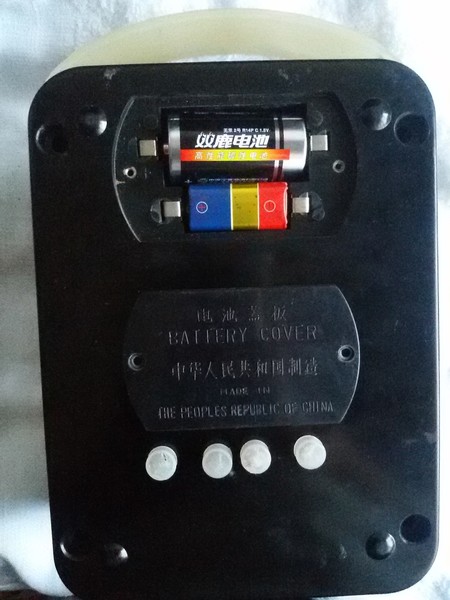

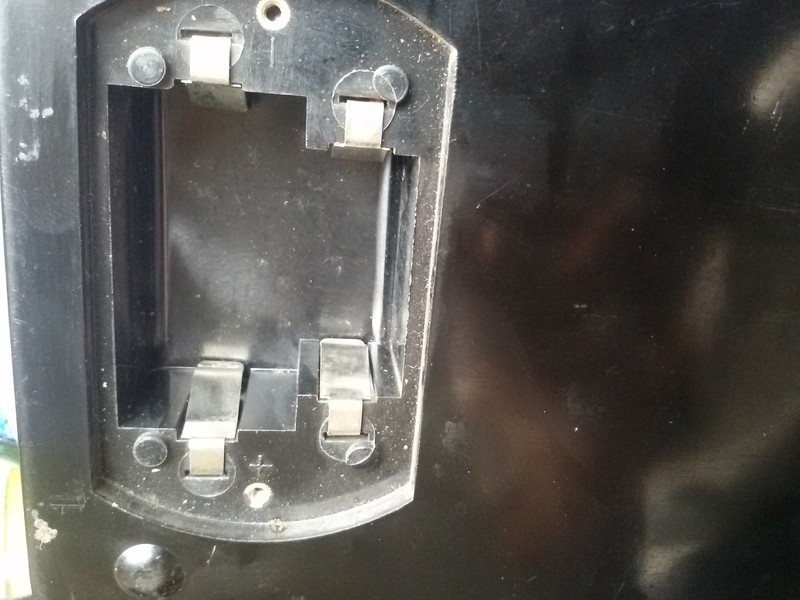

电池仓还有15V和2号电池。

不错啊，修复的很好，印版烧黑处处理的真干净，怎么做到的？没有碳化吗？

谢谢你了。板没有碳化是因为烧的不重，轻轻用细砂纸擦擦就好了。板的质量好也是一方面很厚实。

以前用过MF19觉得傻大黑粗，当时喜欢MF368之类的彩色外壳，彩色刻度盘。现在想想还是老表稳定

不羁的风yb 发表于 2018-9-5 13:21
以前用过MF19觉得傻大黑粗，当时喜欢MF368之类的彩色外壳，彩色刻度盘。现在想想还是老表稳定 ...

现在没有人用了，就是看看当时年代老表的做工工艺。

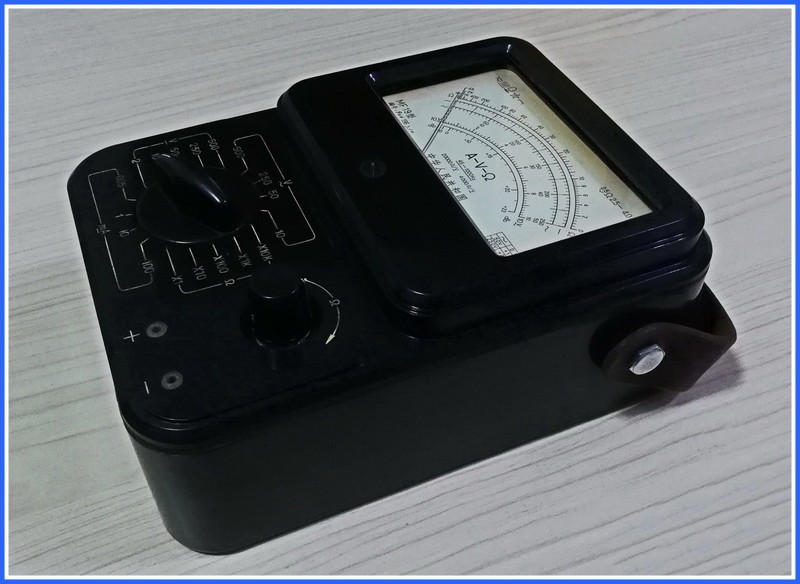

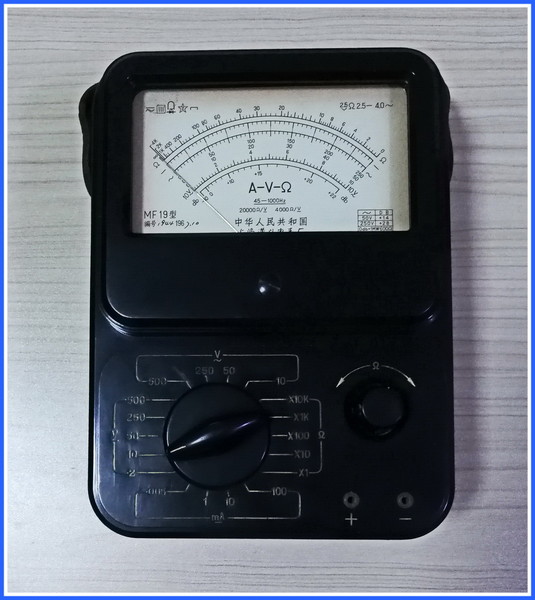

这是我手里的那台MF19，1967年10月生产的，当时还是牛皮提手。

闻雨听风 发表于 2018-9-5 21:15
这是我手里的那台MF19，1967年10月生产的，当时还是牛皮提手。

67年的还保持这么新，外表没有缺肉，归功于这表的外壳，它比500型都厚。我手里的MF108.MF6T和这个MF19就都没有缺肉，外壳设计的即好看又结实，收藏还可以。

很喜欢19表的拨盘，手感清脆，精度也还可以。
