给五串镍氢电池配充电器

发表于:2018-10-14 20:29:34 3514
电子产品
行为类别: 改装_制作
产品类别: 充电器(头,宝)_电池
电子品牌: DIY自制
电子产品关键字: 镍氢电池配充电器

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
旧物市场的朋友有个可折翻的玩具汽车,里面用的电池是五串镍氢的7.2V。问题是没有充电器,让我给做一个。9V开关电源的有很多,但电流都不够,于是选择用一个12V变压器,在这之前用一个9V1100ma的变压器加个全桥效果还可以。于是将12V变压器拆开重缠,初极不动,次极也不用计算,在拆开次极12V时记住多少圈,如120圈那么每V就是10圈,可以缠80圈,次极交流输出8V,经桥式整流8V多点,效果还行,充电一个小时多点电池可玩近两个小时,手工缠变压器也挺累呀。 20180831_140140.jpg

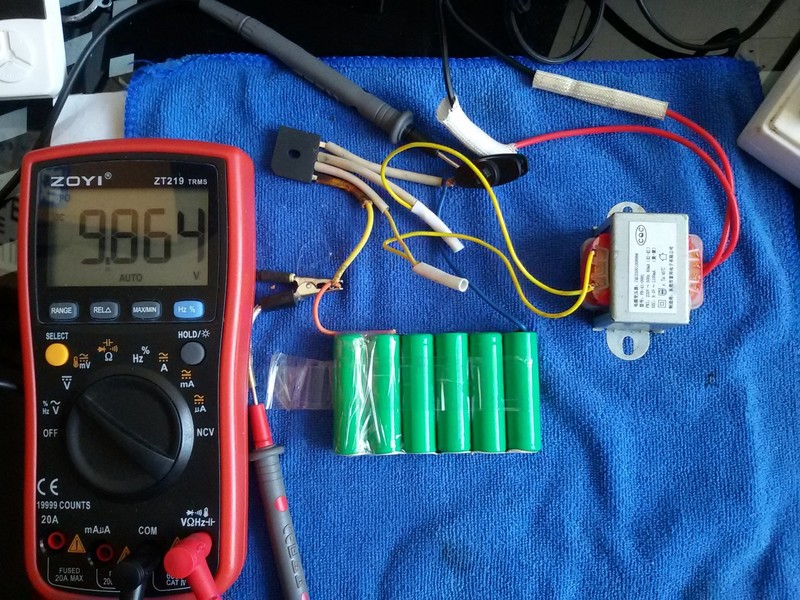

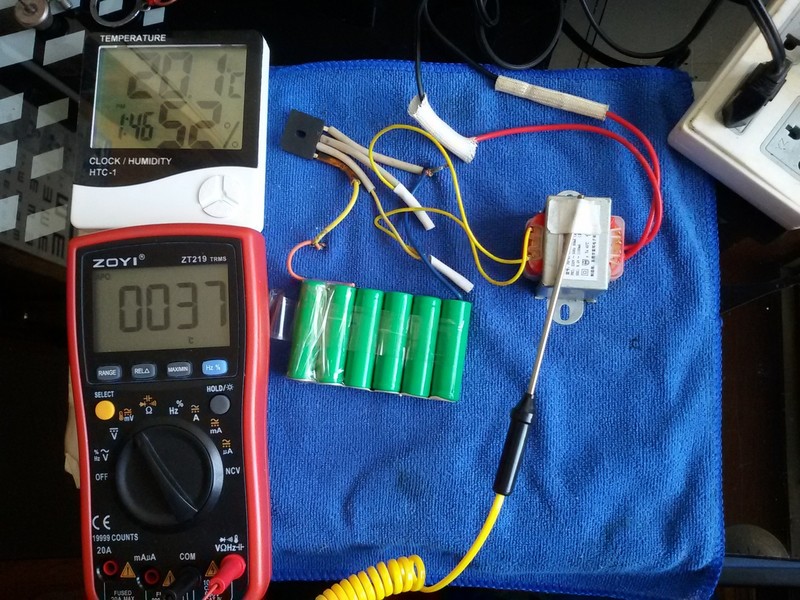

用一个9V1100ma的变压器加个全桥,变压器温度37.

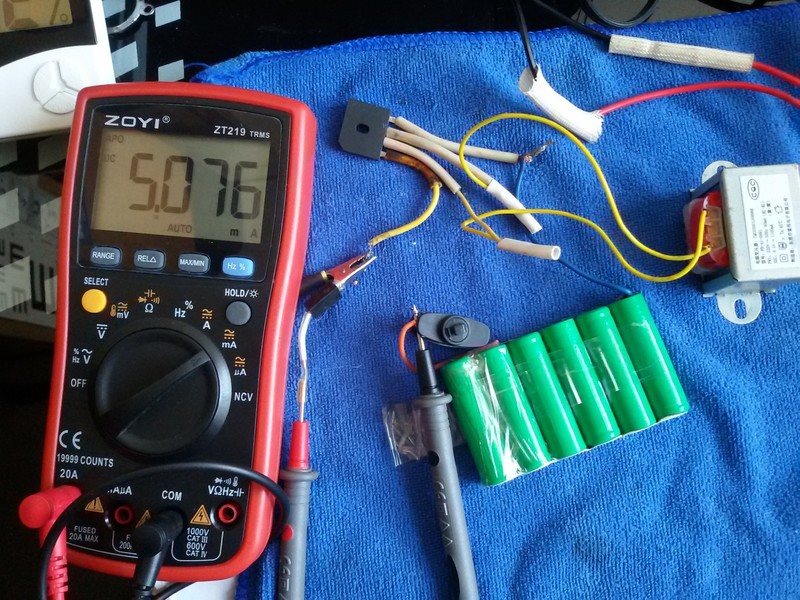

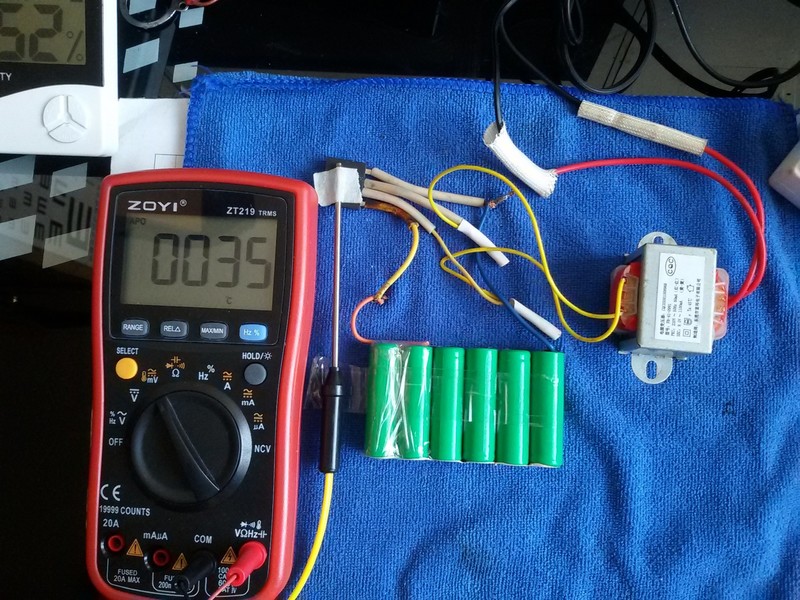

全桥温度35.

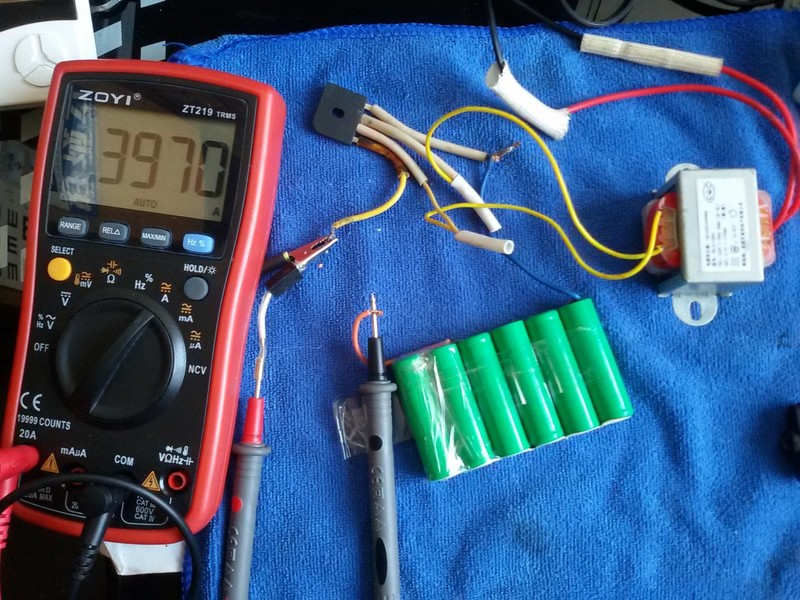

电压高了些。
电流。

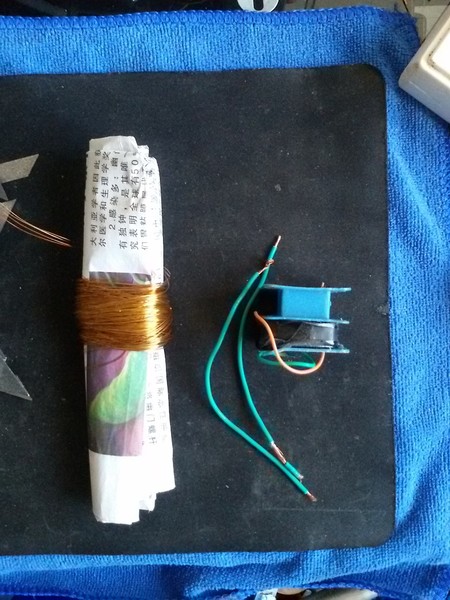

拆另一个12V变压器。
次极已拆下。

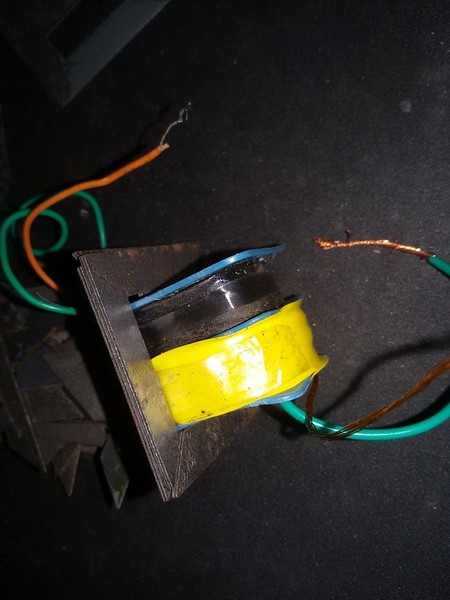

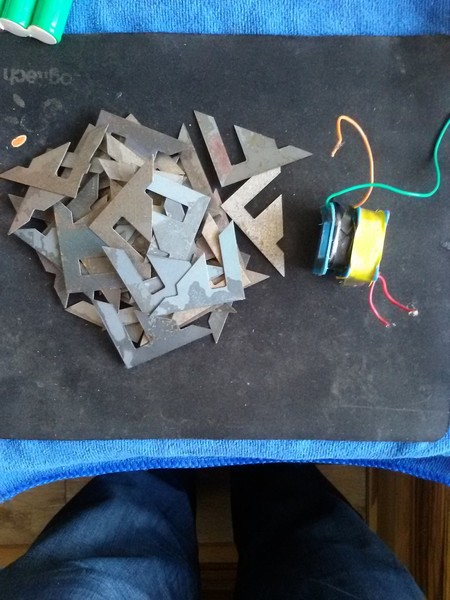

缠完安装矽钢片。

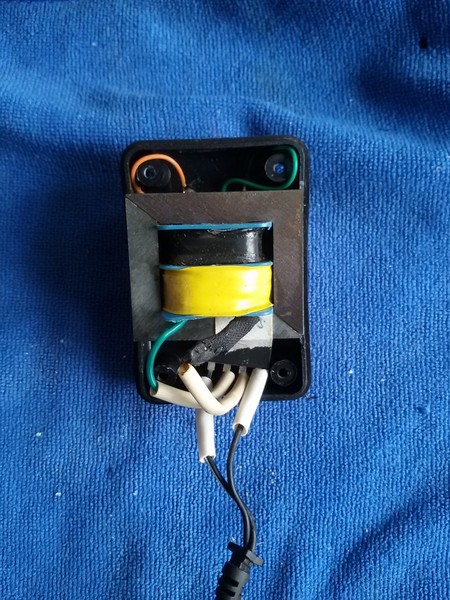

变压器和整流桥装壳里。

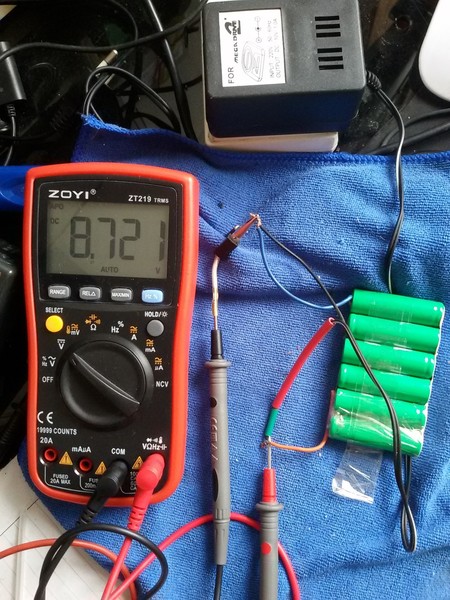

充电电压8.7V。

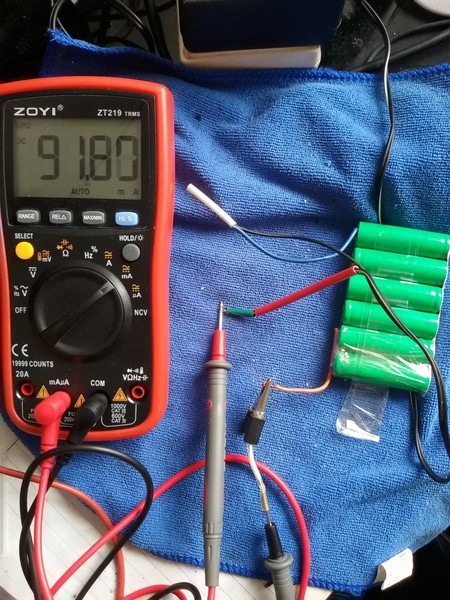

充电电流。

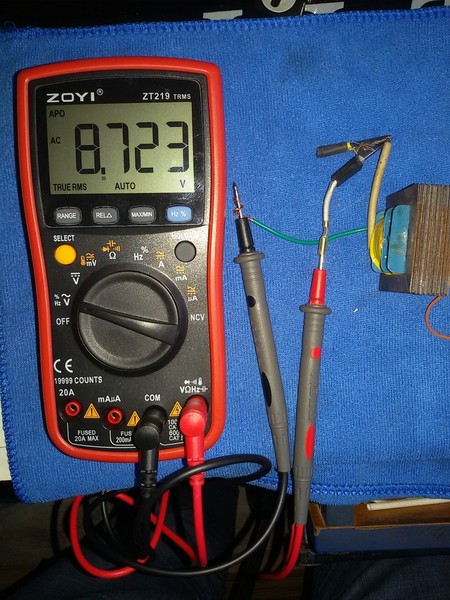

测变压器交流电压。
