Star品牌打印机PCB板----看上去没坏，有三个排阻

一块 Star品牌打印机PCB板，外表很新IC基本都表有JAPAN生产（看图），有两种排阻是进口的吧？黑的1K后缀J%5的，黄的101M%20的。别的都是专用IC吧？

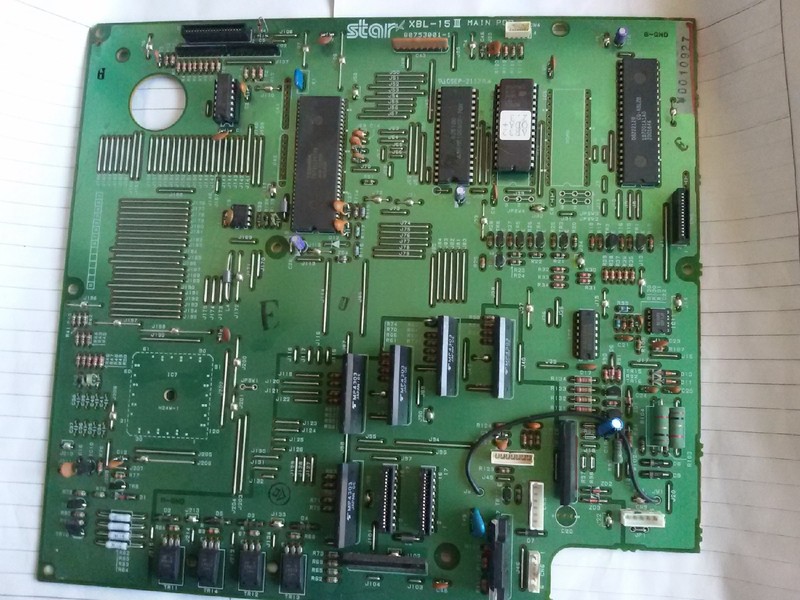

主板。

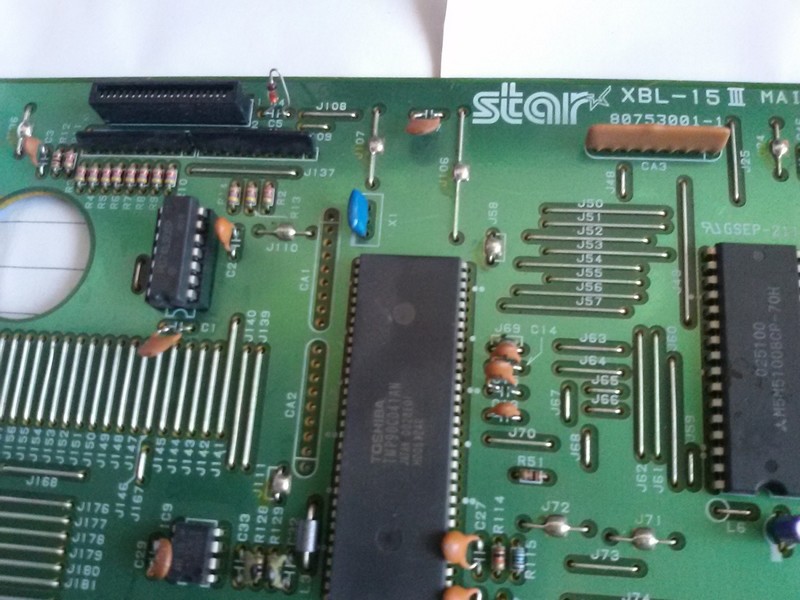

上部品牌型号。

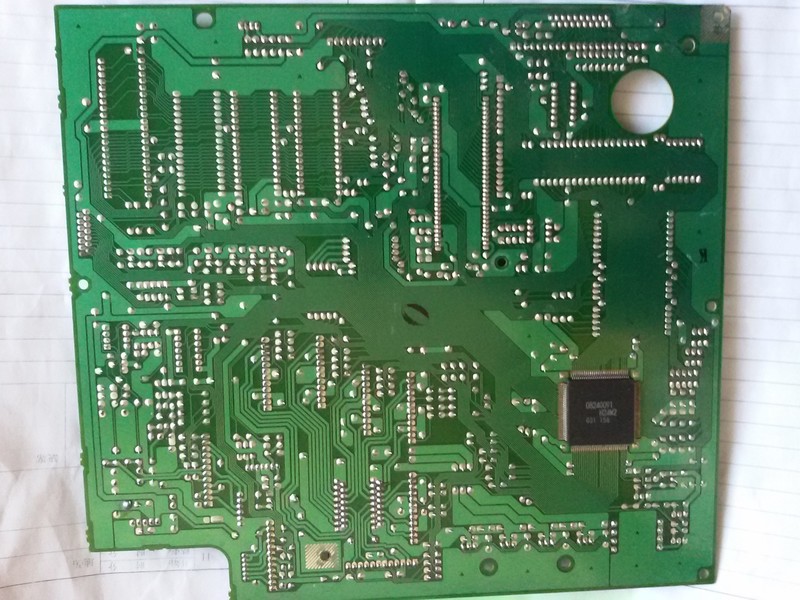

背面CPU。

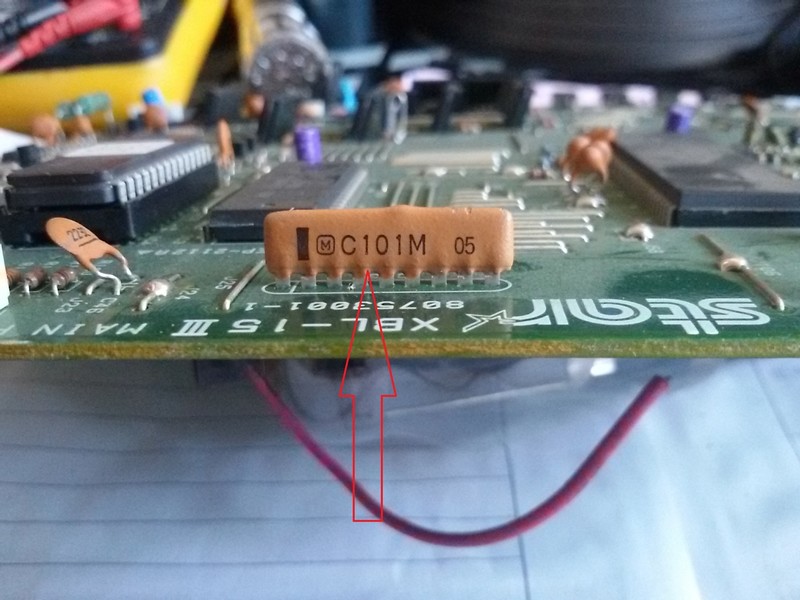

黄色排阻。

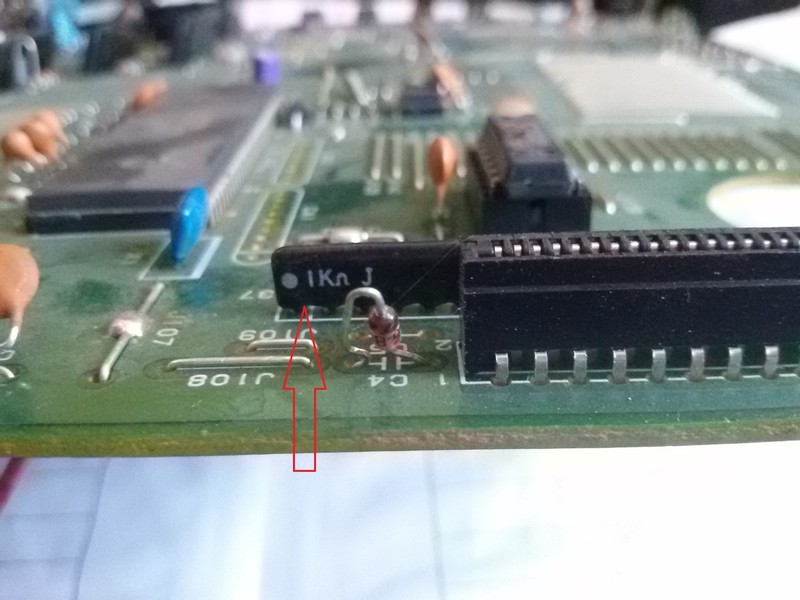

黑色排阻。

排阻用上了，万用表要是用上排阻应该算是高级的了。不过这里的精度应该没那么高吧。

针式打印机的主板，看有标记东芝 三菱及日立等芯片

这种排阻在电脑、单片机等数字电路常用，特别是接口部分，只是为了安装生产方便，性能不及普通电阻，与仪器中的特制电阻不可同日而语。

排阻，黄色的是排容。
现在体积小多了，电脑主板等密集产品还有很多贴片排的

排阻排容常常用在数字电路的电压钳位、电路旁路。多见同阻、同容

排阻一般都是用在总线上的，数据总线八位多，十六位都有，用做上下拉电阻，比单个普通电阻好些，排阻最大的特点是一致性好。万用表用的和这个不一样，万用表是用来做基准电阻，精度，温飘都要求比排阻高。

wgsd 发表于 2018-10-19 15:35
这种排阻在电脑、单片机等数字电路常用，特别是接口部分，只是为了安装生产方便，性能不及普通电阻，与仪器 ...

我还以为是好东西那，一般般了。

光速飞行 发表于 2018-10-19 16:33
排阻一般都是用在总线上的，数据总线八位多，十六位都有，用做上下拉电阻，比单个普通电阻好些，排阻最大的 ...

原来如此，学习了。

儒生 发表于 2018-10-19 15:52
排阻，黄色的是排容。
现在体积小多了，电脑主板等密集产品还有很多贴片排的

黄色的原来是排容。我说用表在欧姆档测都是50多，对不上101.真得学习。谢谢。

勇闯沙滩 发表于 2018-10-19 18:14
我还以为是好东西那，一般般了。

在数字电路中，比普通电阻好得多，一致性要好。

数字电路，微电脑系统，总线都是8位，16位，32位，所以电阻，电容最适合就做成排阻，排容。

儒生 发表于 2018-10-19 15:52
排阻，黄色的是排容。
现在体积小多了，电脑主板等密集产品还有很多贴片排的

台表用得很多，贴片排阻，网络电阻，陶瓷电阻。

chen131578 发表于 2018-10-19 15:19
排阻用上了，万用表要是用上排阻应该算是高级的了。不过这里的精度应该没那么高吧。 ...

台式万用表，就用到。
