万用表电容档的探讨

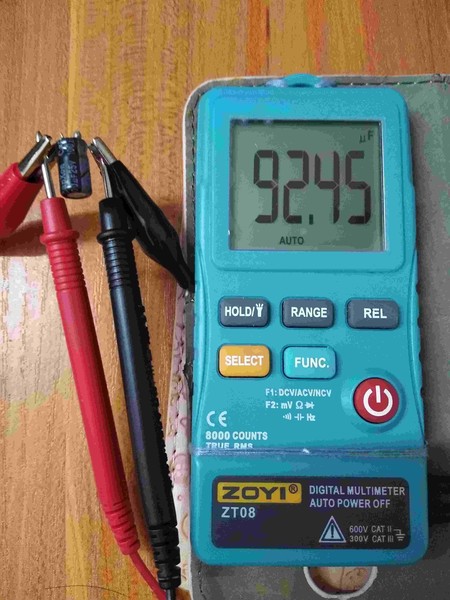

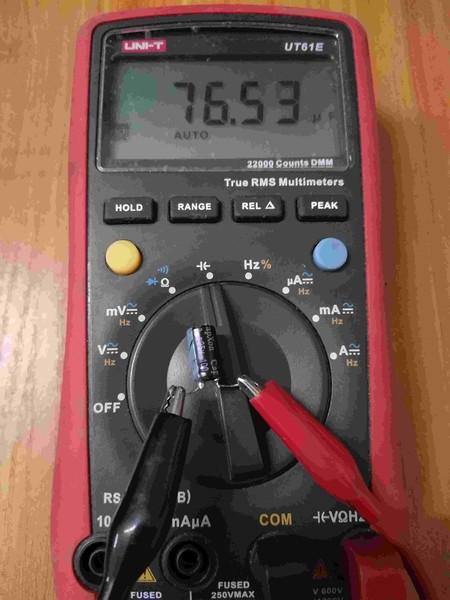

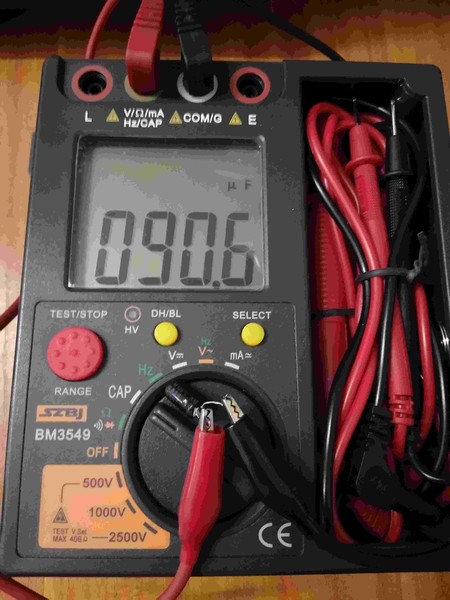

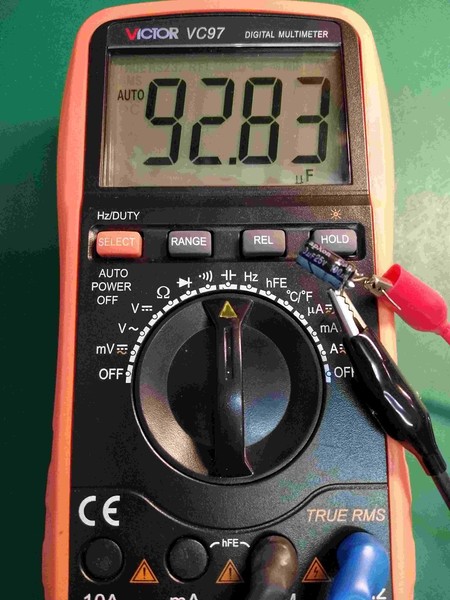

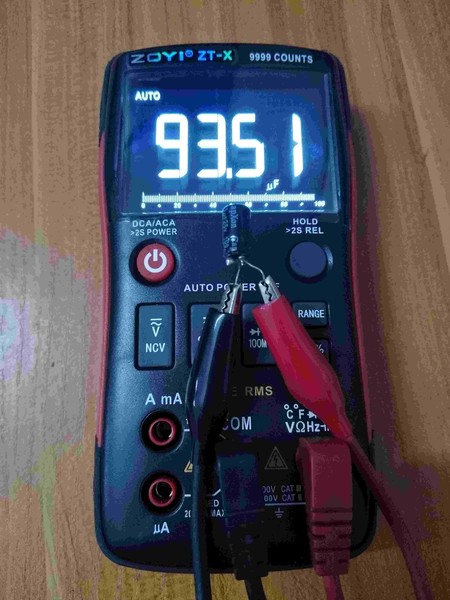

近日在维修中遇到一只老化的100微法/25伏电解电容，用指针表测量充放电是正常的，外观无鼓包，但是用手上的UT70A万用表和晶体管测试仪测量出容量竟然相差颇大，为了印证测量结果，动用了手中能测量电容的所有家当，还借了几块表回来对比。最终的结果令我对万用表电容档的可信度产生了很大的怀疑！VC97,   ZT-X,  ZT08 ,   UT210E，BM3549这几块表测出来的结果竟然接近正常值,而那台MLC500的电感电容表更加离谱，结果竟然是102微法正常值！！！结果还是晶体管测试仪和UT70A,  MT1280这2表比较可靠，感觉很多万用表的电容档就是个摆设，测测好的电容容量还行，老化，ESR增大的电容就识别不出来了。

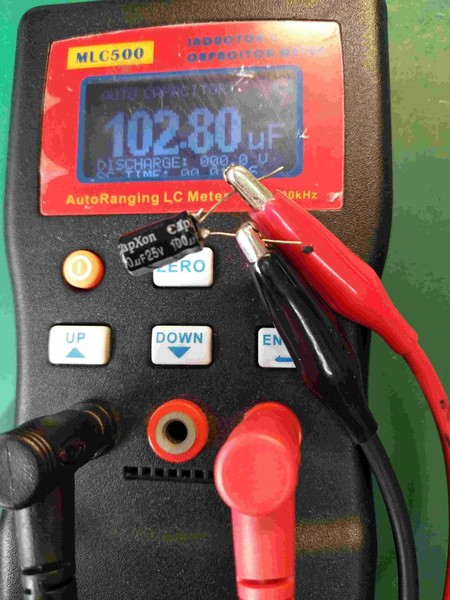

测量结果竟然是正常值

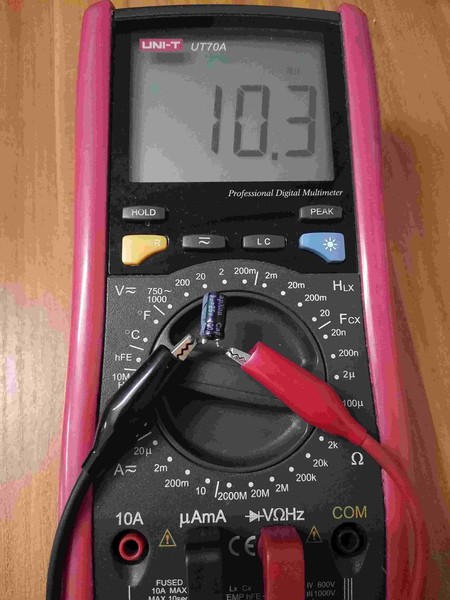

测量出容量显著降低

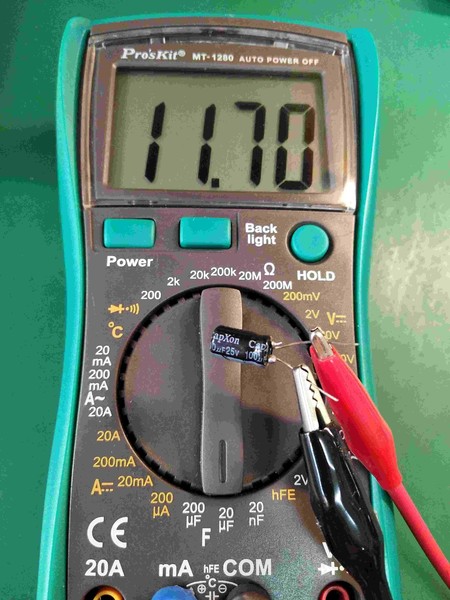

测量出容量显著降低

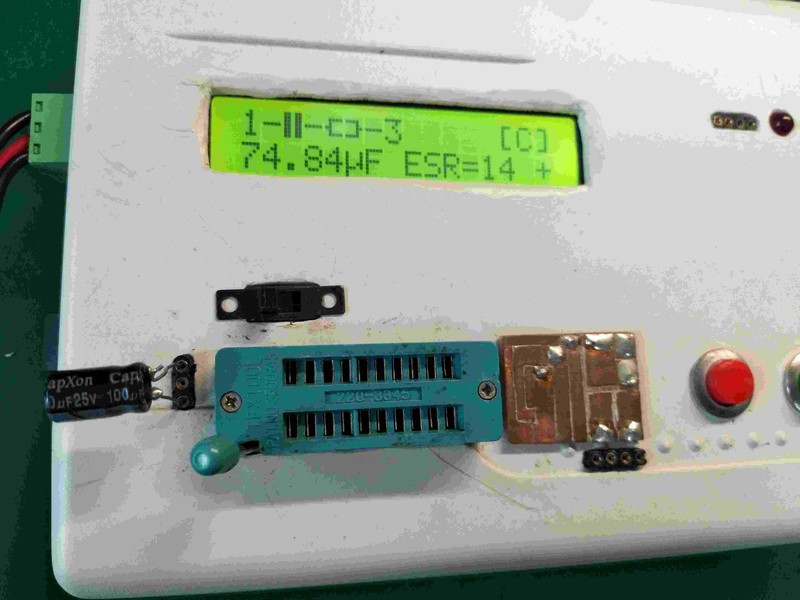

测量出容量降低，ESR增大

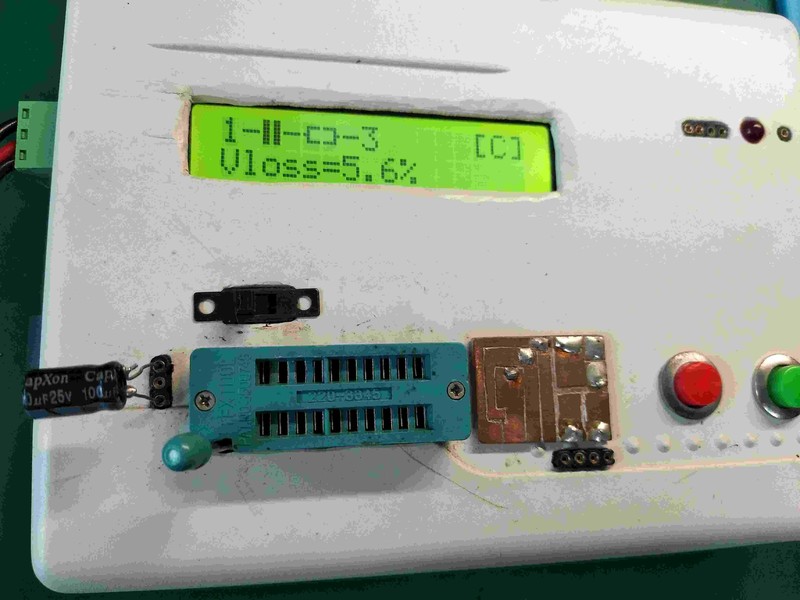

测量出损耗率增大

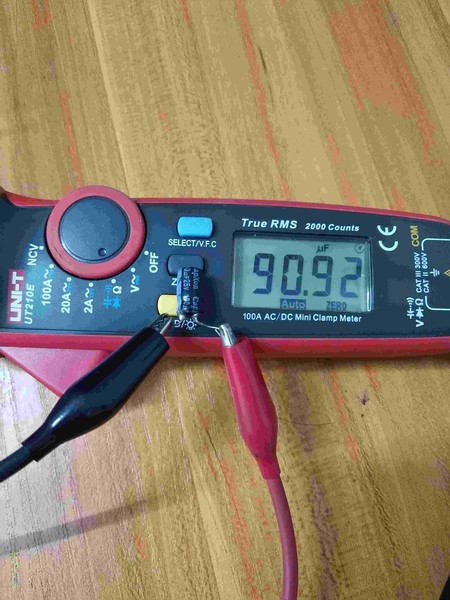

测量结果接近正常值

测量结果接近正常值

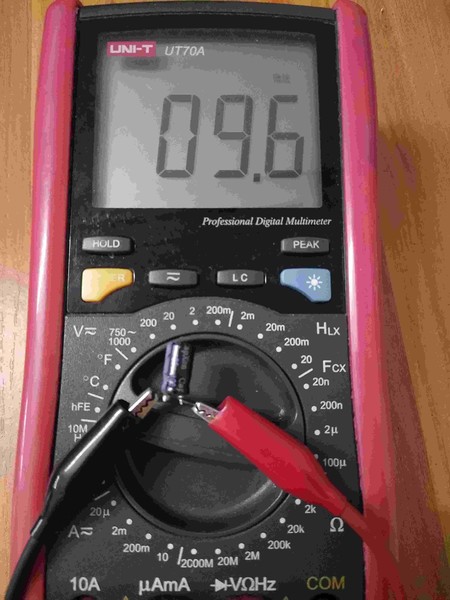

测量出容量显著降低

测量出容量显著降低

测量结果接近正常值

测量出容量已降低

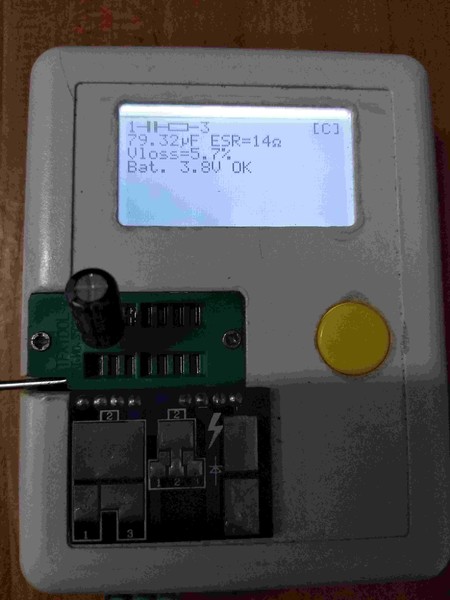

测量出容量降低，ESR增大，损耗增大

测量结果接近正常值

测量结果接近正常值

像你这个电容，很多的一般万用表测不出来，指针不行，数字表也不行，用专业的LCR就测出来，副参数 D 值变大，一目了然。

光速飞行 发表于 2018-12-3 10:48
像你这个电容，很多的一般万用表测不出来，指针不行，数字表也不行，用专业的LCR就测出来，副参数 D 值变大 ...

晶体管测试仪也可以测出来，ESR已经明显增大了。

ekommade 发表于 2018-12-3 10:56
晶体管测试仪也可以测出来，ESR已经明显增大了。

有很多电容，ESR不变，也不能用了，就是D值变大，现在的电路板要求越来越高，万用表电容档则不出，一般的LCR有时候也测不出来，得用专业的LCR，我在应用中碰到了很多案例。

曾经修一个液晶显示器电源板----其高压板驱动管FDS8958A击穿，更换后不久又击穿。用玩具DSO示波器测试背光驱动供电发现有纹波，最后更换470uf滤波电容（也是用指针表测量充放电正常的，外观无鼓包等）终于解决。前前后后查故障找配件历时七八天！

楼上的两位大师说得不错，这类电容的故障很隐蔽，一般的检测手段检查不出来，但是专业的LCR电桥价格很高，一千多以上吧，有的好几千。手头的一台普通LC表，MLC500，标称测试频率500KHZ,大电容测量使用RC充电法的，是无法测量此类坏电容的。

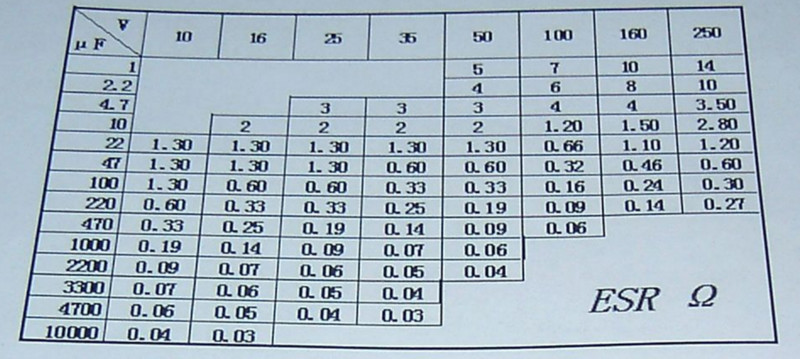

是啊！电容的ESR参数真的很重要，有的电容测的容量正常，可就是不能用，就是这个ESR不达标了。我那个维修视频就是想说这个问题。给个网上下的各电容的ESR值，超过对应的值就有问题了


还有就是以前好像看过一篇文章，说是数字表测电容时有两种测试电路，其中一种测的比较准 ，另一种测的不行。你上面的那几块表准的可能就是采用其中一种方法，遗憾的是大多数表没有采用那种准的方式。不知为什么。

ekommade 发表于 2018-12-3 11:25
楼上的两位大师说得不错，这类电容的故障很隐蔽，一般的检测手段检查不出来，但是专业的LCR电桥价格很高， ...

充电法采用多大频率与电桥采用的阻抗法是不一样的。

atz123 发表于 2018-12-3 11:27
是啊！电容的ESR参数真的很重要，有的电容测的容量正常，可就是不能用，就是这个ESR不达标了。我那个维修视 ...

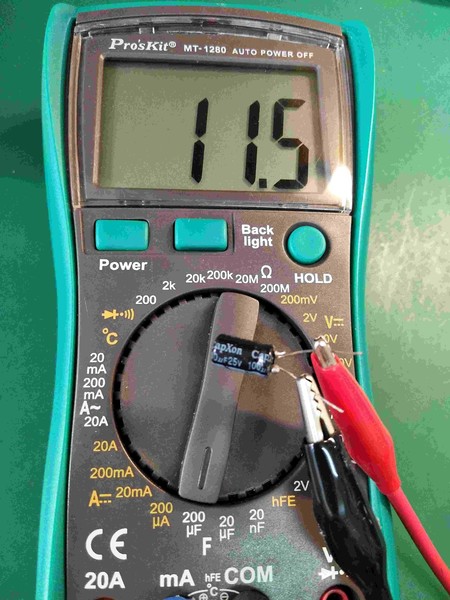

        我手头能测出来容量下降的两块表是优利德的UT70A和宝工的MT-1280,这类表（以前的老表DT9205，DT890等等应该也是）是采用容抗法测量电容的，其振荡电路产生一个固定的频率，当电容的ESR增大的时候，等效阻抗也增大了，通过电容的测试频率信号幅度下降，从而测出来的容量也是显著下降的。而现在能测大容量的表是采用充电法测量电容的，根据电容的充电时间计算出电容的容量，当充电电流比较小的时候，几欧姆，十几欧姆的ESR往往就会忽略了。
        以上是个人见解，有不当之处，请各位指正。


ekommade 发表于 2018-12-3 11:45
我手头能测出来容量下降的两块表是优利德的UT70A和宝工的MT-1280,这类表（以前的老表DT9205，DT8 ...

但是采用容抗法的万用表，其量程通常都比较小，一般为100到200微法以内，难以担当大任。

atz123 发表于 2018-12-3 11:27
是啊！电容的ESR参数真的很重要，有的电容测的容量正常，可就是不能用，就是这个ESR不达标了。我那个维修视 ...

ESR测量，这二年新出的专业LCR ，都很少用了，基本是抛弃了。

光速飞行 发表于 2018-12-3 14:04
ESR测量，这二年新出的专业LCR ，都很少用了，基本是抛弃了。

有了就用，没有就多个心眼，换……   呵呵！！！
您是怎么做的？

atz123 发表于 2018-12-3 15:23
有了就用，没有就多个心眼，换……   呵呵！！！
您是怎么做的？

单单换是不行的，我做过一个案例，就是拿好的电容去换上去也不行，有时候你买回来的电容也是坏的，拆机的换上去也不行，我也想了很久也想不通，后来有了LCR测量，才知道是D值变大，一开始就是ESR误导，害我走湾路。

有钱买个电桥，测这种问题就是电桥也不是测电容量的(万用表测容量也没错），而是测阻抗（容抗)

用50HZ---1K的交流串个电阻加再电容二端， 用玩具表ZT219、X等等的ACV档测（很实用很好玩绝对不会失手）

当然有人会说不用10K或100K或实际工作频率测？  这是因为219等玩具表不行，要用289等100K的表，
可实际情况是坏的越厉害（阻抗越大）的电容，100K的表OK， 而对正常的电容要区别差异那只有219等玩具表好玩。


再说句不爱听的话，个人很看重219等这类玩具表的电容档。有很实用的奇葩用处，所以也是我不爱用87V和289这二明星好表。

电容的ESR是指电容的等效串联电阻,我叫容抗,容抗=1/(2πfC)!所以,容抗与频率和容量都有关系!这也解释,为什么高频开关电源中,滤波电容的容量都比较小!可见,一个电容的好坏,频率特性很重要!

光速飞行 发表于 2018-12-3 11:01
有很多电容，ESR不变，也不能用了，就是D值变大，现在的电路板要求越来越高，万用表电容档则不出，一般的L ...

我也有一个晶体管测试仪，有时拿个怀孕的电容。竟然各值都正常

策马奔腾123 发表于 2018-12-6 15:10
我也有一个晶体管测试仪，有时拿个怀孕的电容。竟然各值都正常

玩具测量仪，只能玩玩。

策马奔腾123 发表于 2018-12-6 15:10
我也有一个晶体管测试仪，有时拿个怀孕的电容。竟然各值都正常

晶体管测试仪有很多版本，我手头上的M644和M328晶体管测试仪很好用
