众仪 ZT-XR1的使用体验与功能扩展应用

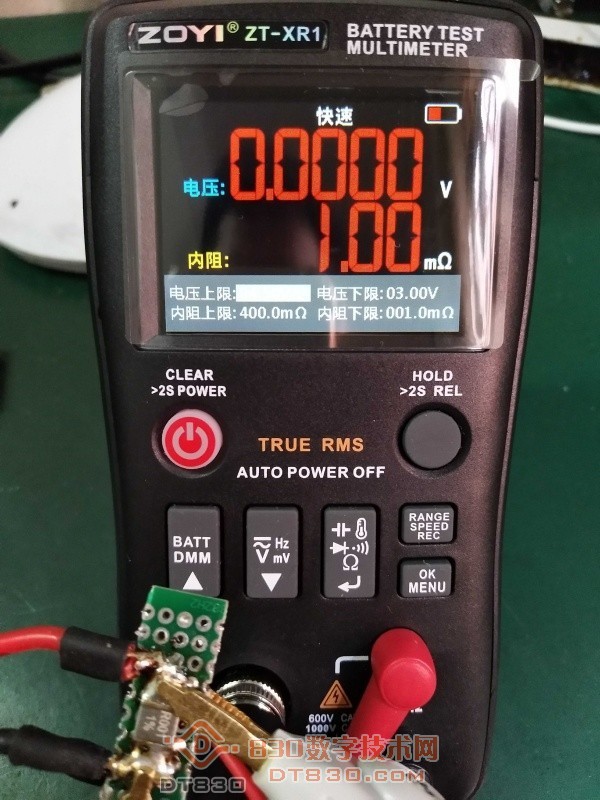

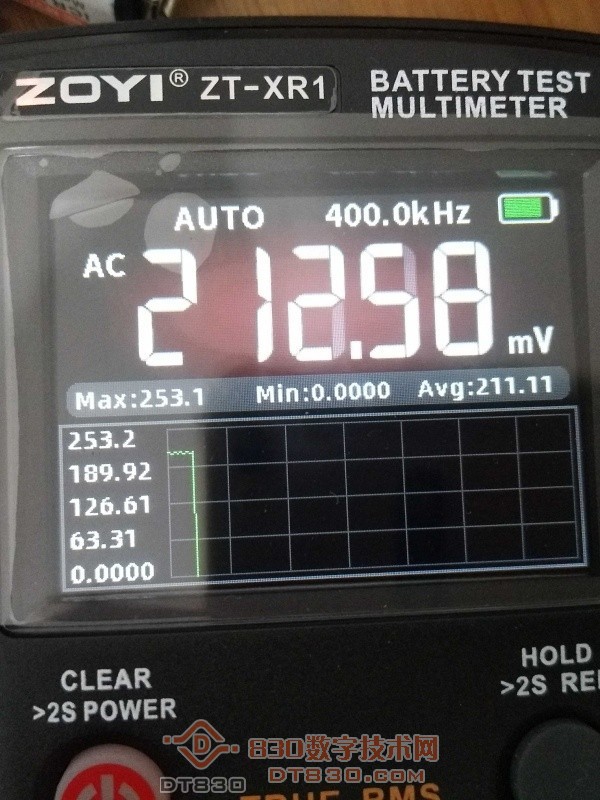

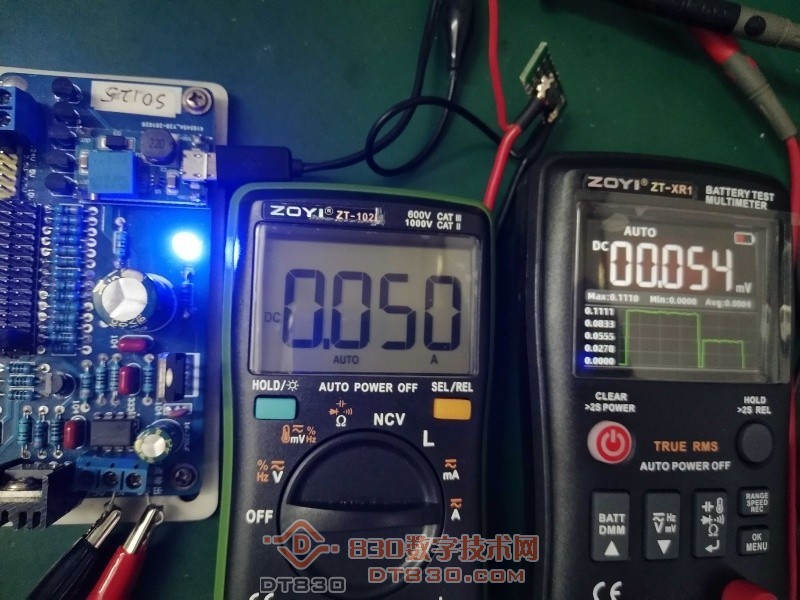

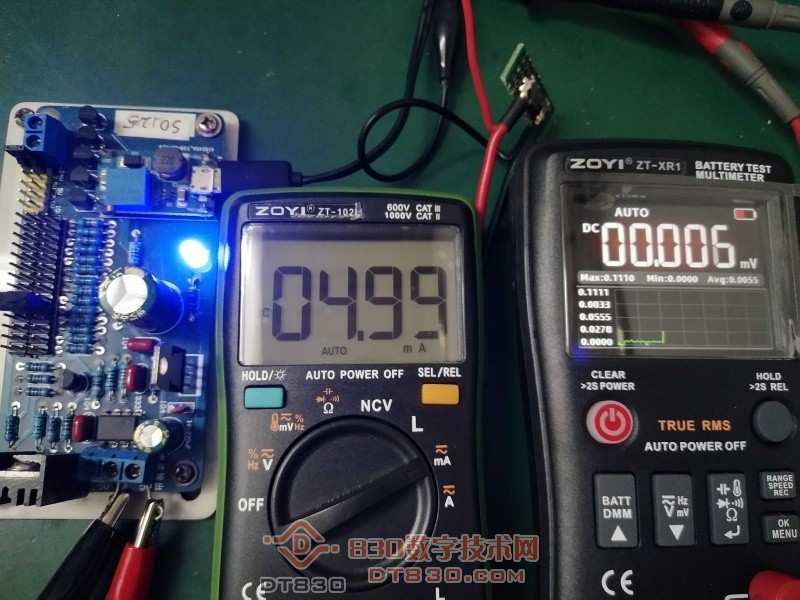

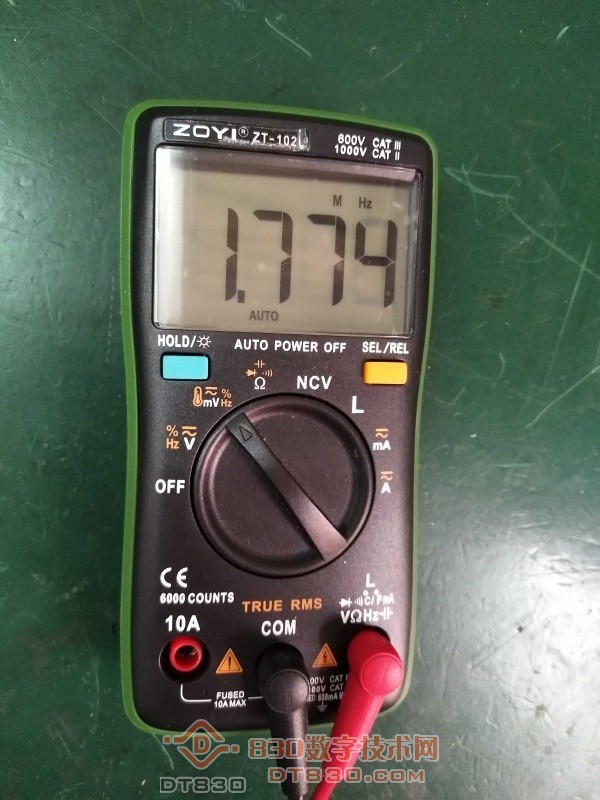

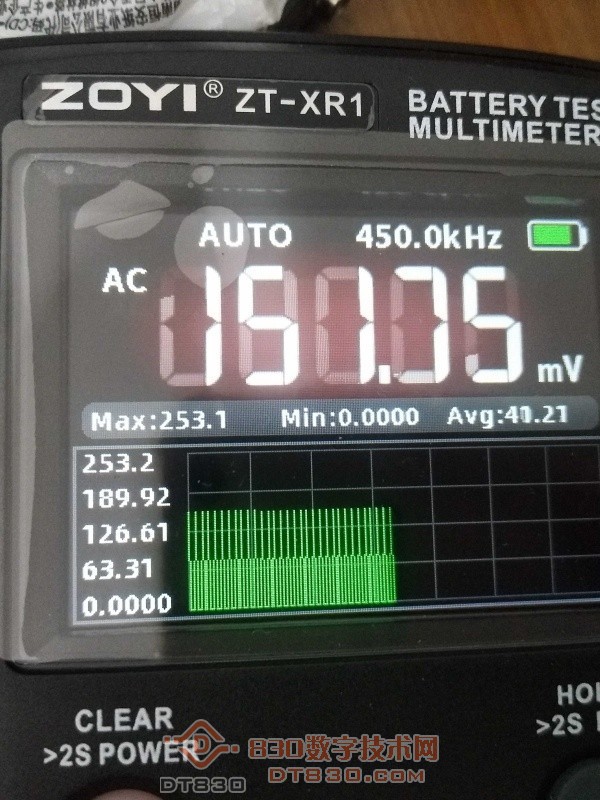

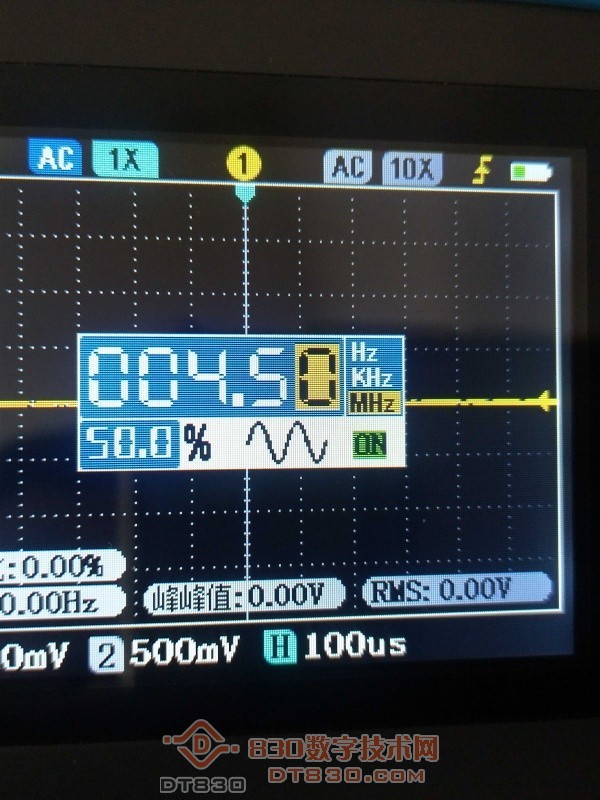

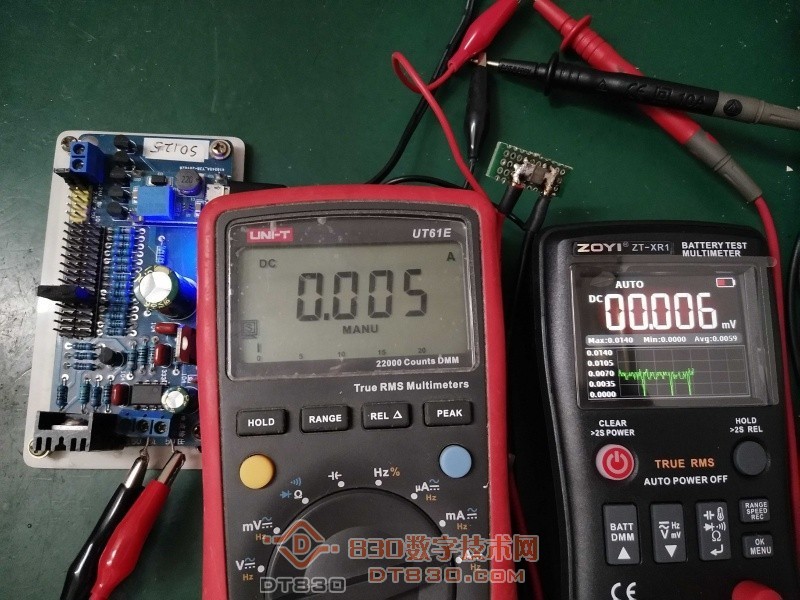

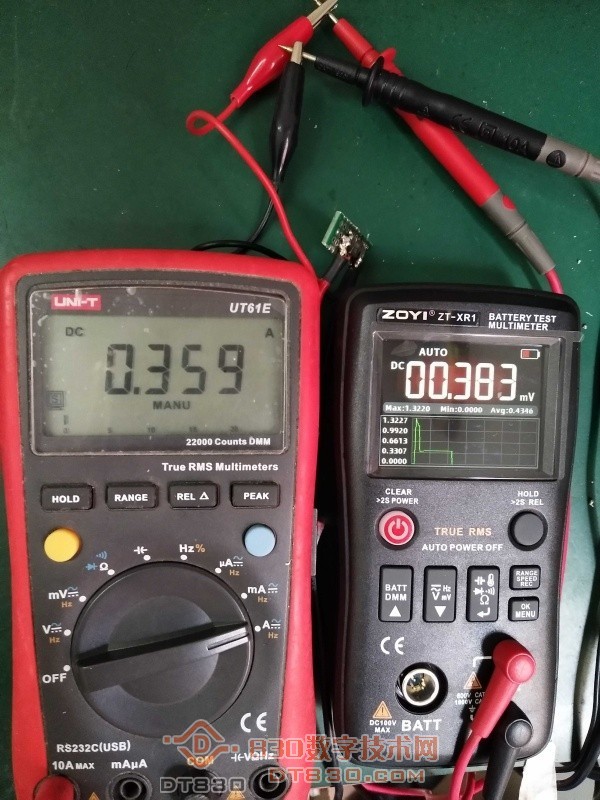

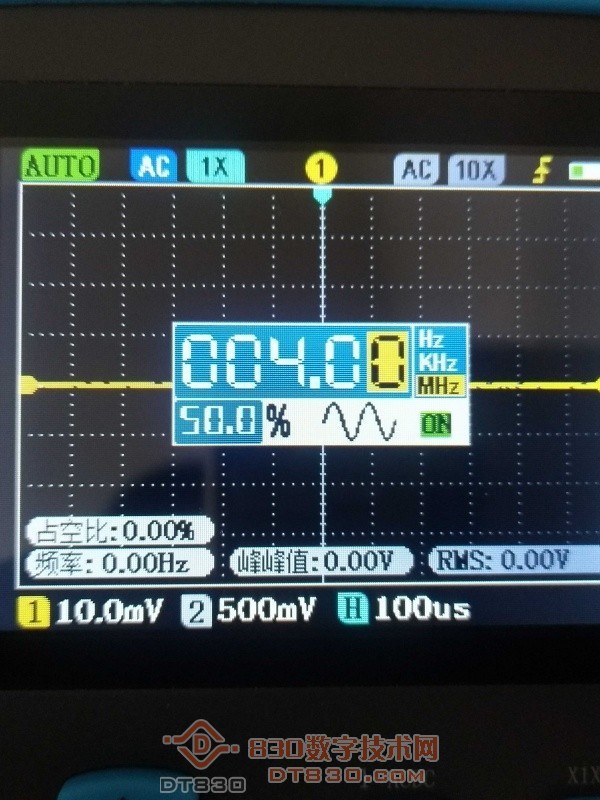

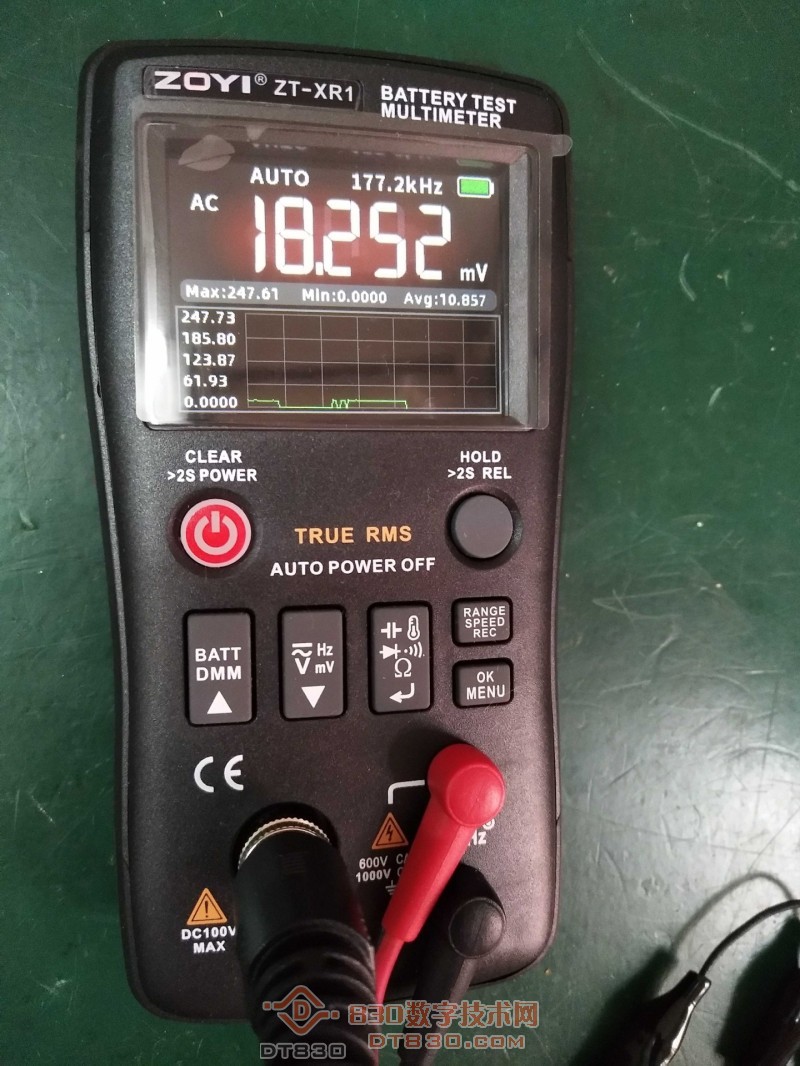

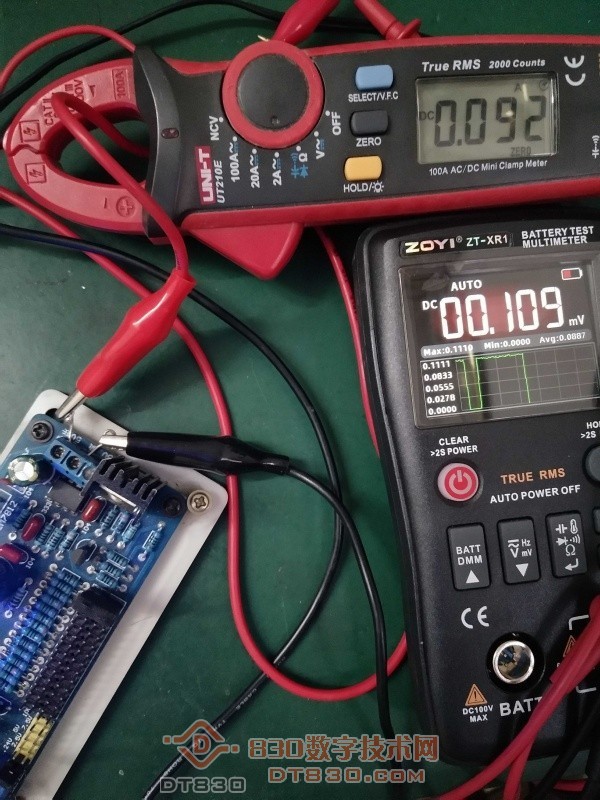

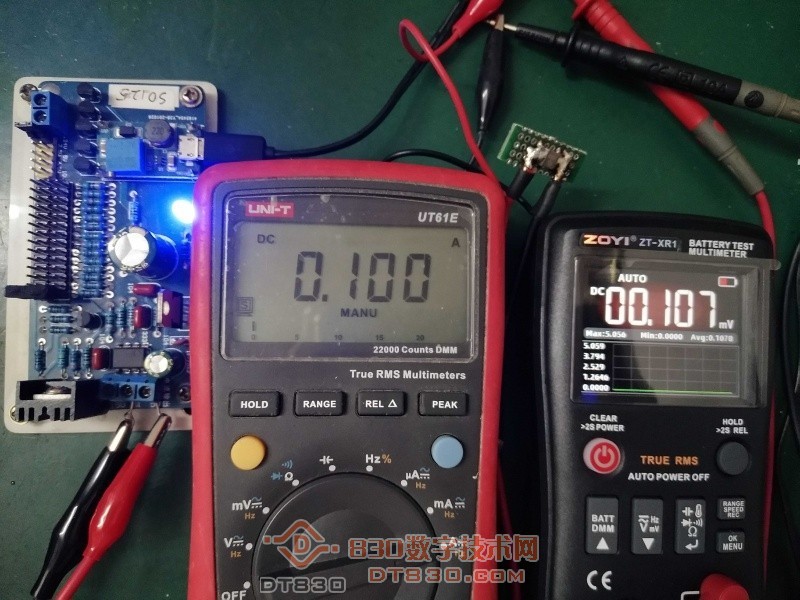

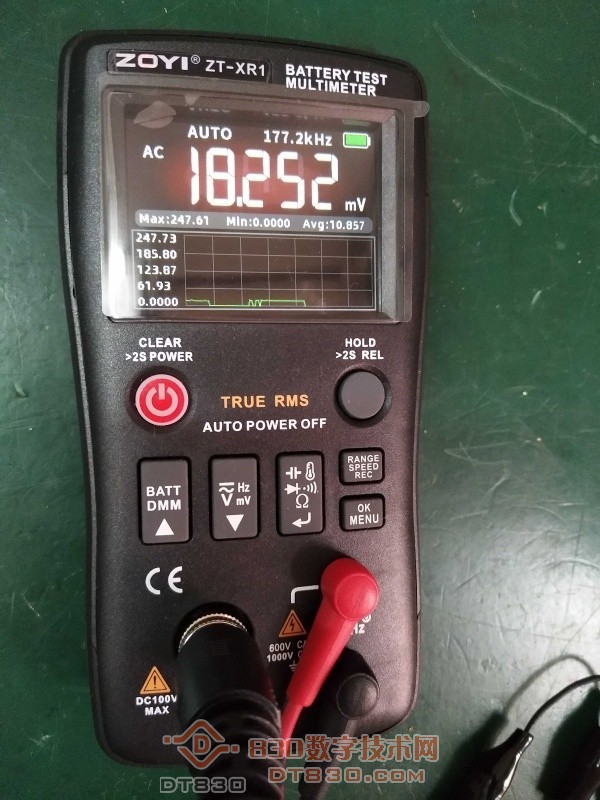

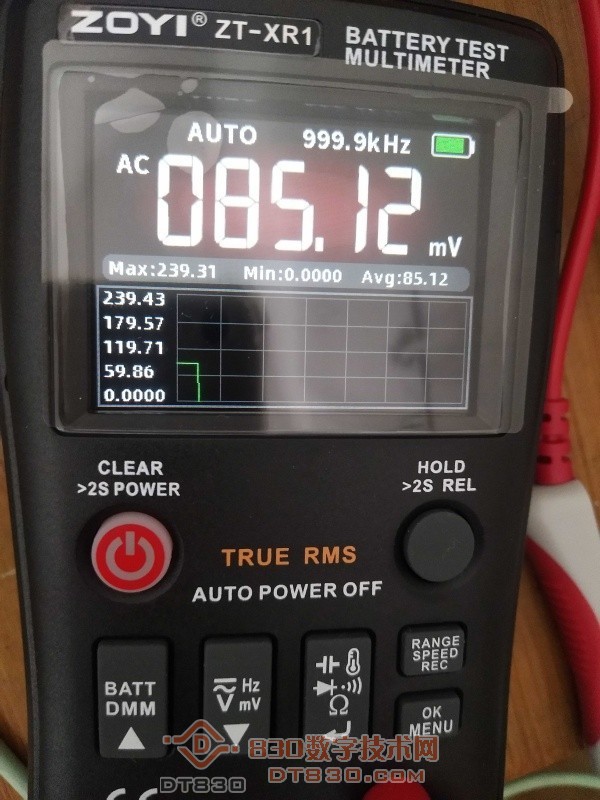

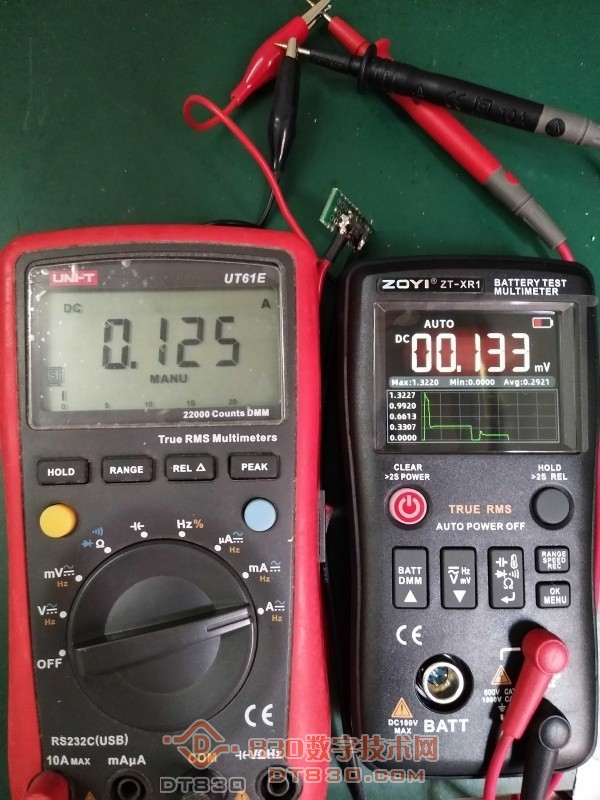

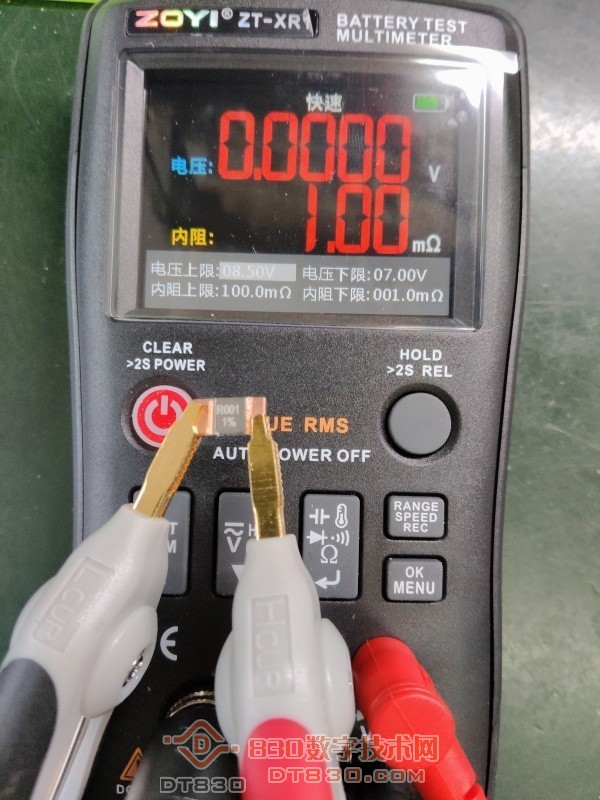

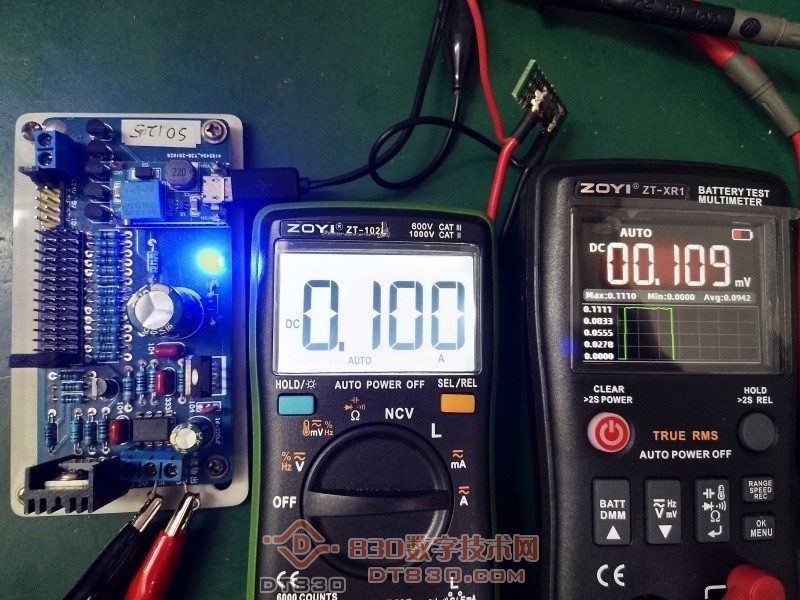

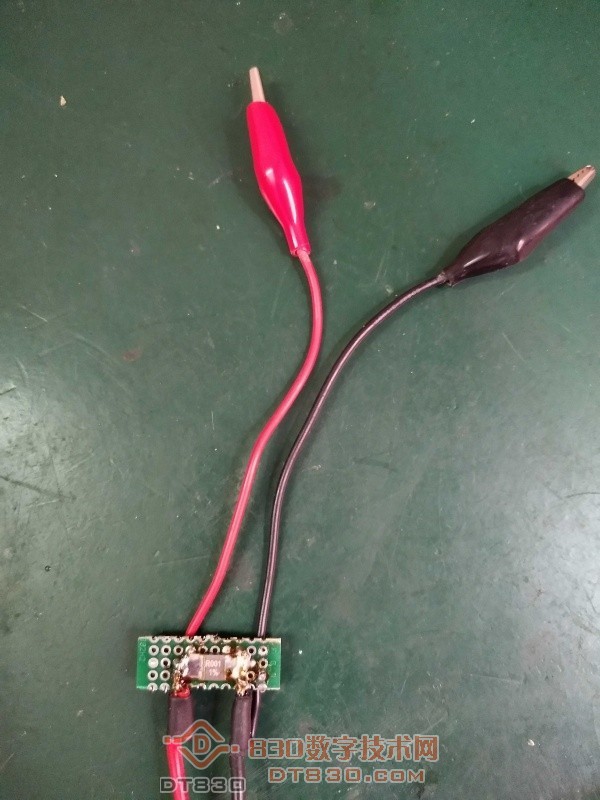

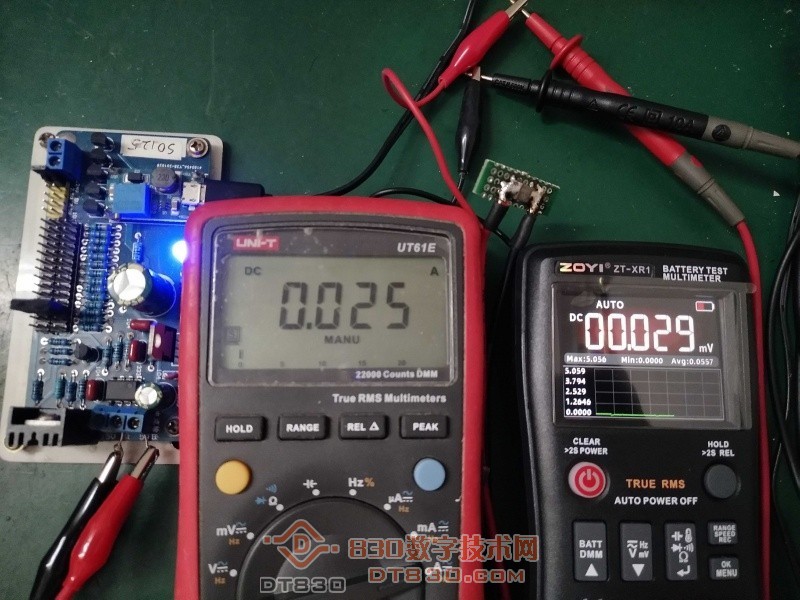

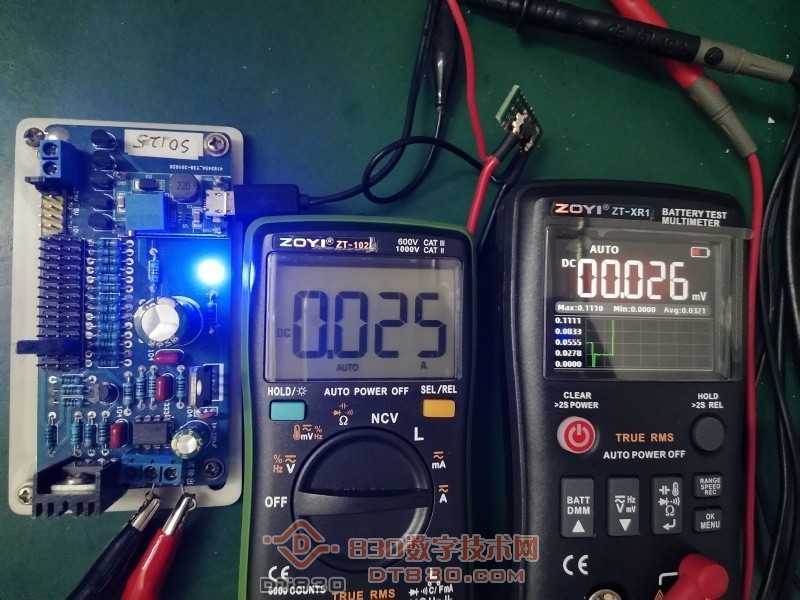

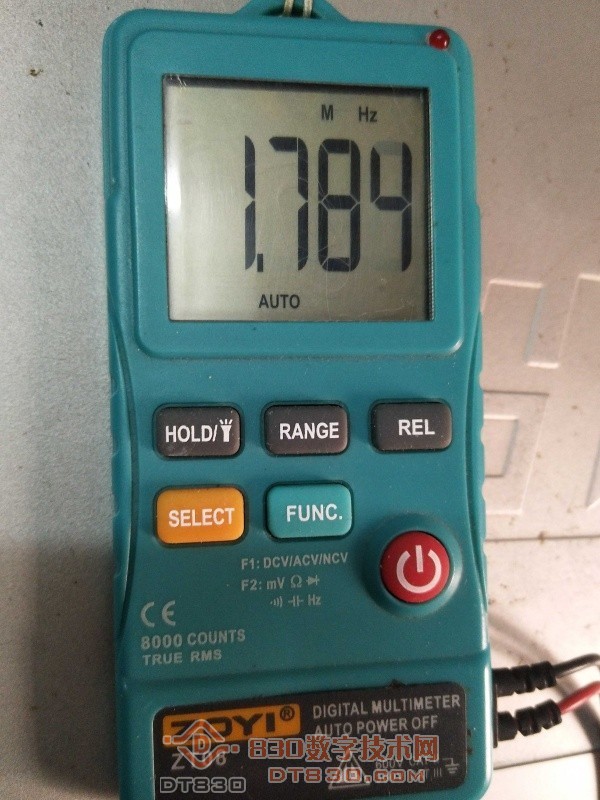

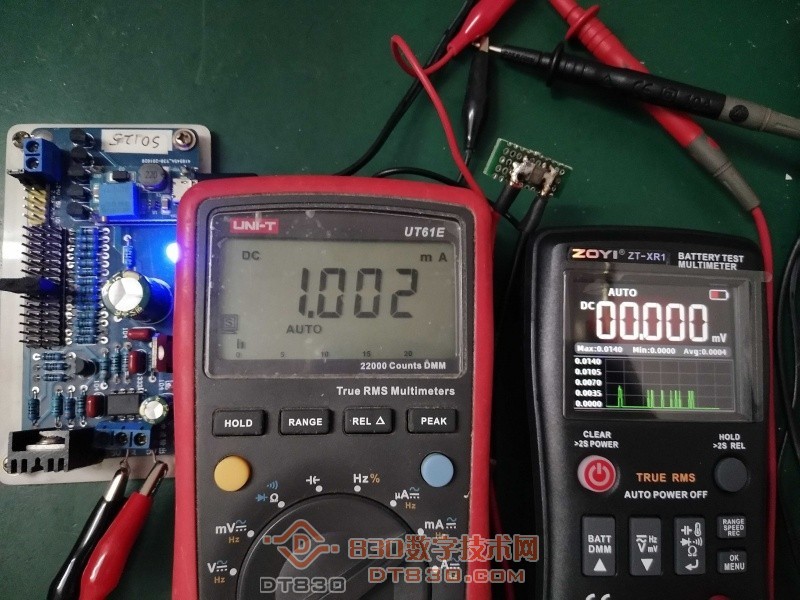

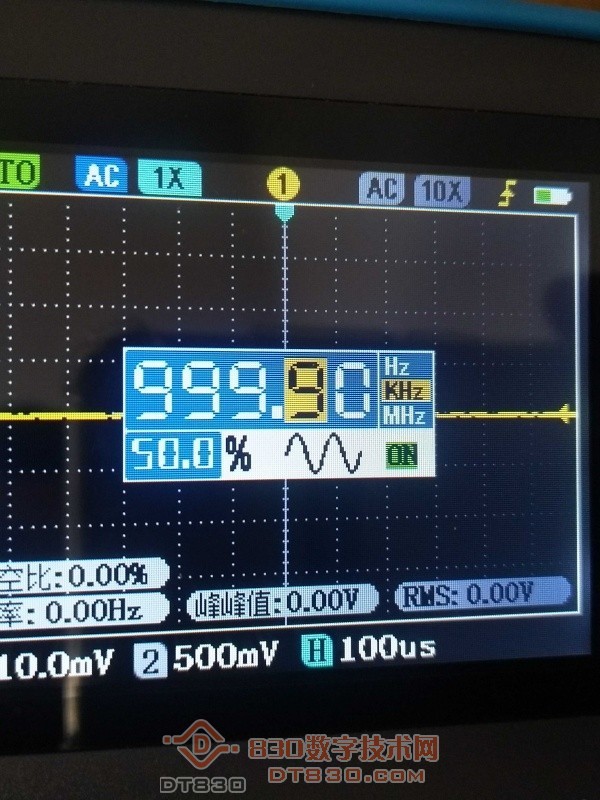

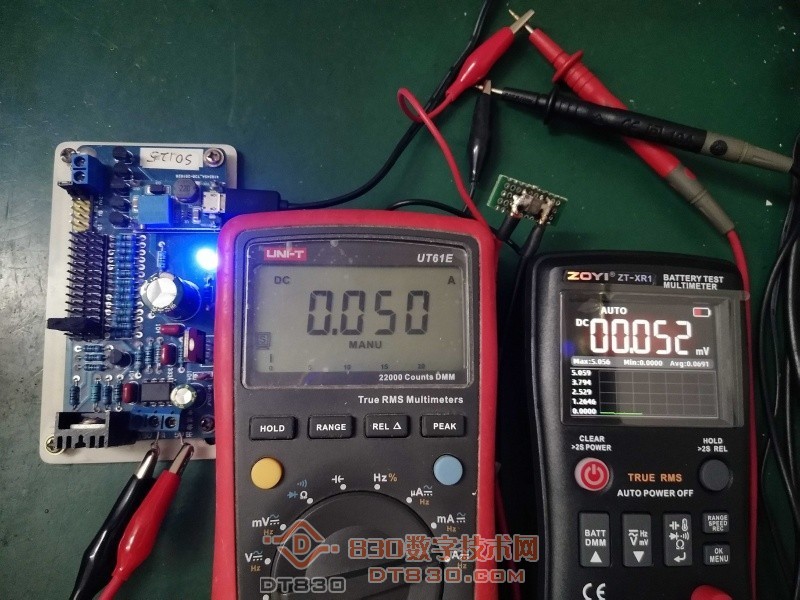

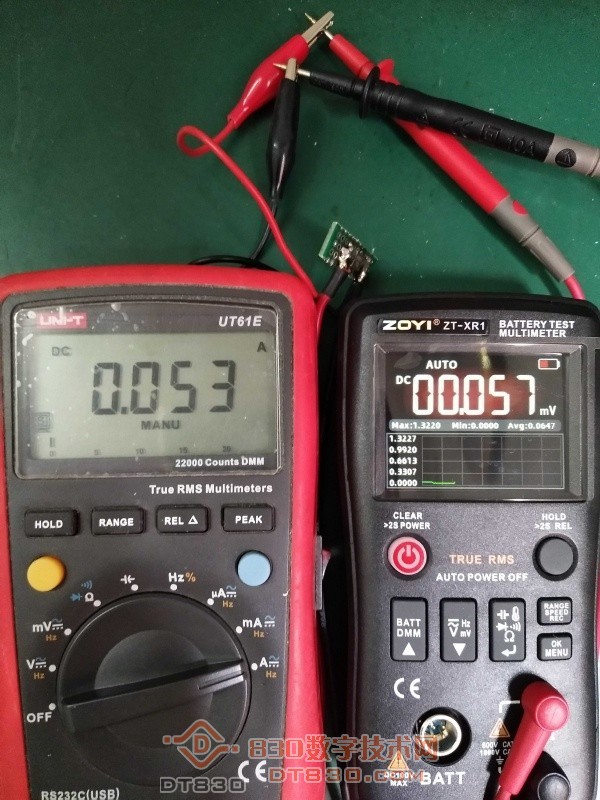

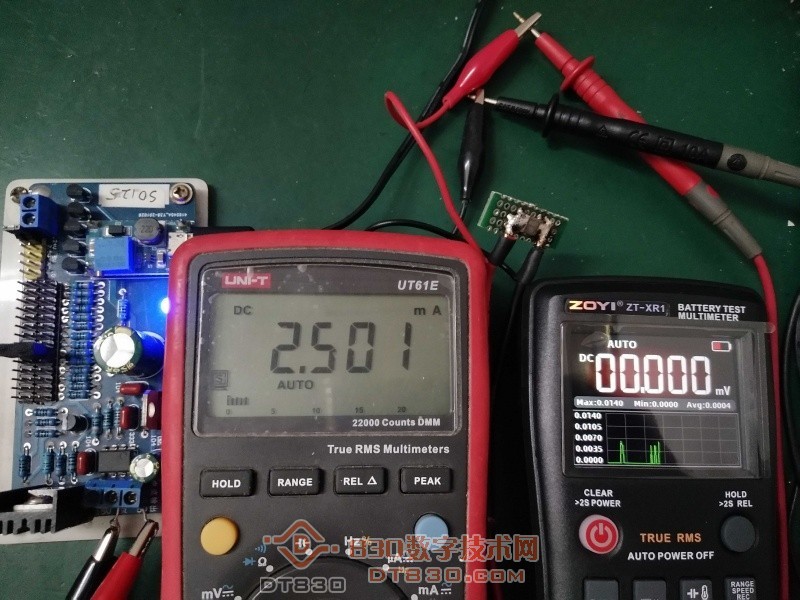

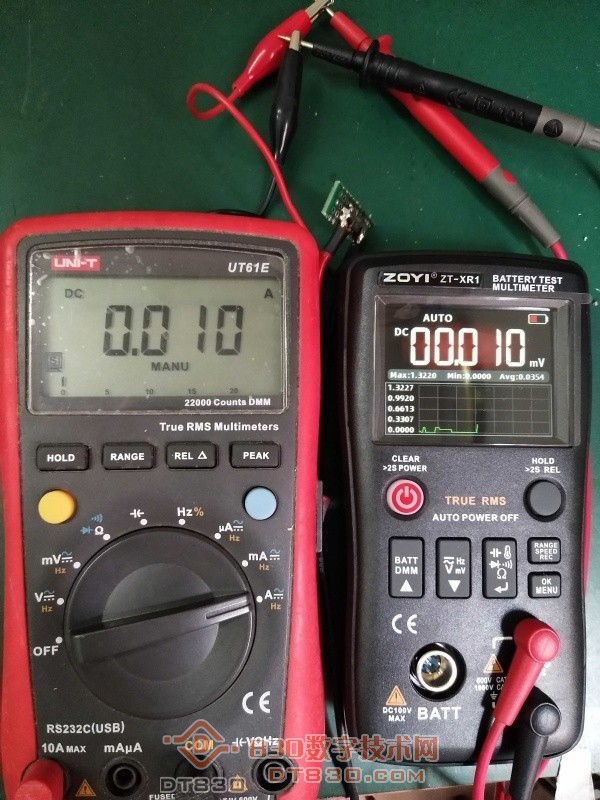

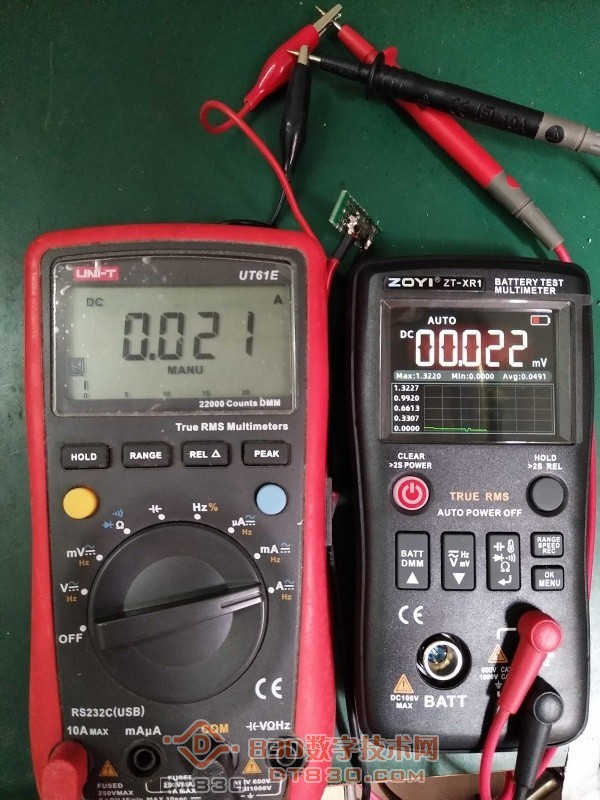

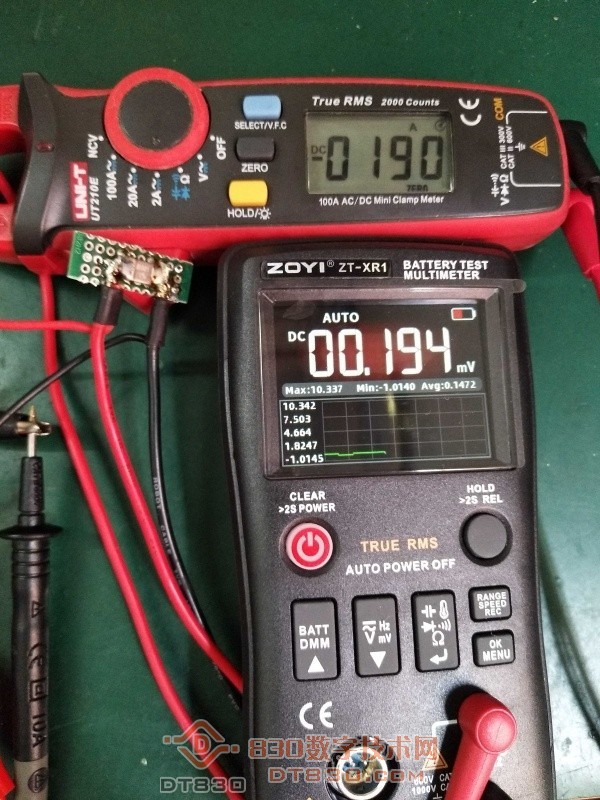

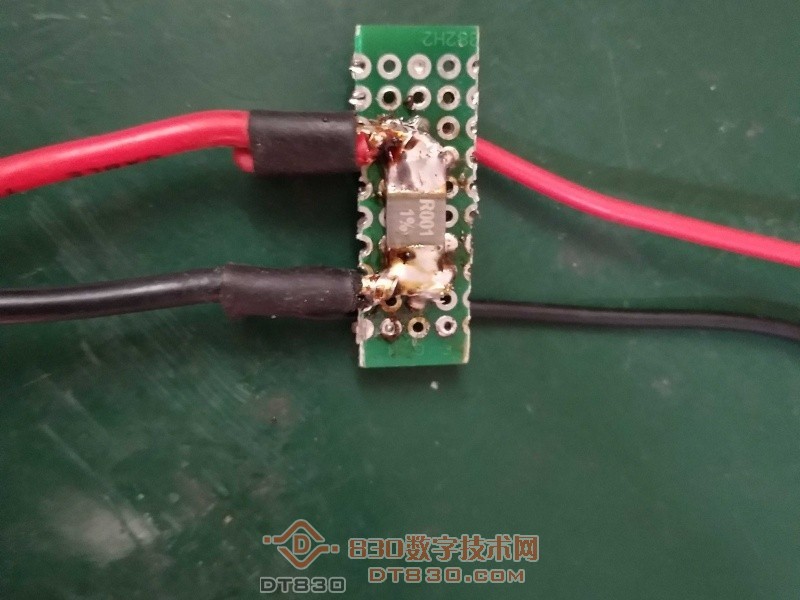

众仪ZT-XR1到手使用了一段时间，感觉这块二合一的小表的确非常的实用，作为四位半的万用表，精度很高，速度也快，内阻仪方面，功能丰富，自动测量速度也很快。这些常用的功能咱们就不聊了，在这段时间的使用中，我发现该表的一些功能挺好玩的，而且是可以扩展应用的，下面分几点分别说一下。       1，XR1作为四位半的高精度万用表，没有电流档确实是让人感到有点遗憾，此表小巧便携，非常适合外出工作时使用，但是遇到要测量电流的场景，要另外带一块表就有点繁琐和累赘了是吧！不要紧，我们可以想办法.......XR1不是有25000计数的毫伏档吗？找个小阻值的电阻串联进被测电路，然后测量取样的电阻的压降，不就间接把电流测出来了吗？那这个取样电阻要取值多少呢？当然是越小越好了，这样才可以尽量减少对被测电路的影响，仔细看看XR1的参数，最小的毫伏档位是25.000毫伏，理论上测量微伏级的电压都没问题的，但是要产生微伏级的电压，取样电阻必须非常小，取材不易，网上搜索一番，发现1毫欧的大功率电阻比较容易购买，算了一下，0.001毫伏/0.001欧姆，不正是等于1毫安吗？哈哈，就是它了！1毫欧/5瓦贴片电阻，用XR1测量刚好等于1毫欧，没有其他仪器对比，也不知道准不准 1毫欧电阻 电流取样器制作好后，用手头上基准电流源和手头上几块表测量对比了一下，发现结果误差不大，而且数字可以直读，只是改一下单位，0.001毫伏=0.001安，也就是1毫安 50毫安电流对比 25毫安电流对比 基准电流源逐挡减少电流，当输出5毫安电流时，XR1显示在0.005到0.006毫伏之间跳动，当输出2.5毫安以下的电流时，XR1就无能为力了，只能显示0.000毫伏........... 1毫安电流对比         测量非电流基准源输出的电流，误差也不大 21毫安电流对比         交流电流还没有测，等有时间再测量来验证一下...............         从以上结果来看，间接法测电流完全可以满足外出工作时粗略测量电流，而且1毫欧/5瓦的电阻理论上可以测量50安以下的电流，5毫安到50安，可以涵盖大多数设备的工作电流了，从而弥补了XR1没有电流挡的遗憾！    2， XR1测频率是在交流挡和交流毫伏档的时候以副参数的形式显示，不能显示占空比，说明书上的指标是999.99KHZ,但是我用信号发生器试了一下，其测频范围可以达到4.5MHZ,甚至可能更高，不过超过999.9KHZ的频率，XR1的显示方式还是以KHZ为单位，而且小数点位数还是000.0KHZ的格式显示，如4MHZ，就显示400.0KHZ........实际应该就是4000KHZ，也就是4MHZ，用XR1,还有ZT08和ZT102L测量DVD输出的同轴音频信号，结果是差不多的，而且这是个不规则的数字音频信号。 999.9KHZ信号发生 测量999.9KHZ        在频率测试过程中，我发现XR1测量2MHZ以下的信号，不管是正弦波，方波，锯齿波..........都能迅速反应，秒出结果，而高于2MHZ的信号，随着频率的升高，反应时间会越来越长，而且升高频率时要以10KHZ的步进一步步，一点点升高，当测到4.5MHZ的时候，终于失去了耐心..........也不知最高的测试范围是多少        如果厂家后期能以固件升级的方法对频率挡进行扩展就好了，哪怕是扩展到5MHZ，也能让XR1的频率测量物尽其用，毕竟现在有的DC/DC电源的工作频率都达到三四MHZ了。       3..........        由于时间关系，今天先到此为止，未完待续...........                                                  回复编辑 [url=]评分[/url]

发表回复

为什么图片总是发不出来

照片尺寸有问题，有些图里主角XR1反而看不到

ekommade 发表于 2025-10-11 23:53
照片尺寸有问题，有些图里主角XR1反而看不到

没关系的，不影响理解以后可以吧图片统一处理成一种大小这样就好点

lizuolong618 发表于 2025-10-12 09:03
没关系的，不影响理解以后可以吧图片统一处理成一种大小这样就好点

反复试验，只有宽4000*高3000或者宽3000*高4000可以发出去，其他尺寸发不了，论坛有限制

ekommade 发表于 2025-10-12 11:00
反复试验，只有宽4000*高3000或者宽3000*高4000可以发出去，其他尺寸发不了，论坛有限制 ...

图片还是太大，也不利于阅读，板式就错列，字都跑了可以统一处理相同尺寸后再插入帖子
