ZT102A到手了一段时间，使用中发现这表还是不错的！之前一直用ZT-X做常用表，因为X按键切换挡位方便快捷，但是用了102A才发现它的实用性比X要好很多，于是102A就成了案头上冲锋陷阵的炮灰表了。不过102A也存在电压档内阻低和背光亮度不稳定等不足之处，在看了论坛里wgh1027和散淡021两位大师的帖子后，受到启发，于是也照样画葫芦改造起来
http://www.dt830.com/forum.php?m ... mp;highlight=ZT102A
http://www.dt830.com/forum.php?m ... p;highlight=ZT-102A
改造前先测量一下表的待机电流，蜂鸣响时电流，电压档内阻等。

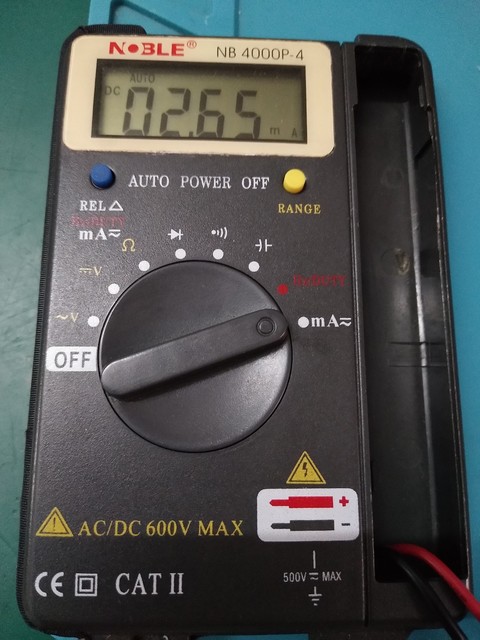

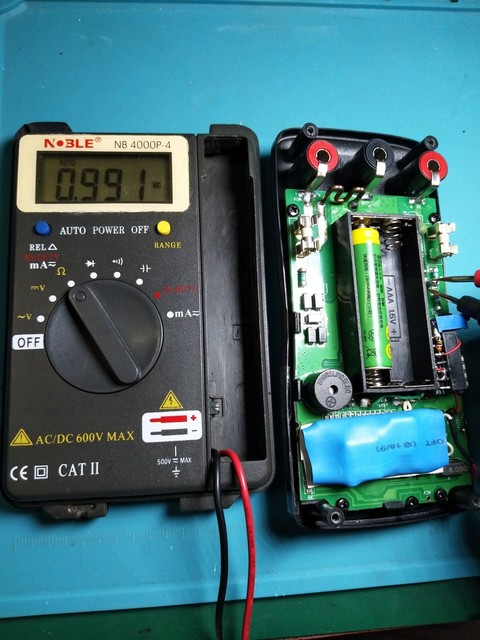

改造前待机电流

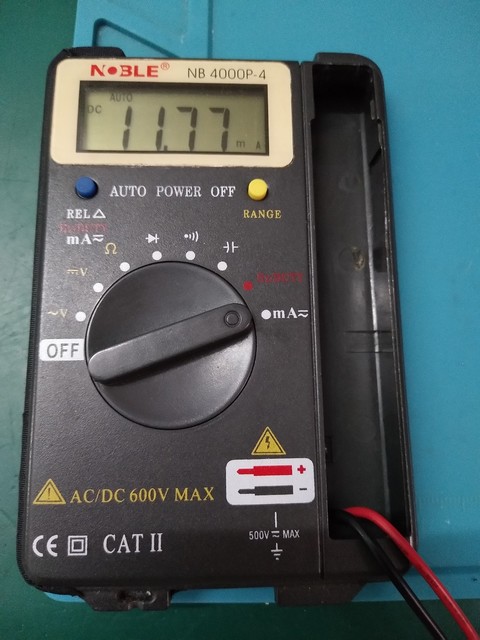

蜂鸣响电流
改造前待机电流2.65毫安，蜂鸣器响起时11.77毫安，还是比较省电的！

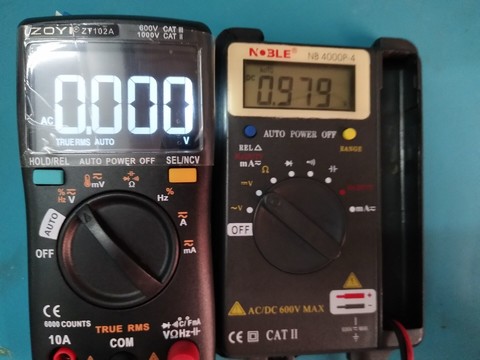

交流电压档泄漏电压
交流电压档有1伏左右的直流电压泄漏

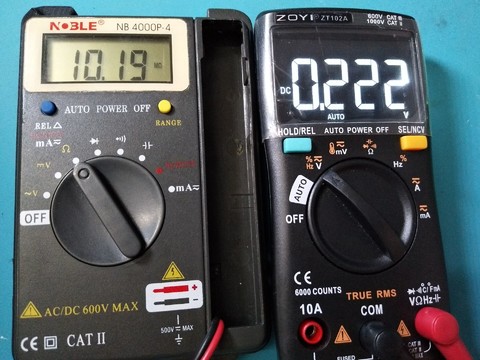

改造前AUTO档内阻

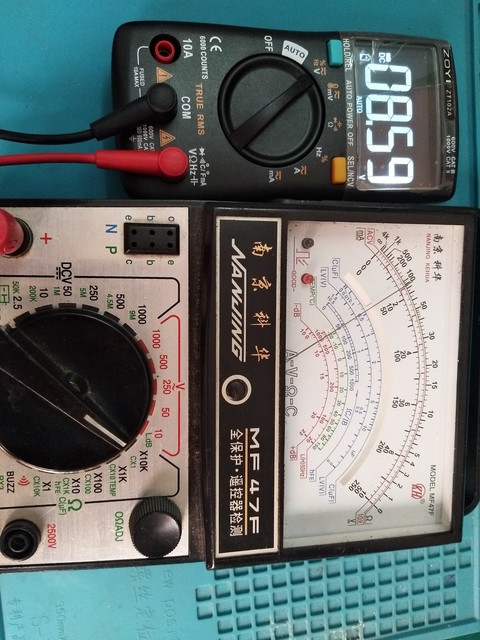

改造前电压档内阻
改造前AUTO档内阻仅为350K左右，电压档内阻900K, 从这里可以看出，内阻低的万用表，测量高内阻的电压，读数明显偏低！
好，下面首先把背光改好，升压板输出电压我调为3.2伏，串联了一只33欧姆电阻，把升压板用热缩管封起来了，然后双面胶贴在电路板上，改完背光后待机电流18毫安左右，蜂鸣电流28毫安左右，耗电大了很多！用2节旧7号电池，装上表量了一下，2.3伏左右，显示亮度还可以，然后换上新电池，背光基本恒定，很不错！
背光改造完毕
背光改造后显示低电时亮度

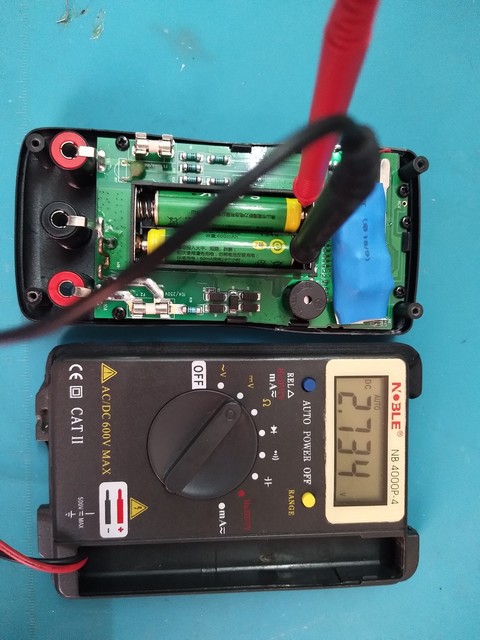

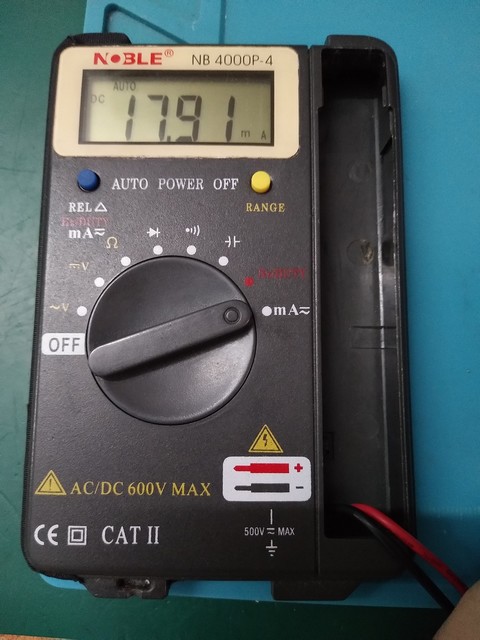

改造后待机电流

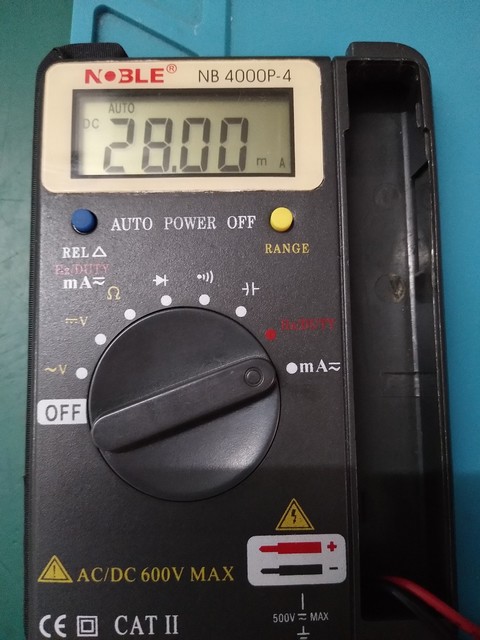

改造后蜂鸣响时电流

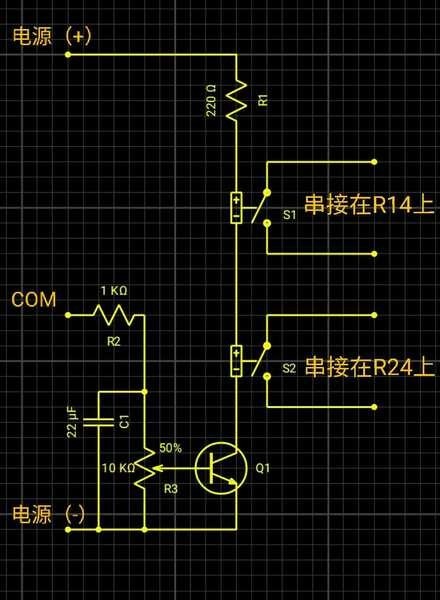

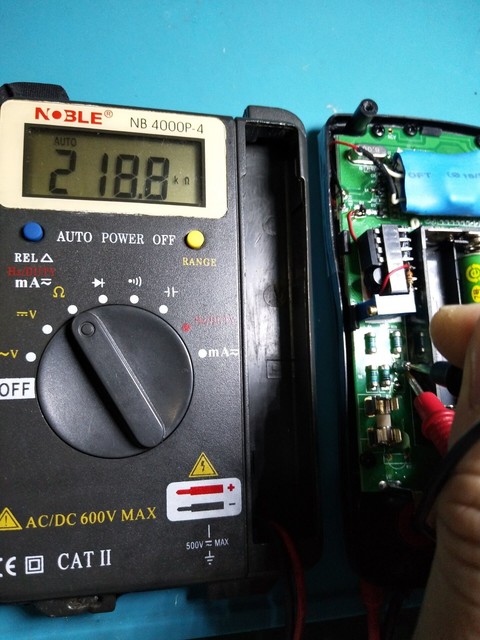

第二步就开始着手加光耦继电器改电压档内阻了，反复看了很多次wgh1027大师的帖子，发现他的构思是很巧妙地利用在测量电压时(AUTO档和电压档),表的COM端与电池负端会有1.25伏左右的压差，而其他的电阻，电容等挡位则只有0.7伏左右。就是利用这个1.25伏的压差，控制三极管以及光耦继电器导通，以断开R14和R24这2个电阻，达到提升表的内阻目的。

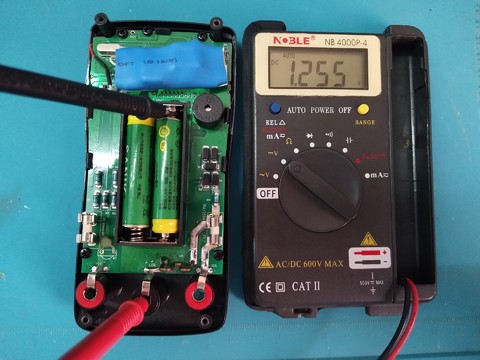

COM端电压差

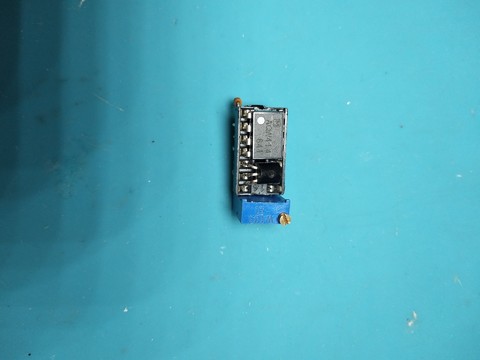

也用搭棚的方法，把光耦继电器和三极管等元件插在一个IC座上，再把其他阻容元件焊上去，成为一个组件

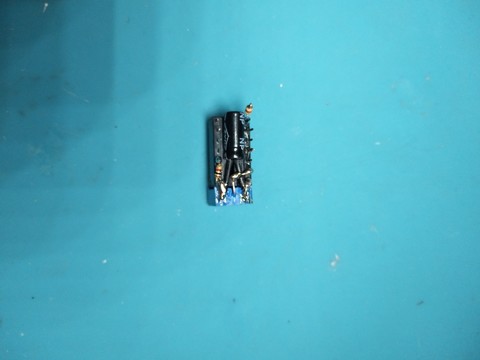

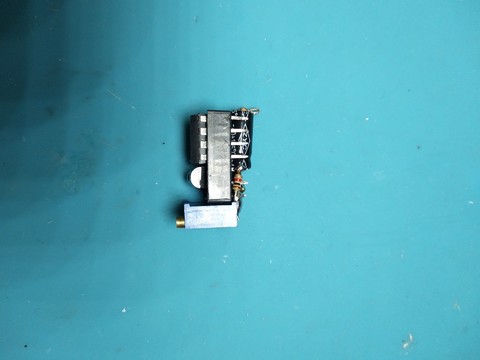

组件1

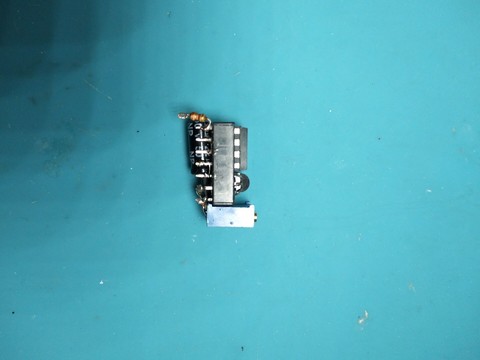

组件3
组件

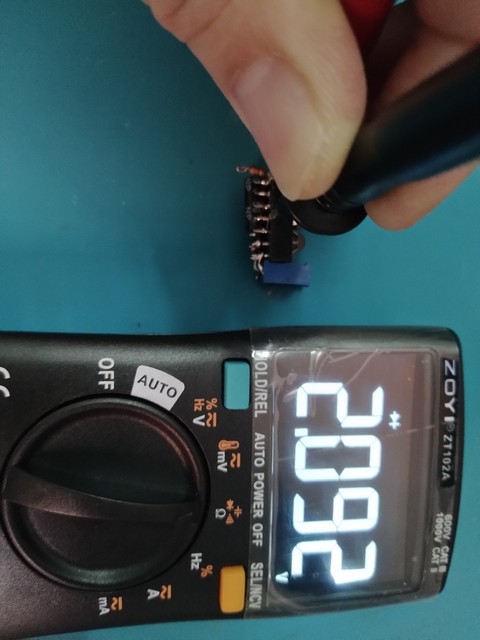

光耦中2个发光管串联起来的压降
把组件接到电路试试

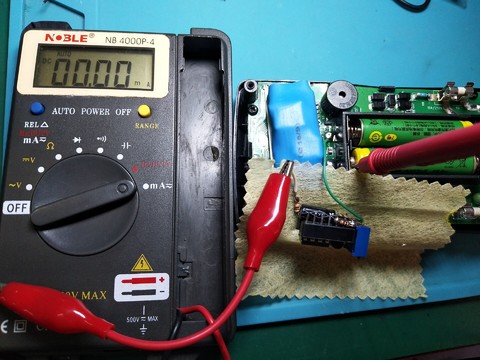

光耦未导通时电流

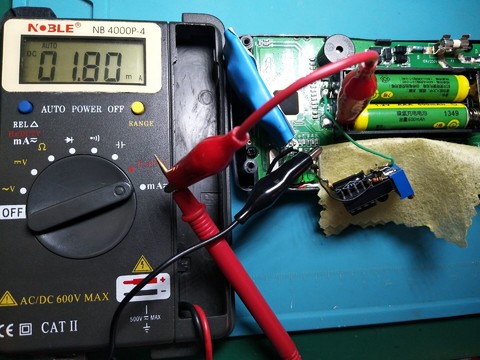

光耦导通时电流
组件的供电直接接到电池两端，控制端不接COM端，光耦不导通，电流为零，控制端接到COM后，光耦继电器导通后电流1.8毫安。
好！那就这样吧，把组件的供电直接接电池两端，反正也不耗电
改造中
改造中侧面

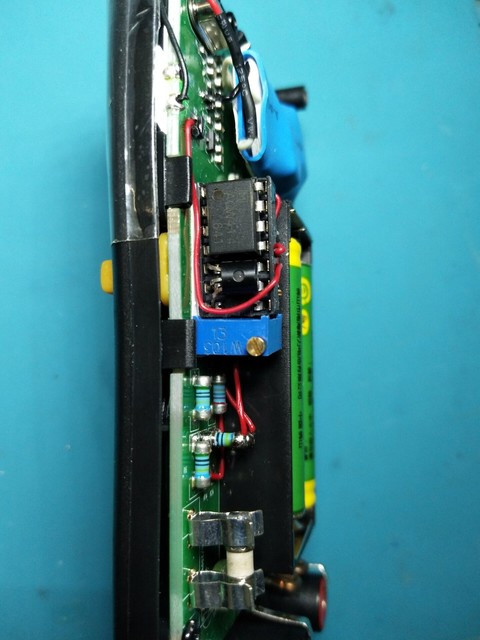

改造完后侧面

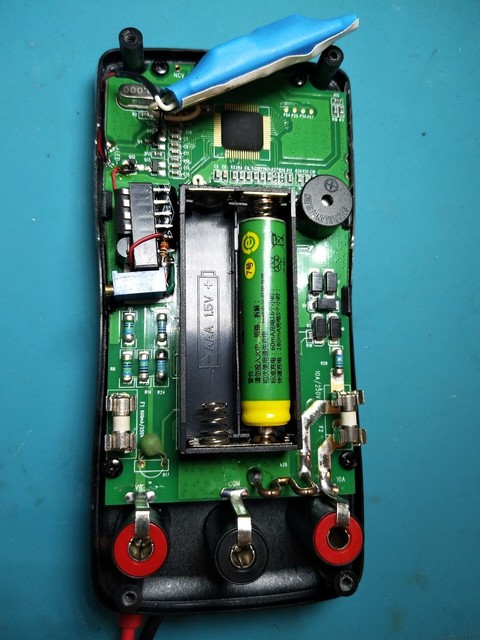

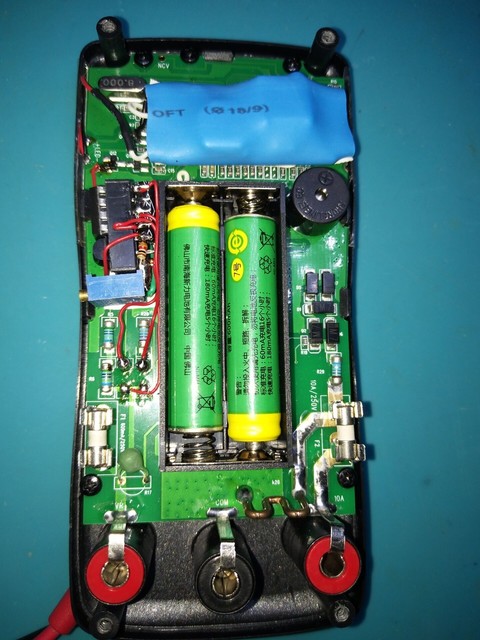

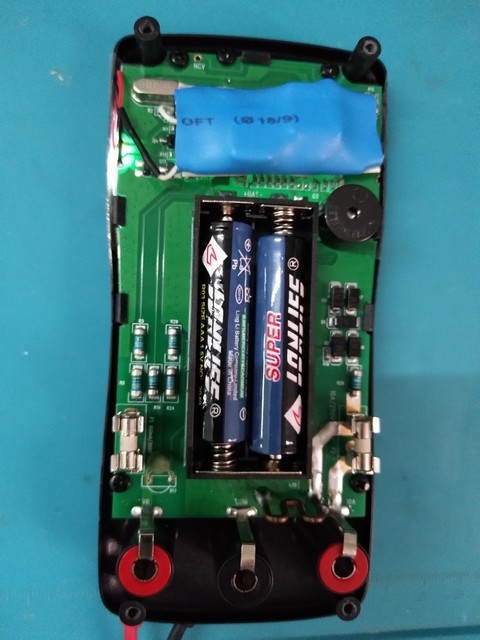

改造最终图

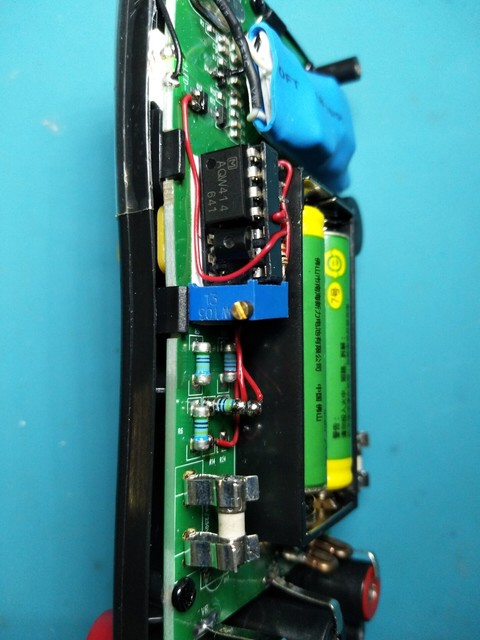

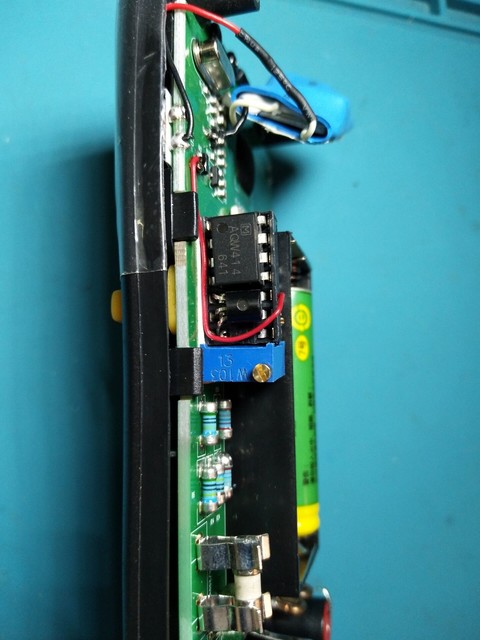

改造最终图侧面
把线连接好，双面胶固定，然后把102A置电压档，调整3296微调电阻，使三极管的Vbe电压为0.65伏左右

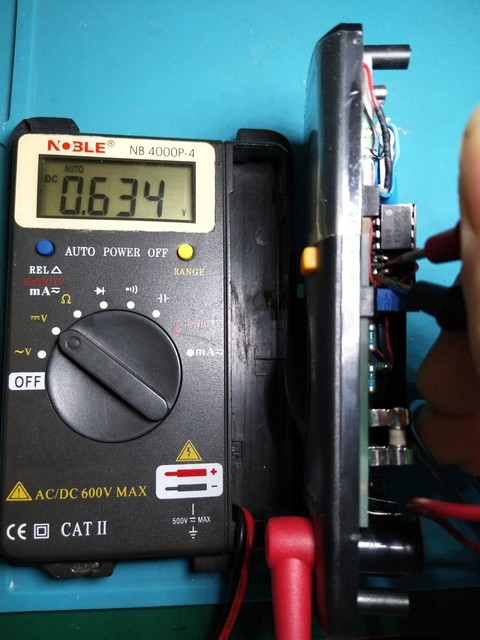

三极管Vbe电压

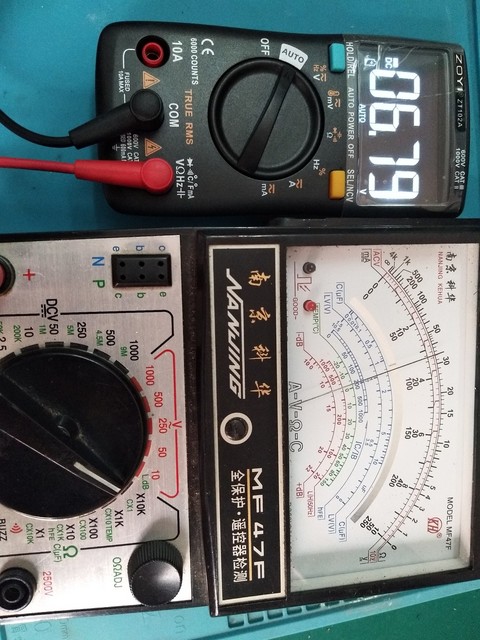

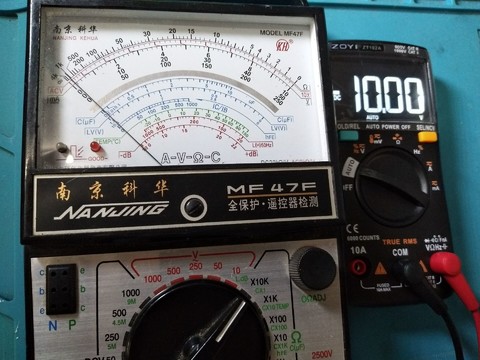

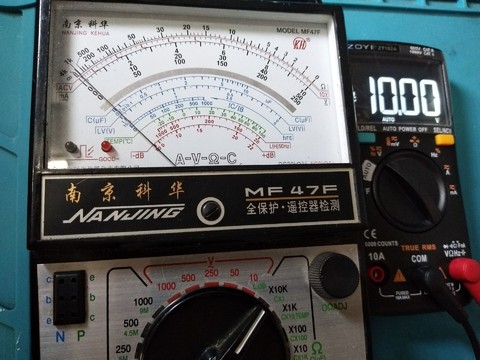

这时再来看看电压档以及AUTO档内阻，已提升到10M左右，在测量指针表10K档输出电压时为10伏，明显提升了很多，这个很重要！（本人搞维修，制作时记录很多电压数据，都是以10M内阻的数字表所测，以供以后参考。）

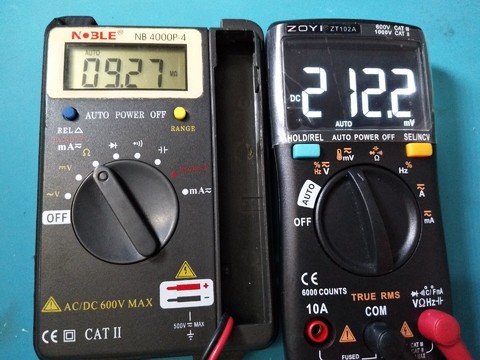

毫伏档内阻

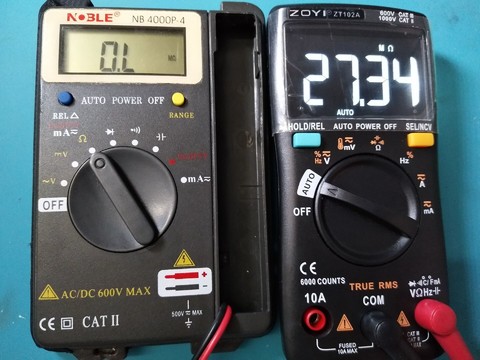

改造后电压档内阻
改造后电压档内阻

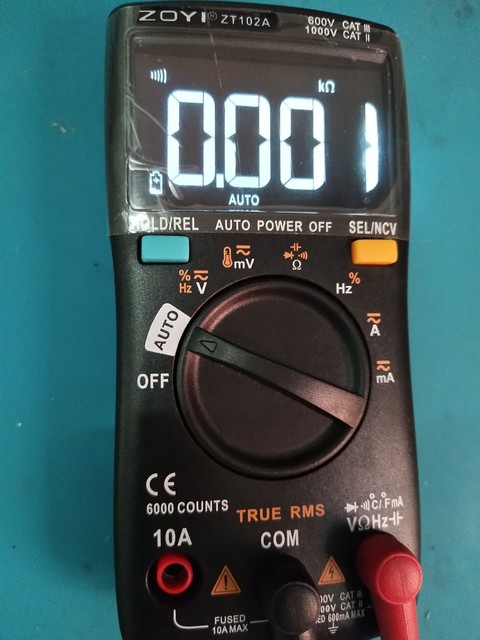

AUTO档内阻
最后发现2个有趣的问题

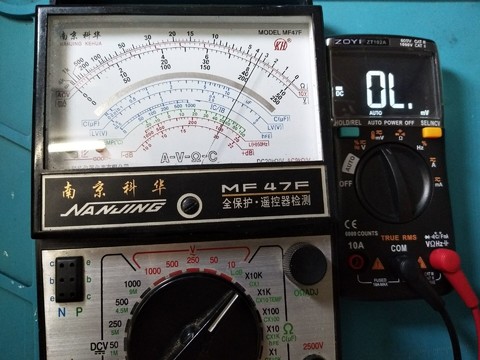

毫伏档超量程
ATUO无法识别08伏以下电压
毫伏档超量程后内阻急剧下降到只有30多K，AUTO档识别不了0.2伏左右的电压，当成大电阻了
电池电压
改造完后耗电增大了，还是用充电电池好！
改造了的确是好用多了，在此再次感谢散淡021与wgh1027两位大师！
|
