不一样的EXCEL科赛尔DT9205A拆机维修数据电路图

朋友的车库里，现在白天零下10度，车的电池老亏电，我用公用表科赛尔DT9205A准备查一下发电机，但是电池欠电不开机，将表电池换下，但是电池接线在PCB板上已断了几根，一拽黑线断了，拆开表发现与（EXCEL科赛尔DT9205A拆机维修数据电路图。http://www.dt830.com/forum.php?mod=viewthread&tid=2497。）(出处: 仪表爱好者)不一样。下面是拆机图。想要看看2极管档的一个电阻值，虽然没什么用。

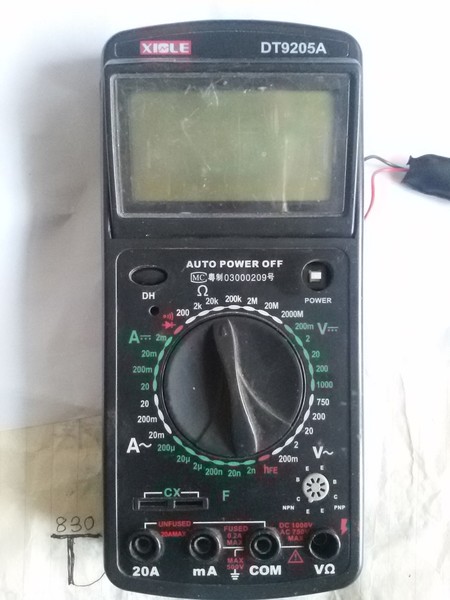

正面图。

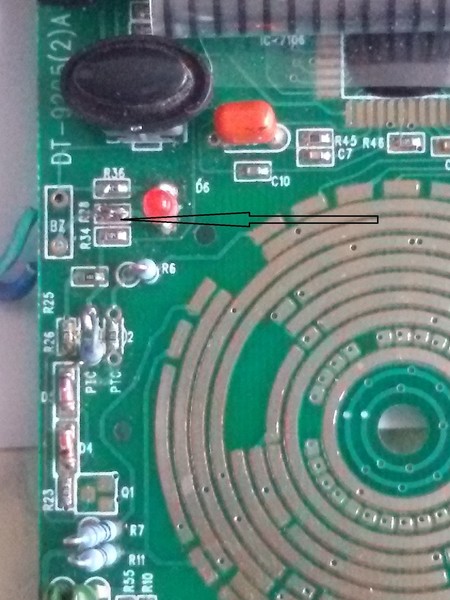

箭头的电阻已用锡直连。上左侧图。

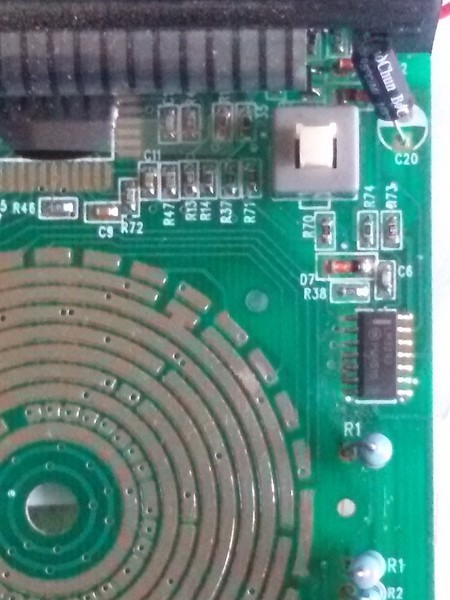

上右侧图。

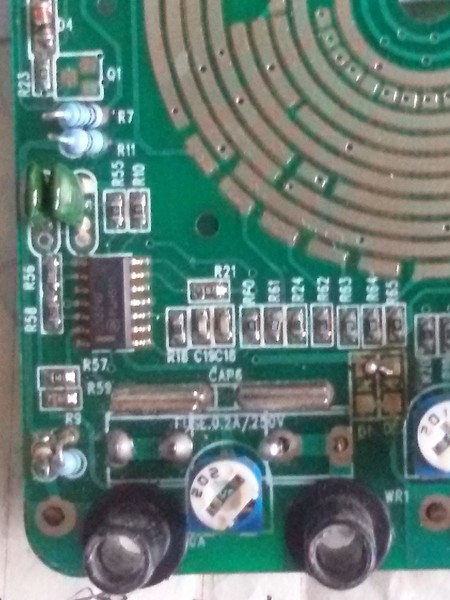

下左侧图。

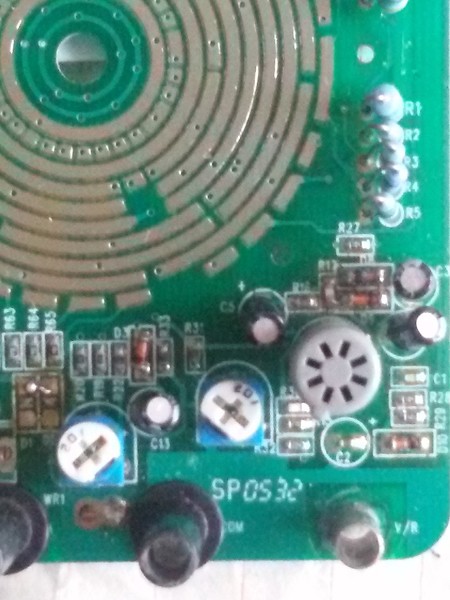

下右侧图。

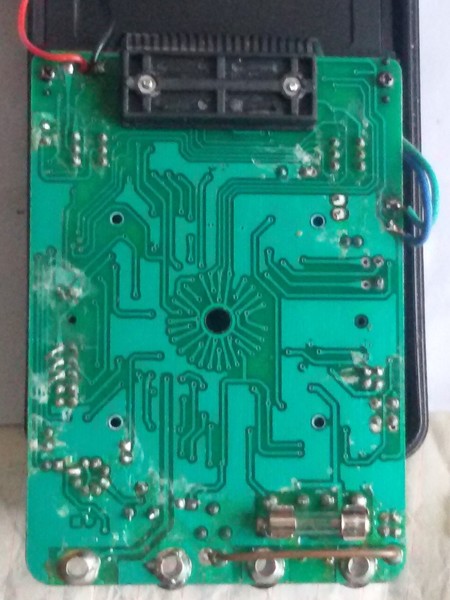

后面全图。

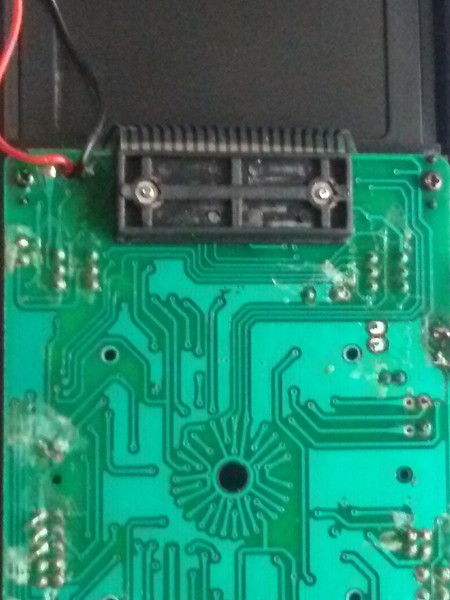

后面上图。

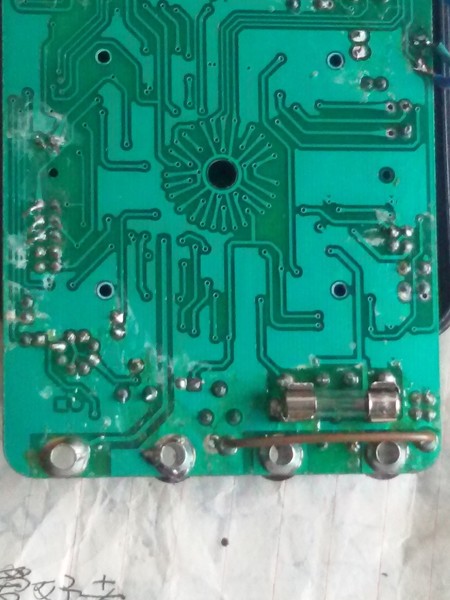

后面下图。

帮顶一下，就是图片有点糊，可能灯光暗了点。

老李爱维修 发表于 2018-12-7 16:30
帮顶一下，就是图片有点糊，可能灯光暗了点。

谢谢，当时看着还清晰些，传上来效果太差了，是灯光暗了。

图片中的表不是科赛尔吧！

不是科赛尔,似乎是xinle（新乐）？科赛尔应该是excel

eveffort 发表于 2018-12-8 08:48
图片中的表不是科赛尔吧！

可不是，是新乐万用表，才知道还有这个名字的表。

qjf11 发表于 2018-12-8 09:50
不是科赛尔,似乎是xinle（新乐）？科赛尔应该是excel

对了是新乐，弄错了。
