求跑三层板电路图方法

发表于：2018-12-30 13:20:58 3779
电子电路
技术类别: 其它
关键字: 三层板

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

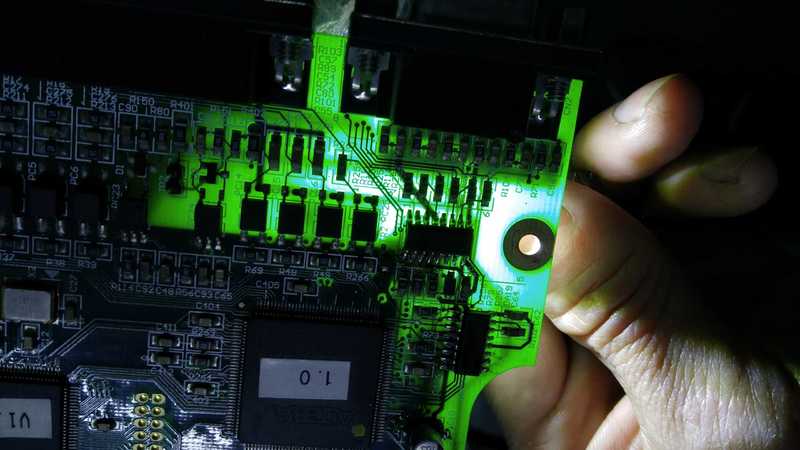

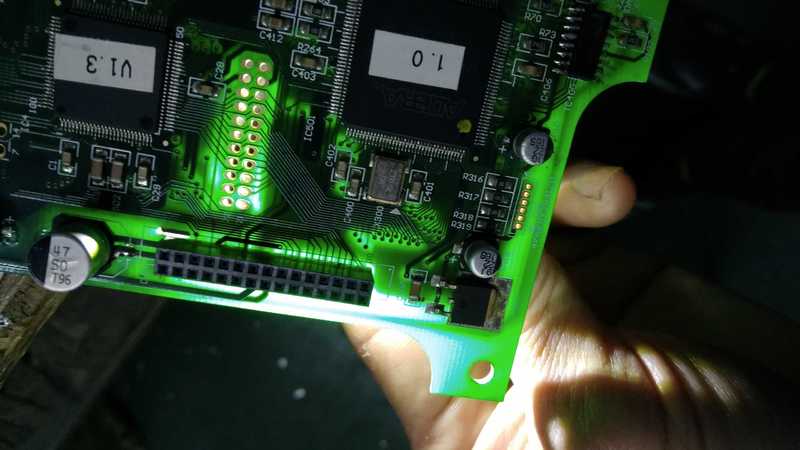

这板三层的因为没有资料，维修不方便，想自己跑图，三层板太难整了。 IMG_20181230_131749.jpg IMG_20181230_131744.jpg 有的图层用灯光照着看没有见到铜箔实际是有走线的，求大神教教技巧。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

光速飞行 数字大神J 2018-12-30 13:44:28
一般电路板都是二层，四层，六层，八层，没有三层的。
2018-12-30 13:44:28 回复
ynqjzzh 数字梦想家E 2018-12-30 18:15:36
高手，这都能修
2018-12-30 18:15:36 回复
白不分 楼主     数字大师F 2018-12-30 19:11:46
ynqjzzh 发表于 2018-12-30 18:15
高手，这都能修

瞎搞的，
2018-12-30 19:11:46 回复
光速飞行 数字大神J 2018-12-30 20:03:57
白不分 发表于 2018-12-30 19:11
瞎搞的，

多学习单片机系统才行，不熟悉单片机真的不行，熟悉了还不行，要懂得解密。
2018-12-30 20:03:57 回复
fslichong 数字王者I 2018-12-31 06:19:15
这个多层板画电路图确实难度大，也没听说过有什么好方法
2018-12-31 06:19:15 回复
veteran 数字梦想家E 2018-12-31 09:16:43
   如果有的导孔在PCB板正面出现，却在反面找不到，那么就一定是6/8层板了。如果PCB板的正反面都能找到相同的导孔，自然就是4层板了。另外有些PCB在制作的的边沿有标注设计层数。
2018-12-31 09:16:43 回复
官修 数字探长D 2019-1-2 07:56:52
谢谢分享！！…
2019-1-2 07:56:52 回复
kyhwhb 数字大神J 2019-1-2 10:03:09
没有图纸那是非常困难的
2019-1-2 10:03:09 回复
白不分 楼主     数字大师F 2019-1-2 12:10:03
veteran 发表于 2018-12-31 09:16
如果有的导孔在PCB板正面出现，却在反面找不到，那么就一定是6/8层板了。如果PCB板的正反面都能找到相同 ...

谢谢分享。
2019-1-2 12:10:03 回复
yangsen 数字大师F 2019-1-2 14:02:50
抄板公司一般会用砂纸，药水把层板分开，你这不能破坏老老实实用万用表打吧
2019-1-2 14:02:50 回复
apple5050 数字探长D 2019-1-17 09:42:09
业余没有办法实现。专业抄板都是破坏性的，需要打磨掉才能看到内部。就看这个板有多大价值了。不破坏也能，据说通过x光机能看到走线，但是元件还是大部分要拆掉。
2019-1-17 09:42:09 回复
