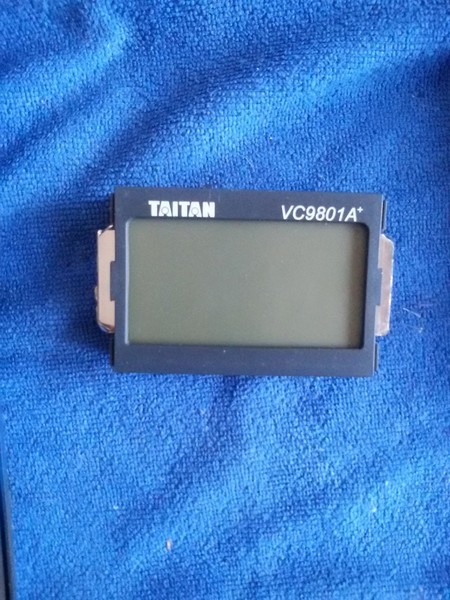

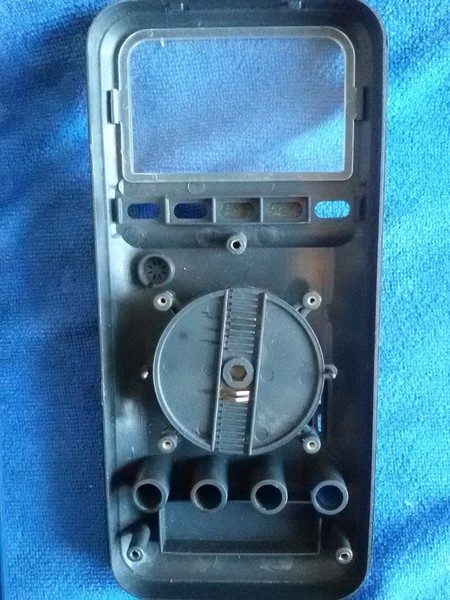

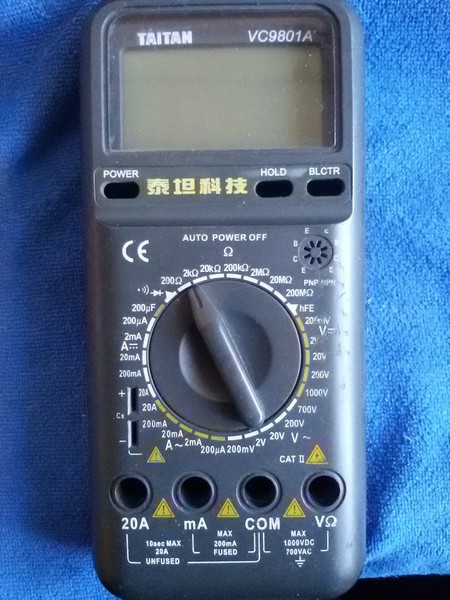

泰坦牌VC9801A+万用表拆机图

*发表于：2019-2-12 09:38:30* 5381 · 发表于：2019-2-12 09:38:30

您需要登录才可以下载或查看，没有账号？立即注册

x

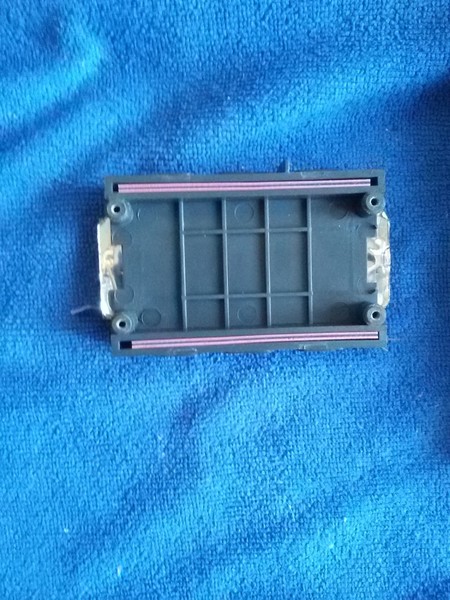

泰坦牌VC9801A+万用表无显示，十有八九7106挂了。留个图吧。

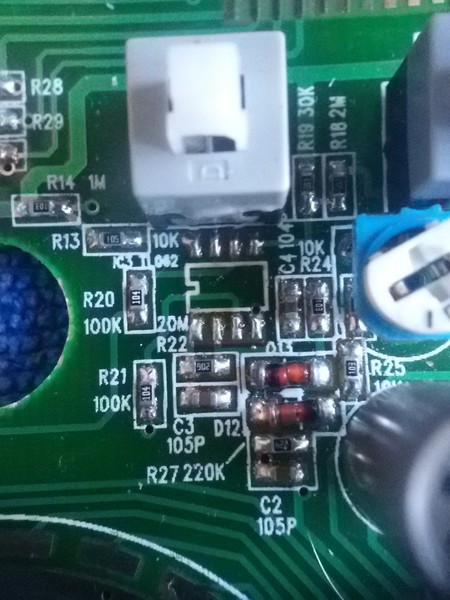

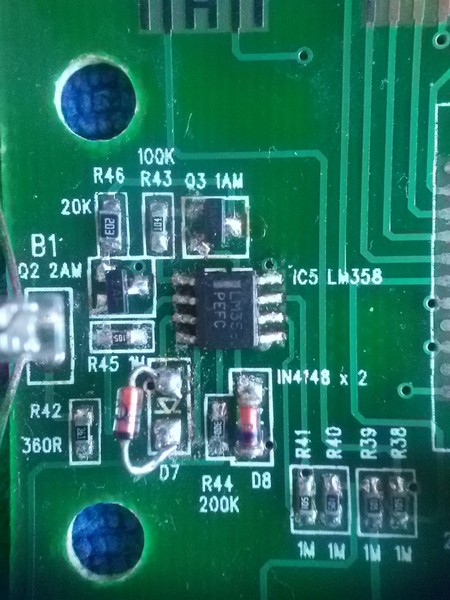

缺TL062. 1AM,2AM,LM358,IN4148已换。

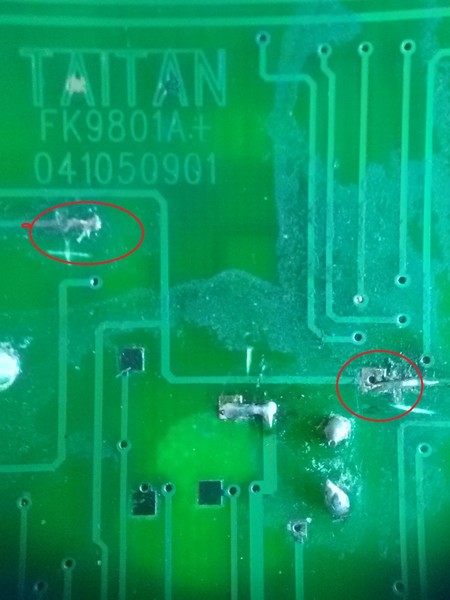

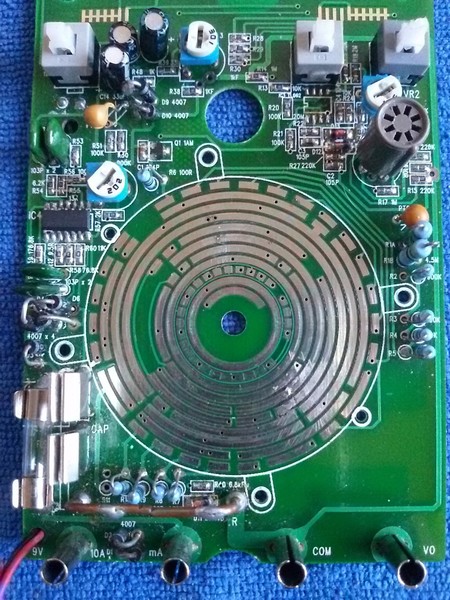

COM和VO插口铜箔烧断过。 PCB背面电源+-极断后测7106.

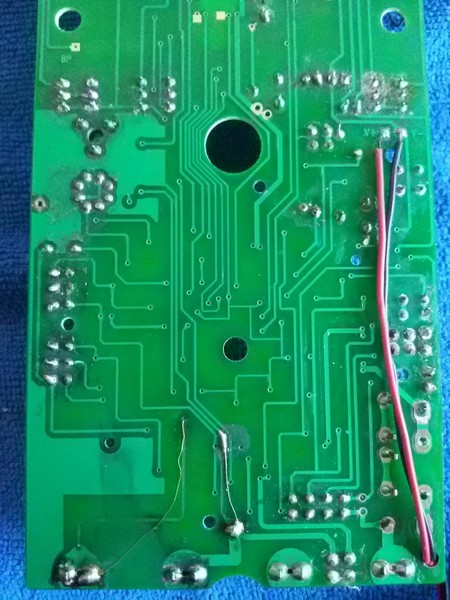

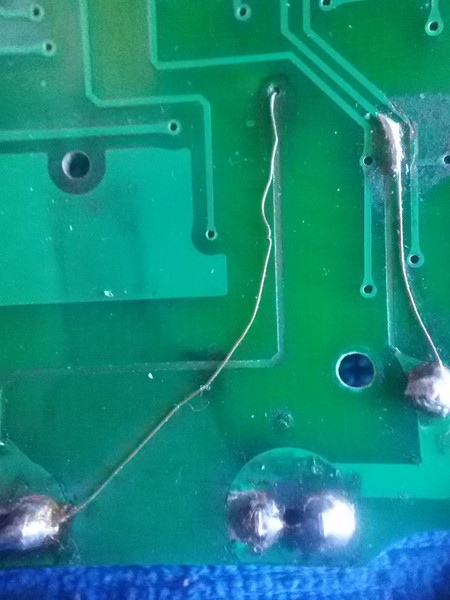

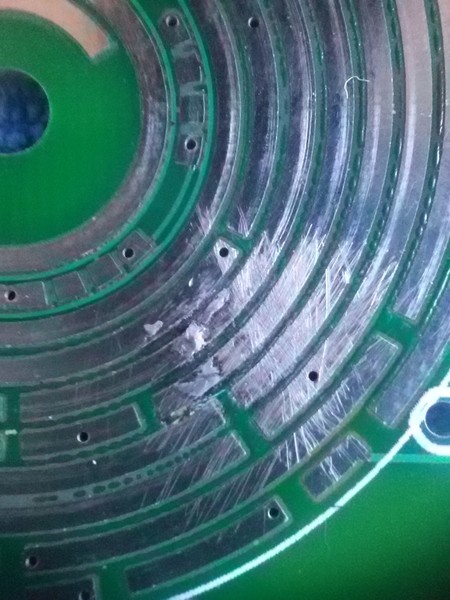

COM和VO插口铜箔烧断，后接八卦盘铜线焊点。

人艰不拆 · 2019-2-12 09:56:07

哈哈，拆了算了，留着也没用

勇闯沙滩 · 2019-2-12 10:24:20

人艰不拆发表于 2019-2-12 09:56
哈哈，拆了算了，留着也没用

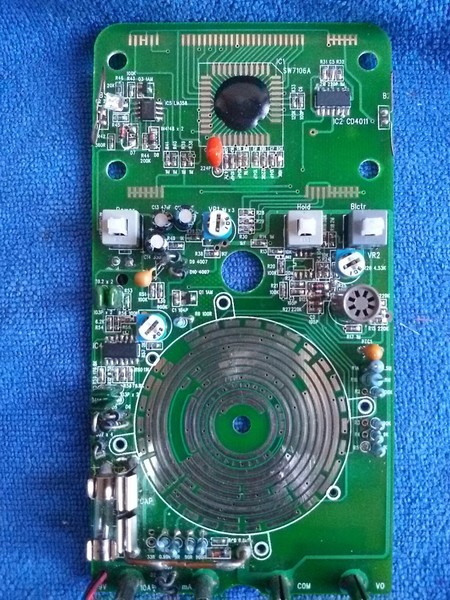

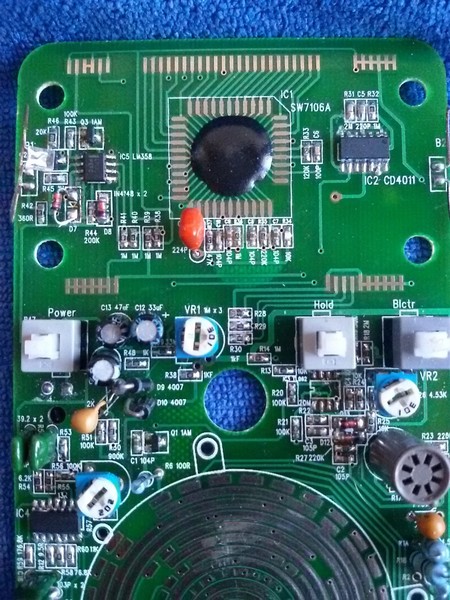

已经拆了七零八落一年多了，V片都丢没了，总想换个7106试试，板上丝印却写SW7106A，不知道与一般7106通用不？

kyhwhb · 2019-2-12 10:36:18

冲锋陷阵，受过重伤！

人艰不拆 · 2019-2-12 10:53:52

勇闯沙滩发表于 2019-2-12 10:24
已经拆了七零八落一年多了，V片都丢没了，总想换个7106试试，板上丝印却写SW7106A，不知道与一般7106通用 ...

焊盘少几个脚啊，这个还真不好说，看走线对比一下

勇闯沙滩 · 2019-2-12 15:37:17

人艰不拆发表于 2019-2-12 10:53
焊盘少几个脚啊，这个还真不好说，看走线对比一下

真没注意右面9个脚，看跑线挺费劲折腾不起。

人艰不拆 · 2019-2-12 16:07:55

勇闯沙滩发表于 2019-2-12 15:37
真没注意右面9个脚，看跑线挺费劲折腾不起。

看看振荡器接线位置，就差不多了，由此判断引脚排列一致与否

心梦在 · 2019-2-13 00:08:23

泰坦的表质量不错，现在很少见

qjf11 · 2019-2-15 13:46:31

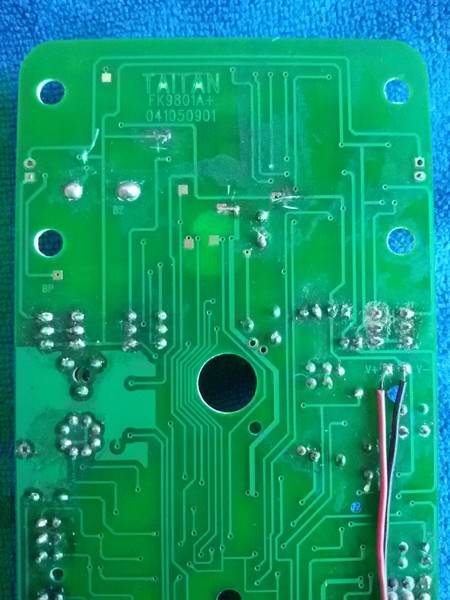

PCB上的FK9801A+,莫不是深圳福克代工的或是福克旗下的子品牌？
