500 型万用表测量50uA电流

现在测量一下 500 型万用表电流，用50uA档，测量看看表头线好不好，25uA电流，50uA电流。这个不是表头线圈电流，测量表头线圈电流，要拆开表壳，焊开表头线串接万用表测量，才是线圈电流和灵敏度电流。

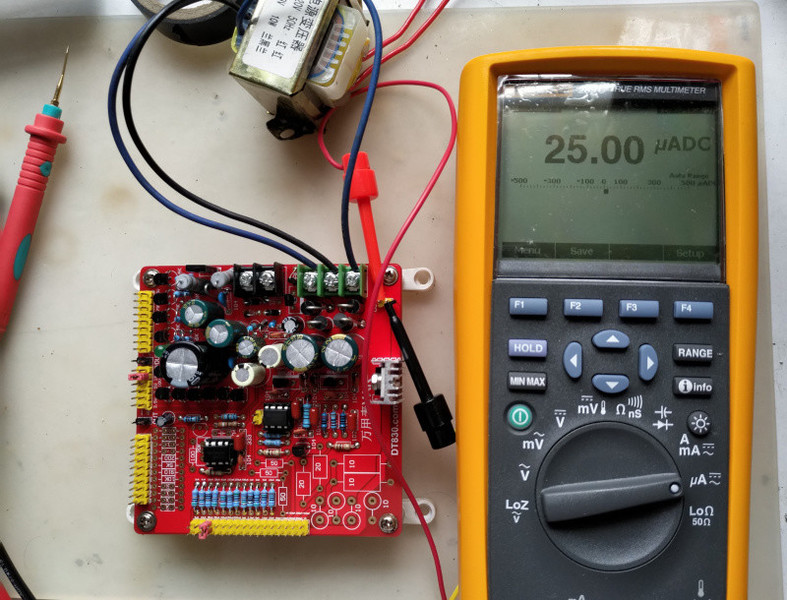

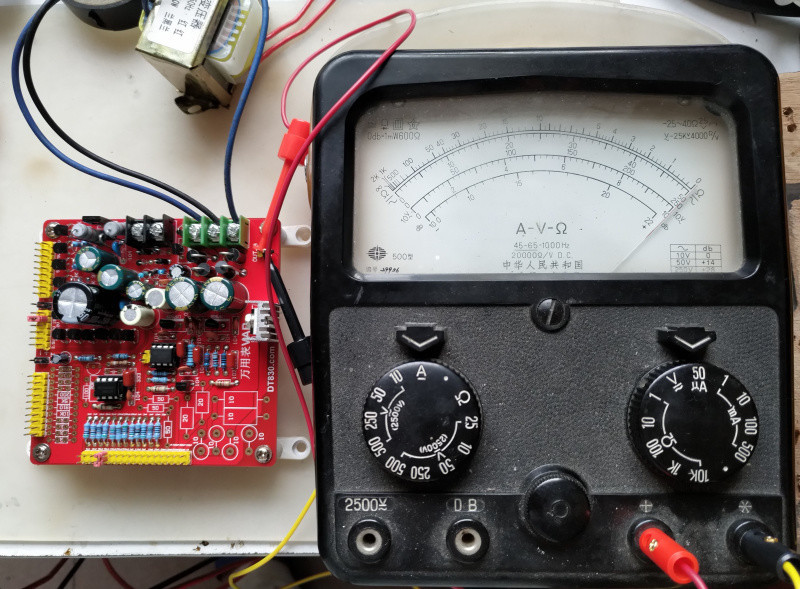

25uA电流，准确

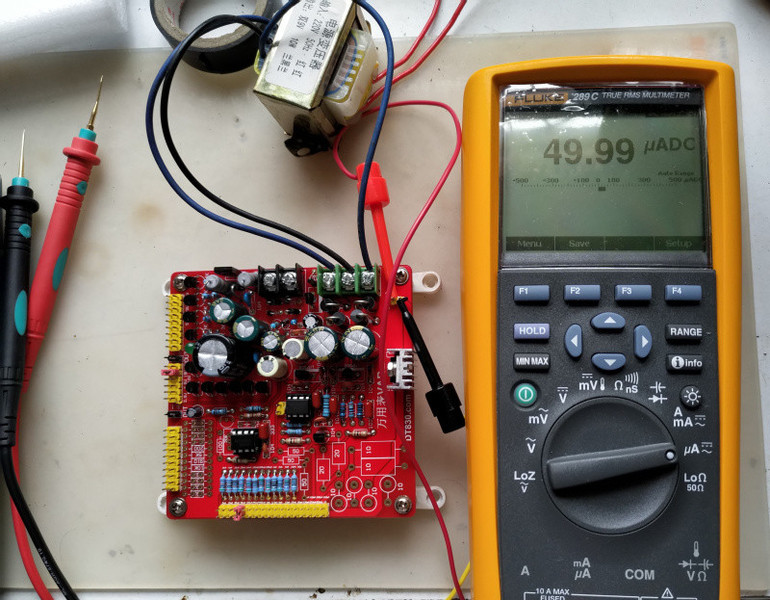

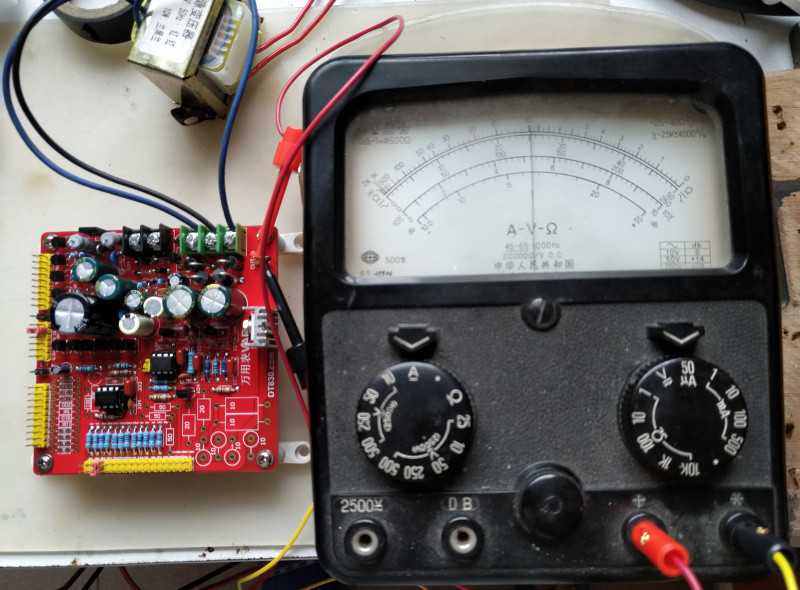

50uA电流，偏差少少，都算很好了

50uA稍高点约0.2格。

折算0.4%的精度赶上一般数字表了。

不过还是压线好看

chen131578 发表于 2019-3-30 11:30
50uA稍高点约0.2格。

折算0.4%的精度赶上一般数字表了。

500表，可以拆开机壳，调一下线绕电阻就得了。线性好的表头是调得的，线不好的就调不得。

说的是表头上的那个线圈吧。

chen131578 发表于 2019-3-30 12:16
说的是表头上的那个线圈吧。

不用调线圈的，就是表头上中间哪个，接有三条线的这个有三片接触片的就是，要小心的调整电阻接触片位置就得，一般调一点点就得。

那么问题来了，3个东西，哪个准呢

西林迷 发表于 2019-3-30 13:56
那么问题来了，3个东西，哪个准呢

你是说哪三个？

昨晚刚刚校准500型表的50uA档，今天就看到你这个贴

西林迷 发表于 2019-3-30 13:56
那么问题来了，3个东西，哪个准呢

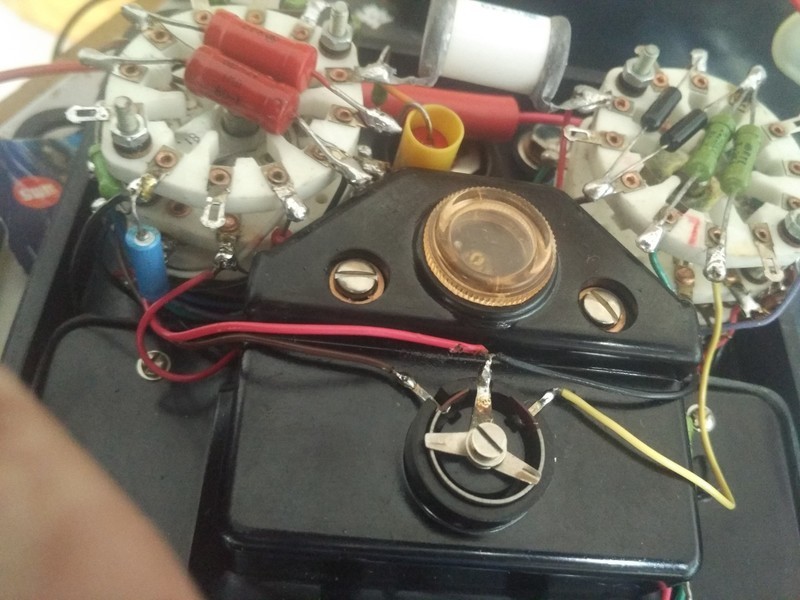

图中，中间接负，左侧接棕色的调表头电流（50uA）,右侧接黄线的调交流电压（10V）。

狮子王 发表于 2019-3-30 15:18
昨晚刚刚校准500型表的50uA档，今天就看到你这个贴

有这么神吗，碰巧，哈哈

chen131578 发表于 2019-3-30 15:59
图中，中间接负，左侧接棕色的调表头电流（50uA）,右侧接黄线的调交流电压（10V）。 ...

对的，微调一下就得。

刀刀压线最好

5448 发表于 2019-3-31 06:33
刀刀压线最好

我这个５００表本来是刀刀压线的，放久了，又差了一点点。

哈哈，我不喜欢500型，大众脸

人艰不拆 发表于 2019-3-31 10:13
哈哈，我不喜欢500型，大众脸

我也不喜欢的，可是工作喜欢，没办法啦

光速飞行 发表于 2019-3-31 10:22
我也不喜欢的，可是工作喜欢，没办法啦

什么工作，用这种表啊

人艰不拆 发表于 2019-3-31 10:49
什么工作，用这种表啊

哪种都用到，用到就用，不用就放

机械表和数字表产生误差的机理不一样。影响机械表线性的主要就是轴承，磁极气隙的均匀程度，游丝的弹性的线性程度可以不用考虑。只要加工精度高，刀刀压线不是问题。超过数字表的精度都能做出来，只是没有性价比了。

apple5050 发表于 2019-4-1 21:04
机械表和数字表产生误差的机理不一样。影响机械表线性的主要就是轴承，磁极气隙的均匀程度，游丝的弹性的线 ...

要批量做出才是，成本也不能太高，像手表一样买几十万谁要。
