给DT830-VAR基准做个电源

未雨绸缪-----先给DT830-VAR基准做个电源，双12V30W变压器有现成的，没有110V的用两个12V的串联成24V，大约接好后110V的出现260多V，经反复调各变压器接线相位，调出来113V。现在有个问题24V的却是26V，出来虚电了？用24V灯泡带负载测得23V，不知道行不行。

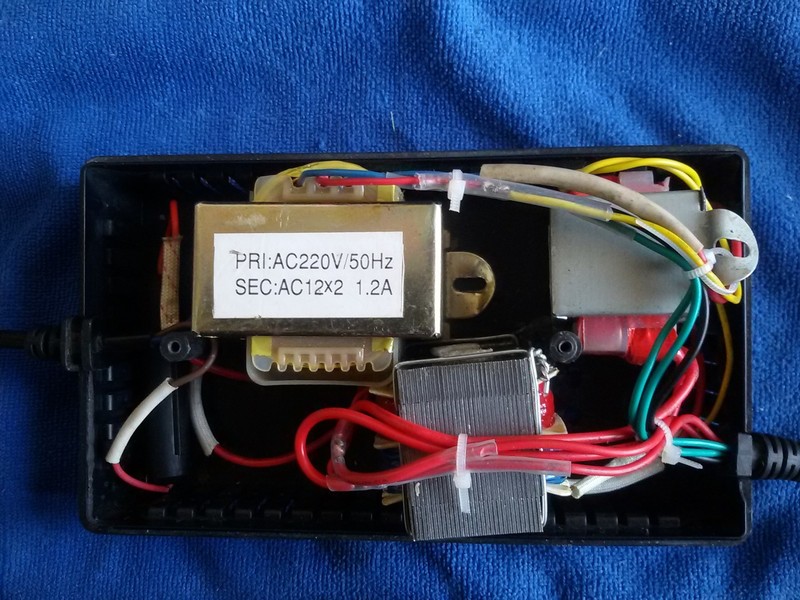

用3个变压器做的，装在电动车充电器盒里。

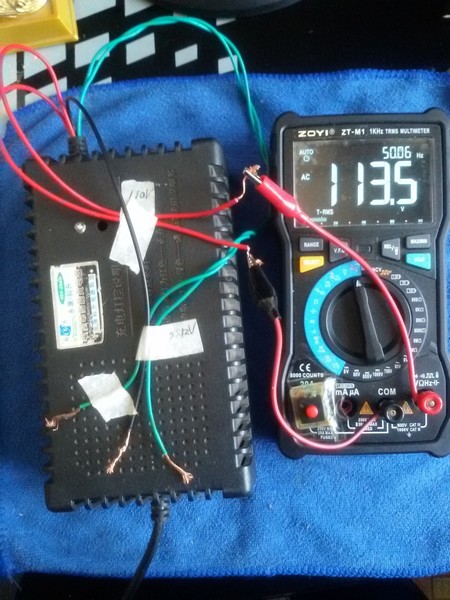

110V的

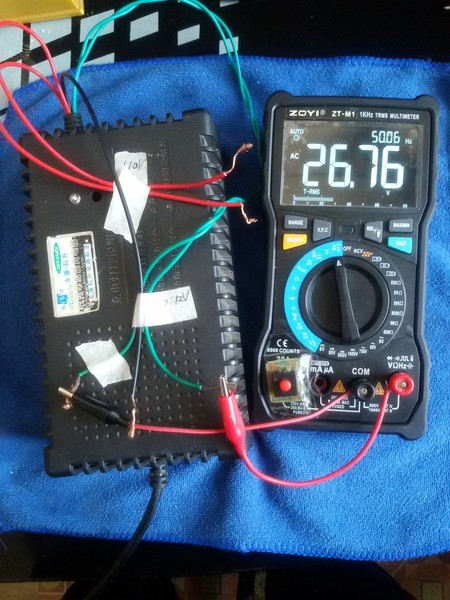

24V却是26V。

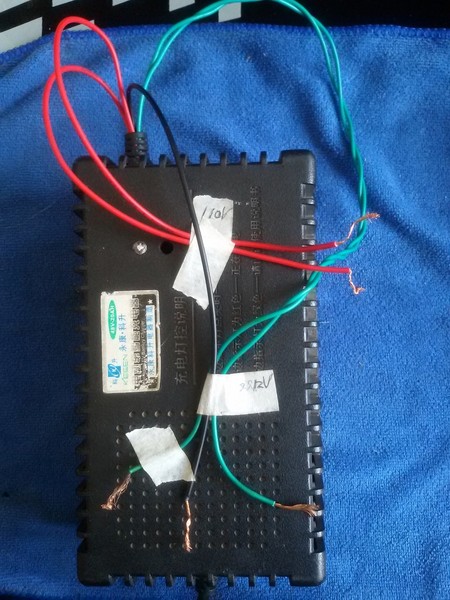

摆好线待测。

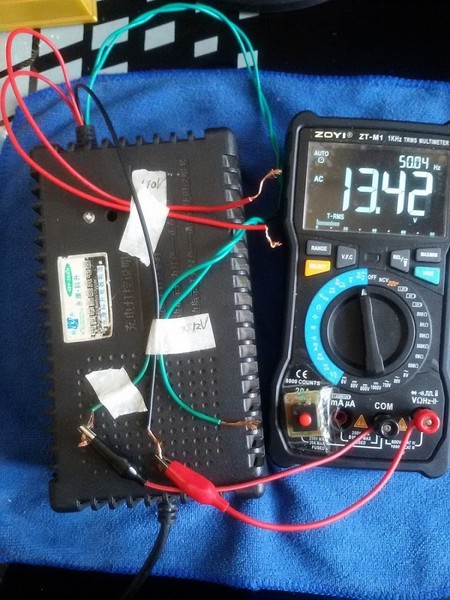

双12V的12V是13V多。

两个2X12V的变压器就行，用三个这样说不明白，得画两连图才能看明白。

估计中间有个9V变压器给另一个18V变压器倒用产生110V，所以三变压器

wgsd 发表于 2019-3-31 13:06
两个2X12V的变压器就行，用三个这样说不明白，得画两连图才能看明白。

就有一个现成的双12V，24V的有5个都太大放不了这个盒里了，单12V的很多，所以用两个12V的串联成24V用。

儒生 发表于 2019-3-31 16:11
估计中间有个9V变压器给另一个18V变压器倒用产生110V，所以三变压器

上面已说明白：用两个12V的串联成24V，就是没有标示的那两个小变压器。三变压器是因为別的24V放不了这个盒里了。

我猜是市电电压变了，然后你读出来的数值也就变了
而且最关键的是，是否真实有效值，这个可能也会改变电压读数吧？

西林迷 发表于 2019-3-31 17:20
我猜是市电电压变了，然后你读出来的数值也就变了
而且最关键的是，是否真实有效值，这个可能也会改变电压 ...

市电电压是216V，长年稍低。26V可能不是真有效值。

勇闯沙滩 发表于 2019-3-31 18:15
市电电压是216V，长年稍低。26V可能不是真有效值。

交流电我不是很懂，顺便问问，是否需要整流或者加个电容？

西林迷 发表于 2019-3-31 18:36
交流电我不是很懂，顺便问问，是否需要整流或者加个电容？

DT830-VAR基准是要的交流电，PCB上已经有整流和滤波了。那个26V与单边12V并上的24V不知道有没有关系。

没有这样用的，两个串连各自的负载不一样不会有想要的电压
明白你的连接方法了，可以的。26V电压正常的，空载电压要比带栽高百分之几的，与变压器的功率不同有区别。

有托福的6303D双路稳压电源，不知能代替双12V+24V不，没仔细分析基准供电。

chen131578 发表于 2019-3-31 20:14
有托福的6303D双路稳压电源，不知能代替双12V+24V不，没仔细分析基准供电。

论坛找不到贴子了。

勇闯沙滩 发表于 2019-3-31 18:15
市电电压是216V，长年稍低。26V可能不是真有效值。

你这就是快真有效值仪表，测出的交流就是真有效值。

虫虫乙 发表于 2019-3-31 22:16
你这就是快真有效值仪表，测出的交流就是真有效值。

对对，忘了这个茬了，M1就是真有效值的表。已经知道26V是变压器本身就电压高，什么都不接单测双12V变压器。

wgsd 发表于 2019-3-31 19:33
没有这样用的，两个串连各自的负载不一样不会有想要的电压
明白你的连接方法了，可以的。26V电压正常的，空 ...

你说的对，我已经什么都不接，单测双12V变压器。原来是变压器本身就电压高，单边12V是13V多，市电在220V时可达14V。另外有个问题请问：外接的这两组交流电源经基准上的整流滤波后，还有没有设置稳压电路？

chen131578 发表于 2019-3-31 20:14
有托福的6303D双路稳压电源，不知能代替双12V+24V不，没仔细分析基准供电。

你说的托福6303D双路稳压电源是直流电源，但是基准已经整流滤波，当然可以接到整流滤波后的。6303D是一个变压器，双路可以实现双12V，那么110V用的24V就实现不了。（没玩过成品可调电源不一定对。）

勇闯沙滩 发表于 2019-4-1 09:12
你说的托福6303D双路稳压电源是直流电源，但是基准已经整流滤波，当然可以接到整流滤波后的。6303D是一个 ...

嗯，实现一个双12V可以。

110V肯定不行。

双12+24V要看基准板两路电源的接法。24V的负端是否接的是双12V的负电源。

勇闯沙滩 发表于 2019-4-1 07:58
你说的对，我已经什么都不接，单测双12V变压器。原来是变压器本身就电压高，单边12V是13V多，市电在220V ...

基准高低压全有稳压。
