DT830-VAR-1819电压电流源加装各种插口

由于DT830-VAR-1819电压电流源PCB板功能太多，几个输出插针较小，我用杜邦线插头连接表笔线上，很方便实用。电阻测试输出端用电脑电源尾线的插口焊了个表笔座插口，不用不方便的鳄鱼夹了。插双12V的头插座是汽车电器用的，110V是汽车灯用的，这两个插头插座即小通电流还好阻值小。跳线帽太小加了个电容用胶粘上拿着很稳实用。MOS管用个类似直板烫发的空心加可插拔的双铝散热板，1A温升还可以，没敢用时间太长，以后慢慢玩，弄透就好了。

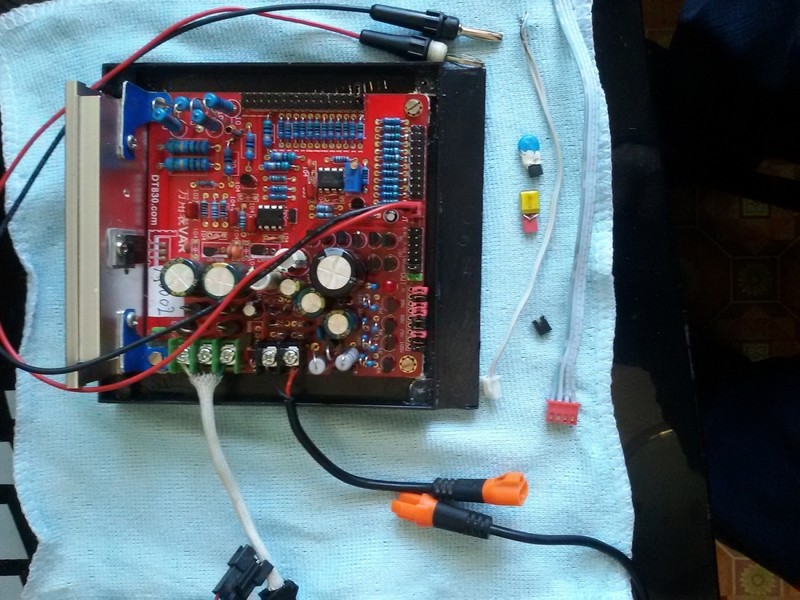

各种插口。

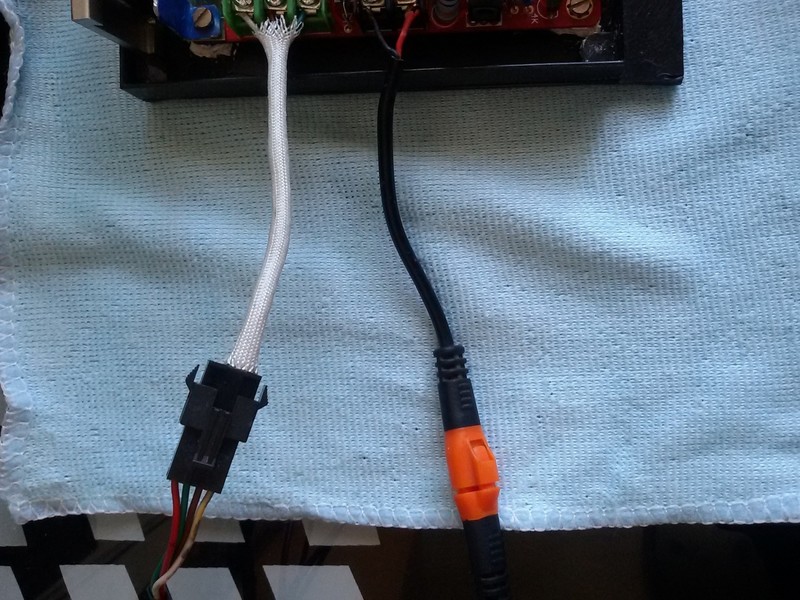

双12V-110V的插头插座。

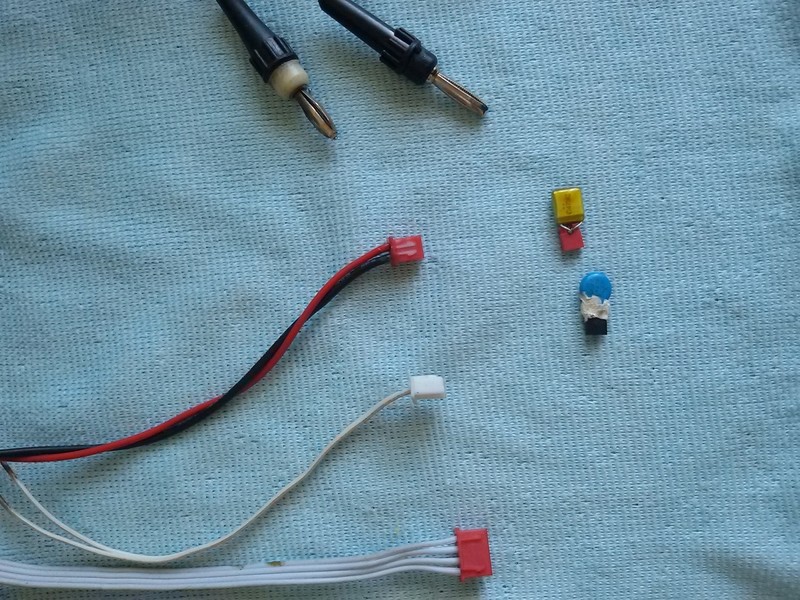

跳线帽太小加了个电容，杜邦线插头连接表笔线上。

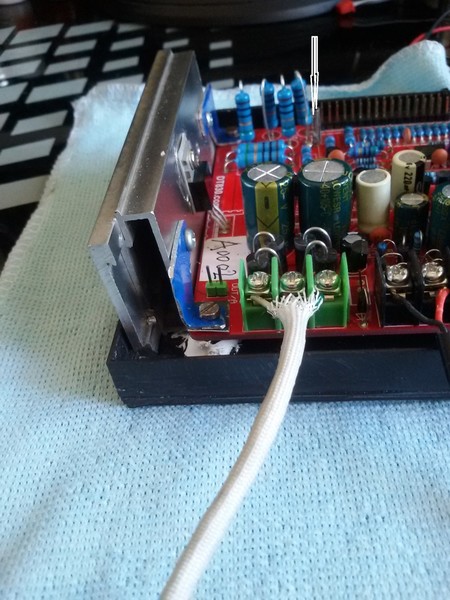

MOS管用个类似直板烫发的空心加可插拔的双铝散热板。

思路不错，值得借鉴，感谢共享！
