DTM0660方案万用表改造RS232数据传输

发表于：2019-5-21 13:27:45 11319
万用表
主题类别: 制作_改装
仪表品牌: DIY自制
显示方式: 6000字
型号或关键字: DTM0660

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
英文原文链接：http://www.kerrywong.com/2016/03/19/hacking-dtm0660l-based-multimeters/
大致原理就是先在24c02 eeprom中打开RS232功能，然后万用表焊接红外二极管发射信号，再通过红外接收转USB串口适配器。

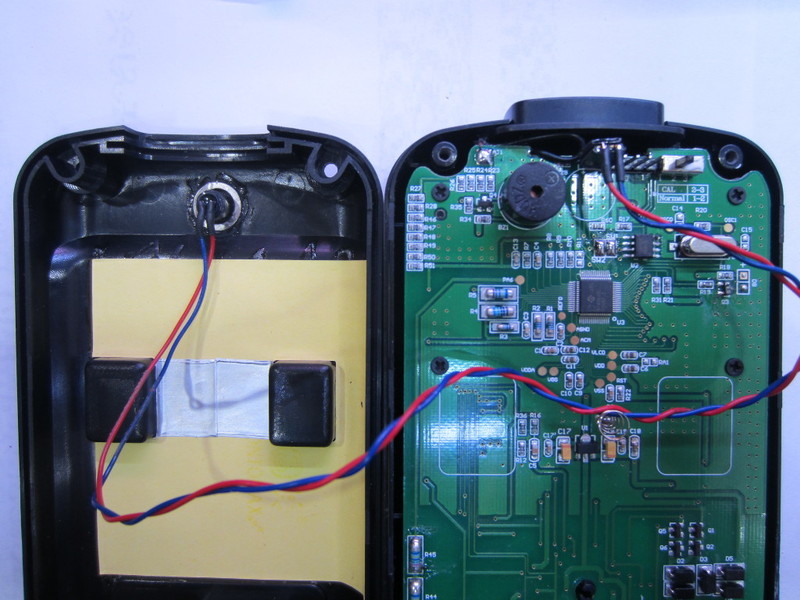

原文中的万用表，本身预留了红外的焊盘

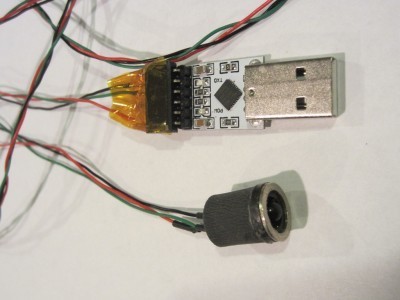

用到的usb串口适配器

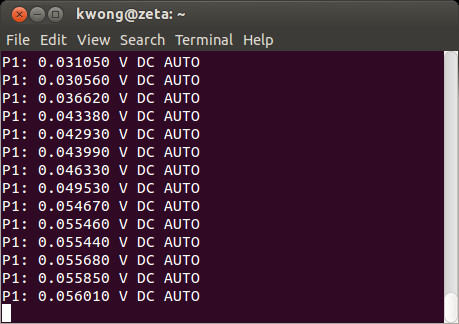

软件

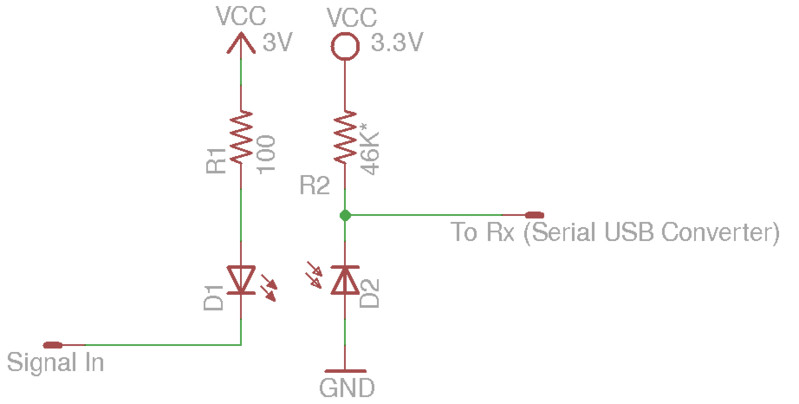

电路图（仅发送数据）

网上有DTM0660方案手册，里面内容很详细
DTM0660中文手册.pdf (712.92 KB, 下载次数: 698) ，老外还是根据中文手册改的

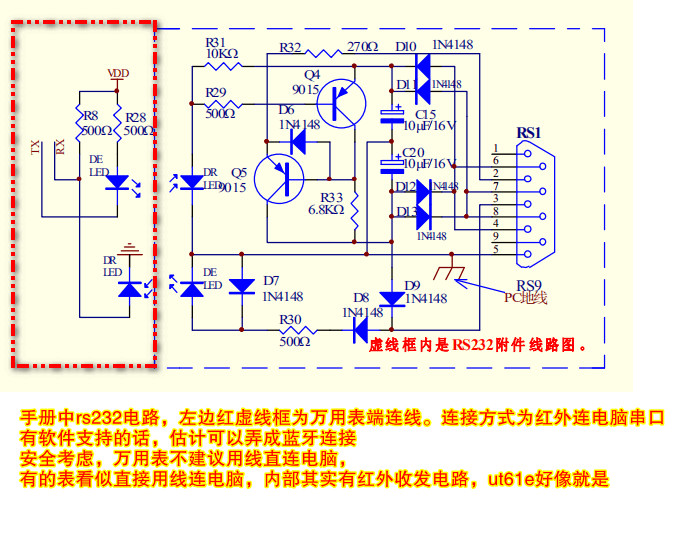

硬件部分：手册中的rs232电路（似乎是收发数据）

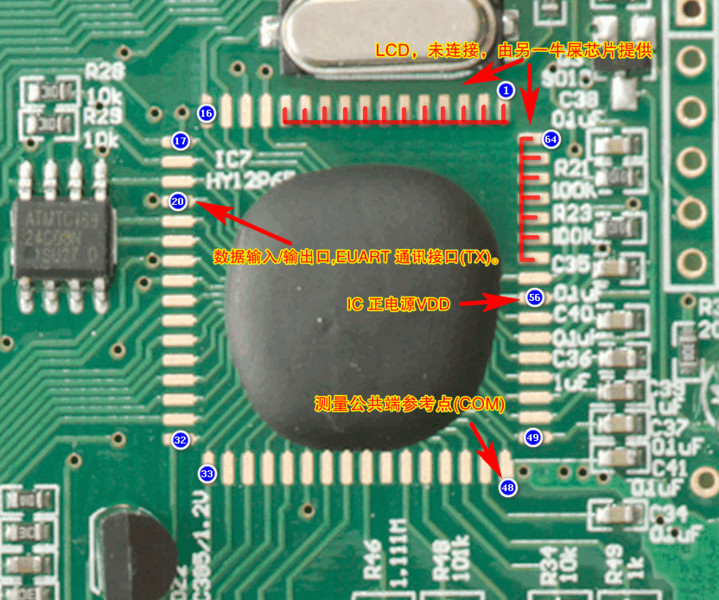

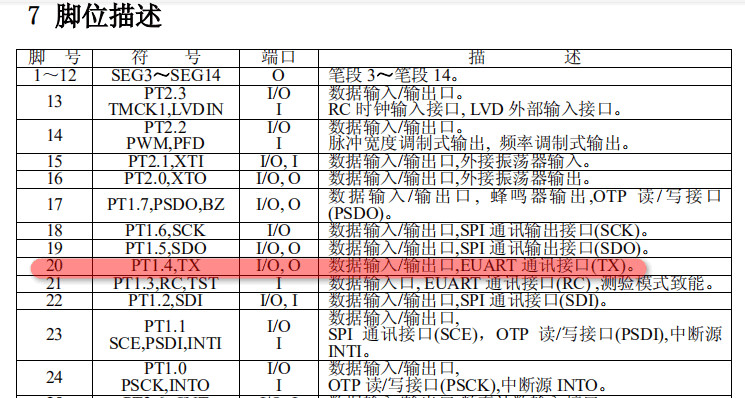

对于没有预留红外二极管焊盘的万用表，可考虑将红外二极管连接到芯片焊盘，下图为根据手册对照出的某型号万用表的焊盘

eeprom部分：

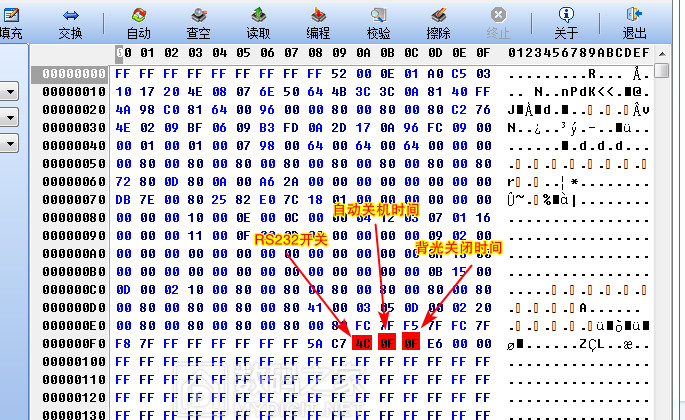

按照老外的说法，图中4C（不同万用表数值不同，位置相同），转换为二进制：‭0100 1100‬，红字0标识RS232功能关闭，改为1打开，其它数字不变，即改为0100 1110，转换为16进制4E

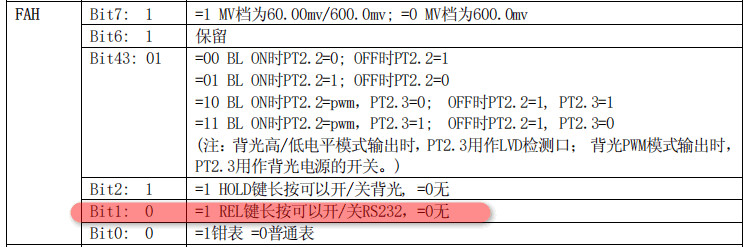

手册中相关说明：

目前可用软件似乎不多，老外用的是Linux平台的开源软件，其它厂家的软件不清楚是否支持改造后的表。还有个小问题是大多万用表屏幕没有预设相应的提示。

注：以上仅为理论分析，手头没有炮灰表做实验，有兴趣的坛友可以试试




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

5453007 数字探长D 2019-5-21 14:15:24
厉害，学习了，可惜没有表。
2019-5-21 14:15:24 回复
人艰不拆 数字王者I 2019-5-21 14:54:08

厉害，学习了，可惜没有表
2019-5-21 14:54:08 回复
勇闯沙滩 数字大神J 2019-5-21 15:42:58
好资料，谢谢分享。
2019-5-21 15:42:58 回复
Yob 数字梦想家E 2019-5-21 16:57:33
用光耦来做隔离
2019-5-21 16:57:33 回复
wgsd 数字大神J 2019-5-21 22:00:00
这个与主程序相关，如M1的该功能，还有其它管脚的原功能，都被主程序改做其它用途了，在24C里已无法改回。M1现在的FAH就是6E，长按REL键已经是照明灯的开关了。
2019-5-21 22:00:00 回复
zwillhill 楼主     数字探长D 2019-5-26 00:28:15
wgsd 发表于 2019-5-21 22:00
这个与主程序相关，如M1的该功能，还有其它管脚的原功能，都被主程序改做其它用途了，在24C里已无法改回。M ...

是的，能不能改还是分具体型号。目前已知能改的表是卡片表vc921，hp890cn
2019-5-26 00:28:15 回复
散淡021 数字大神J 2019-5-26 06:57:45
谢谢分享，楼主玩得很熟，学习了
2019-5-26 06:57:45 回复
白不分 数字大师F 2019-5-27 05:30:15
这个厉害了。
2019-5-27 05:30:15 回复
wgh1027 数字大神J 2019-6-10 22:40:48
这个还得有软件才行。
2019-6-10 22:40:48 回复
欧米伽阻抗 数字梦想家E 2020-7-15 14:19:44
楼主表述非常详细，并附带图片说明更加直观，就是.....................看不懂
2020-7-15 14:19:44 回复
