众仪ZT-X万用表改造背光颜色

发表于：2019-6-1 10:17:04 12592
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: ZT-X

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

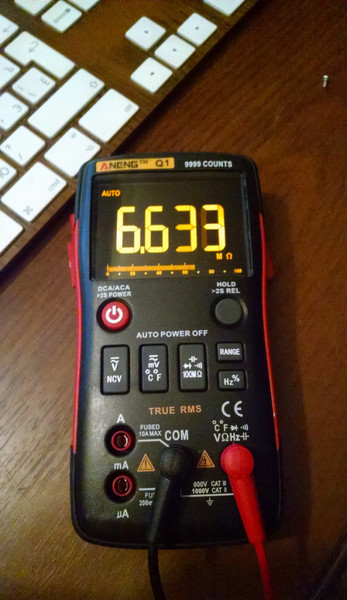

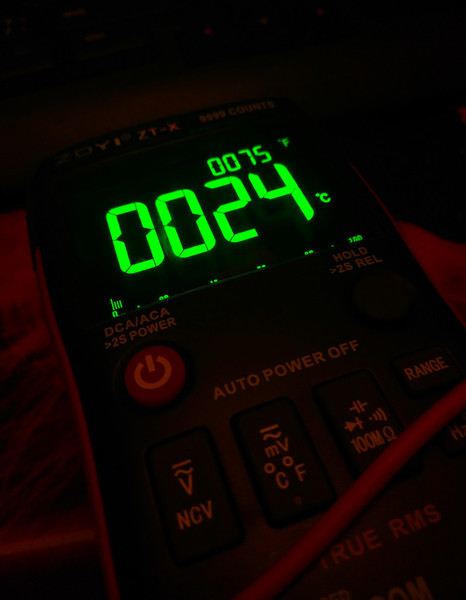

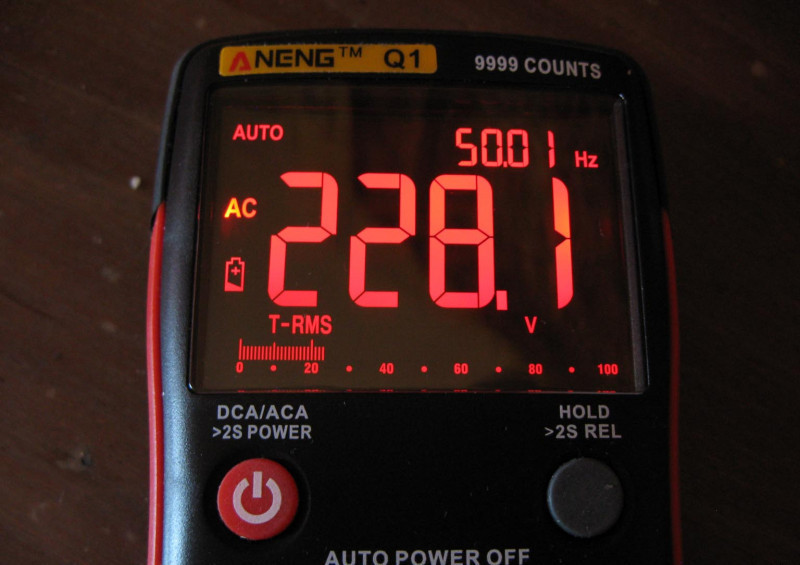

转自外网，先上效果图



========================================
改造方法：

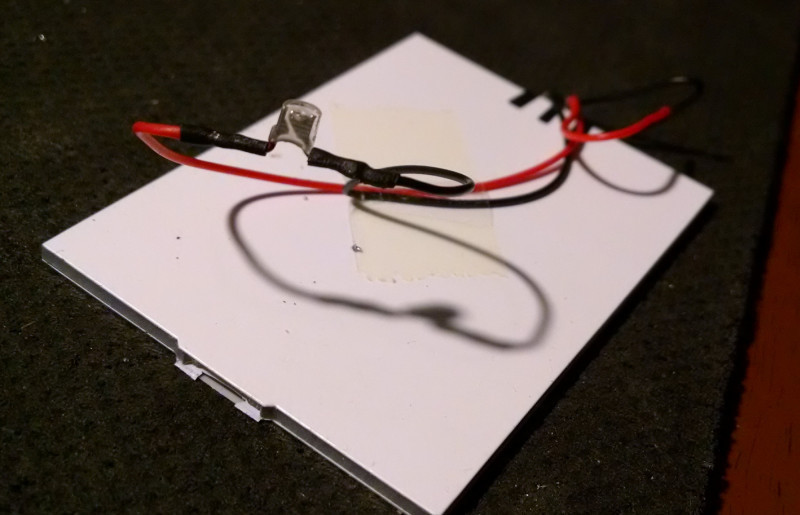

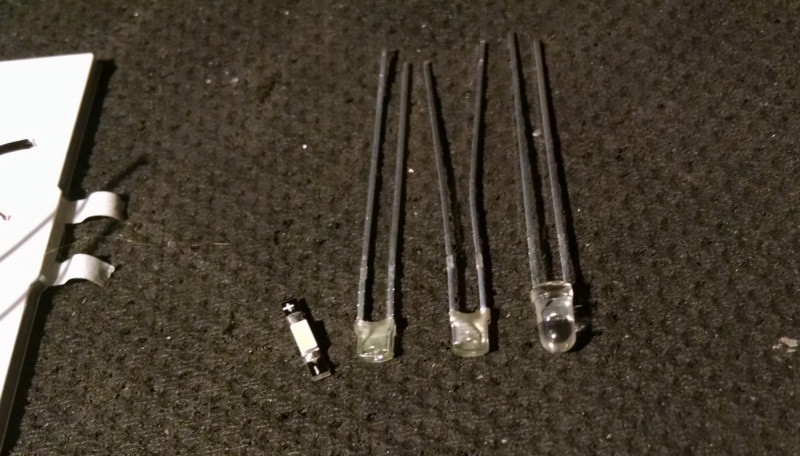

先拆除原LED

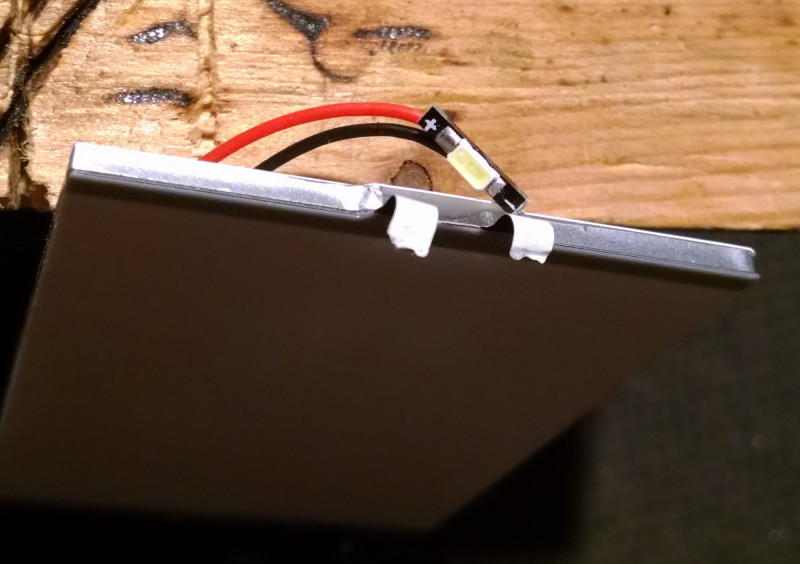

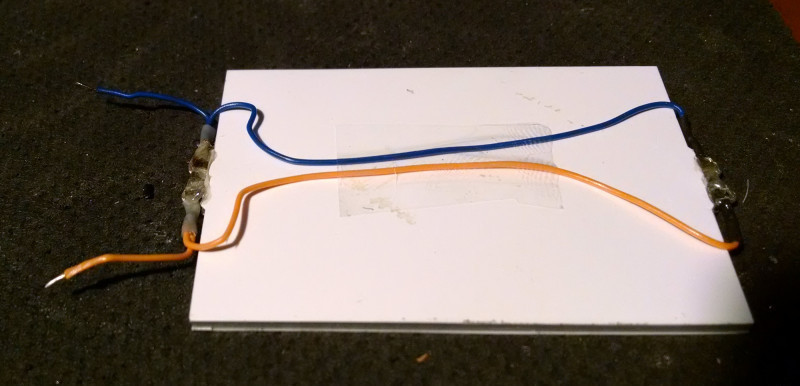

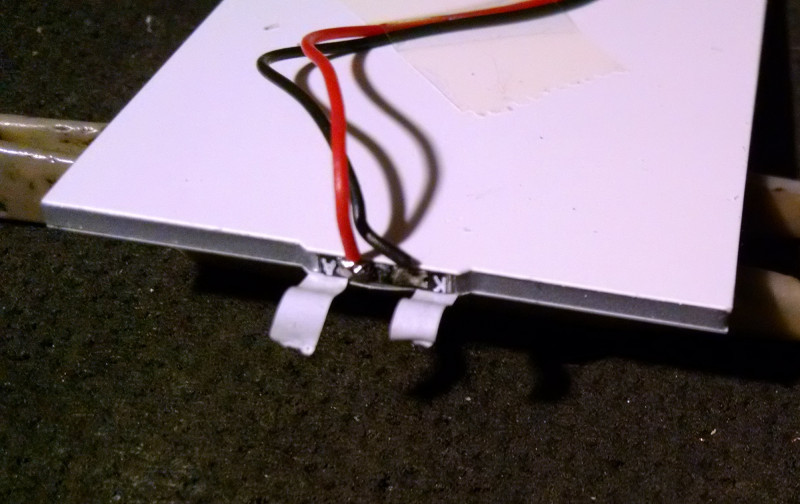

更换LED并固定（换贴片更好安装）

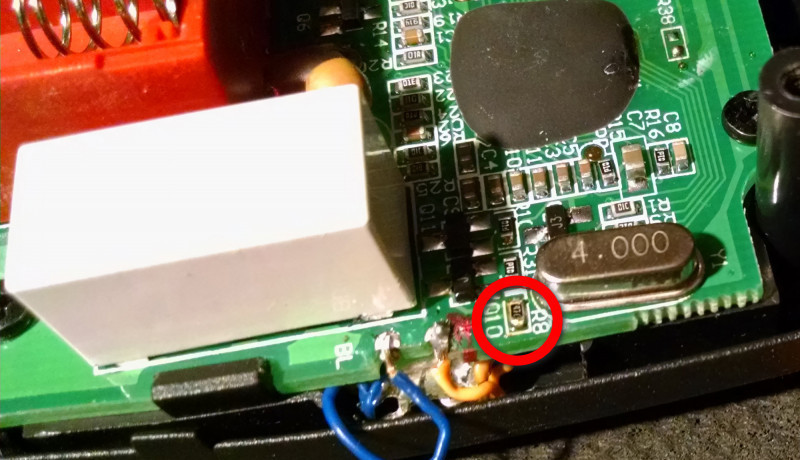

原白色LED电流20mA，更换黄色LED后电流35mA，下图红圈处10欧电阻换成47欧左右，可降低LED电流（36欧时电流20mA）

收藏
送赞
分享

评分

参与人数 1仪表币 +30 收起 理由
人艰不拆 + 30 赞一个!

查看全部评分总评分 : 仪表币 +30

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（31）

人艰不拆 数字王者 2019-6-1 10:39:39
两个led并联的啊
2019-6-1 10:39:39 回复
人艰不拆 数字王者 2019-6-1 10:40:17
这个可以试试，白色不太好看
2019-6-1 10:40:17 回复
zwillhill 楼主     数字探长 2019-6-1 10:47:17
人艰不拆 发表于 2019-6-1 10:40
这个可以试试，白色不太好看

绿色那个感觉很复古，效果不错，很多老台表都是绿色字符。难度不高，可以尝试。
2019-6-1 10:47:17 回复
勇闯沙滩 数字大神 2019-6-1 10:48:00
绿色和红色好看，可以改改玩玩。
2019-6-1 10:48:00 回复
锐意如风 数字探长 2019-6-1 11:43:26
万用表也要搞光污染？
2019-6-1 11:43:26 回复
wgsd 数字大神 2019-6-1 11:51:14
zwillhill 发表于 2019-6-1 10:47
绿色那个感觉很复古，效果不错，很多老台表都是绿色字符。难度不高，可以尝试。 ...

过去都是黄绿，后期才出3V的翠绿。
2019-6-1 11:51:14 回复
5453007 数字探长 2019-6-1 12:41:55
这个绿还可以，红的太不好看
2019-6-1 12:41:55 回复
chen131578 数字精灵 2019-6-1 13:01:00
花样玩法
2019-6-1 13:01:00 回复
白不分 数字大师 2019-6-1 16:41:03
这个改得好看
2019-6-1 16:41:03 回复
刘大大 数字梦想家 2019-6-1 16:58:46
这个可以风骚的效果
2019-6-1 16:58:46 回复
星星123 数字精灵 2019-6-1 17:50:21
这折腾的有点意思，如果还想继续，可以搞个不断变色的呼吸背光，这个创意怎么样？
2019-6-1 17:50:21 回复
zwillhill 楼主     数字探长 2019-6-1 17:52:32
星星123 发表于 2019-6-1 17:50
这折腾的有点意思，如果还想继续，可以搞个不断变色的呼吸背光，这个创意怎么样？ ...

搞RGB可以理解，不时换个颜色。呼吸灯就没法读数了吧
2019-6-1 17:52:32 回复
星星123 数字精灵 2019-6-1 18:26:19
zwillhill 发表于 2019-6-1 17:52
搞RGB可以理解，不时换个颜色。呼吸灯就没法读数了吧

呼吸灯可以调暗一些的，在调好后，也不影响读数。

目前好象没有变色万用表，

所以希望 想 继续折腾的.可以向变色万用表这方面努力下！
2019-6-1 18:26:19 回复
zwillhill 楼主     数字探长 2019-6-1 18:54:21
星星123 发表于 2019-6-1 18:26
呼吸灯可以调暗一些的，在调好后，也不影响读数。

目前好象没有变色万用表，

要真那样，厂家估计会被骂的很惨
2019-6-1 18:54:21 回复
星星123 数字精灵 2019-6-1 19:39:49
zwillhill 发表于 2019-6-1 18:54
要真那样，厂家估计会被骂的很惨

不排除这种可能。嘴长在不同的人头上，说法也肯定五花八门
2019-6-1 19:39:49 回复
atz123 数字王者 2019-6-1 20:19:52
楼主请教下，能不能直接改动您图中那个电阻以实现LED的亮度减小呢？
校正ZT－X的温度档时，发现这个电阻是和LED串联的。一直有这个想法，没敢动
2019-6-1 20:19:52 回复
zwillhill 楼主     数字探长 2019-6-1 20:51:43
atz123 发表于 2019-6-1 20:19
楼主请教下，能不能直接改动您图中那个电阻以实现LED的亮度减小呢？
校正ZT－X的温度档时，发现这个电阻是 ...

请教二字不敢当。我自己没有这个表，都只是网上搜集的资料。关于ZT-X的亮度，隔壁论坛有个帖子里有两个方法：
坛友改了背光。我也觉得太亮了。没有必要。不改的话是25mA的背光。现在改100欧姆后是4ma.改300欧姆是1.4ma..我觉得这个亮度还可以。
想降低亮度没必要拆表，换镍氢充电电池就行了。

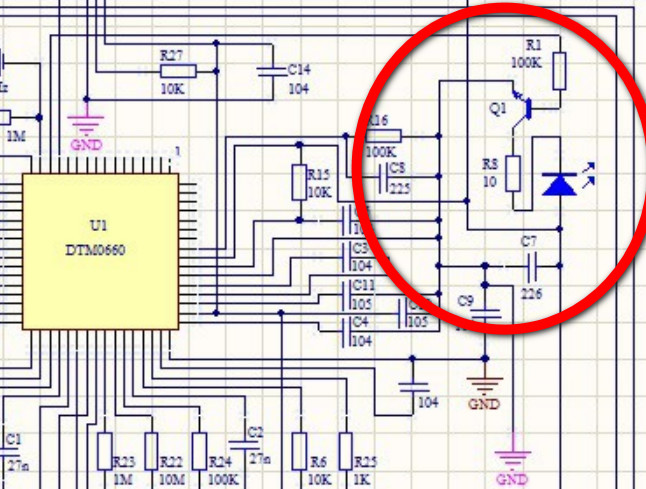

本坛也有该表的电路图，10欧的R8串联到LED是没错的。
2019-6-1 20:51:43 回复
veteran 数字梦想家 2019-6-1 22:02:46
改装的不错！
2019-6-1 22:02:46 回复
kyhwhb 数字大神 2019-6-2 06:15:08
五彩背光，漂亮！
