用ZT219测测DT830-VAR的mV档基准

发表于:2019-5-27 10:48:32 4676
标准件&校基准源
主题类别: 实测(简单)
标准件类型:
仪表品牌: DIY自制
型号或关键字: DT830-VAR-1819

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
DT830-VAR的mV档基准是可调的,用ZT219四位半表测出来比较好看,2.5v以上档就不能调了。

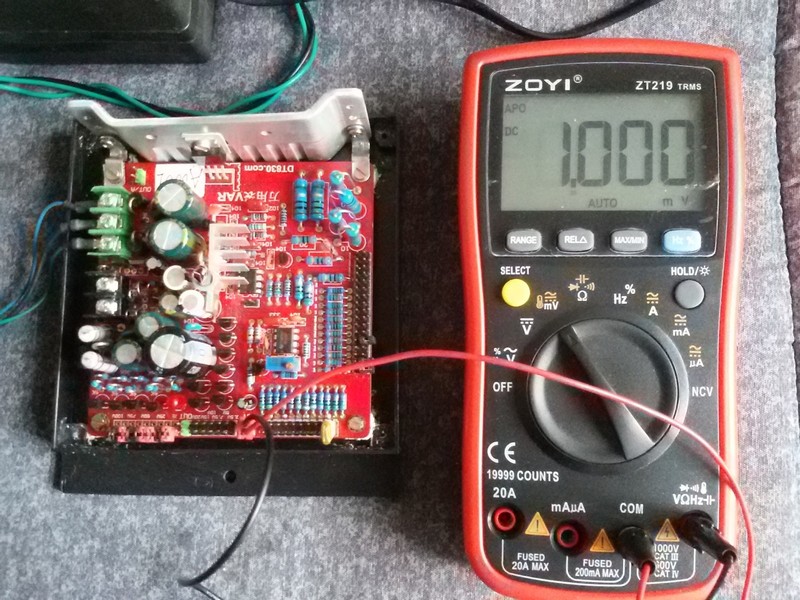

1mv

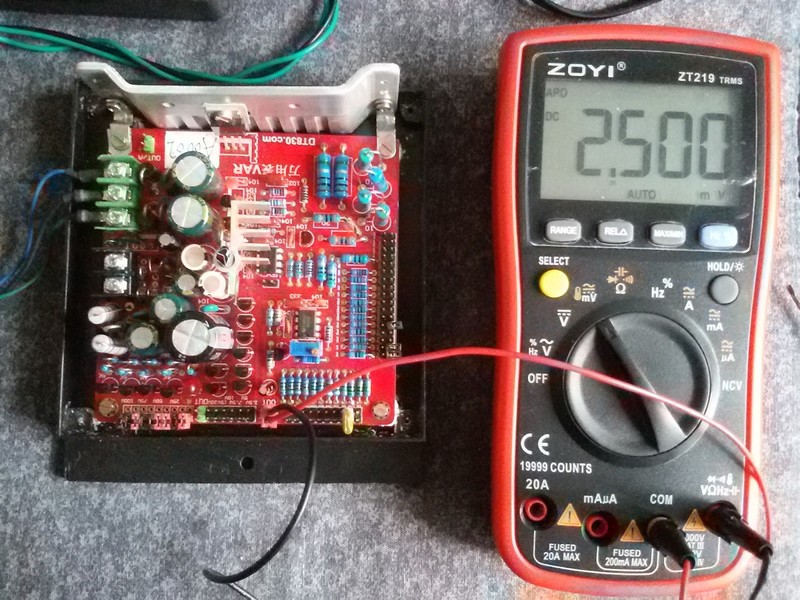

2.5mv

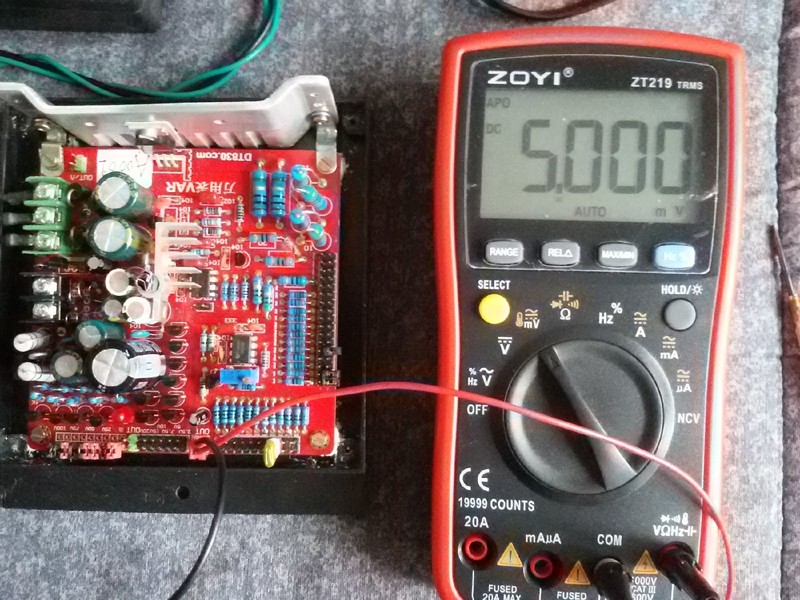

5mv

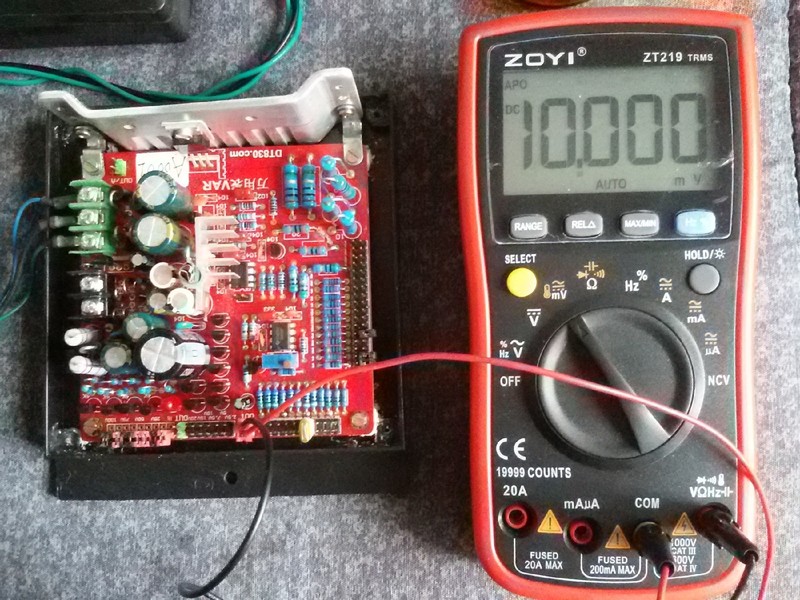

10mv

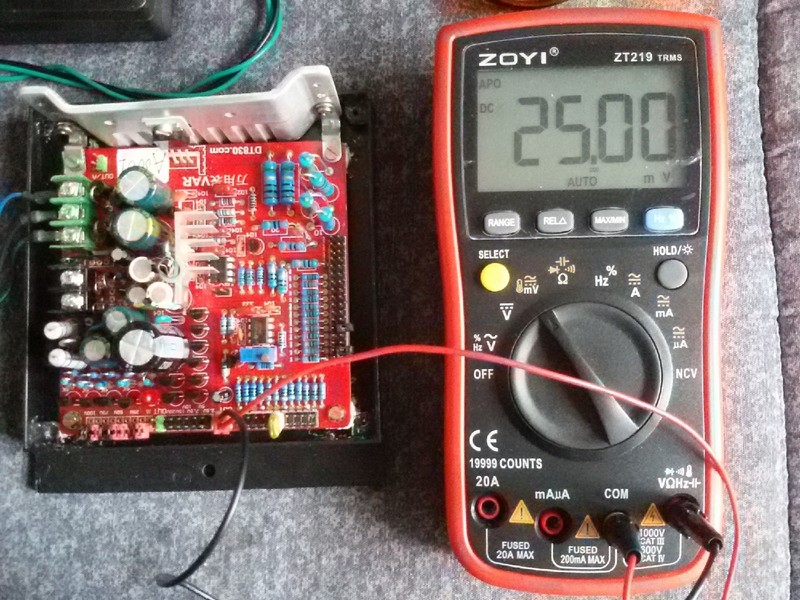

25mv

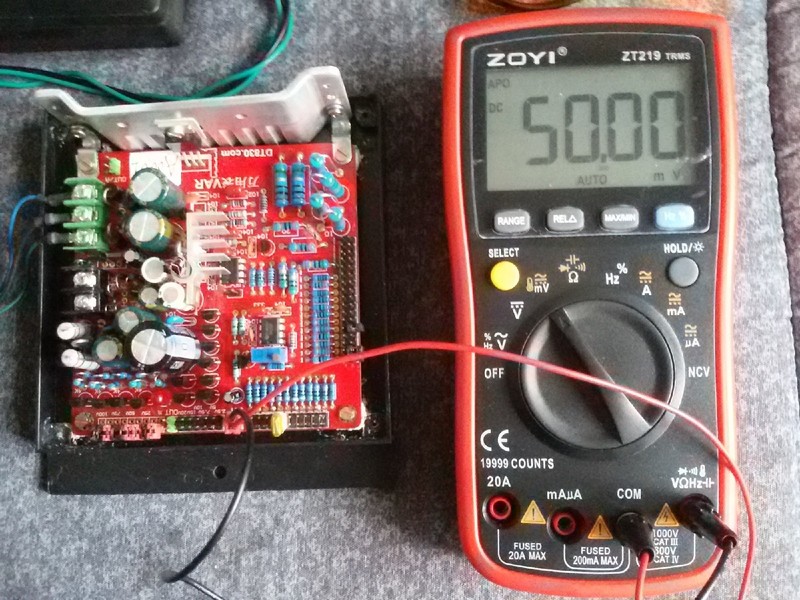

50mv

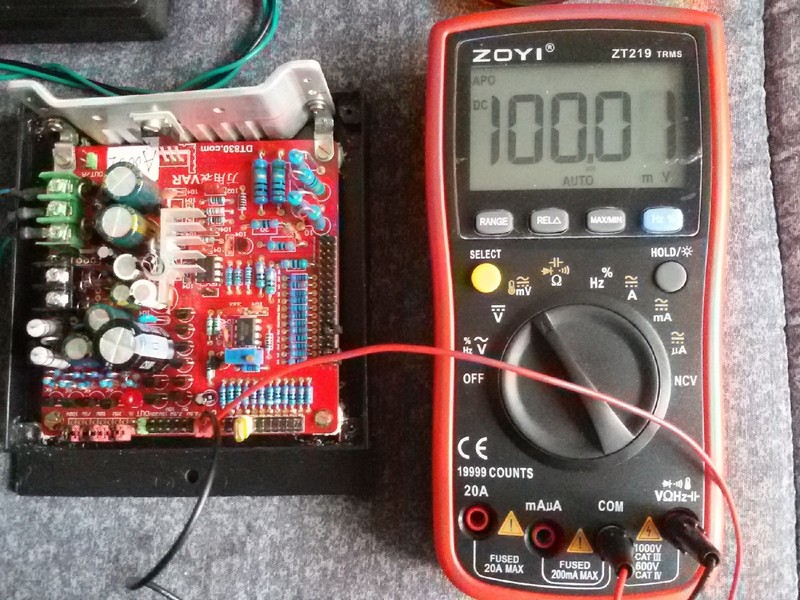

100mv
250mv

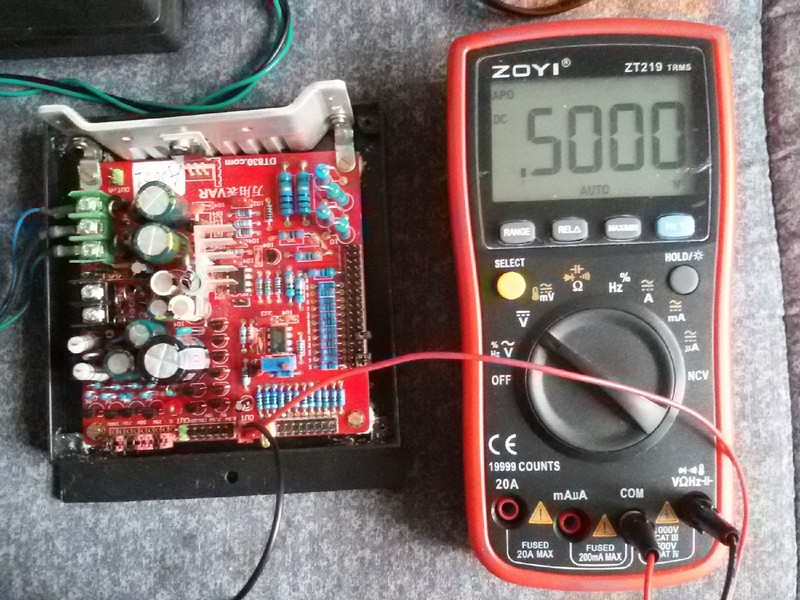

500mv

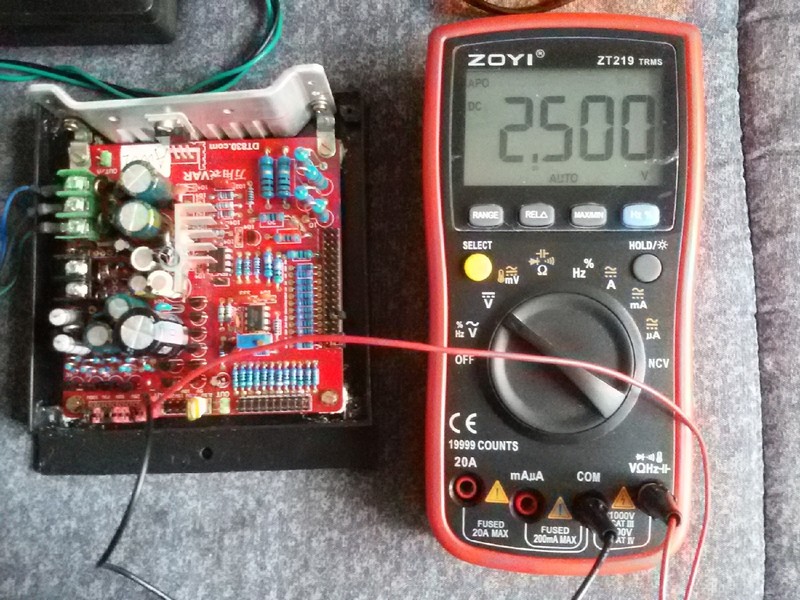

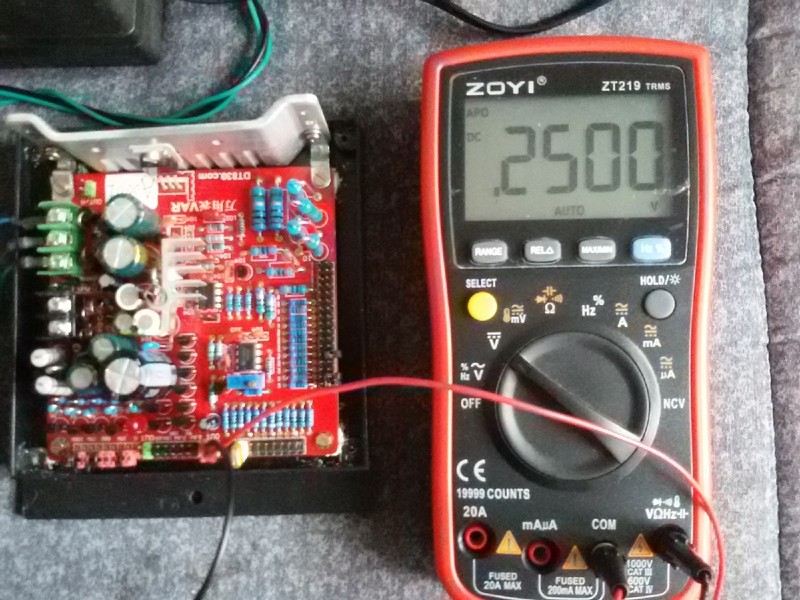

2.5v

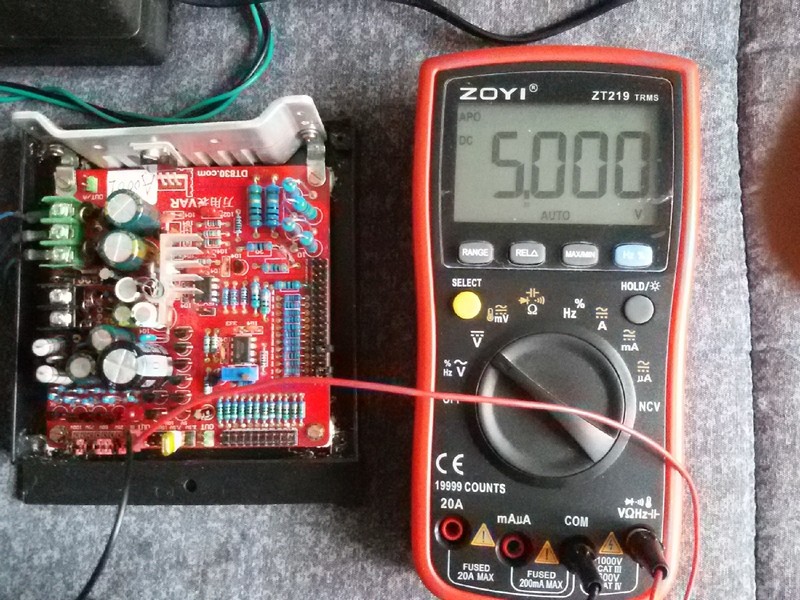

5v

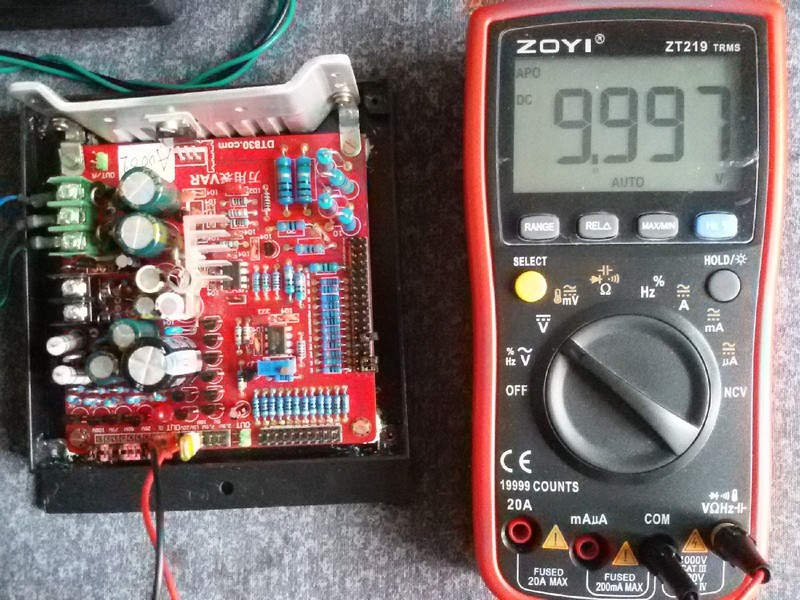

10v

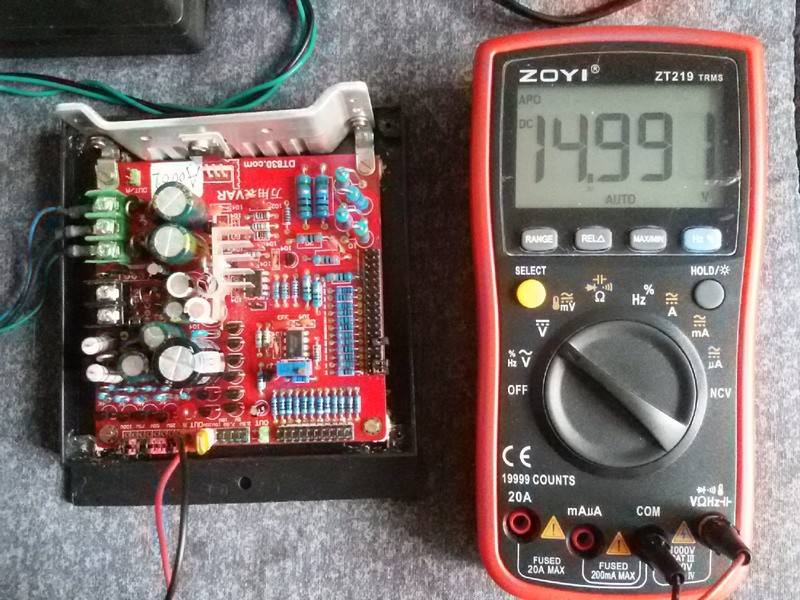

15v

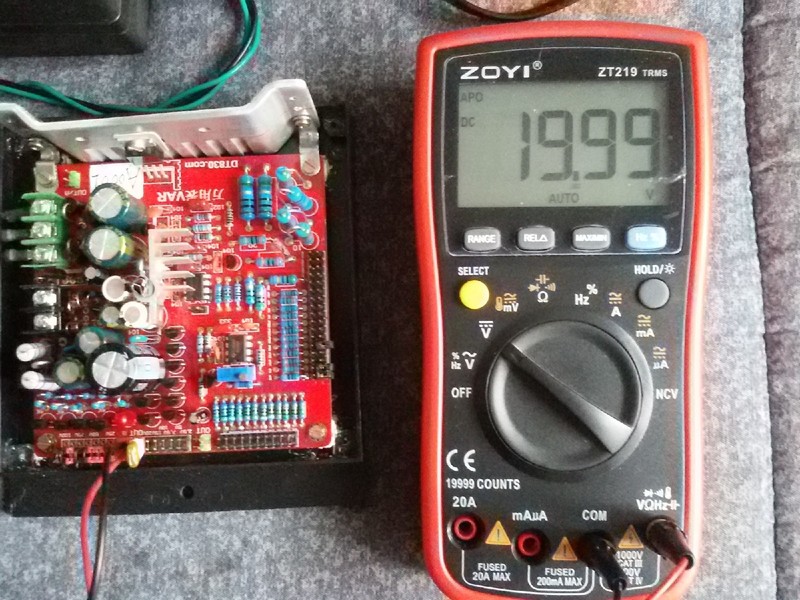

20v


收藏
送赞
分享

发表回复

评论列表(12)

wgsd 数字大神 2019-5-27 10:53:03
数字不错,你是怎样调准的?
2019-5-27 10:53:03 回复
勇闯沙滩 楼主     数字大神 2019-5-27 11:09:16
wgsd 发表于 2019-5-27 10:53
数字不错,你是怎样调准的?

调那个蓝色的小微调就行。
2019-5-27 11:09:16 回复
wgsd 数字大神 2019-5-27 11:14:40
勇闯沙滩 发表于 2019-5-27 11:09
调那个蓝色的小微调就行。

奥,这.....是表校基准了,而且也不可能记住可调每次的位置。这个可调是运放调零用的。
2019-5-27 11:14:40 回复
43545 管理员 2019-5-27 11:43:28
勇闯沙滩 发表于 2019-5-27 11:09
调那个蓝色的小微调就行。

看论坛我写的说明书!那个是把电压部分跳线帽拔掉,万用表接上调成0.000V的
2019-5-27 11:43:28 回复
勇闯沙滩 楼主     数字大神 2019-5-27 12:45:46
43545 发表于 2019-5-27 11:43
看论坛我写的说明书!那个是把电压部分跳线帽拔掉,万用表接上调成0.000V的
...

我知道说明书是说微调是调零用的,当时看了很多遍,也按说明试着调了调,发现还可以按上面方法调着玩,当然不能一劳永逸,也不能作为标准基准用,容易引入歧途,这么做不谨慎了。
2019-5-27 12:45:46 回复
光速飞行 数字大神 2019-5-27 13:21:51
本帖最后由 光速飞行 于 2019-5-27 13:34 编辑

OP07芯片,有0.8mV~1mV的噪声,3脚短接到地后,调整电位器,使输出脚6脚电压为,0.000V,然后断开短接3脚的接线,6脚输出的才是真实的电压。
2019-5-27 13:21:51 回复
人艰不拆 数字王者 2019-5-27 15:00:24
哈哈,楼主造假,我说怎么这么精确呢
2019-5-27 15:00:24 回复
chen131578 数字精灵 2019-5-27 15:41:28
数值很好看
2019-5-27 15:41:28 回复
散淡021 数字大神 2019-5-27 15:51:06
谢谢分享!
楼主做得真快,外壳也搞好了
2019-5-27 15:51:06 回复
勇闯沙滩 楼主     数字大神 2019-5-27 17:36:42
人艰不拆 发表于 2019-5-27 15:00
哈哈,楼主造假,我说怎么这么精确呢

明白人,啥也不说了。
2019-5-27 17:36:42 回复
wgsd 数字大神 2019-5-28 09:42:10
勇闯沙滩 发表于 2019-5-27 17:36
明白人,啥也不说了。

想校到那样的数字太费事,得调排针旁那一排各档的电阻,即便调好,能保准多长时间也很难说。
2019-5-28 09:42:10 回复
白不分 数字大师 2019-5-29 16:15:16
219确实好表
2019-5-29 16:15:16 回复
