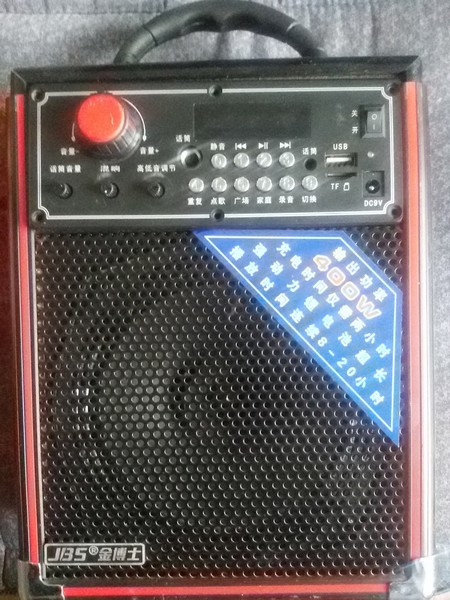

广场舞音响没声音了

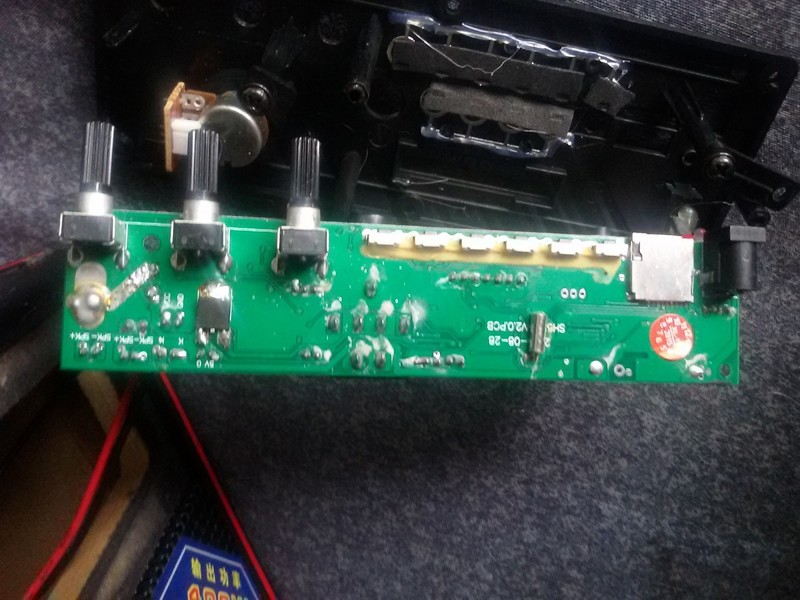

挺小的广场舞音响，给电有显示：NO+电池符号，但是扬声器无声音，查了查功放IC是CS8508E，怀疑有问题，用表测5和8电源脚8V，看PCB上其他地方没有烧的痕迹，不知道怎么维修？有懂的师傅给个思路。

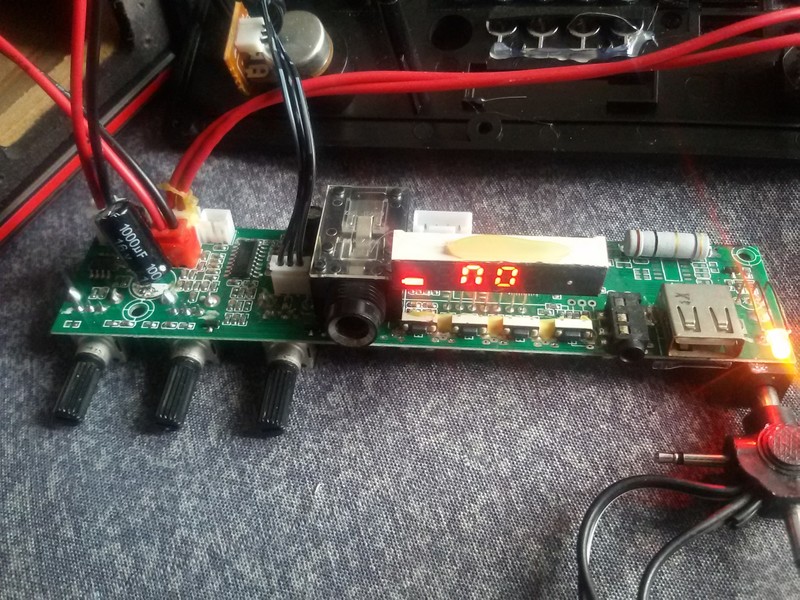

给电有显示：NO+电池符号

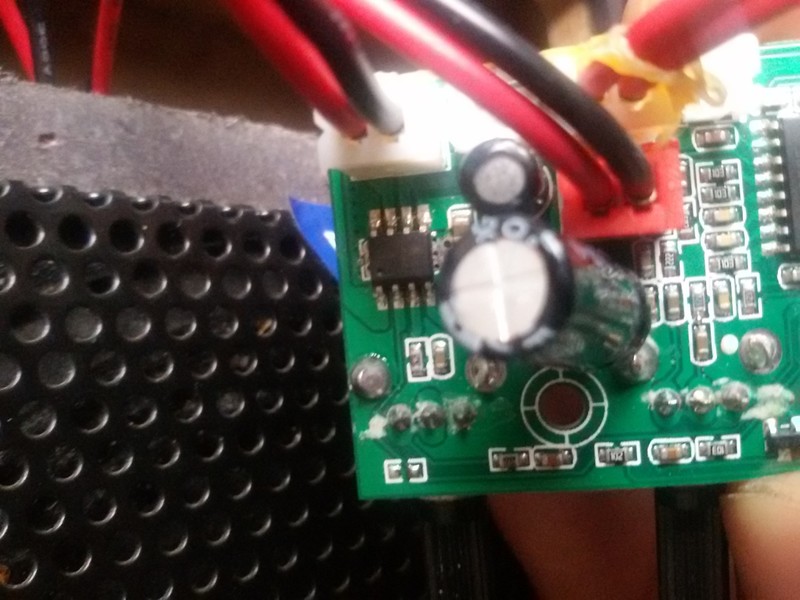

八脚IC是CS8508E。

楼主也广场舞？

这个好办，焊下来换一个

有怀疑的就换，到都不怀疑了，就没法修了

喇叭及连线正常吗

散淡021 发表于 2019-6-14 14:25
楼主也广场舞？

这是朋友门前用的。

巍巍兴安 发表于 2019-6-14 15:17
喇叭及连线正常吗

这个忽略了真得看看。

功放IC   CS8508E非常容易坏，我换过五六个，也可以直接用   CS8509代换

还有另外一个思路，就是播放歌曲时一直按着下一曲不放，看看是否有软音量调节，这种情况以前遇到过一个

ynqjzzh 发表于 2019-6-14 18:11
功放IC   CS8508E非常容易坏，我换过五六个，也可以直接用   CS8509代换

谢谢分享，那就换个  CS8508E试试吧。

ynqjzzh 发表于 2019-6-14 18:12
还有另外一个思路，就是播放歌曲时一直按着下一曲不放，看看是否有软音量调节，这种情况以前遇到过一个 ...

试了一下还是不行，找了CS8508E资料，3-4脚是差分输入（就是音频输入吧），6-7脚是扬声器输出，既然无输出，就看看3-4脚有没有音频输入吧，用33欧耳机接3-4脚，哈哈有歌曲了。换个  CS8508E吧。看来CS8508E非常容易坏，应该是散热不够，这个IC是在板子后面堆了一堆锡，换新的IC应该加散热片。

勇闯沙滩 发表于 2019-6-14 20:23
试了一下还是不行，找了CS8508E资料，3-4脚是差分输入（就是音频输入吧），6-7脚是扬声器输出，既然无输 ...

有一个脚是控制功放工作状态的，也测量看看功放是否开启

ynqjzzh 发表于 2019-6-14 20:39
有一个脚是控制功放工作状态的，也测量看看功放是否开启

谢谢，我查一查，

勇闯沙滩 发表于 2019-6-15 12:44
谢谢，我查一查，

弄好了没有

ynqjzzh 发表于 2019-6-17 11:00
弄好了没有

已经修好了，将CS8508焊下来了，在3-4脚接了个电脑用的山水牌小音响功放，也是用9V电压的，两个电源串在一起就能用了，测了测工作电流200MA，声音还挺大的，就不能说音质了，就是放U盘里的歌曲就行了。不过应该比原来声音大，好听些，毕竟是原来电脑用的音响功放。
