方便钳表测试线

论坛赠送钳表仪友们非常高兴，可是拿到表后测试电流却有点不方便，分两根线的电源不好找，那么钳表就是以测试电流为主要项的，我特意做了个分两根线的电源线和一个方便测试的撑线板，这样就能极其方便测试各种电器的使用和待机电流，其实就是一个插排。

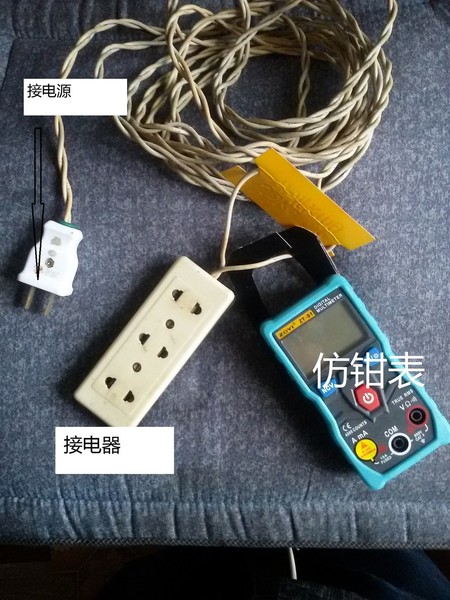

用万用表仿钳表。

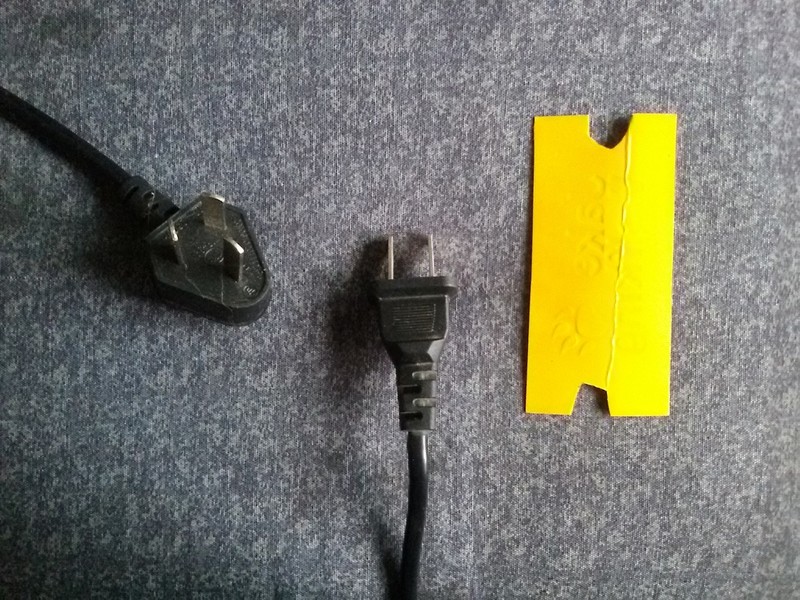

各种电器插头都是包裹成一根线，不好测电流。

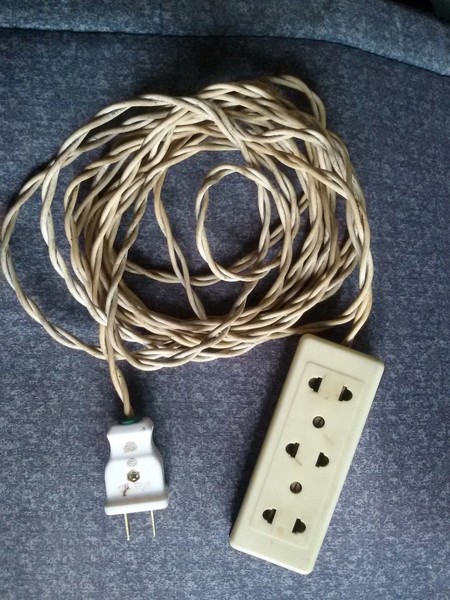

两根线的方便测电流。

哈哈哈，无语了

我看了一眼，觉得钳表是假的
然后仔细看了看，真的不是钳表，哈哈哈哈

高手，把S1改成钳表了！

简单，线材差了。可以用双股动力软线制作。其中一根留长点，绻一圈。

测量一些小功率的电器可以的，太功率的话要实芯铜线。

光速飞行 发表于 2019-6-20 13:36
测量一些小功率的电器可以的，太功率的话要实芯铜线。

没用过钳表，真得学习学习。

chen131578 发表于 2019-6-20 13:23
简单，线材差了。可以用双股动力软线制作。其中一根留长点，绻一圈。

明白了，一根留长点是为了缠几圈测小电流吧？

巍巍兴安 发表于 2019-6-20 11:25
高手，把S1改成钳表了！

这就是【底爱歪】，严重缺钳表。

人艰不拆 发表于 2019-6-20 10:01
哈哈哈，无语了

怎么就不能说点啥，别无语了。

前辈好思路，这个线可用500W以下的， 常用电器大多500W以下。

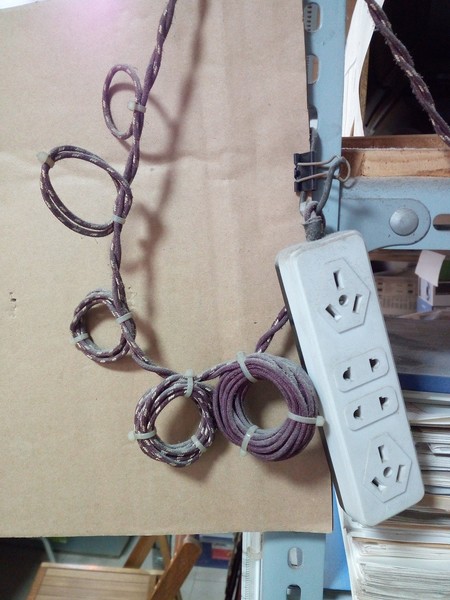

这个是30年前我买的指针钳表，最小5A档  1A以下是不能测得。我就按前辈的思路做了这个，
QB4  15mA以下也是不能测得，绕10圈应该可以，有必要的再绕100圈。

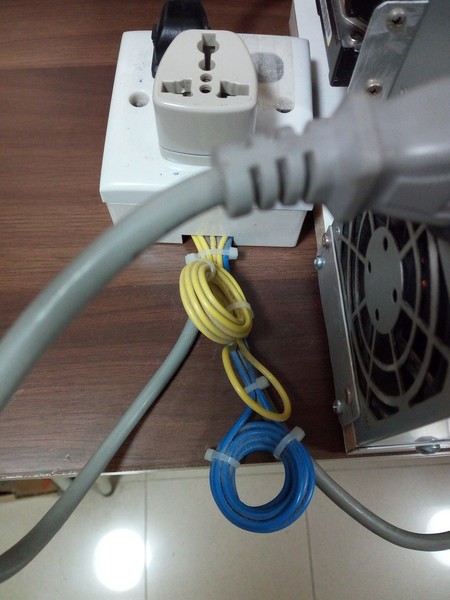

这个是现在在用的

散淡021 发表于 2019-6-20 16:29
前辈好思路，这个线可用500W以下的， 常用电器大多500W以下。

谢谢图片一目了然，30年前就将钳表用的炉火纯青：好些个档的圈圈落满了岁月的灰尘，玩电流高手呀。

你真把那块表改成钳形表去了啊，有点厉害哦

勇闯沙滩 发表于 2019-6-20 14:18
明白了，一根留长点是为了缠几圈测小电流吧？

是的。就像在插座前串入灯座一样，专用，即可保护也可用于测电流。

散淡021 发表于 2019-6-20 16:29
前辈好思路，这个线可用500W以下的， 常用电器大多500W以下。

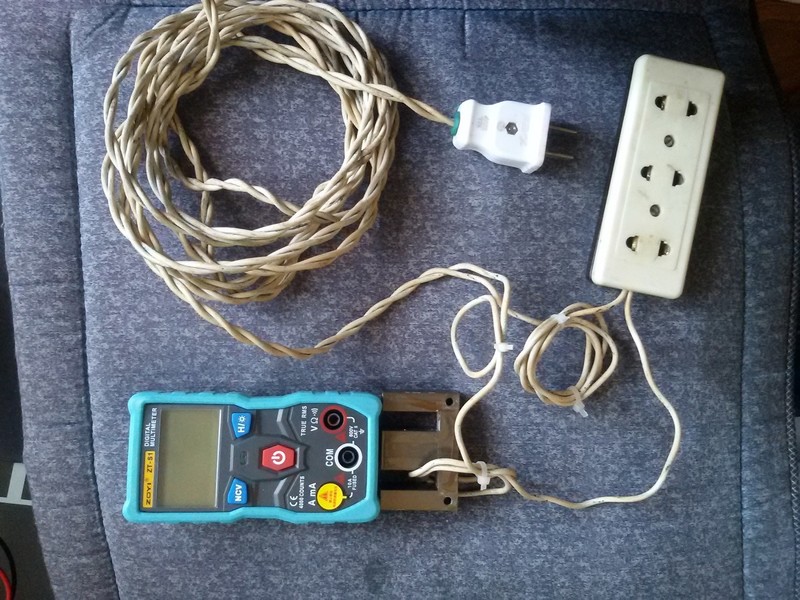

师傅领进门，不学习就无术了，改了几个圈圈试试。
**********************************************************************

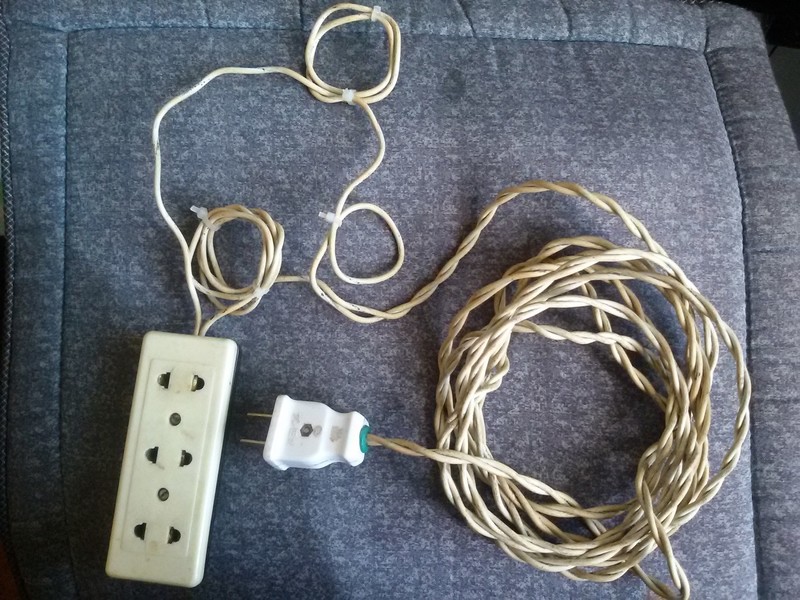

测小电流应用。

勇闯沙滩 发表于 2019-6-21 08:35
师傅领进门，不学习就无术了，改了几个圈圈试试。
*************************************************** ...

钳表，不用圈圈的，穿过钳口就得了。圈圈是以前的互感器测电流用的，现在的钳表不用。

勇闯沙滩 发表于 2019-6-21 08:35
师傅领进门，不学习就无术了，改了几个圈圈试试。
*************************************************** ...

很好
如果这块拖线板专门维修测试用，那就1圈和10圈（针对QB4最小只有15mA)就可以了（方便读数，我那是针对老钳表用的），线长出的部分剪掉（电流就可大了，不会发热和压降大）
。
祝前辈玩得愉快。

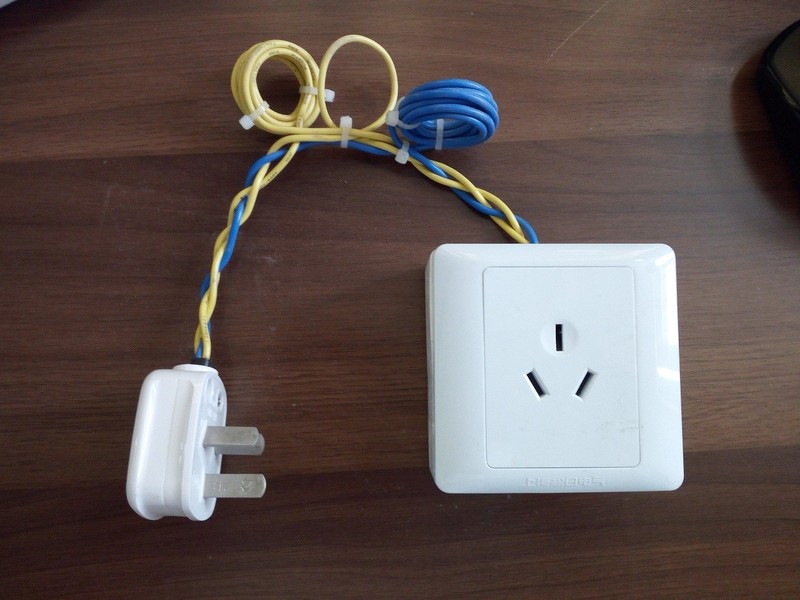

这个16A专测家用空调，看电流：正常、脏堵、冰堵、药水多少、压缩机堵转、启动电容等等。兰色的是测漏电流（210E只能1mA分辨率）
爬到室外测压力危险，且是有损测试（每次都会有少量药水泄露）我这些都是手上已有的将就着能用就是了
如果特意买新材料，可买合适的转接头，里面割开打孔外面留段线就可以了， 小巧漂亮。

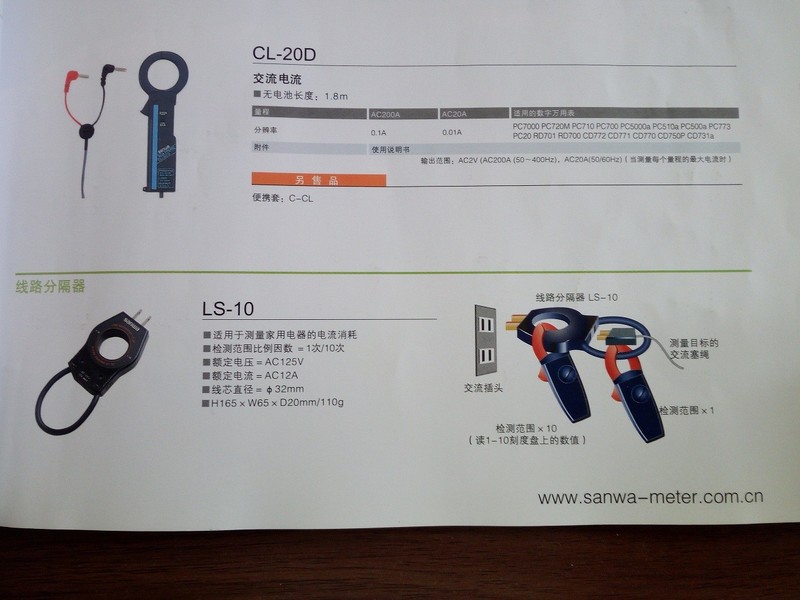

有钱也可以买到（中国），
这种小地方也只有日本鬼子考虑周到

光速飞行 发表于 2019-6-21 09:31
钳表，不用圈圈的，穿过钳口就得了。圈圈是以前的互感器测电流用的，现在的钳表不用。 ...

测小电流数字钳表不是测不了吗？没弄明白呀。

散淡021 发表于 2019-6-21 13:30
很好
如果这块拖线板专门维修测试用，那就1圈和10圈（针对QB4最小只有15mA)就可以了（方便读数，我那是针 ...

真得学习学习，接触少学的也少。

完全不用这样弄，我是加了一段线在插座外面，非常方便
