电蚊拍无高压维修

发表于：2019-8-22 09:58:31 8633
电子产品
行为类别: 维修
产品类别: 家电相关
电子品牌: 其它
电子产品关键字: 电蚊拍

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
没维修过电蚊拍，只有网上现学现卖。这个电蚊拍电池没有电了，接个手机电池试试没反应，用手摸了摸几个元件，发现大功率管D965热的厉害，查了下参数用D882可以代替，暂时焊上，接电池试试，用电线短接高压网闪光太小，（不敢用万用表测输出电压，有人烧过表），虽然蚊子小应该要不了它的命，那就是高压不够。末端产生高压主要元件就是那个CBB电容，找个1600V的并了上去，又接电池试试，哈哈雷鸣电闪，估计苍蝇都难逃电网，效果很不错，挺有成就感。没有电池下一步还得改用18650电池，然后外接充电器。

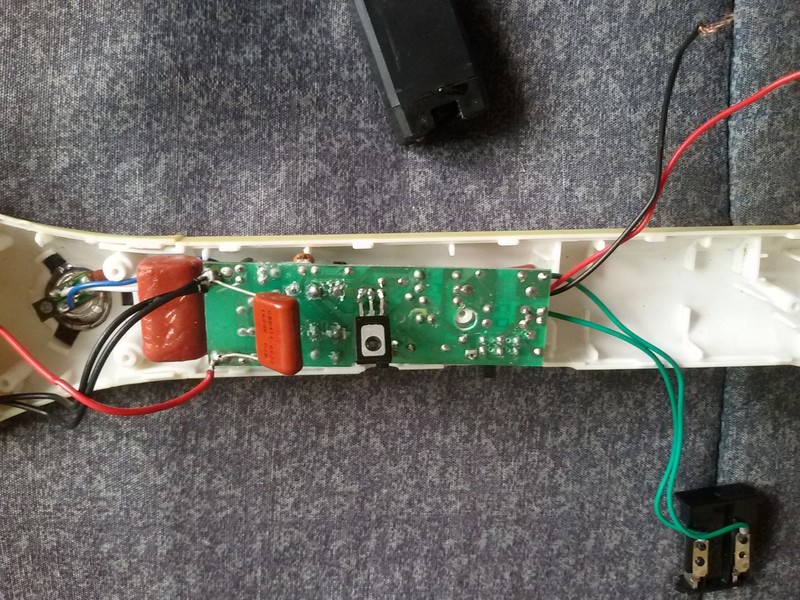

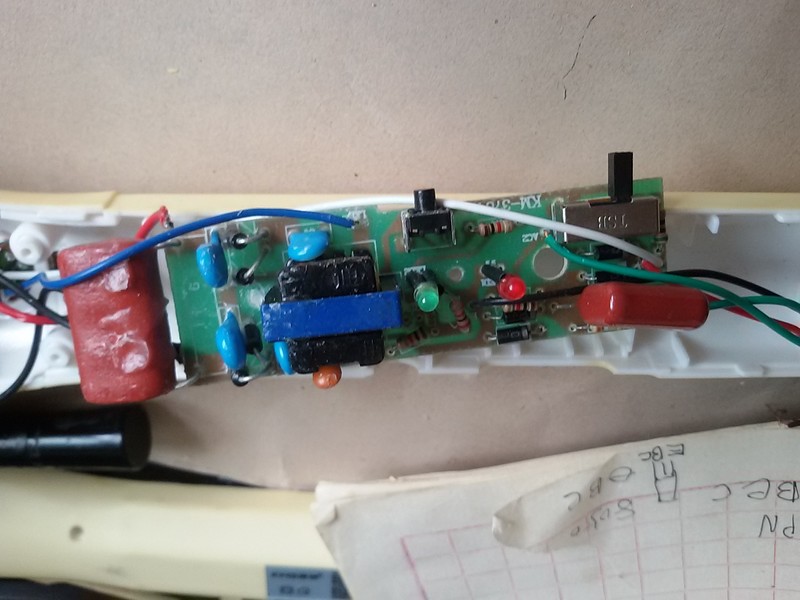

电蚊拍就这么个小板。

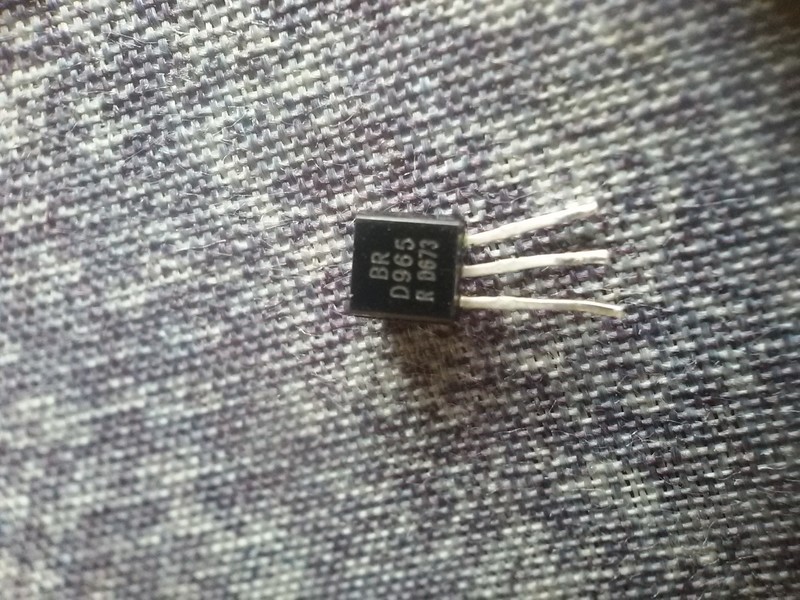

大功率管D965热的厉害，换掉。

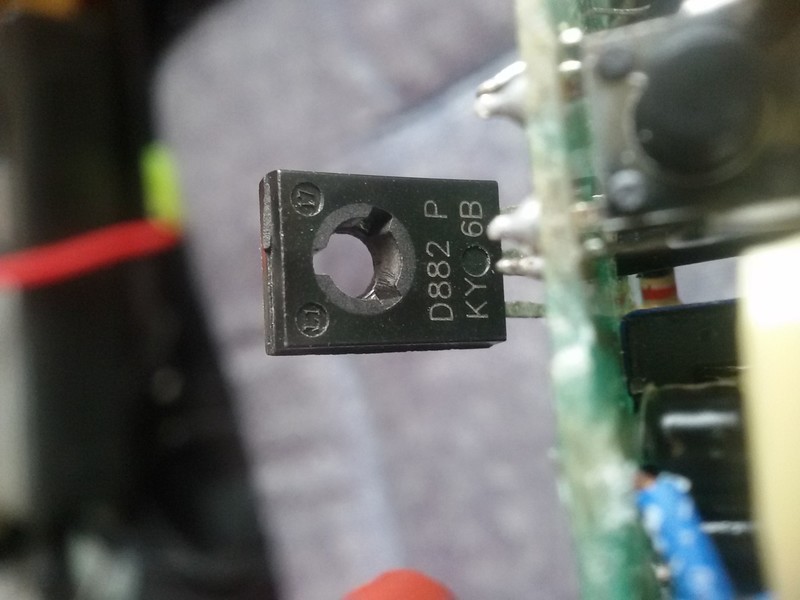

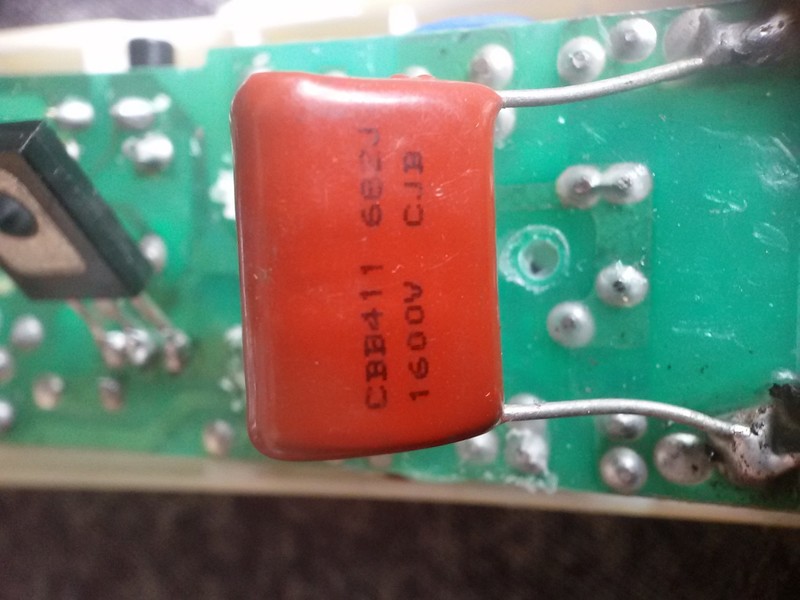

找个1600V的电容并了上去，用D882代替大功率管D965。

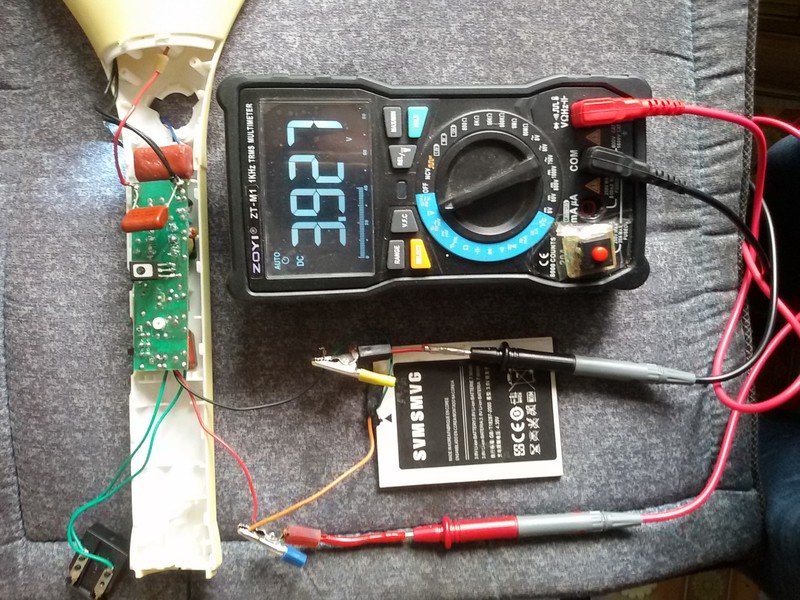

接个手机电池试试。

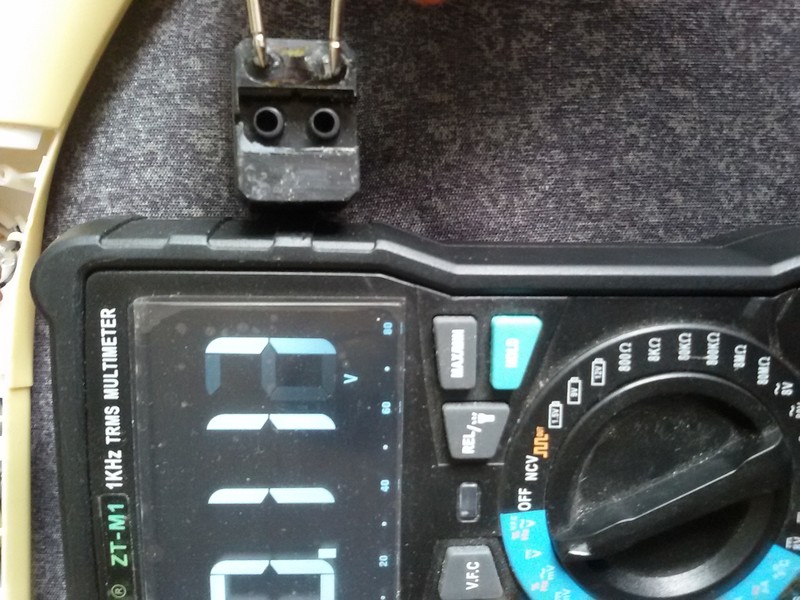

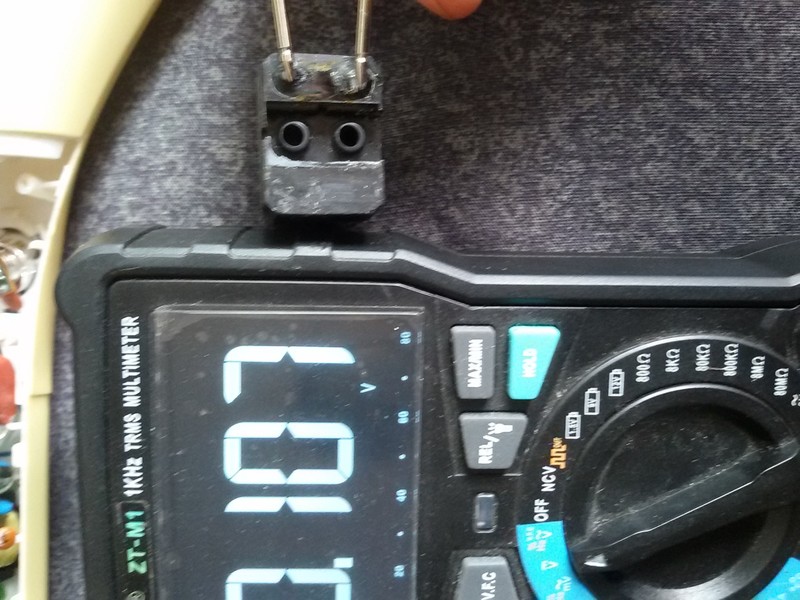

原电池0.1V，废了。

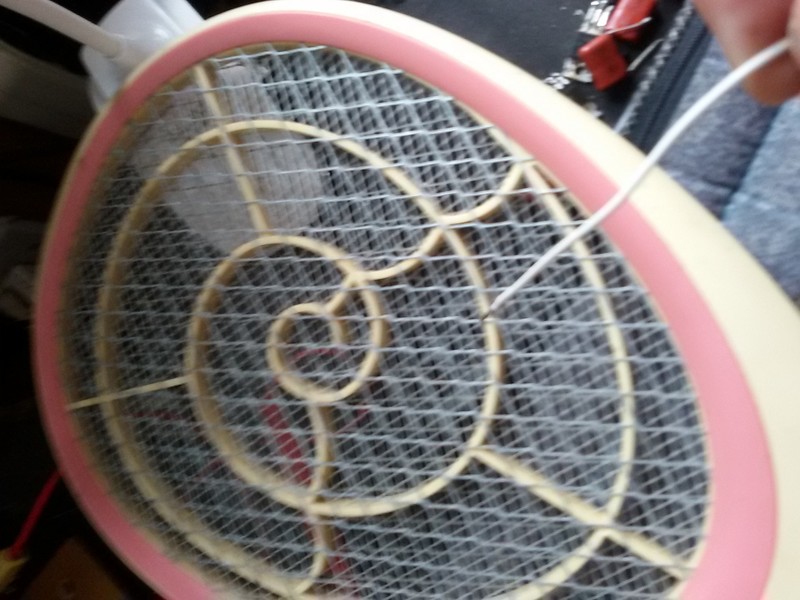

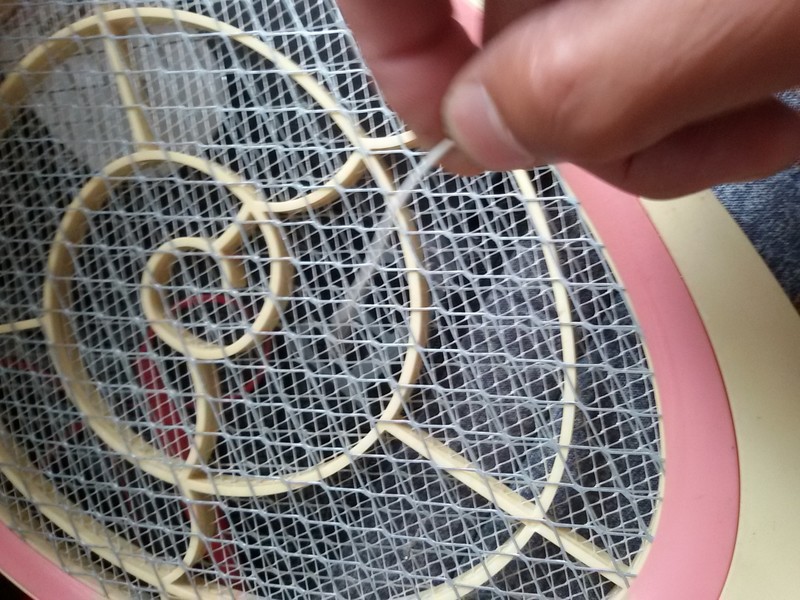

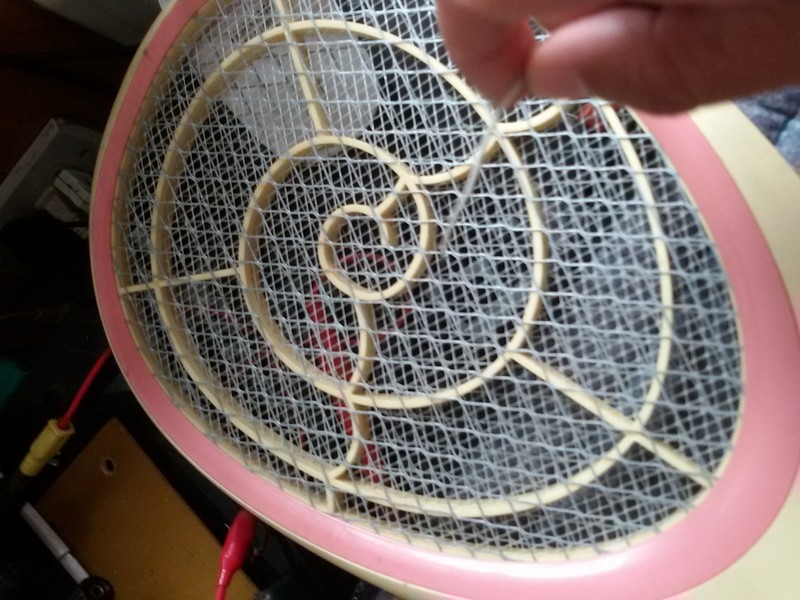

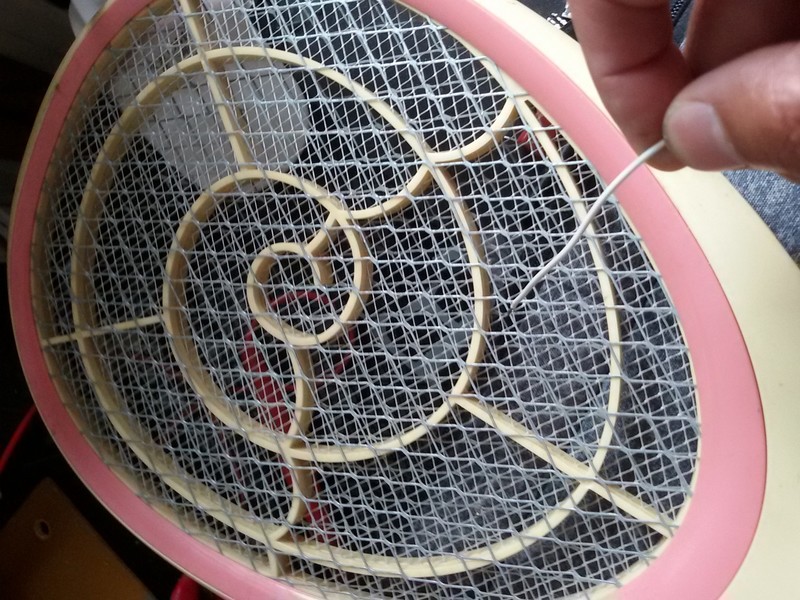

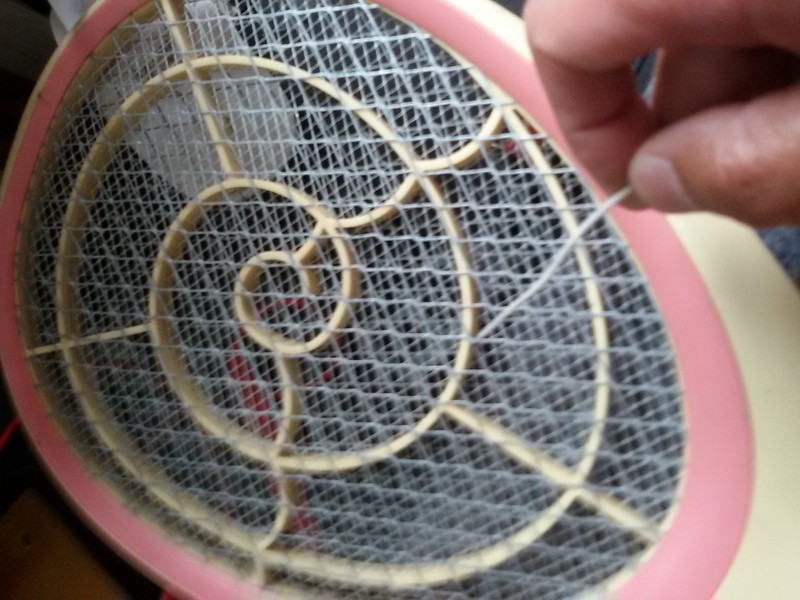

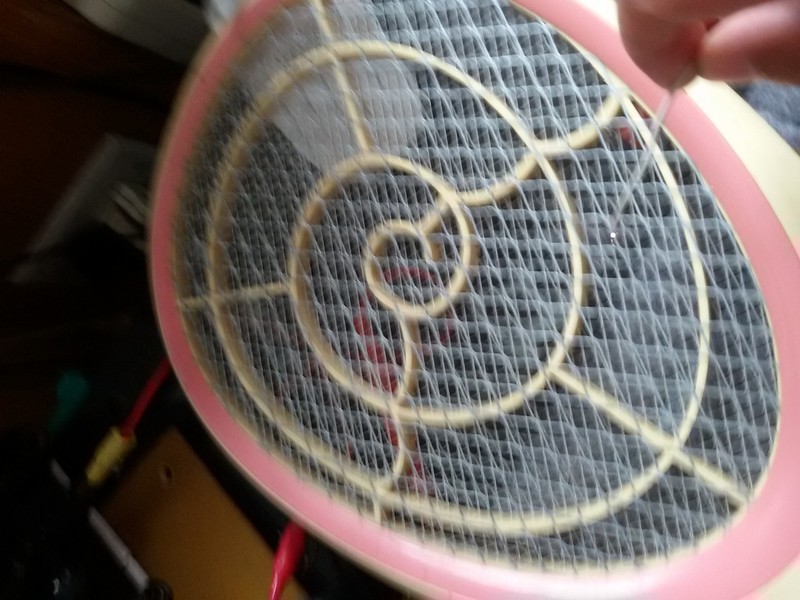

抢拍闪光。

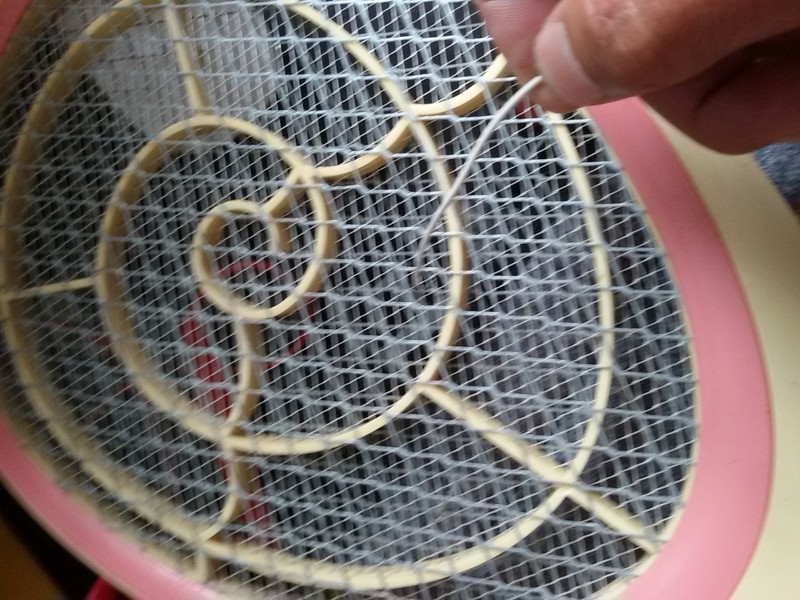

抢拍闪光。

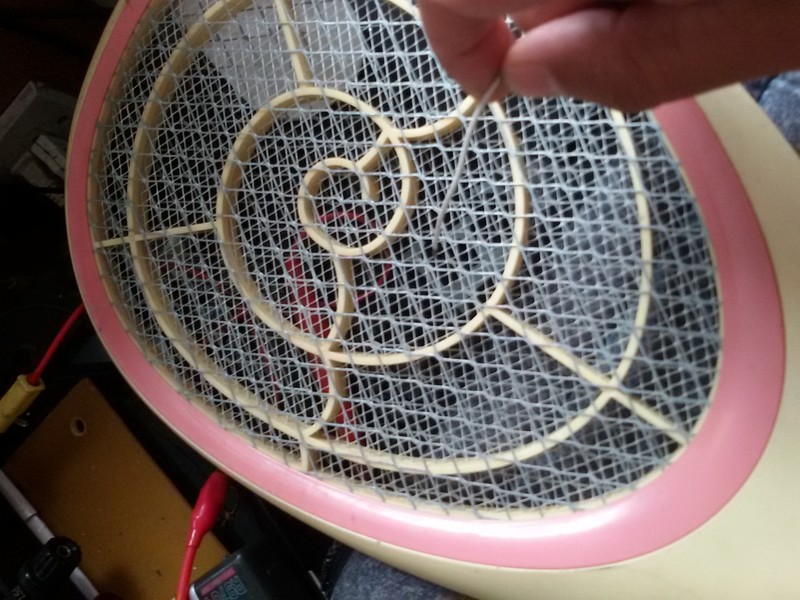

抢拍闪光。

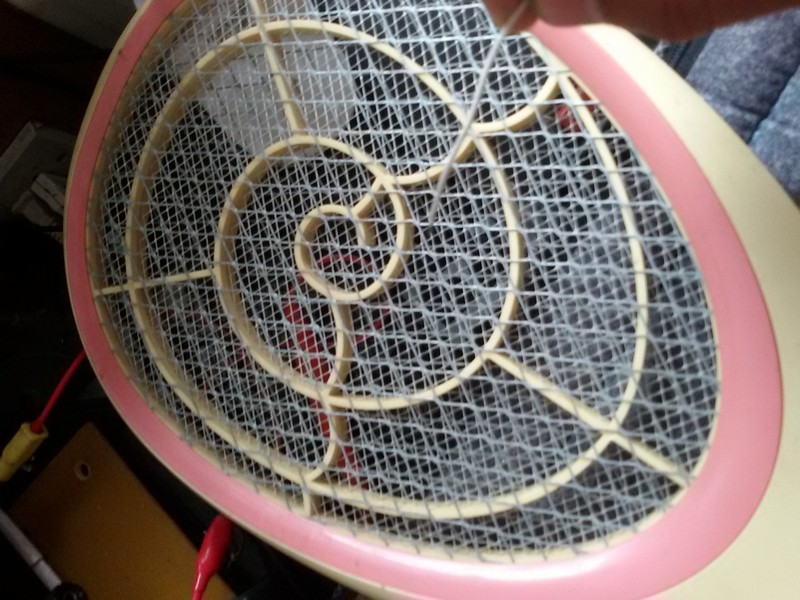

抢拍闪光。

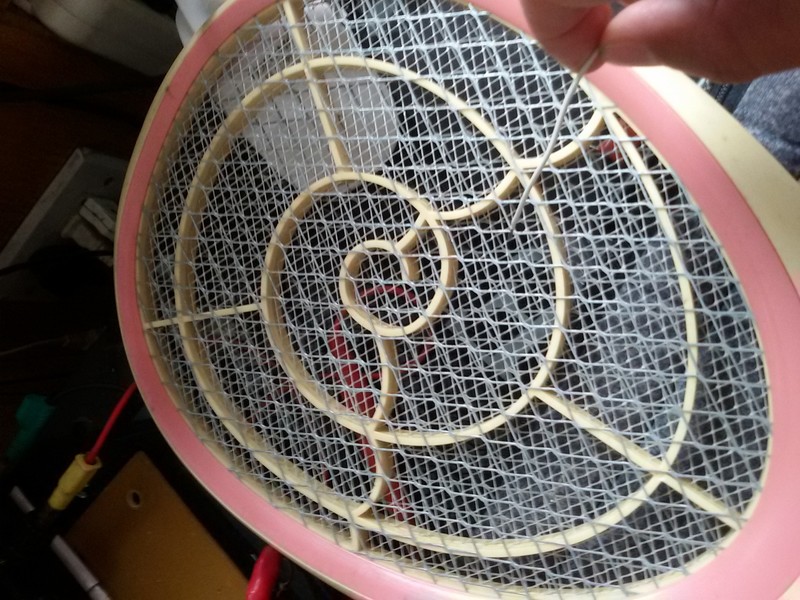

抢拍闪光。

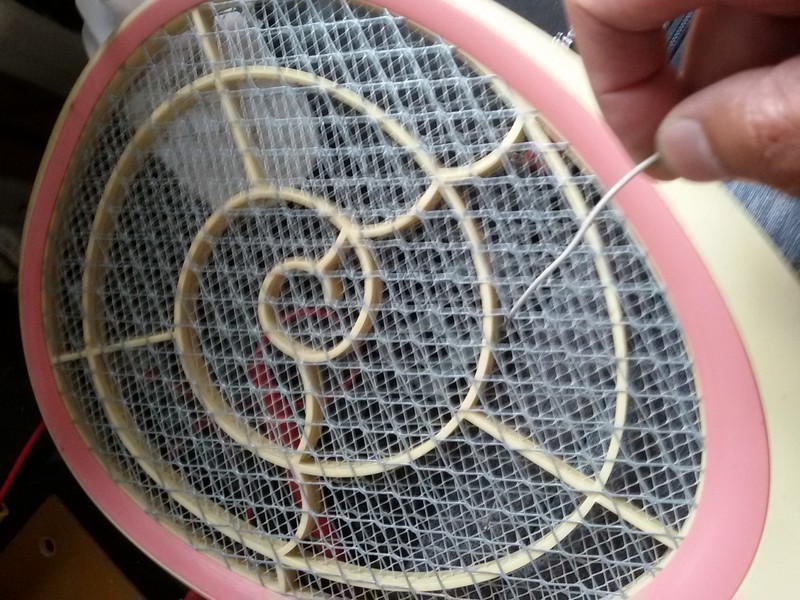

抢拍闪光。

抢拍闪光。

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

jy1111 数字斗士 2019-8-22 11:57:29
可以，呵呵。
2019-8-22 11:57:29 回复
勇闯沙滩 楼主     数字大神 2019-8-22 13:06:50
jy1111 发表于 2019-8-22 11:57
可以，呵呵。

谢谢分享。
2019-8-22 13:06:50 回复
散淡021 数字大神 2019-8-22 16:33:13
谢谢分享！
2019-8-22 16:33:13 回复
星星123 数字精灵 2019-8-22 21:10:27
这个分享实用
2019-8-22 21:10:27 回复
5448 数字大师 2019-8-22 22:07:04
找个指针表，不会烧
2019-8-22 22:07:04 回复
jtszwj 数字探长 2019-8-23 05:24:49
谢谢分享经验
2019-8-23 05:24:49 回复
kyhwhb 数字大神 2019-8-23 06:02:27
测一下拆下的D965有损坏吗？
2019-8-23 06:02:27 回复
chen131578 数字精灵 2019-8-23 07:56:01
电蚊拍好用吗，感觉乖笨的。
2019-8-23 07:56:01 回复
wgh1027 数字大神 2019-8-23 08:39:24
这个应该是换电容吧。
2019-8-23 08:39:24 回复
lxd7343 数字梦想家 2019-8-24 09:31:55
你测下是不是电容坏了？
2019-8-24 09:31:55 回复
喜欢就好 数字精灵 2020-10-27 00:10:59
维修一下又能用了
2020-10-27 00:10:59 回复
