用电度表壳改制DT830-VAR-1819 基准盒

本论坛的DT830-VAR-1819 基准买来都是没有盒的，看到绝大多数电度表的外壳与基准的尺寸相符，稍加改制就可以很像样的做成基准的外壳。

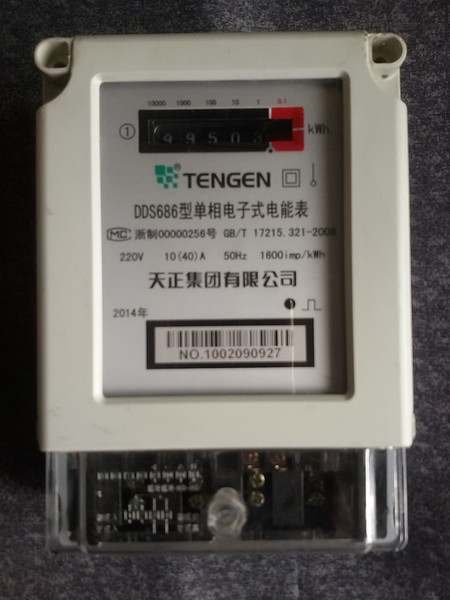

淘汰的滚轮显示电度表。

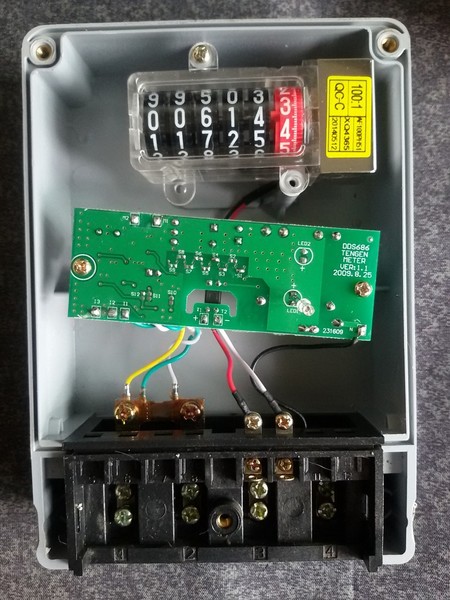

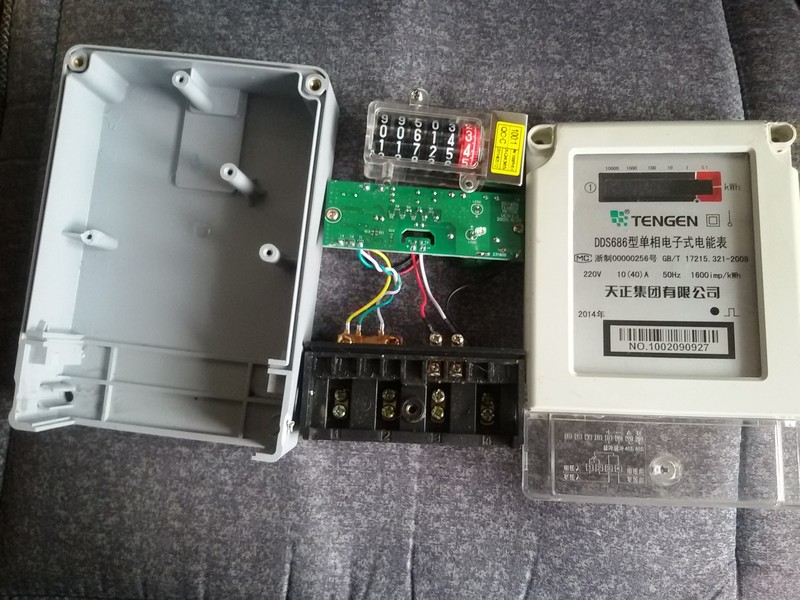

拆开很简单。

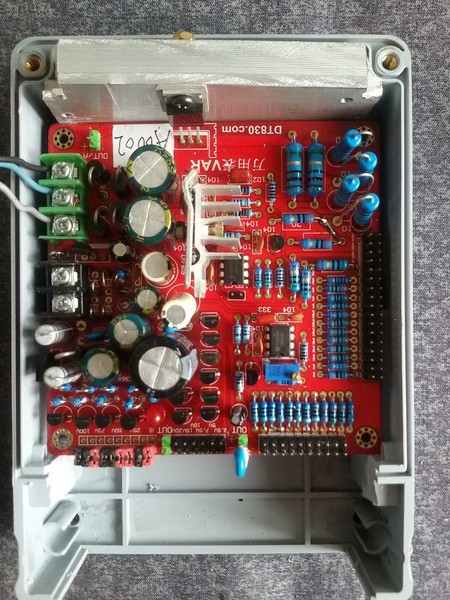

基准放里正好。

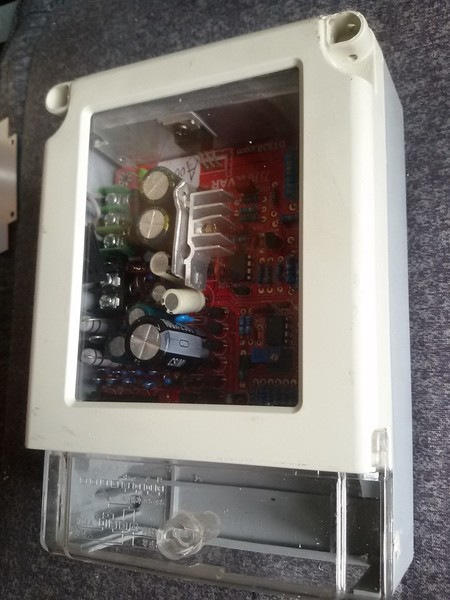

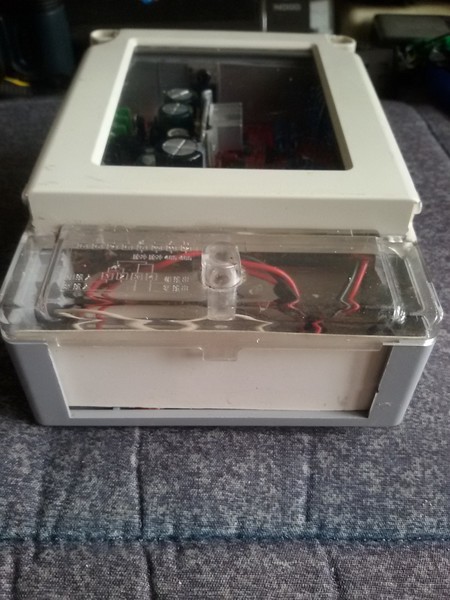

盖上，防止进灰。

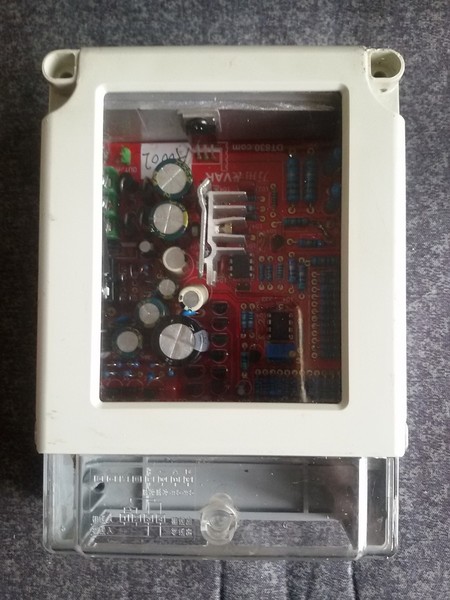

严实合缝。

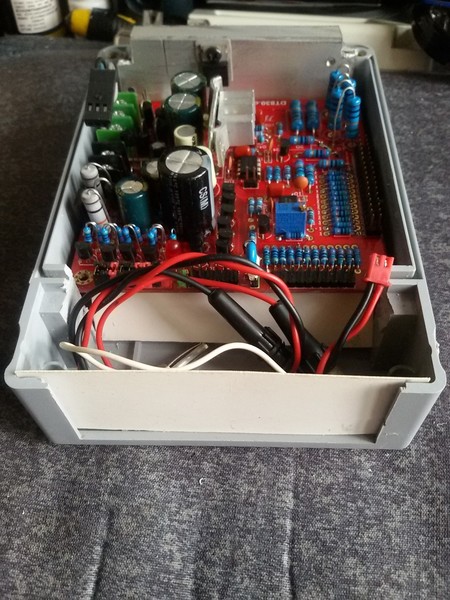

下面多余的地方可放接线。

剩余空间能放下电源变压器吧。

chen131578 发表于 2019-8-27 16:22
剩余空间能放下电源变压器吧。

双12V规定最小30W的变压器放不进去。

装进去怎么用呢？  关键是！

谢谢前辈分享！

hc061218 发表于 2019-8-27 16:58
装进去怎么用呢？  关键是！

上盖做成活的，用时打开，不用时扣上，
我自己用铁皮做的盒子就是这样用的。

毕竟用基准点的机会不多，

chen131578 发表于 2019-8-27 16:22
剩余空间能放下电源变压器吧。

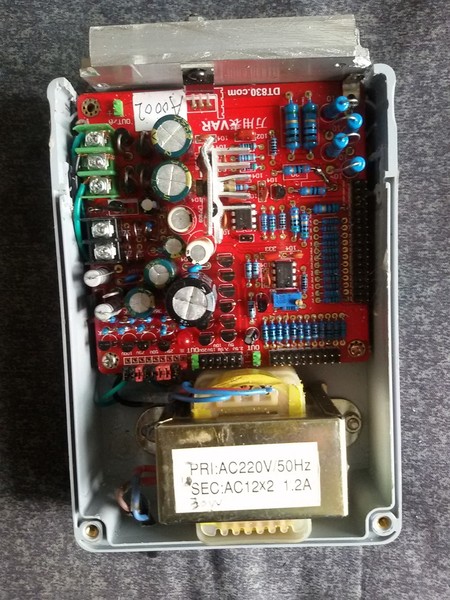

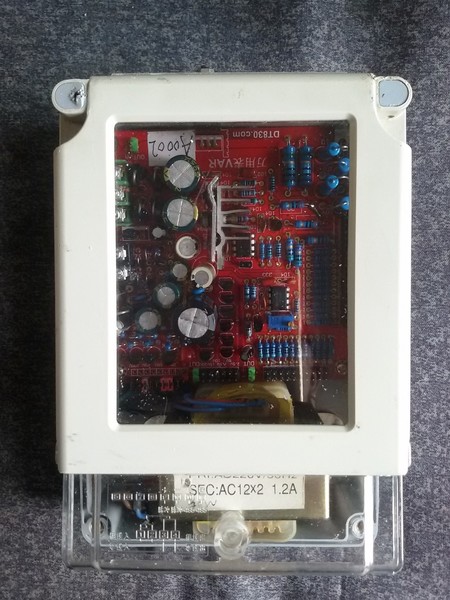

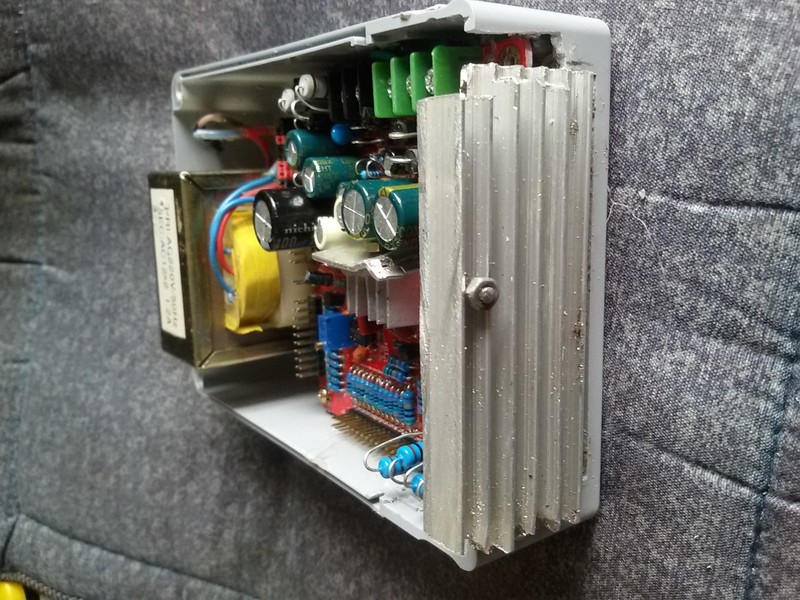

根据你的想法，又改了一下，电源变压器放了进去，还很规整，过后有图。

谢谢分享

chen131578 发表于 2019-8-28 06:19
上盖做成活的，用时打开，不用时扣上，
我自己用铁皮做的盒子就是这样用的。

明白了

勇闯沙滩 发表于 2019-8-28 06:33
根据你的想法，又改了一下，电源变压器放了进去，还很规整，过后有图。 ...

变压器放进去注意低压毫伏档的干扰。

wgsd 发表于 2019-8-28 08:02
变压器放进去注意低压毫伏档的干扰。

变压器是放进去了，那么低压毫伏档的防止干扰，用易拉罐做个变压器屏蔽罩可以吗？

创意不错。

看来这个机核盒已经很迫切了

屏蔽罩用铝的易拉罐不行，要用铁的钢的

zlmimg 发表于 2019-8-28 12:38
屏蔽罩用铝的易拉罐不行，要用铁的钢的

谢谢，学习了。为什么铝的易拉罐不行，金属的不就能起到屏蔽作用吗？

看来我也得仿造做一个，因为正好有一个闲置的电表。

lv0712 发表于 2019-8-28 20:11
看来我也得仿造做一个，因为正好有一个闲置的电表。

应该有个盒，以免时间长了落灰或者碰坏了。

勇闯沙滩 发表于 2019-8-28 18:45
谢谢，学习了。为什么铝的易拉罐不行，金属的不就能起到屏蔽作用吗？

只有能被磁化的金属才能起到屏蔽作用，才能吸收干扰信号，屏蔽罩还要接地

zlmimg 发表于 2019-8-29 00:51
只有能被磁化的金属才能起到屏蔽作用，才能吸收干扰信号，屏蔽罩还要接地
...

谢谢，原来这个道理，那就用薄铁皮做个屏蔽罩，接地就不知道接在什么地方了。

谢谢分享，做的很好
