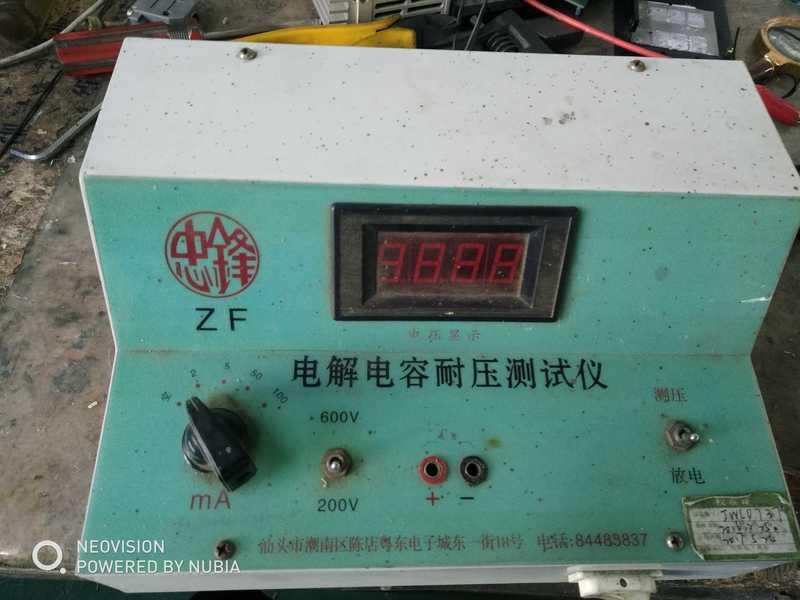

电解电容耐压测试仪

发表于：2019-9-27 15:24:24 3457
仪器仪表 - 其它仪表
主题类别: 评测（详细）
仪表类型: 电容电感ESR
仪表品牌: 其它品牌
型号或关键字: ZF电解电容耐压测试仪

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

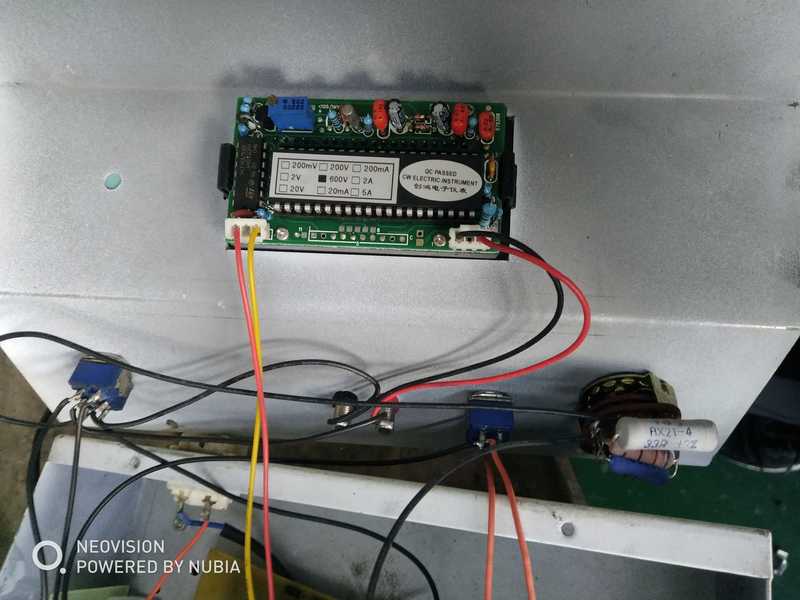

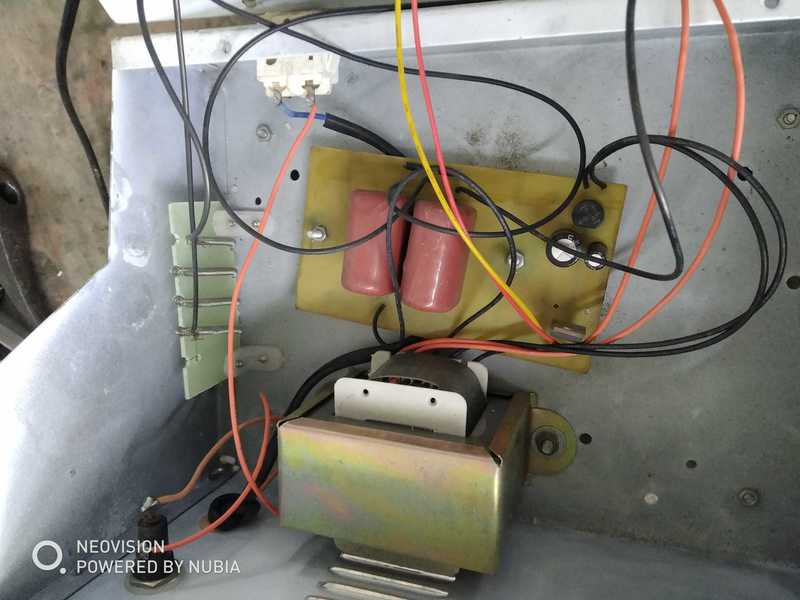

这玩意很简单，就一个变压器，几个转换开关，几个电阻。 IMG_20190927_122501.jpg

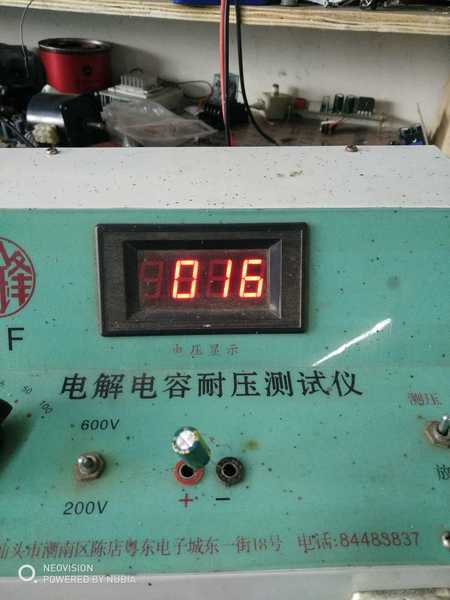

IMG_20190927_123955.jpg 这个是测量1000uf10v显示最大电压值，实际耐压测这么高大概+3v误差，充电电流大点就会鼓起来。

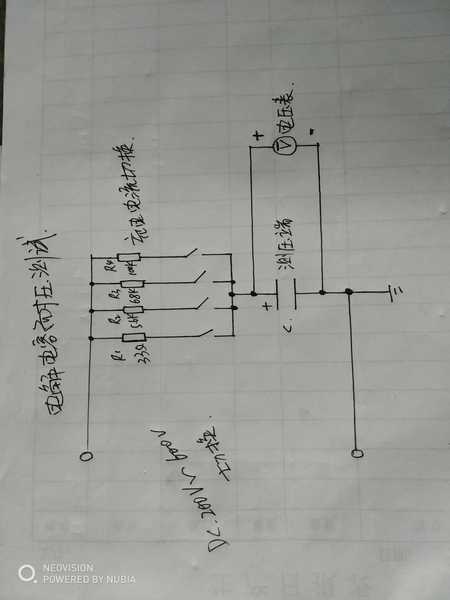

IMG_20190927_151538.jpg 这个是简单的原理图。


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

hc061218 数字王者I 2019-9-27 16:18:43
这东西测到什么程度结束呢？  电容鼓包？爆炸？我做过类似实验，当你觉得电压一分钟都上升不了1V的时候，以为这就是耐压值了，此时加大充电电流，电压还会飙升一会儿，然后又趋于稳定，总之我是没试出来到底耐压多大，给我的感觉是只要充电电流不太大，耐压值多大都可以！
2019-9-27 16:18:43 回复
人艰不拆 数字王者I 2019-9-27 17:51:27
哈哈，高大上的仪器
2019-9-27 17:51:27 回复
勇闯沙滩 数字大神J 2019-9-27 18:46:12
现在出的电解电容耐压测试仪可是个高端仪器，价钱很贵的，里面可没有这么简单。
2019-9-27 18:46:12 回复
星星123 数字精灵G 2019-9-27 21:07:27
这个电解电容耐压测试仪应该再配一份使用说明书
2019-9-27 21:07:27 回复
kyhwhb 数字大神J 2019-9-28 09:09:57
看起来比较简单
2019-9-28 09:09:57 回复
chen131578 数字精灵G 2019-9-30 06:19:54
要是过去，用来测量行管耐压或者功放管耐压还可以。
2019-9-30 06:19:54 回复
jltzmy 数字精灵G 2019-10-1 19:16:27
这做工不敢恭维
2019-10-1 19:16:27 回复
wgh1027 数字大神J 2020-5-20 20:15:23
这玩意简单直观
2020-5-20 20:15:23 回复
欧米伽阻抗 数字梦想家E 2020-7-17 14:31:26
这个耐压测试仪，应该是那个想当年的产物吧
2020-7-17 14:31:26 回复
散淡021 数字大神J 2020-7-17 17:06:57
它好像是加200V限制电流，看电压升到多？

我昨天正好在测这个试试， 电路一样的， 先加额定如25V充满后看漏电流几---几十微安。再升高电压，如电压升到某点值时漏电流也大升几百微安，感觉此点电压值大概算耐压值。
倒过来说，没标识的电解这样估测差不多。用的时候放些余量就是了。
2020-7-17 17:06:57 回复
喜欢就好 数字巨人H 2020-10-9 20:06:27
这是工厂里用的？
2020-10-9 20:06:27 回复
