拆个固态继电器(ssr)附原理图

发表于：2019-10-4 08:36:12 4385
电子产品
行为类别: 维修
产品类别: 家电相关
电子品牌: 其它
电子产品关键字: 固态继电器

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

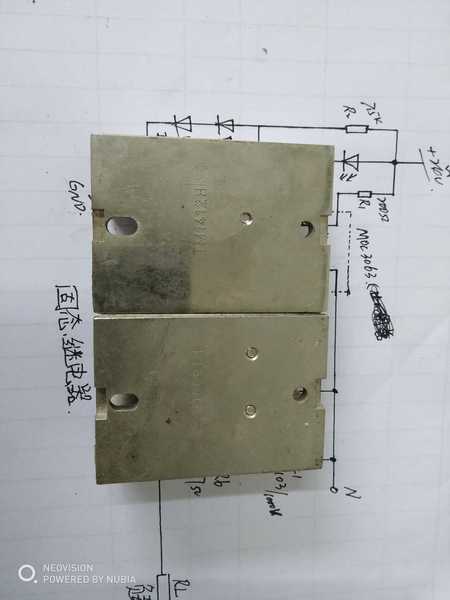

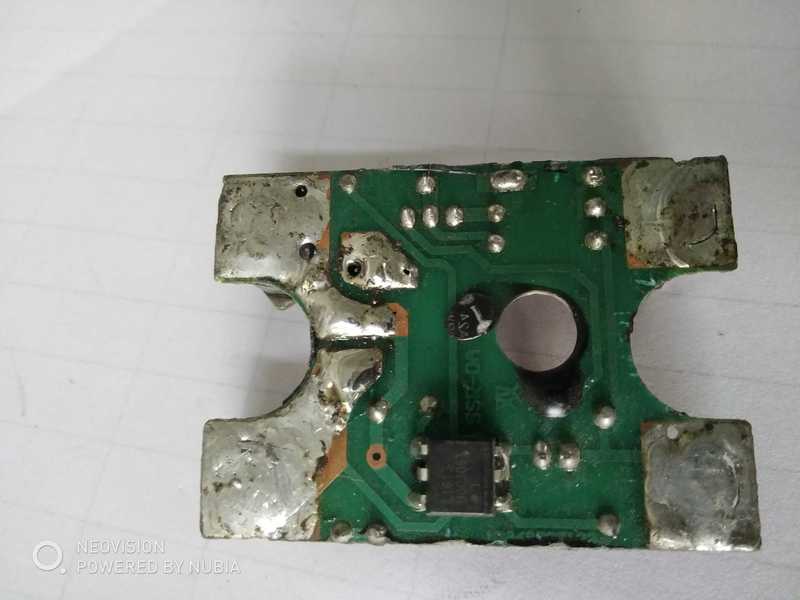

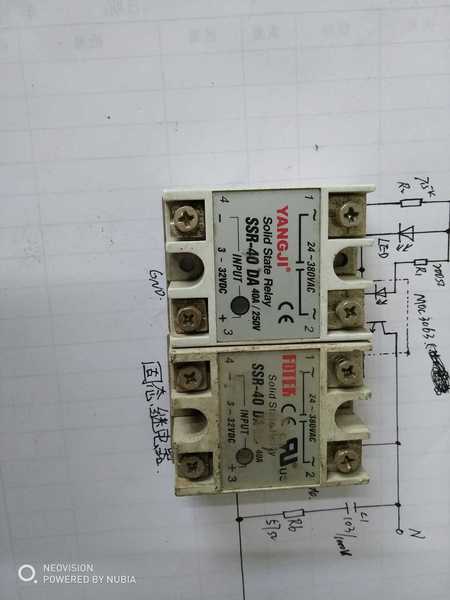

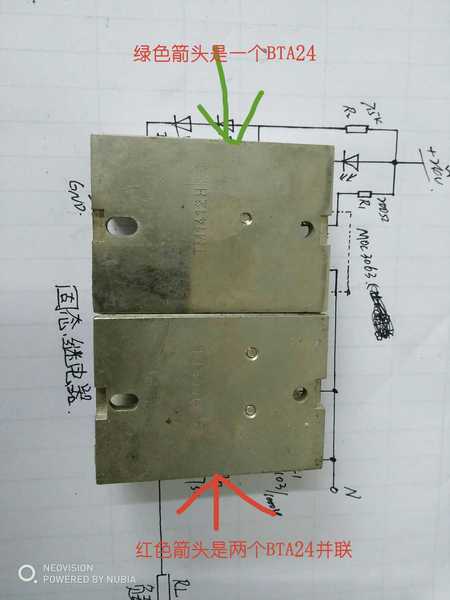

现在固态继电器缩水严重，之前是两个可控硅并联的，现在只有一个。 IMG_20191004_083139.jpg IMG_20191004_083437.jpg
IMG_20191004_082524.jpg IMG_20191004_080102.jpg IMG_20191004_082534.jpg

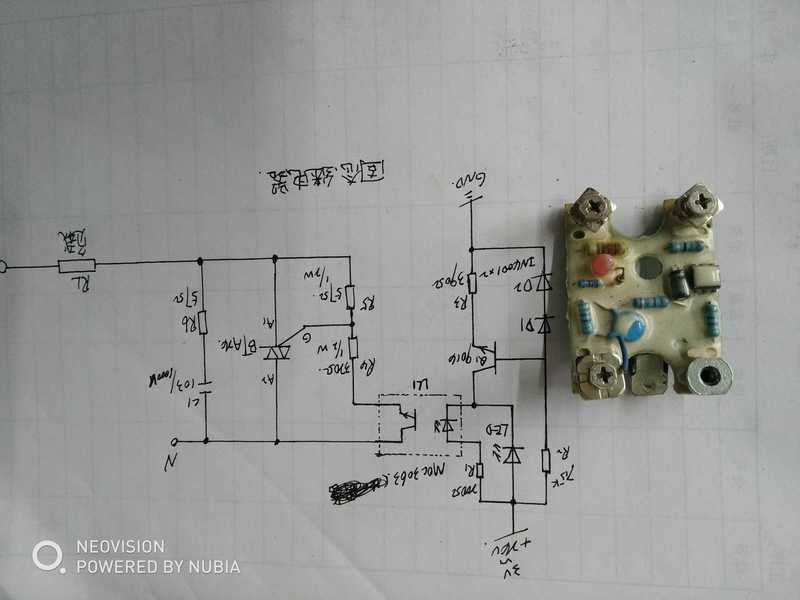

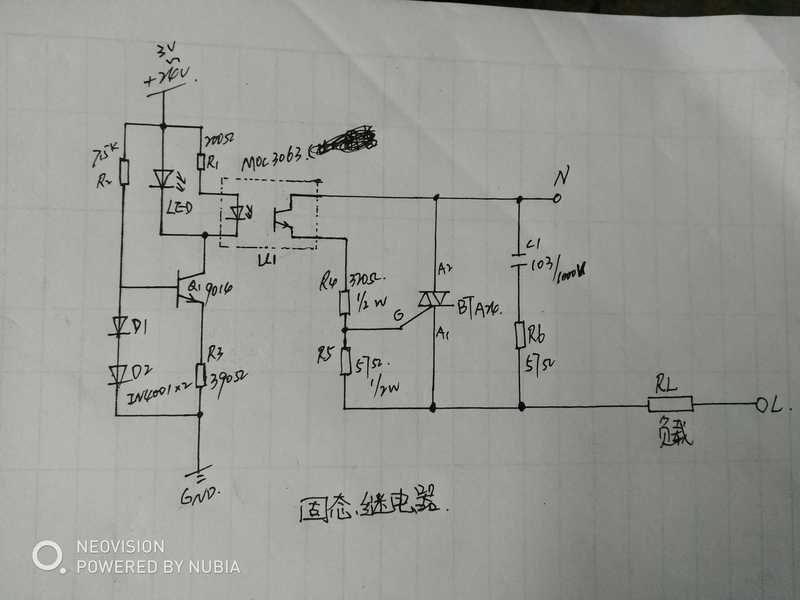

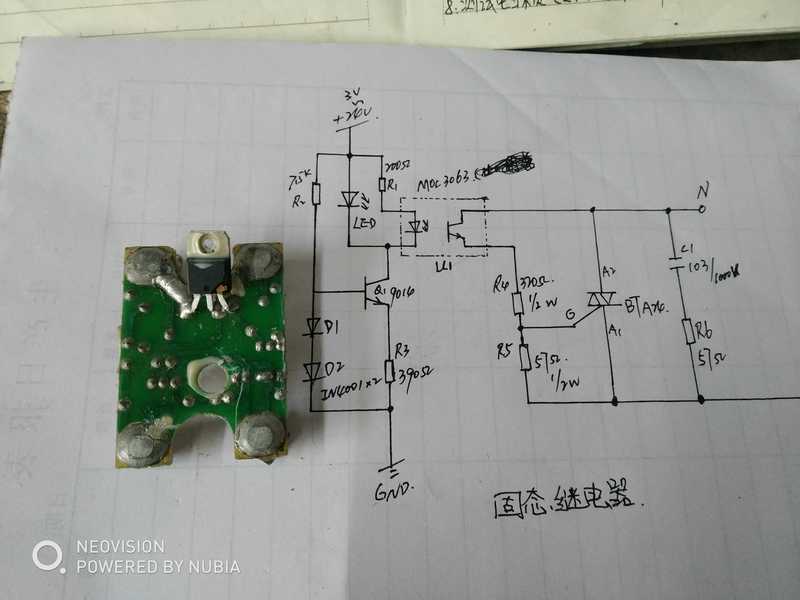

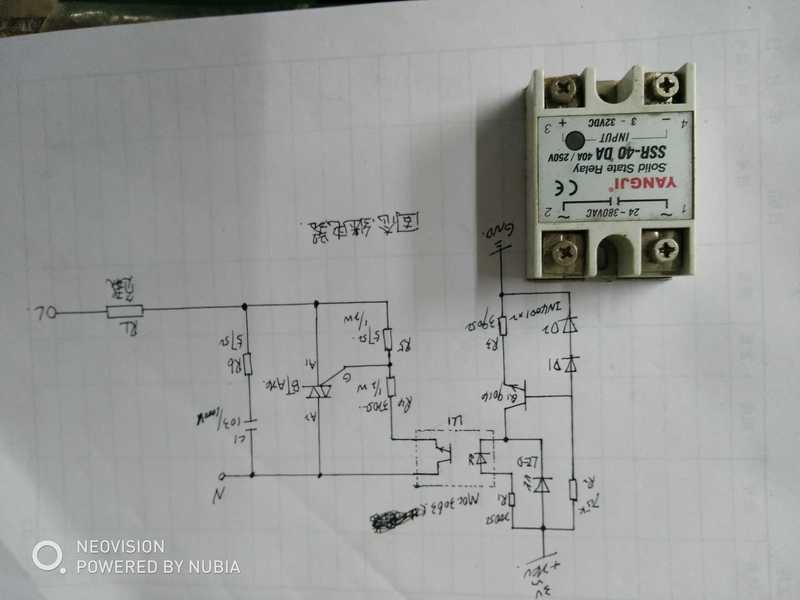

原理图

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1仪表币 +20 收起 理由
人艰不拆 + 20 淡定

查看全部评分总评分 : 仪表币 +20

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

人艰不拆 数字王者 2019-10-4 09:34:17
这算伪固态吧
2019-10-4 09:34:17 回复
wgh1027 数字大神 2019-10-4 10:02:46
用一个可控硅或两个可控硅与缩水无关，因为此硅非彼硅。
2019-10-4 10:02:46 回复
fslichong 数字王者 2019-10-4 11:34:38
一个还是两个不重要，重要的是参数
2019-10-4 11:34:38 回复
lxd7343 数字梦想家 2019-10-4 16:23:47
单硅用两个，双硅用一个就行了呗！
2019-10-4 16:23:47 回复
aping365 数字大师 2019-10-4 17:26:19
电路不负责呀
2019-10-4 17:26:19 回复
kyhwhb 数字大神 2019-10-5 06:30:46
工艺感觉一般
2019-10-5 06:30:46 回复
chen131578 数字精灵 2019-10-5 07:18:55
可控硅做开关简单，但是感觉供电质量有影响。
2019-10-5 07:18:55 回复
白不分 楼主     数字大师 2019-10-5 08:03:14
wgh1027 发表于 2019-10-4 10:02
用一个可控硅或两个可控硅与缩水无关，因为此硅非彼硅。

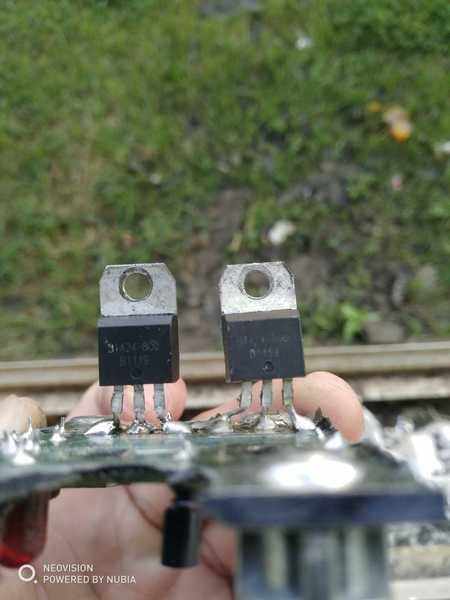

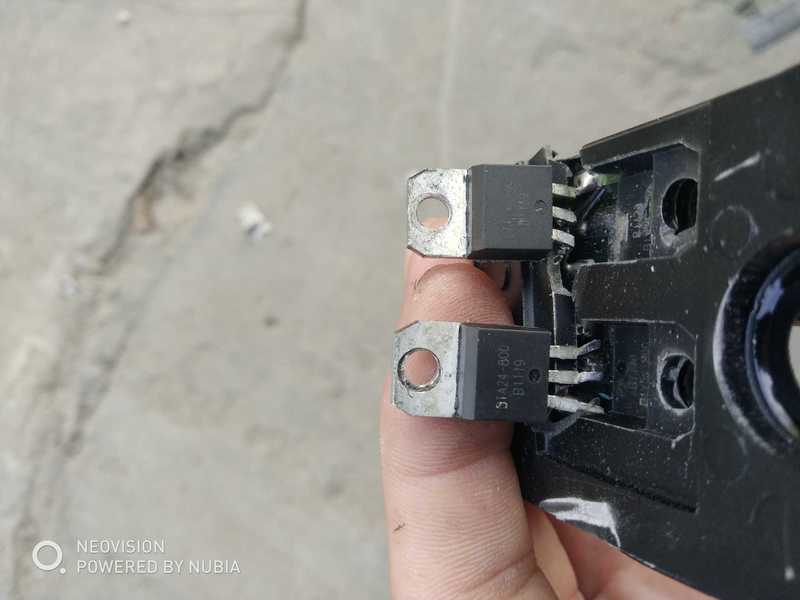

IMG_20191005_075656.jpg IMG_20191005_080211.jpg
2019-10-5 08:03:14 回复
wgh1027 数字大神 2019-10-5 09:51:43
哈哈，还真的是缩水了
2019-10-5 09:51:43 回复
ynqjzzh 数字梦想家 2019-10-5 22:16:59
我可舍不得拆了
2019-10-5 22:16:59 回复
