EM7000_交流频响

发表于:2019-11-9 16:26:21 7392
万用表
主题类别: 实测(简单)
仪表品牌: 三和(Sanwa)
显示方式: 指针
型号或关键字: EM7000

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

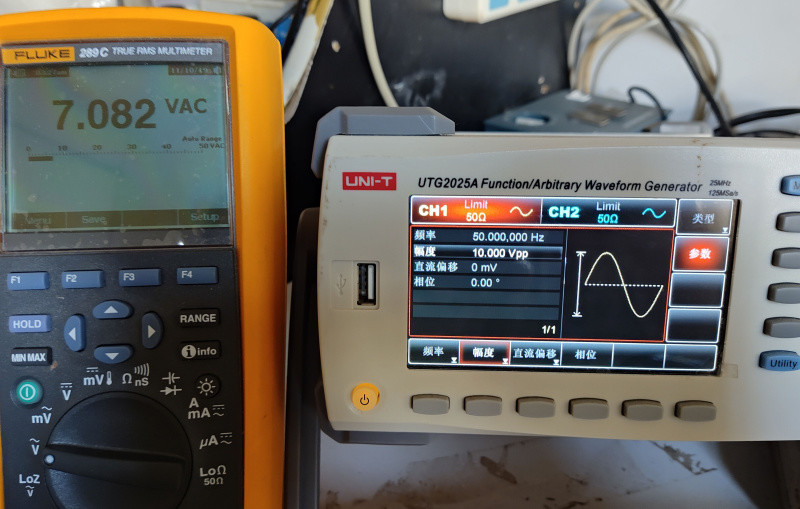

EM7000_交流频响测量,信号发生器打在交流信号档,峰值10Vp,峰峰值20Vpp,交流有效值7V(RMS),频率从50Hz~6M,7V交流电压能稳定在2M,3M开始偏移。测量图

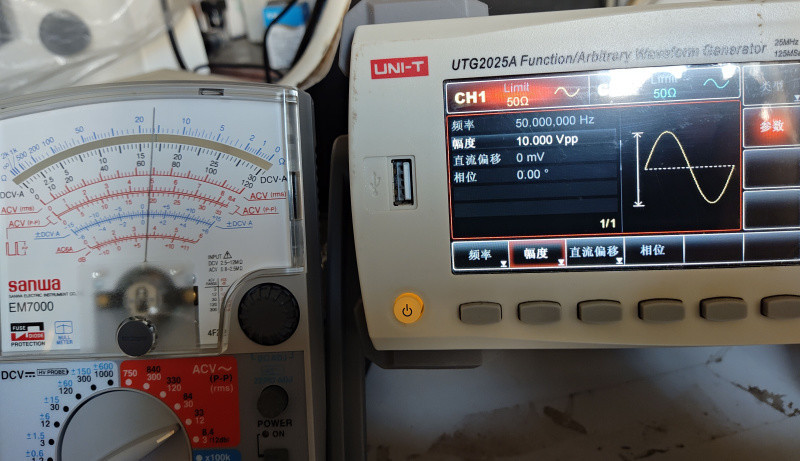

50Hz频率,指针表,档位是打在交流12V档,满格12V,指针就是指在7V的位置。这档峰峰值是33Vpp,满格是33Vpp,指针指向是19.25Vpp,交流有效值很准(7V),峰峰值差一点(不够20Vpp)没示波器这么准,代不了示波器。

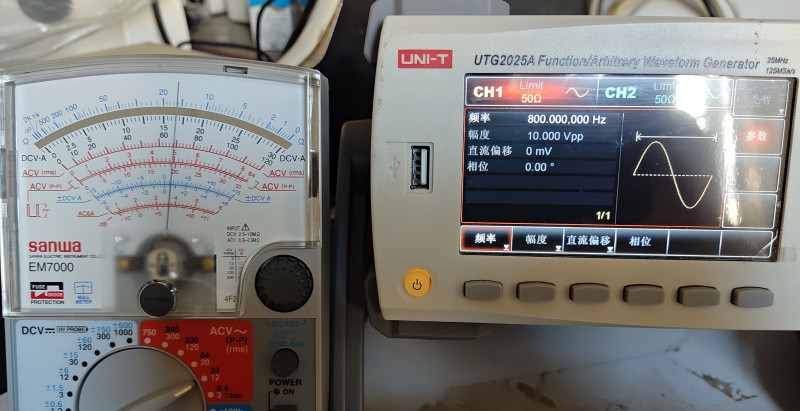

800Hz频率

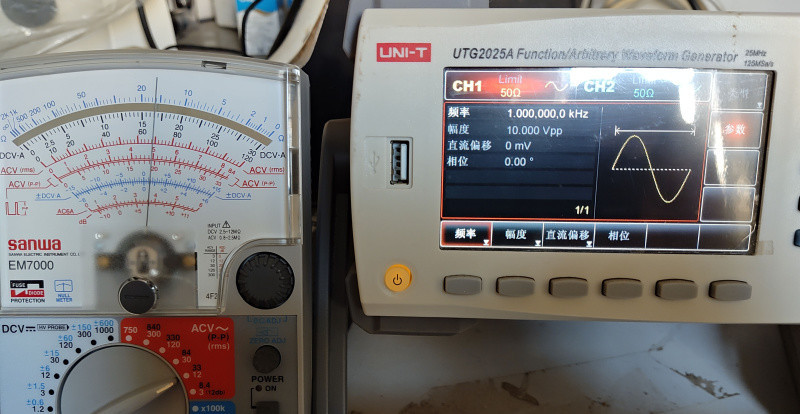

1KHz频率

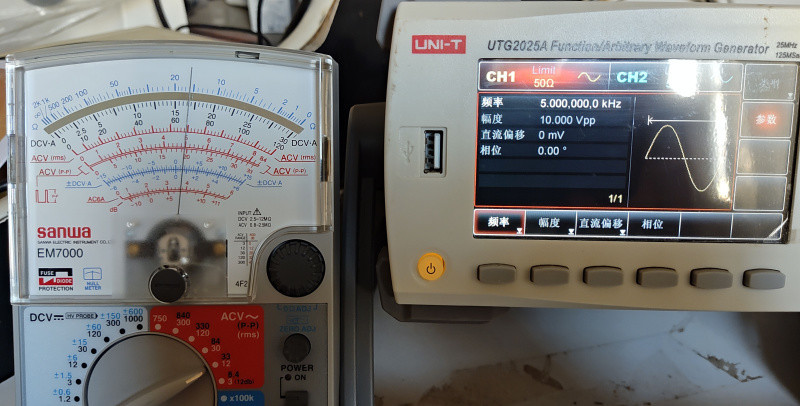

5KHz频率

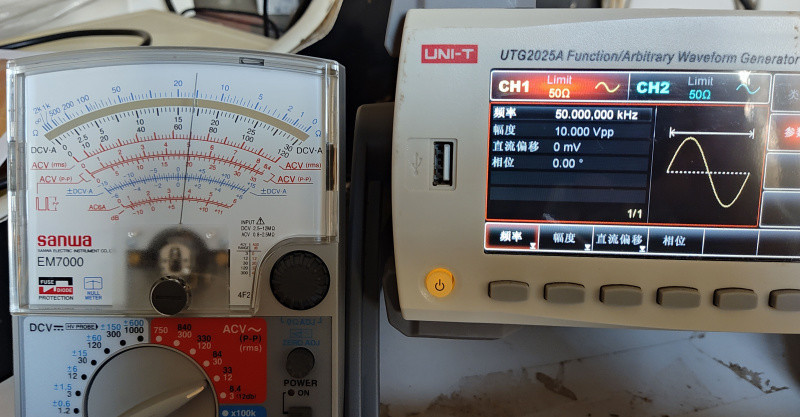

50KHz频率

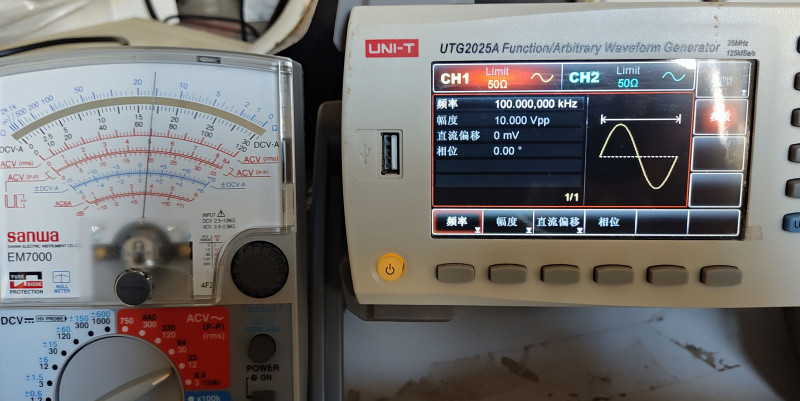

100KHz频率

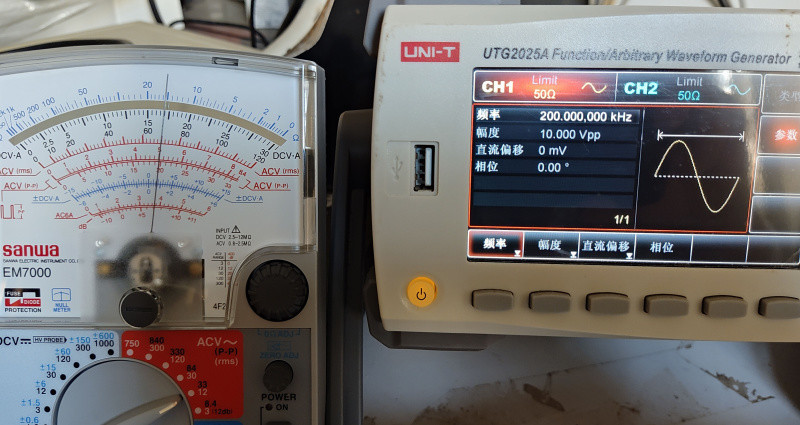

200KHz频率

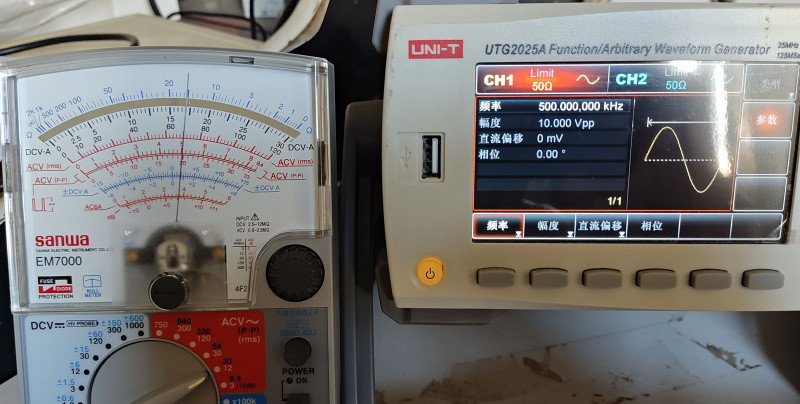

500KHz频率

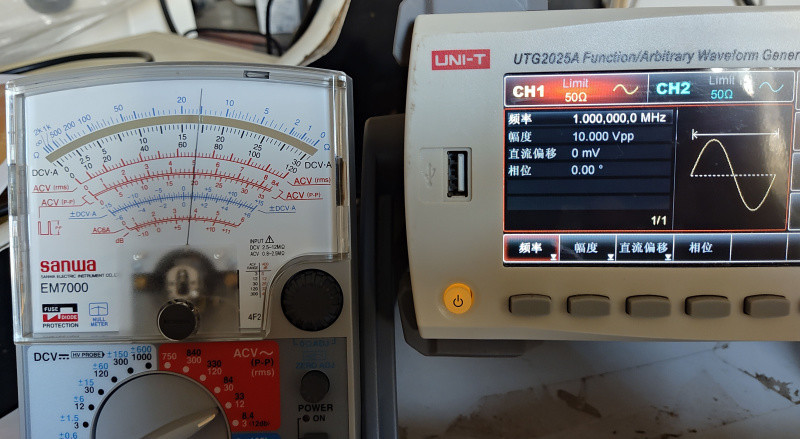

1MHz频率

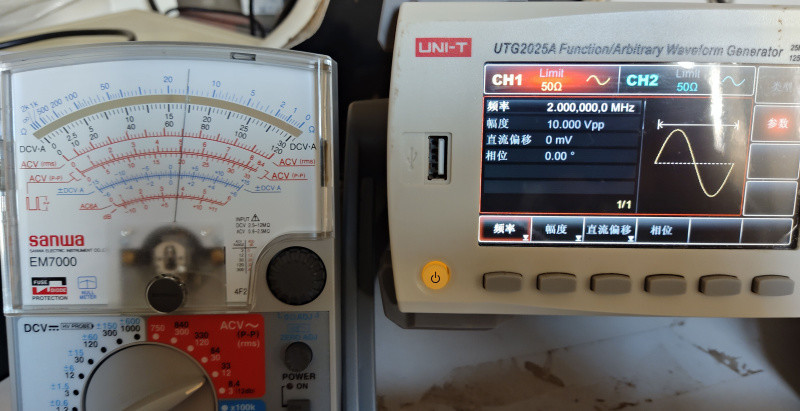

2MHz频率

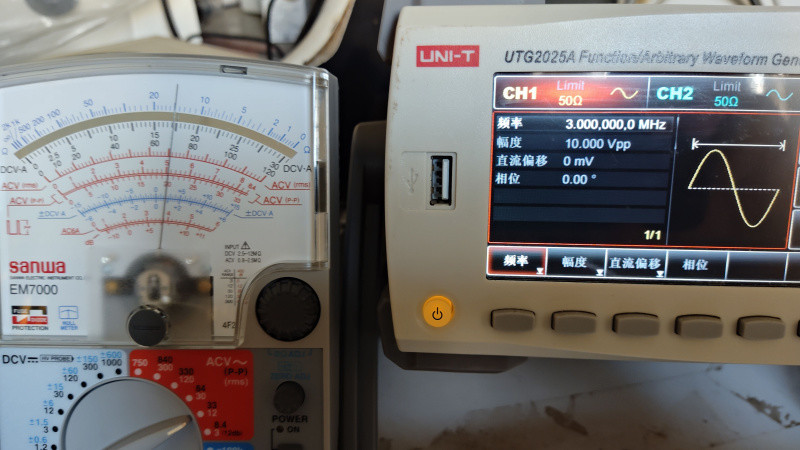

3MHz频率

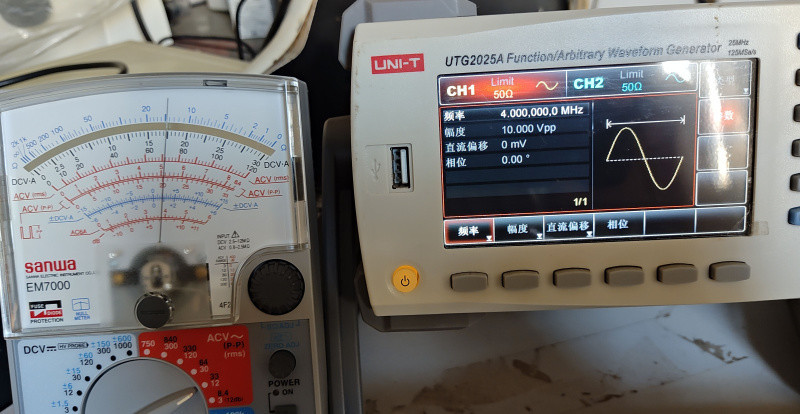

4MHz频率

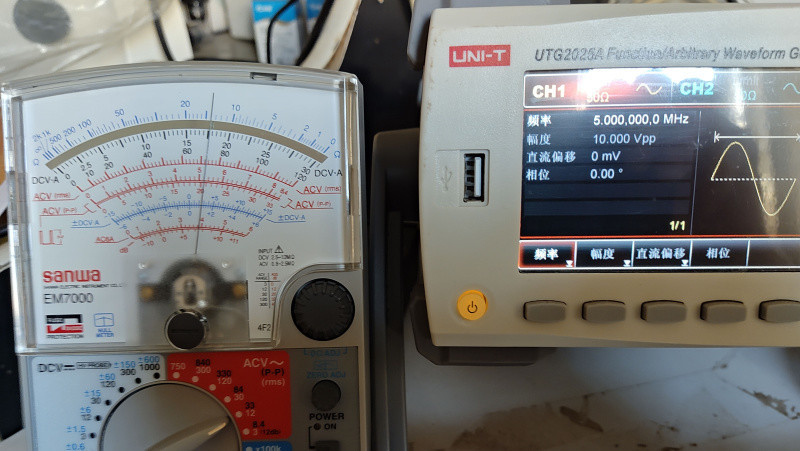

5MHz频率

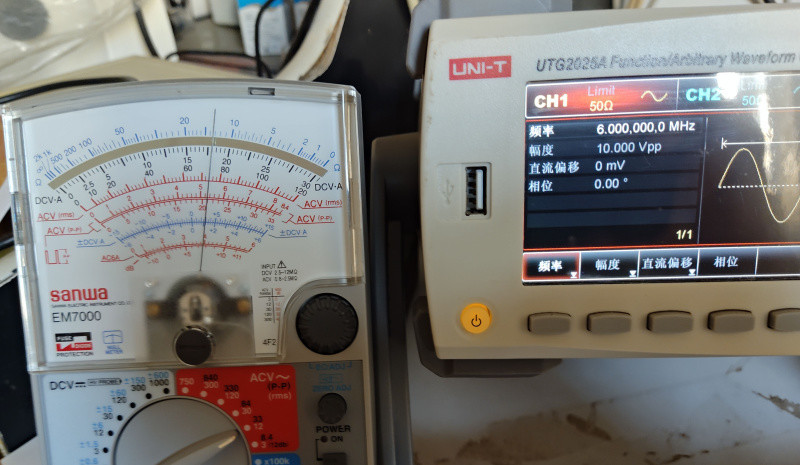

6MHz频率






收藏
送赞
分享

评分

参与人数 1仪表币 +10 收起 理由
散淡021 + 10 很给力!

查看全部评分总评分 : 仪表币 +10

发表回复

评论列表(21)

散淡021 数字大神 2019-11-9 16:45:33
谢谢分享!

这表这个是特色, 频响表现超100K高档表, 低档数表只能爬下。
2019-11-9 16:45:33 回复
光速飞行 楼主     数字大神 2019-11-9 16:52:38
本帖最后由 光速飞行 于 2019-11-9 16:54 编辑
散淡021 发表于 2019-11-9 16:45
谢谢分享!

这表这个是特色, 频响表现超100K高档表, 低档数表只能爬下。 ...

这个指针表,频响是不错,能稳定到2M,高档数字手持表就100K,台表也就300K,台表是三大名牌的话也能达到1M的。
2019-11-9 16:52:38 回复
狮子王 数字梦想家 2019-11-9 17:06:04
光速飞行 发表于 2019-11-9 16:52
这个指针表,频响是不错,能稳定到2M,高档数字手持表就100K,台表也就300K,台表是三大名牌的话也能达到1 ...

试试19MHz什么结果
2019-11-9 17:06:04 回复
光速飞行 楼主     数字大神 2019-11-9 17:09:38
狮子王 发表于 2019-11-9 17:06
试试19MHz什么结果

你哪个表,是全地球最好的表,比不上你的,我们没这种表遗憾
2019-11-9 17:09:38 回复
狮子王 数字梦想家 2019-11-9 17:26:38
光速飞行 发表于 2019-11-9 17:09
你哪个表,是全地球最好的表,比不上你的,我们没这种表遗憾

就看看是什么结果,有什么好遗憾的,好奇怪的想法。。。
2019-11-9 17:26:38 回复
光速飞行 楼主     数字大神 2019-11-9 18:15:41
狮子王 发表于 2019-11-9 17:26
就看看是什么结果,有什么好遗憾的,好奇怪的想法。。。

没什么想法,是我的表没有一个能测量得这个频率的。
2019-11-9 18:15:41 回复
星星123 数字精灵 2019-11-9 20:57:36
交流频响测量是这个表最大的亮点,楼主又得一高档玩具
2019-11-9 20:57:36 回复
光速飞行 楼主     数字大神 2019-11-9 21:04:27
星星123 发表于 2019-11-9 20:57
交流频响测量是这个表最大的亮点,楼主又得一高档玩具

是的,这表频响很好,直得一玩。
2019-11-9 21:04:27 回复
hc061218 数字王者 2019-11-10 07:05:58
你这测不同频率,测出来的值都一样?我有个想法,是不是指针是机械摆动,摆动速度和反应速度比较慢,所以来不及摆动,就定格了? 哈哈

2019-11-10 07:05:58 回复
chen131578 数字精灵 2019-11-10 07:10:28
频率响应达到2 MHz,很好了。
2019-11-10 07:10:28 回复
hc061218 数字王者 2019-11-10 08:02:04
没有过指针表,对它的交流测量原理不了解,我猜测它是测量交流峰峰值,然后通过表盘刻度换算出有效值!可能换算公式是基于50hz正玄波? 所以,峰峰值没变,频率改变,但结果没太有变化?
2019-11-10 08:02:04 回复
光速飞行 楼主     数字大神 2019-11-10 09:49:20
hc061218 发表于 2019-11-10 08:02
没有过指针表,对它的交流测量原理不了解,我猜测它是测量交流峰峰值,然后通过表盘刻度换算出有效值!可能 ...

我也没有很详细的去研究其原理,就懂测量就行,像示波器一样懂得用就行,要做仪表生产的话一定得很详细的去研究。
2019-11-10 09:49:20 回复
光速飞行 楼主     数字大神 2019-11-10 10:07:33
本帖最后由 光速飞行 于 2019-11-10 10:58 编辑
hc061218 发表于 2019-11-10 07:05
你这测不同频率,测出来的值都一样?我有个想法,是不是指针是机械摆动,摆动速度和反应速度比较慢,所以来 ...

不是这样子的,不管是数字表,还是指针表,测量频响,就是测量一个值,看它能达到多少频率才飘移,不会定格的,如果定格哪个表灵敏度极差了,我测量了很多指针表没发现有一个是定格的,因为我没有坏的表。
2019-11-10 10:07:33 回复
5free 数字大师 2019-11-10 10:25:23
这个表就是P-P换算的
2019-11-10 10:25:23 回复
光速飞行 楼主     数字大神 2019-11-10 10:31:24
本帖最后由 光速飞行 于 2019-11-10 10:33 编辑
5free 发表于 2019-11-10 10:25
这个表就是P-P换算的

这个表是有峰峰档位的,现在是我是按档位量程算的,原理还没得细究,量程,8.4~840Vpp电压。
2019-11-10 10:31:24 回复
hc061218 数字王者 2019-11-10 15:59:15
正玄波的有效值基本不受频率影响,所以,不同频率下,结果比较稳定!
2019-11-10 15:59:15 回复
光速飞行 楼主     数字大神 2019-11-10 16:07:42
本帖最后由 光速飞行 于 2019-11-10 18:17 编辑
hc061218 发表于 2019-11-10 15:59
正玄波的有效值基本不受频率影响,所以,不同频率下,结果比较稳定!

正弦波不受频率影响,你在外星?信号发生器,做到成千M都不够用,频率越高越贵,都几万元一台。这么简单的原理,我们常用的市电频率是50Hz,国外用60Hz,50~60差不大,但二种电器,用在不同频率下,都不好用闪闪的,设计电源时一定安不同频率设计才能稳定地工作。
2019-11-10 16:07:42 回复
布衣菜饭 数字斗士 2020-8-14 10:26:33
我的测试方法与楼主基本一样,输入正弦信号14.142Vpp即5.0Vrms,在AC12V档测得7000的频响从20Hz至6MHz,相对误差在1%内;10MHz时误差约-2%,10Hz时误差约+2%。
占空比50%的方波,输入从10Hz至30kHz,相对误差在4%内;100kHz以上误差增大明显;
心电图输入信号频率自30Hz至3MHz,误差-8%内。
2020-8-14 10:26:33 回复
光速飞行 楼主     数字大神 2020-8-14 10:31:10
布衣菜饭 发表于 2020-8-14 10:26
我的测试方法与楼主基本一样,输入正弦信号14.142Vpp即5.0Vrms,在AC12V档测得7000的频响从20Hz至6MHz,相 ...

能测量已经很不错了,想要精度还是示波器。
2020-8-14 10:31:10 回复
