CT393A+_测量频响

发表于：2019-11-14 14:18:24 5268
万用表
主题类别: 实测（简单)
仪表品牌: 其它品牌
显示方式: 指针
型号或关键字: CT393A+

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
CT393A+_测量频响，应坛友要求，帮测量CT393A+频响，测量了50Hz ，500Hz，1KHz，5KHz，6KHz，8KHz，10KHz，15KHz等频率，这个表能够稳定在6K频率，8K频率开始飘移了，10K,15K频率向后飘移。信号发生器，打在交流信号档，峰值10Vp，峰峰值20Vpp，交流真有效值7V。指针万用表打在交流10V档，指针表，指针指在７V位置，7V电压差少少。
测量图

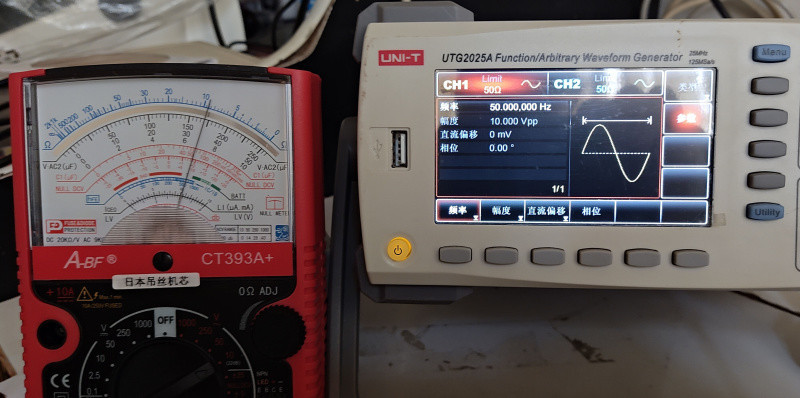

50Hz频率

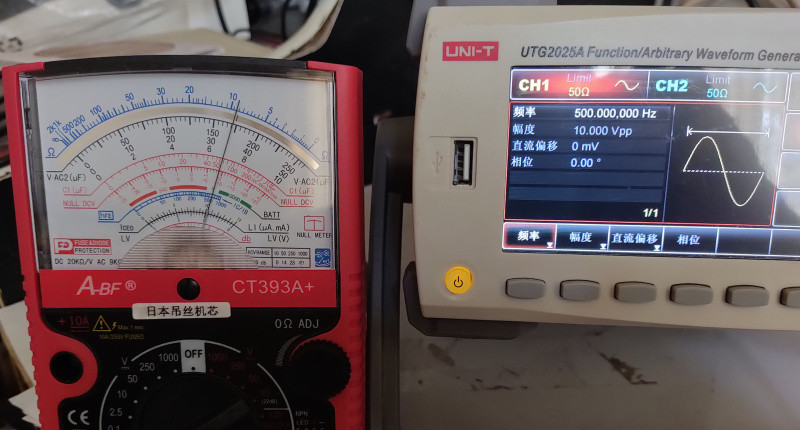

500Hz频率

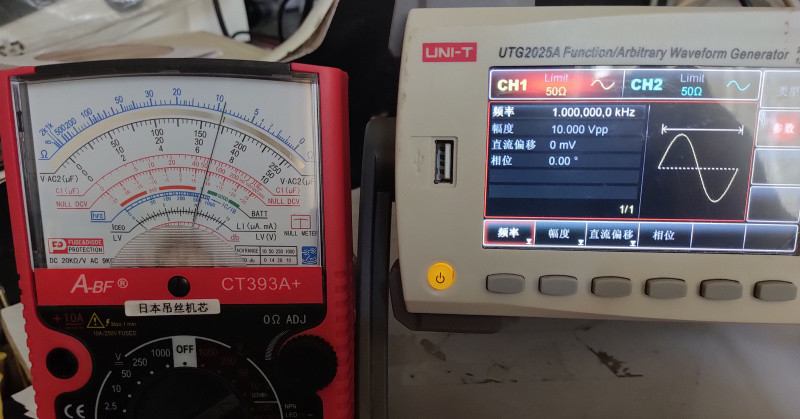

1KHz频率

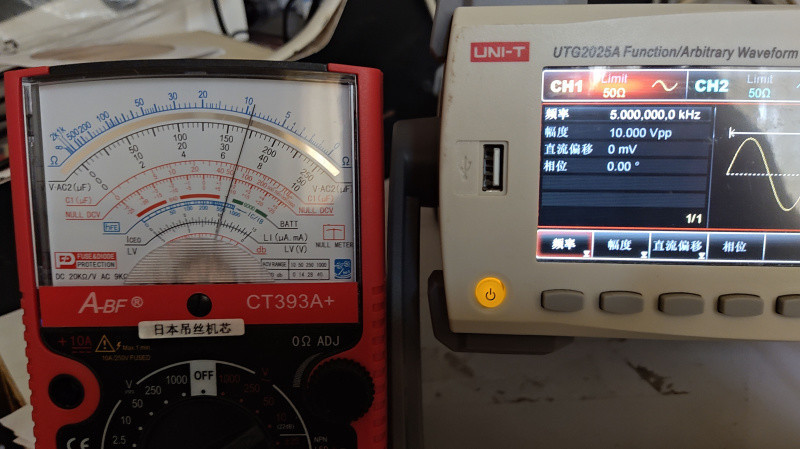

5KHz频率

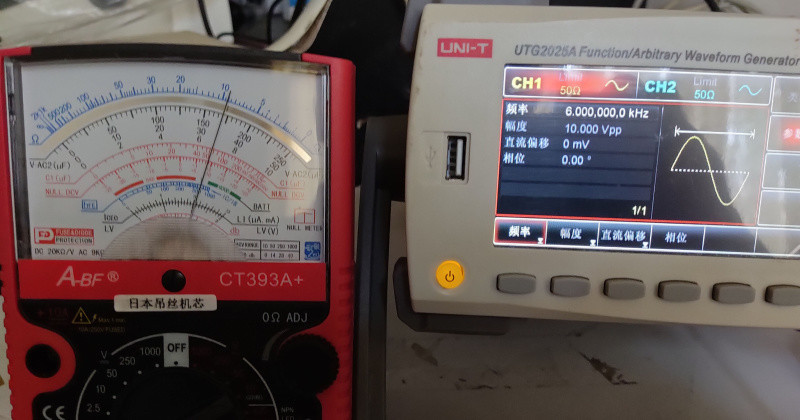

6KHz频率

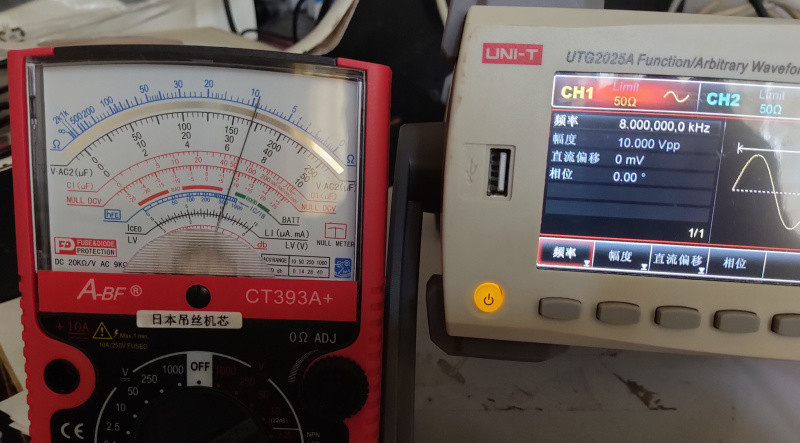

8KHz频率，开始飘移

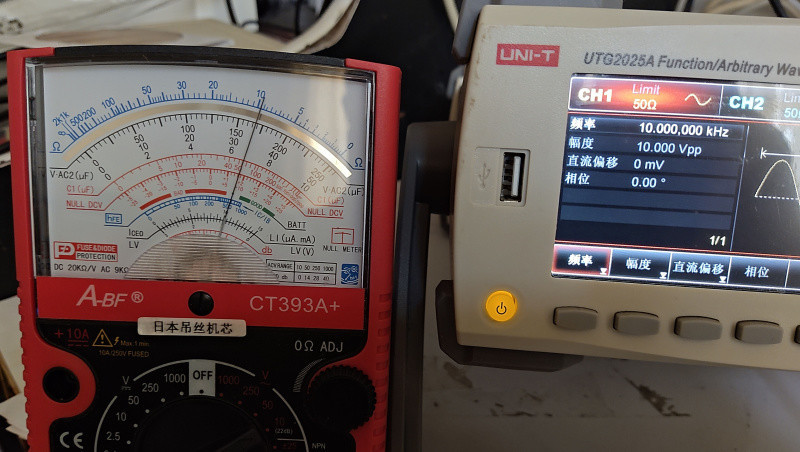

10KHz频率，向后飘移

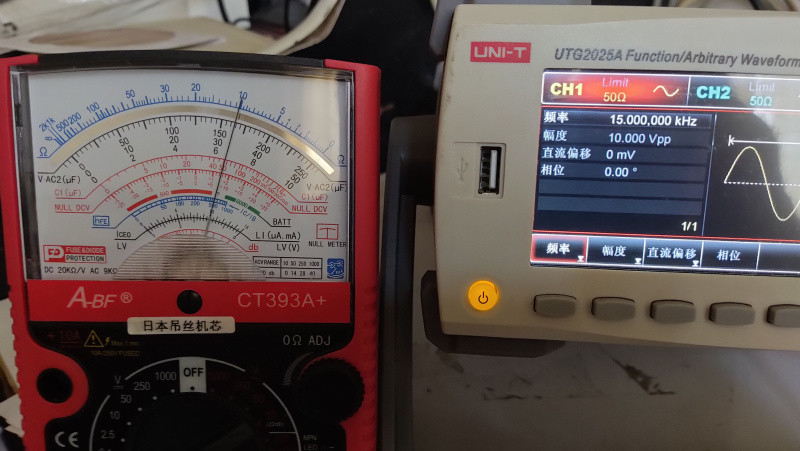

15KHz频率，向后飘移



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

狮子王 数字梦想家 2019-11-14 14:56:25
把D1、D2用2AP9换下，应该会有惊喜 。。。
2019-11-14 14:56:25 回复
光速飞行 楼主     数字大神 2019-11-14 15:02:25
狮子王 发表于 2019-11-14 14:56
把D1、D2用2AP9换下，应该会有惊喜 。。。

换二极管，是行的，以前常换，不过现在表多的是，不用换了，留下它本身特性。
2019-11-14 15:02:25 回复
星星123 数字精灵 2019-11-14 21:07:42
这个频响就是普通表的表现，亮点在机芯
2019-11-14 21:07:42 回复
光速飞行 楼主     数字大神 2019-11-14 23:28:47
星星123 发表于 2019-11-14 21:07
这个频响就是普通表的表现，亮点在机芯

是的，就是一个很普通的表，大多数指针表都差不多是这个频率。
2019-11-14 23:28:47 回复
人艰不拆 数字王者 2019-11-15 08:35:13
屌丝的逆袭！哈哈哈！
2019-11-15 08:35:13 回复
光速飞行 楼主     数字大神 2019-11-15 08:41:36
人艰不拆 发表于 2019-11-15 08:35
屌丝的逆袭！哈哈哈！

屌丝要是能逆袭，翻天了！
2019-11-15 08:41:36 回复
人艰不拆 数字王者 2019-11-15 09:05:28
光速飞行 发表于 2019-11-15 08:41
屌丝要是能逆袭，翻天了！

哈哈，土豪的江山啊
2019-11-15 09:05:28 回复
光速飞行 楼主     数字大神 2019-11-15 09:08:44
人艰不拆 发表于 2019-11-15 09:05
哈哈，土豪的江山啊

去问镇长，如何
2019-11-15 09:08:44 回复
chen131578 数字精灵 2019-11-15 09:55:25
与IM7000相差很大啊，只是整流管的原因吗？电路布局也有影响吧。
2019-11-15 09:55:25 回复
光速飞行 楼主     数字大神 2019-11-15 10:09:39
chen131578 发表于 2019-11-15 09:55
与IM7000相差很大啊，只是整流管的原因吗？电路布局也有影响吧。

二个表结构不一样，没有可比性。
2019-11-15 10:09:39 回复
光速飞行 楼主     数字大神 2019-11-15 10:10:10
chen131578 发表于 2019-11-15 09:55
与IM7000相差很大啊，只是整流管的原因吗？电路布局也有影响吧。

二个表结构不一样，没有可比性。
2019-11-15 10:10:10 回复
白不分 数字大师 2019-11-15 10:25:40
又加新成员了。
2019-11-15 10:25:40 回复
光速飞行 楼主     数字大神 2019-11-15 10:30:11
白不分 发表于 2019-11-15 10:25
又加新成员了。

这段时间，多了二个指针表了
2019-11-15 10:30:11 回复
fslichong 数字王者 2019-11-15 12:09:55
可以把整流二极管换一下，滤波电容也换一下再测试看看有何变化
2019-11-15 12:09:55 回复
光速飞行 楼主     数字大神 2019-11-15 12:23:56
fslichong 发表于 2019-11-15 12:09
可以把整流二极管换一下，滤波电容也换一下再测试看看有何变化

当然有变化了，以前都试用过的，现在不用试了
2019-11-15 12:23:56 回复
13439599434 数字小子 2021-1-21 13:14:23
光速飞行 发表于 2019-11-14 15:02
换二极管，是行的，以前常换，不过现在表多的是，不用换了，留下它本身特性。 ...

您好，请问这款指针万用表9伏跟1.5伏电池能同时用吗？谢谢
2021-1-21 13:14:23 回复
光速飞行 楼主     数字大神 2021-1-21 13:52:48
本帖最后由 光速飞行 于 2021-1-21 13:54 编辑
13439599434 发表于 2021-1-21 13:14
您好，请问这款指针万用表9伏跟1.5伏电池能同时用吗？谢谢

不能同时使用，是分开用，10K档用9V电压，一节9V层叠电池，1欧到1K档３V电压，二节电池1.5V电池。
2021-1-21 13:52:48 回复
一双 数字斗士 2021-1-21 23:08:33
光速飞行 发表于 2021-1-21 13:52
不能同时使用，是分开用，10K档用9V电压，一节9V层叠电池，1欧到1K档３V电压，二节电池1.5V电池。 ...

同样类似的外表及吊丝结构台湾兄弟公司的HD360

其10K档是9V串3V一起用的

我用10K档时量了该表的两表笔电压是12V
2021-1-21 23:08:33 回复
光速飞行 楼主     数字大神 2021-1-21 23:47:08
一双 发表于 2021-1-21 23:08
同样类似的外表及吊丝结构台湾兄弟公司的HD360

其10K档是9V串3V一起用的

我这个不串，分开用的
2021-1-21 23:47:08 回复
