立创LCSC530+万用表整体拆机

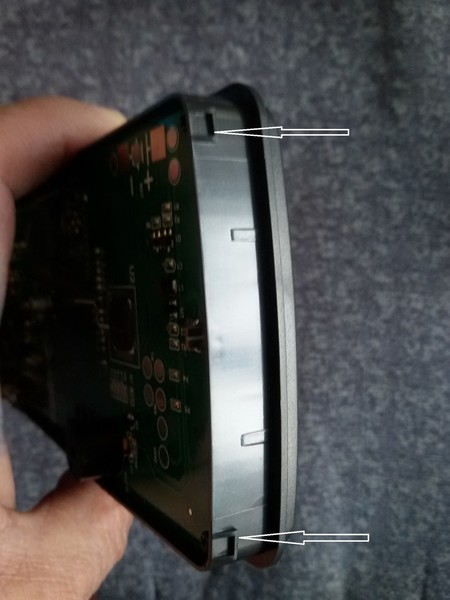

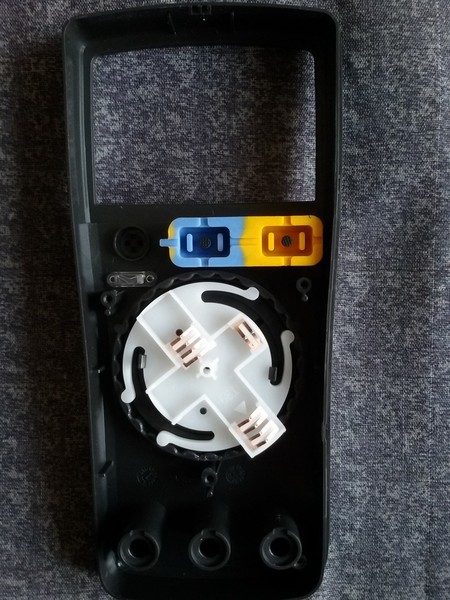

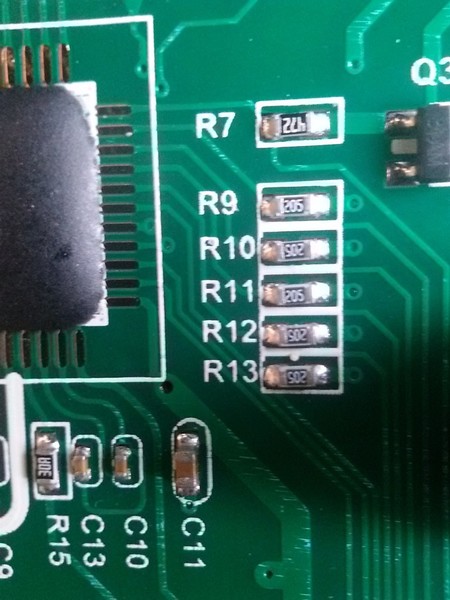

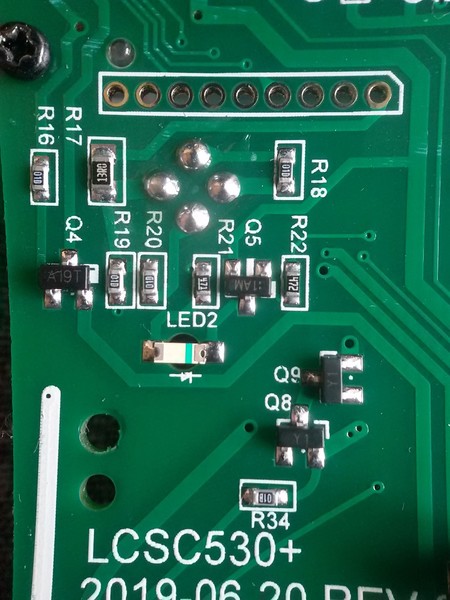

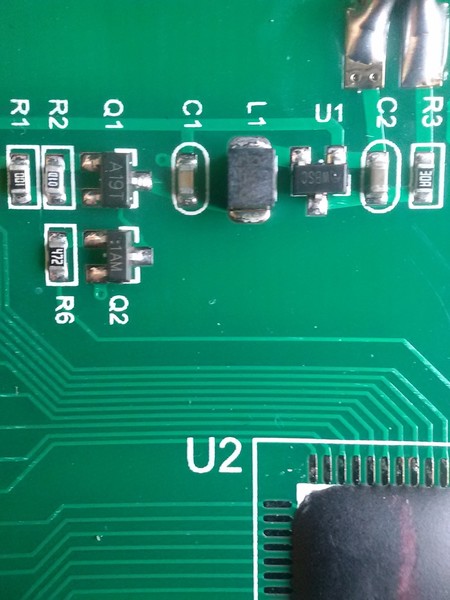

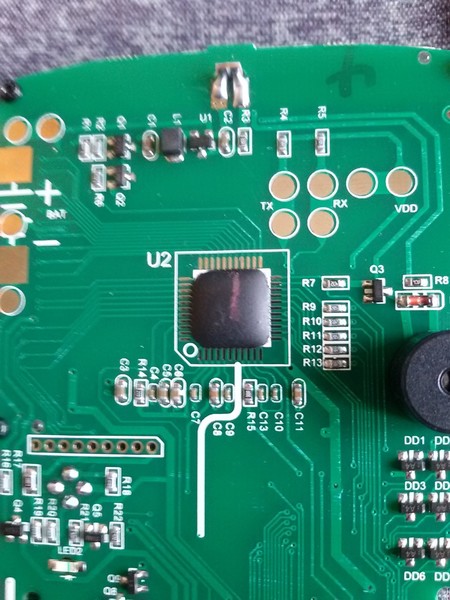

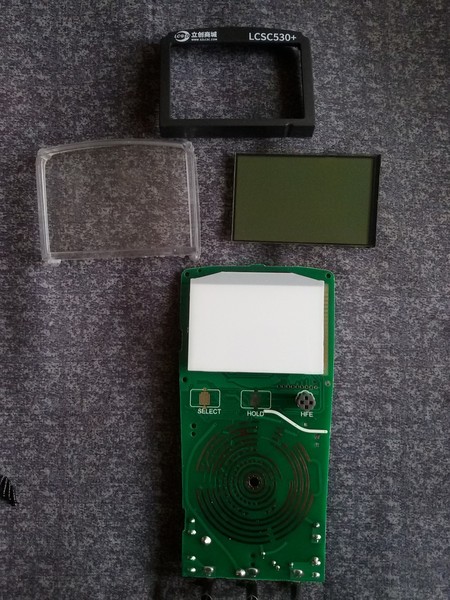

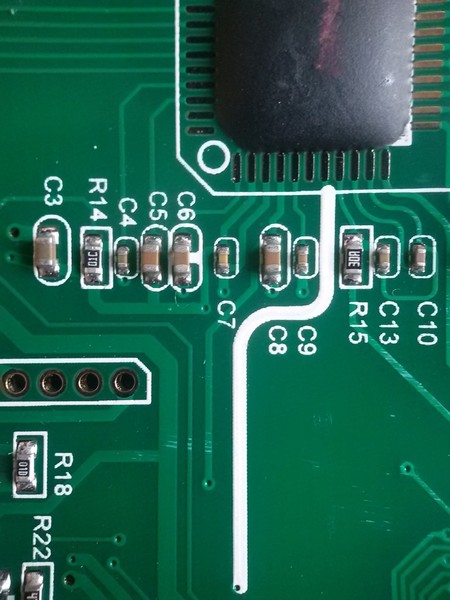

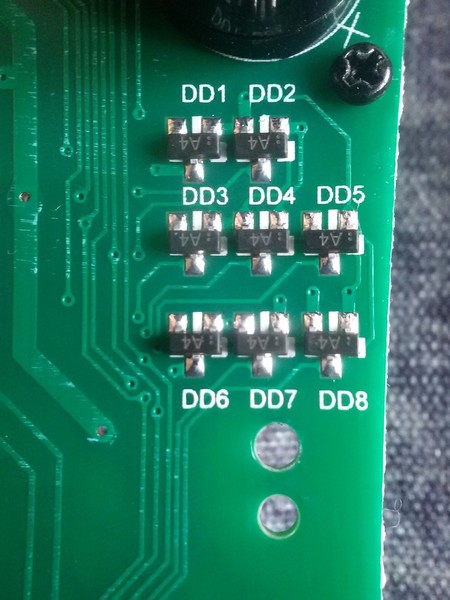

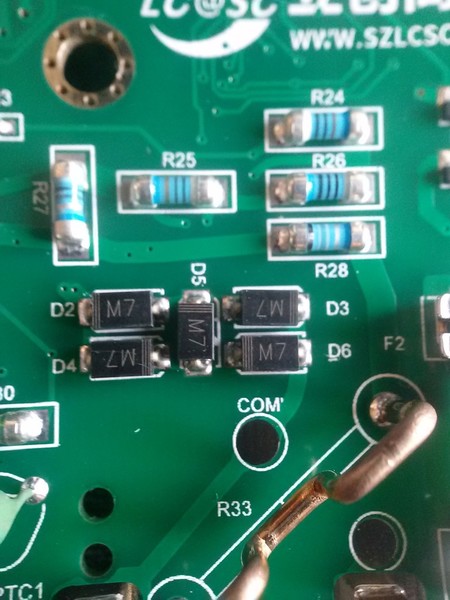

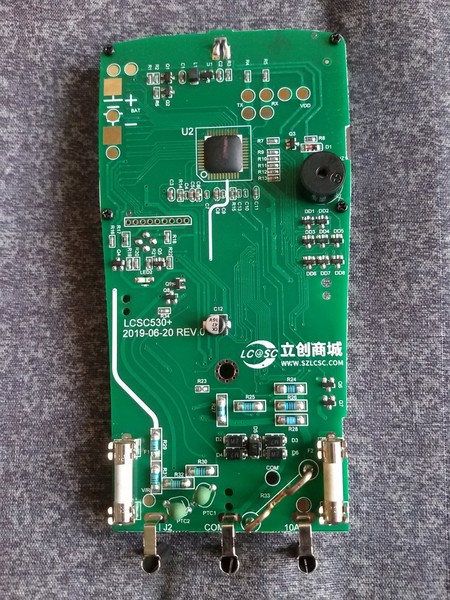

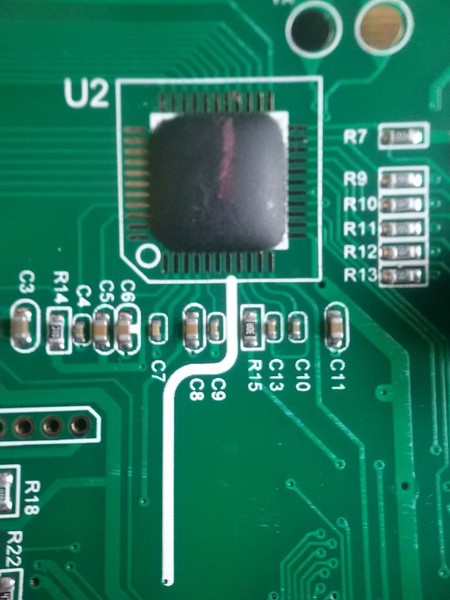

立创LCSC530+万用表与UT39A+非常相似，芯片为晶华微SD7835，弃掉了很多功能，优利德代工？这表使用的是三线电阻测量法，（优利德几乎见不到2线测电阻的）。电压档抗干扰能力很差，测量电压时手一靠近表尾数就一阵乱跳。整机功耗约1.6mA，电路设有自动省电功能，睡眠状态下微功耗仅约11µA。设置有过压、过流报警提示。电压精度偏高5mv左右。下面上整体拆机图。

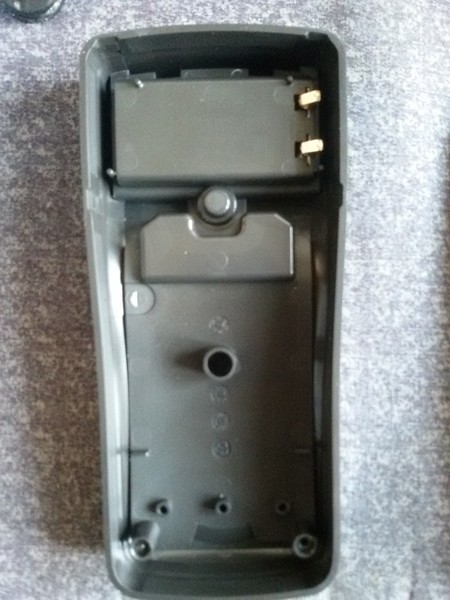

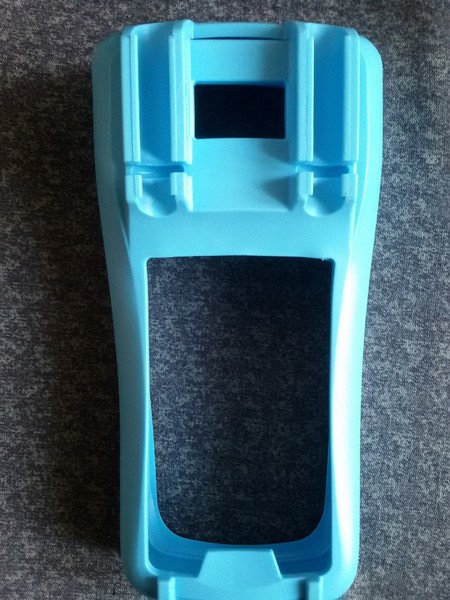

总结：没查到SD7835与老7106的性能，用的PCB板比较薄，拆装电池麻烦得脱下来蓝马甲，ADCV档高5mv左右，别人有高近10mv左右.

• 关闭
• [url=]上传图片[/url]
• [url=]网络图片[/url]


这个表很简洁，可能是实用于强电检修的低价表

工艺还不错的

这表测电压确实偏高，很不爽。

谢谢分享
这表外壳像UT，
UT代工？

散淡021 发表于 2019-12-3 12:41
谢谢分享
这表外壳像UT，
UT代工？

谢谢分享

虽然常听到也算是杂牌。国产要我买的要么众仪，否则就是优利德，胜利，华谊。

chen131578 发表于 2019-12-3 21:05
虽然常听到也算是杂牌。国产要我买的要么众仪，否则就是优利德，胜利，华谊。 ...

是的很鸡肋的表（15元运费），后面买表的想法一样的。

三线电阻测量法？不用表笔直接表插座测量吗。

wgsd 发表于 2019-12-4 07:52
三线电阻测量法？不用表笔直接表插座测量吗。

•

  登录/注册后可看大图


• 色色的看看
• KAD7001

  9

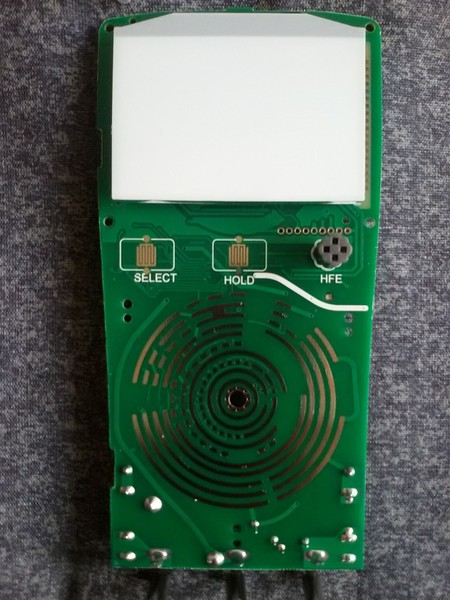

关于耐用性的研究：拆机跑线路，这表使用的是厂家图纸推荐的三线电阻测量法，所以大家可以放心乱操，绝对耐操（话说优利德几乎见不到2线测电阻的，胜利几乎全家都是2线垃圾大法


登录/注册后可看大图

巴不得你死快点）

在这里看到的，现学现卖。

wgsd 发表于 2019-12-4 07:52
三线电阻测量法？不用表笔直接表插座测量吗。

电阻检测的2条线过了刀盘才汇聚成一条 ，占用2个刀位，称为三线，便于区分。福禄克（全系列）、优利德等等都是这样的设计，这也是口碑中耐用的原因，好处是：刀盘时间长、氧化、老化产生的阻值被最小化，对测量结果影响微乎其微，万分之一以下，对通断档几乎无任何影响或可以忽略。也有的厂家2线在进入刀盘前提前汇集，只占用1个刀位，刀盘的阻值被带入到测量结果中，称为2线，对电阻测量、通断测量影响极大，几乎无法使用，典型的国产为：胜利，看使用频率一般半年后发作，清洗后短时间内反复随机发作

勇闯沙滩 发表于 2019-12-4 08:01

没明白三线电阻测量法？不是3根表笔线？表内三线可以理解，表外两线表笔线不影响，所以上面我才提到要在表的插座处测量。

wgsd 发表于 2019-12-4 10:45
没明白三线电阻测量法？不是3根表笔线？表内三线可以理解，表外两线表笔线不影响，所以上面我才提到要在表 ...

就是表内三线。

最初也想参与活动，但是看到这表广告太多，其他朋友拆机测评也不十分理想，所以没下手。
