拆众仪ZT-5566万用表+测试电流

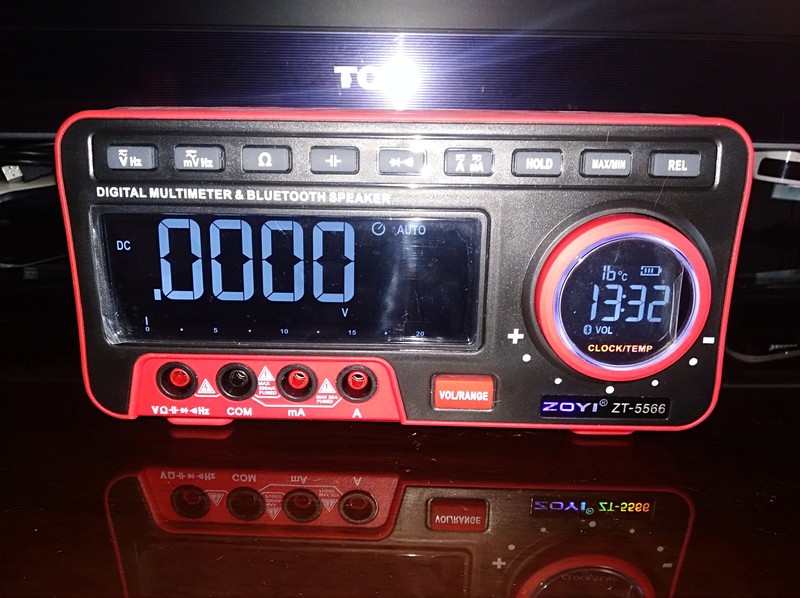

众仪ZT-5566蓝牙音响万用表经过这段时间的使用，用基准测试了电阻，电压感到还是很精准的，这次又测试了下电流，效果也是很不错。音响万用表大家都是第一次使用，也想看个究竟，拆机是必须的。下面就看看肚子里面是什么花花肠子

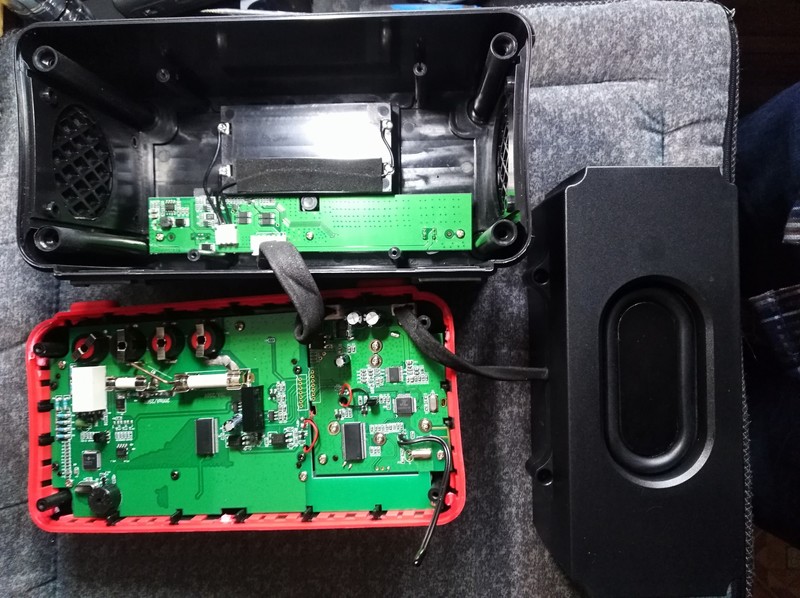

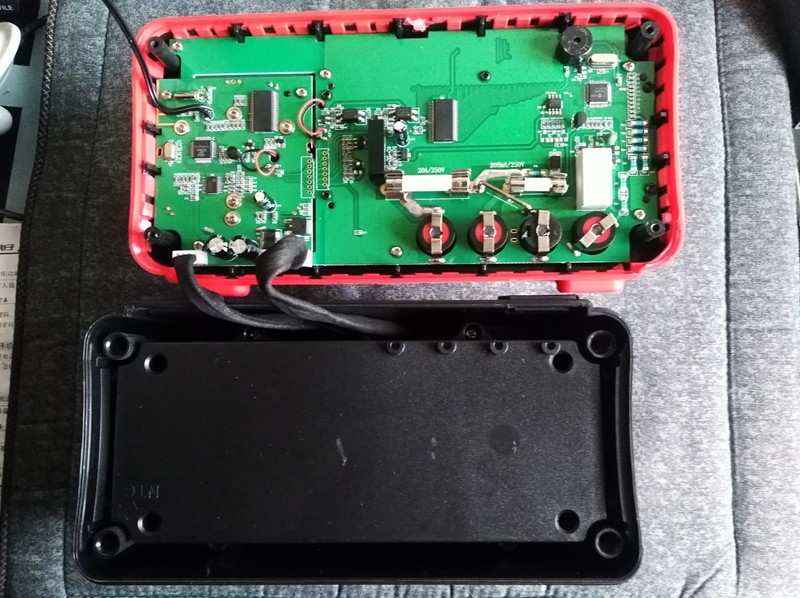

拆开4个螺丝，表与音箱。

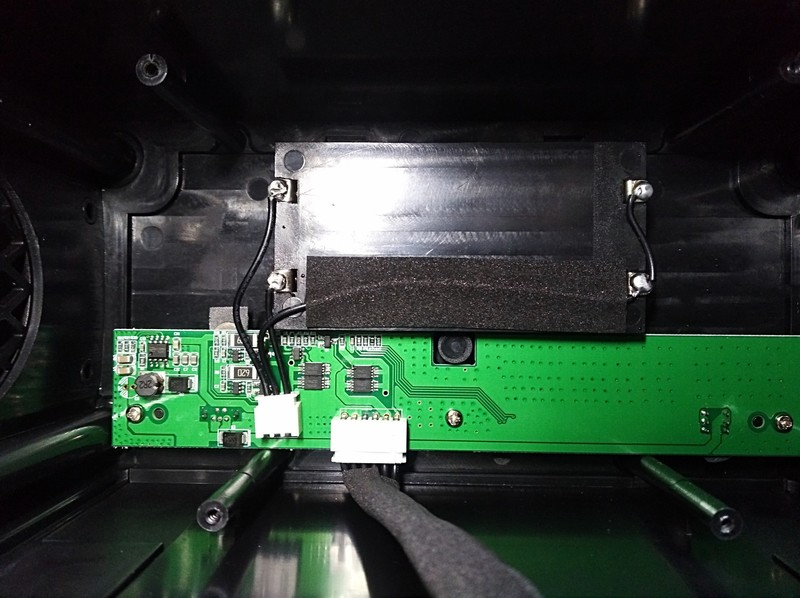

音箱拆开，后盖有个小PCB板。

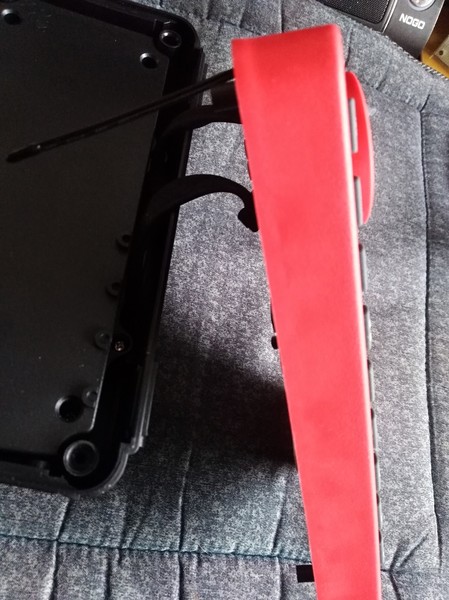

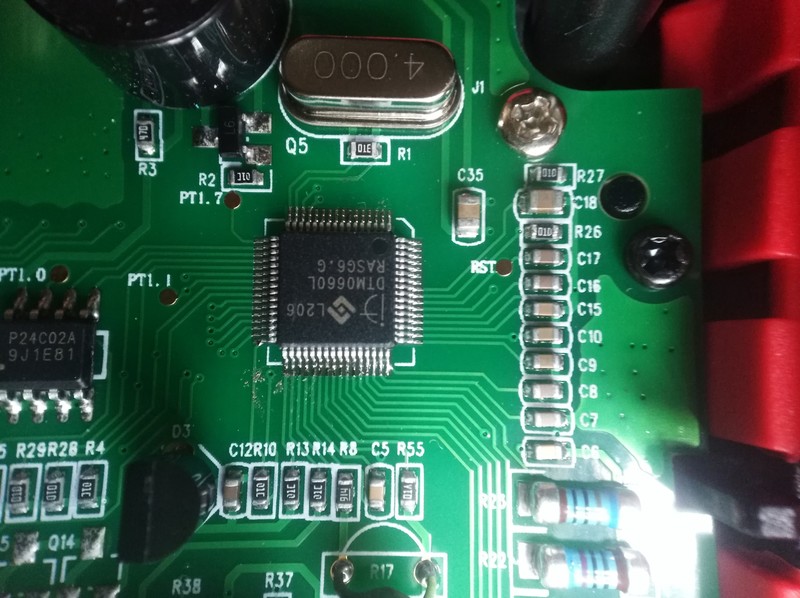

表的厚度与一般万用表一样，可DIY当表用。

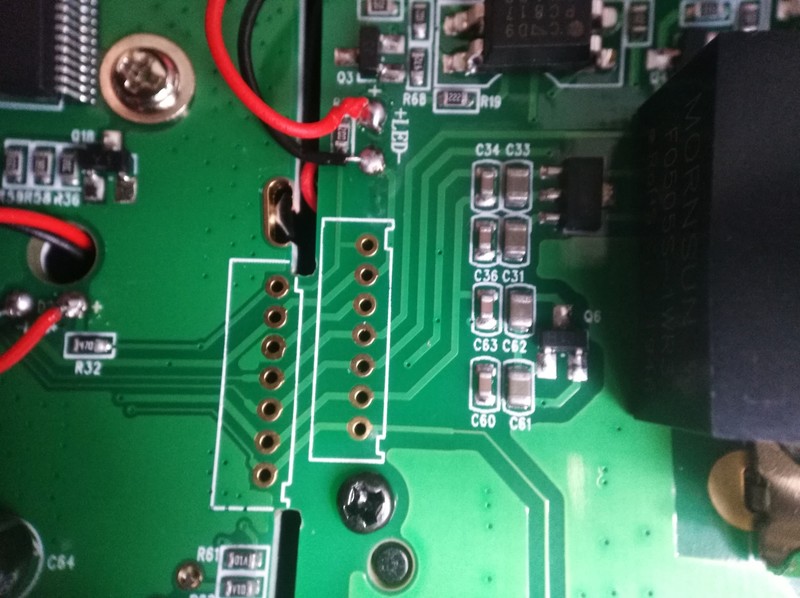

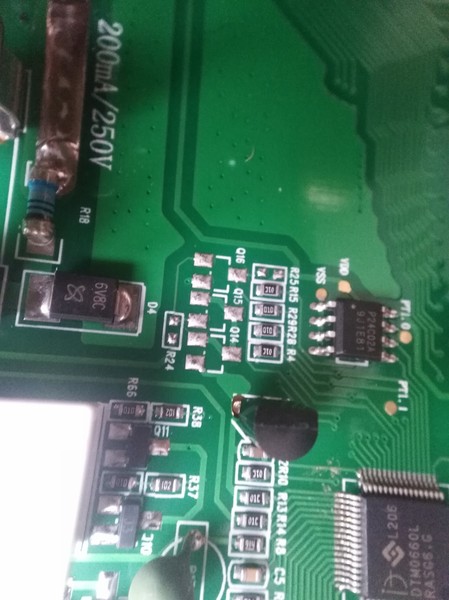

留有DIY的地方？

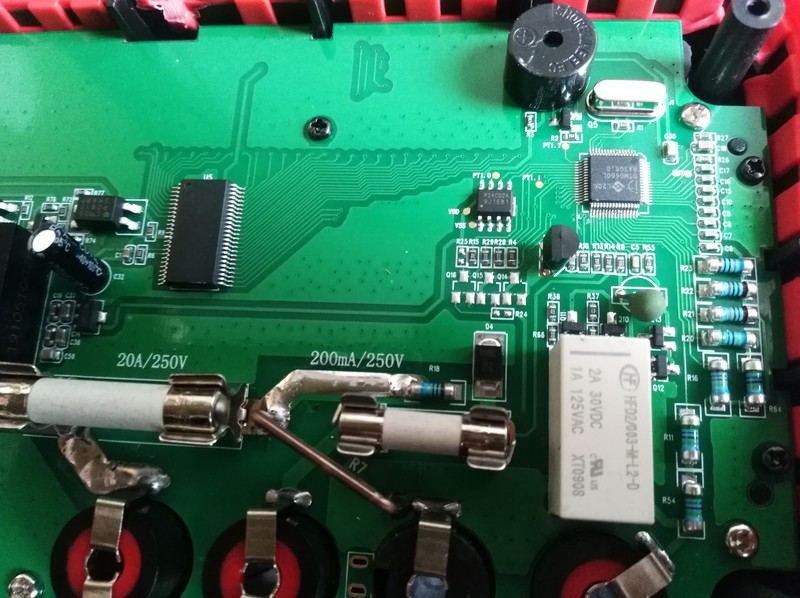

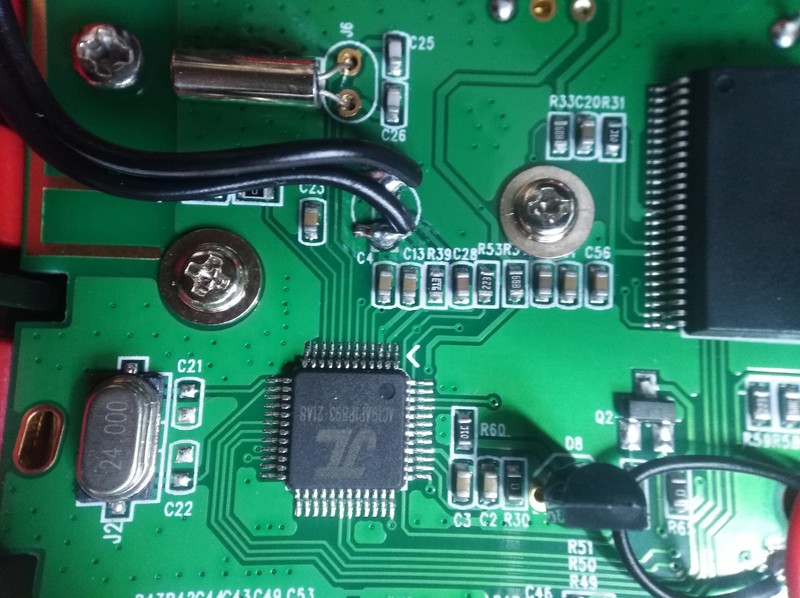

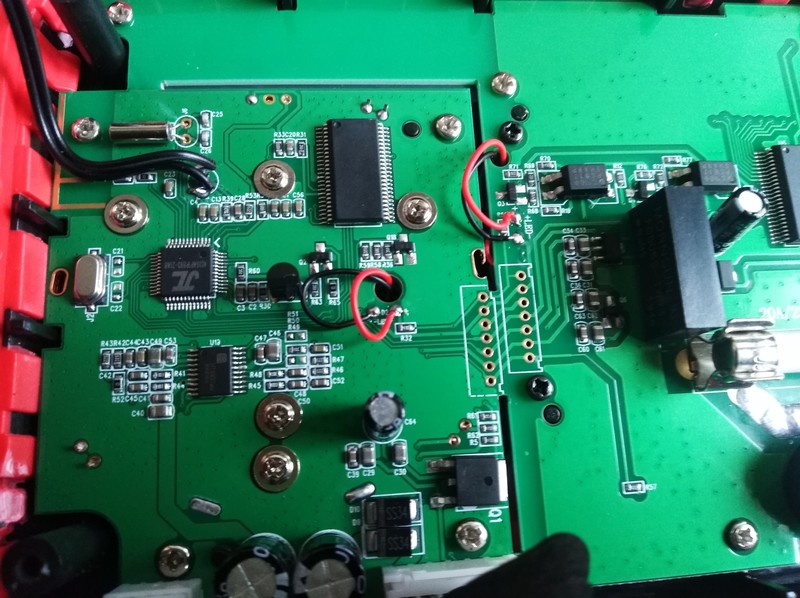

副表和音箱蓝牙板。

后盖内电池仓。PCB有平衡充电路?

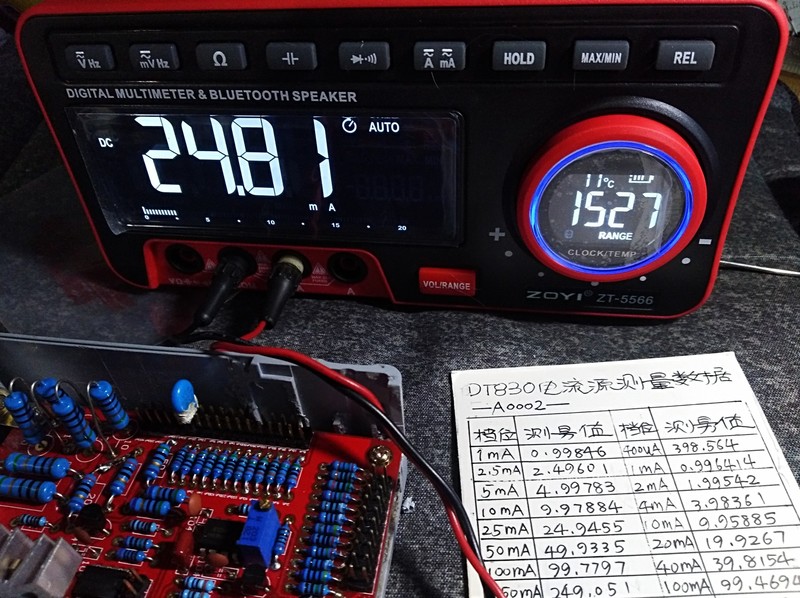

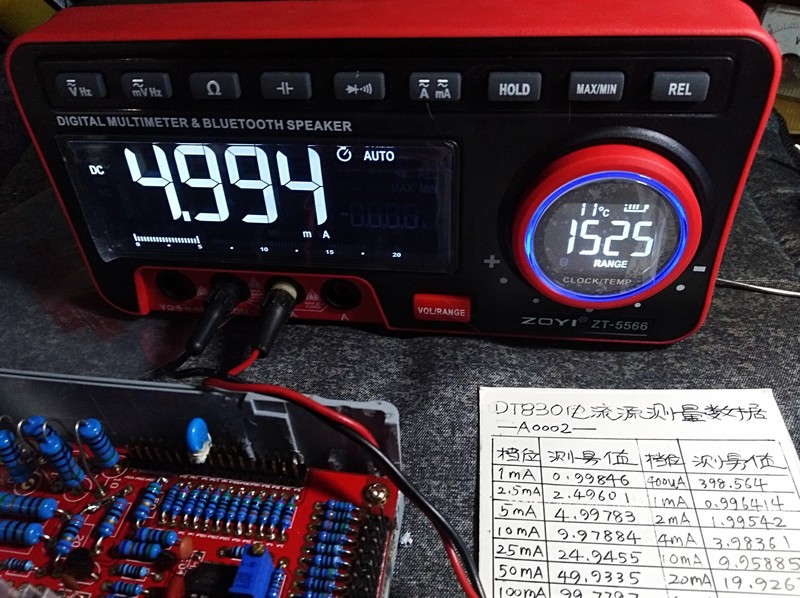

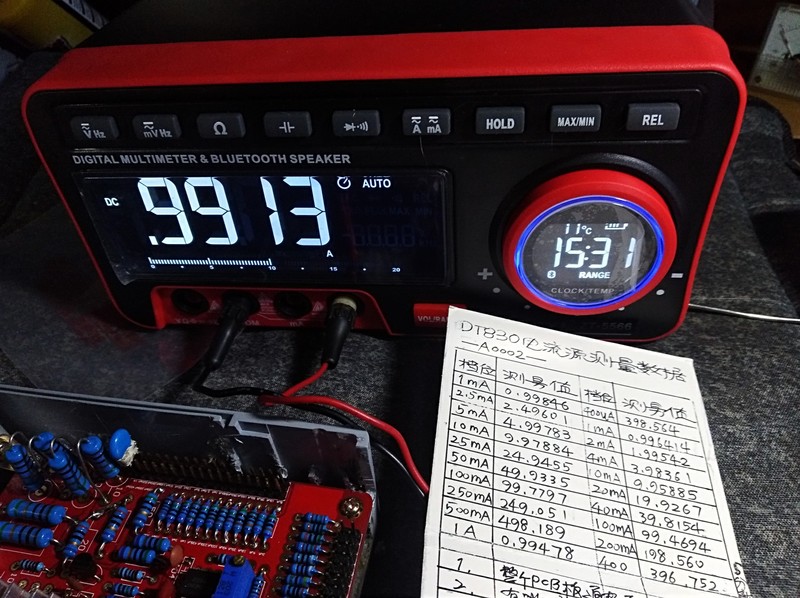

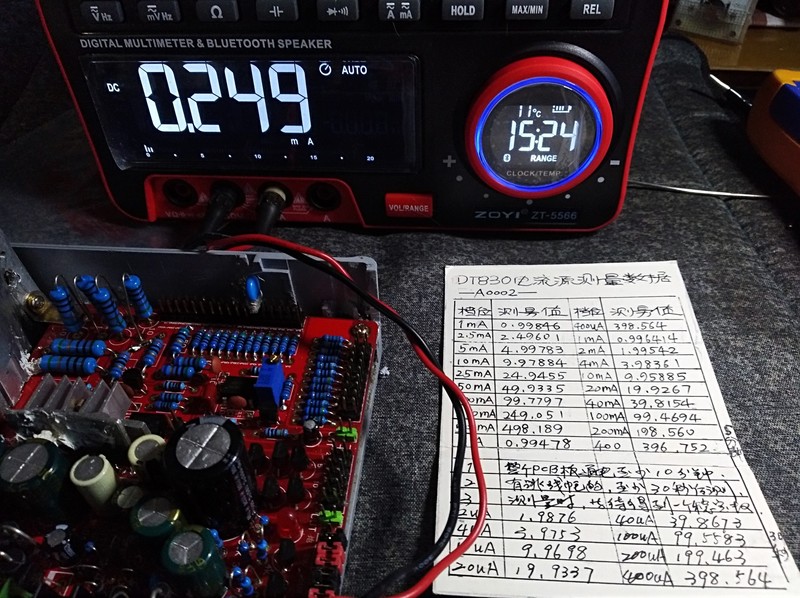

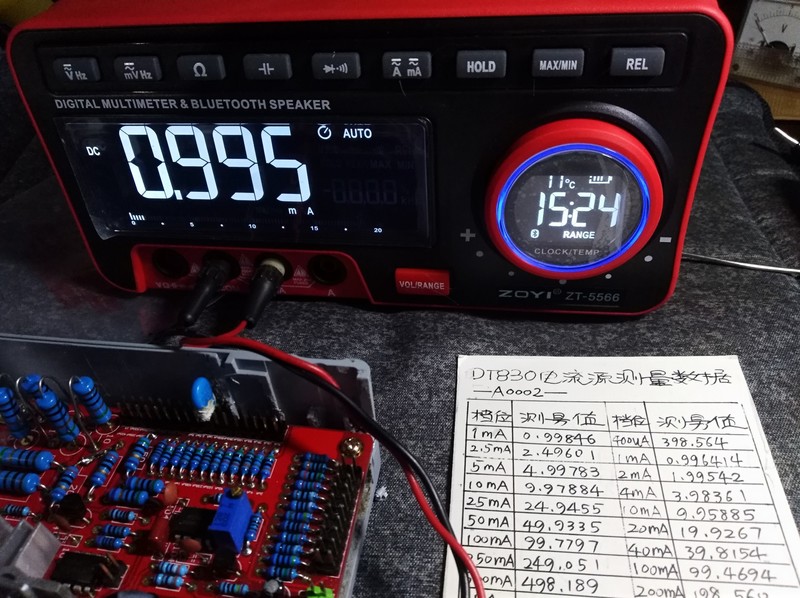

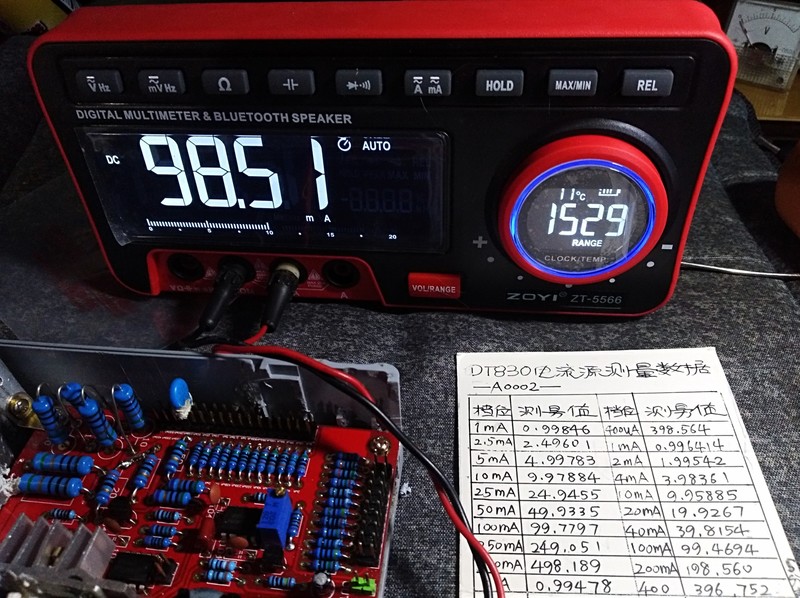

下面是测试电流。












电流源还有很多档，没有全部测试，说明问题就可以了。










。

谢谢前辈分享！
刚新婚还在蜜月期，就开苞了。　

仔细看了看全是硬芯片，你描述一下音响与表的关系呢

散淡021 发表于 2019-12-14 07:17
谢谢前辈分享！
刚新婚还在蜜月期，就开苞了。　

一言难尽呀，拆的时候挨LP说了，‘’这么精致的【收音机】也给拆了，白瞎了‘’，那回拆她的电子血压计竟然一个小时没住口。得回这是我的宝贝没说太多。

勇闯沙滩 发表于 2019-12-14 15:26
一言难尽呀，拆的时候挨LP说了，‘’这么精致的【收音机】也给拆了，白瞎了‘’，那回拆她的电子血压计竟 ...

上面是玩笑

老婆的血压计，她不同意真不该拆

散淡021 发表于 2019-12-14 15:53
上面是玩笑

老婆的血压计，她不同意真不该拆

没事的，血压计拆开安了个外接电源插口，不用频繁换电池，认可没说了。

谢谢分享。

我觉得是基准不准！
