闲置摄像头及废旧材料制作一个电子放大镜

       现在电路板集成度越来越高，集成芯片管脚越来越密集，贴片元器件体积越来越小，管脚和丝印也越来越难看清，给维修带来一定困扰，所以在维修中常常用到高倍放大镜，闲暇之余，利用手头闲置的摄像头做了一个电子放大镜，试用了一下，效果还不错，发上来供朋友们参考，希望能起到抛砖引玉的作用。

      我有二种摄像头，一个是旧的日本瓦特摄像头，一个是全新敏通摄像头，这两个摄像头都是BNC接口视频输出，12伏供电，摄像头组合比较简单、也就是摄像头加镜头，然后连接摄像头BNC输出和电视机AV接口即可，也可以用转接头连接AV线。制作中麻烦的是支架选择和补光灯制作，下面说说我的做法：

     一是放大镜支架的选择或制作，好一点的放大镜支架某宝上价格较贵，大都要100+以上，原本打算用齿条做一个，但齿条大多按1米起卖，快递费也比较贵，加上齿轮和做转动机构，费时费工也费钱，所以，我暂时用了一个夹子台灯的金属软管支架改造了一下，拆掉原来没用的部分，只保留金属软管，金属软管两头带M8的螺纹，正好适合固定，原来塑料夹子夹持不好，底部换了一个铁夹子，这个软管直径有10mm，软硬度适中，既方便弯曲，也不易晃动，比较理想，上面装了一个轨道灯上拆下来的挂架，用来固定摄像头，这两款摄像头都使用M6螺丝，没找到合适的，暂时用二个M6螺丝临时固定，另外手里正好有一块1.5mm厚210mm*150mm的铁板做底座，装配后效果还行，只是金属软管只有20厘米，有点短，稍长些更好，家里还有其它废旧的夹子灯，一时间没有找到，等以后找到再加长吧，这个先临时应付着。

     二是补光灯的选择和制作，网上卖的补光灯有灯管的，也有LED的，几十元，也不算便宜。开始尝试了使用其它补光方式，都不是很理想，所以只能用手里的废旧材料做了一个，还算理想，供大家参考。我用了一个铁质香烟盒加84消毒液瓶子，也可以使用易拉罐等其它东西，只要外形合适即可，裁掉一段烟盒，中间扩孔，找一个略大于镜头直径的瓶盖装在烟盒上，瓶盖内侧粘上黑胶布遮光，裁下来的烟盒内侧使用LED灯带绕一周一共24个灯珠，这些灯珠是把灯带拆掉一段，剥掉外面塑料皮，原来灯带灯珠采用的是3伏灯珠，两个灯珠并联再串联加电阻限流的方式，我稍加改造，采用灯珠三并四串二组的方式，为了保证每组灯管开启的时候光线均匀，所以每组灯珠之间相互间隔，这样，既可以直接使用给摄像头供电的12伏电源，也能根据需要补光亮度选择开启一组或二组LED灯。制作初期的设想是补光灯供电插座和开关外置，以避免开关插座装在补光灯内部有遮光问题，但感觉灯珠数量足够多，遮光效果可能不明显，再加上外接开关插座有点啰嗦，所以内置了，试验情况和预想差不多，内置稍微有点遮光，但总体影响不大，如果不介意外置啰嗦，还是外置方案更好一些。

      给大家发几张实测图，供参考。


一、闲置的摄像头。一个是旧的日本瓦特(WATEC）型号是WAT-250D W96P，一个是全新敏通（MINTRON)），其中瓦特摄像头是十几年以前二千多买的，配的D5镜头，敏通是一个朋友给的，带一个10厘米镜头，查了一下，好像是100倍，瓦特摄像头体积稍小，还有一些功能开关，敏通体积稍大，没有任何功能开关，尝试着把摄像头组合不同镜头进行测试了，实测瓦特摄像头配长镜头比敏通效果好一点，也难怪瓦特价格比较贵，现在二手不带镜头的瓦特摄像头也比全新带镜头的敏通摄像头贵得多，主要表现在低照度情况下都有颗粒，但瓦特摄像头显示的是彩色图像，敏通显示的只是黑白图像，补光后，二者相差倒不太大，短镜头放大倍数偏小且不如长镜头清晰，所以采用瓦特摄像头加长镜头方案。

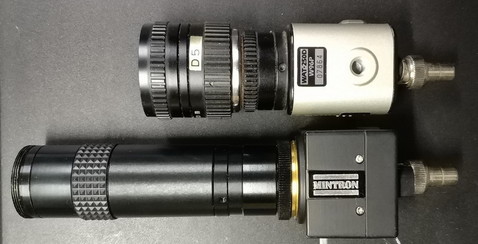

闲置的二个摄像头，上面是瓦特，下面是敏通

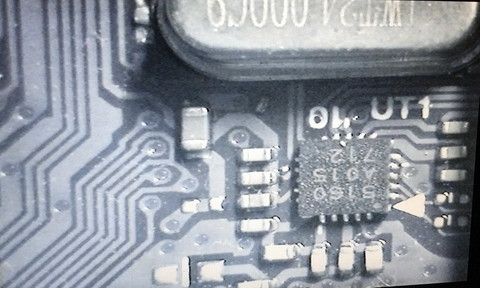

敏通摄像头低照度时图像黑白





瓦特摄像头低照度时图像依旧是彩色

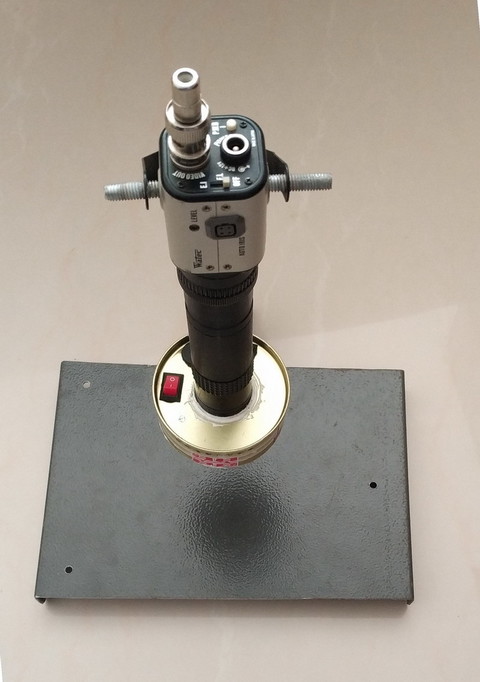

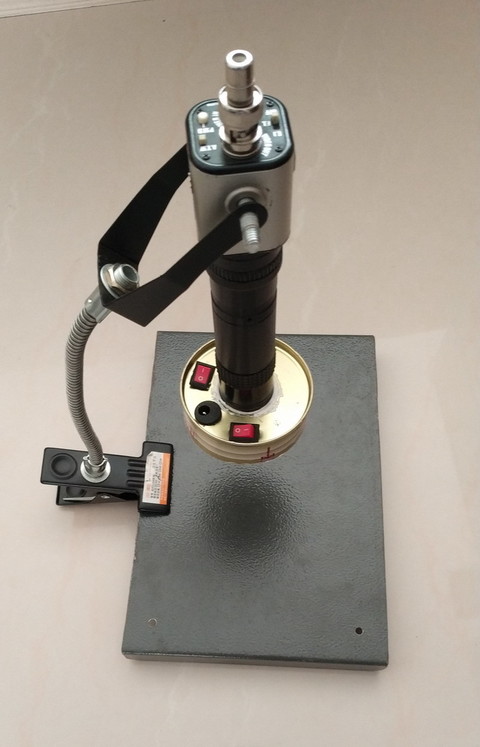

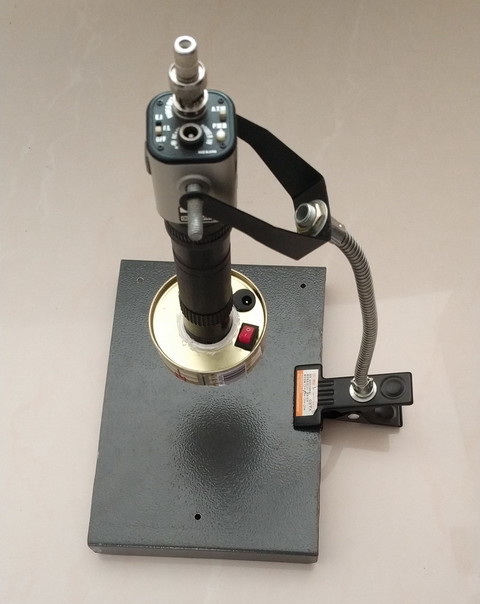

二、总体外观






三、支架的制作

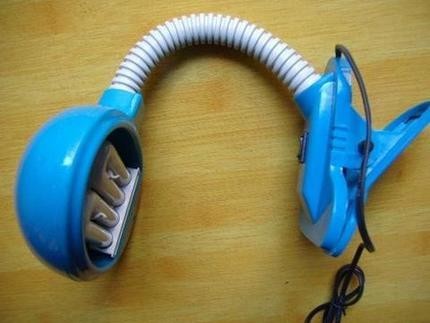

1、淘汰的夹子灯，拆之前没拍，这个图片是以前淘宝购买记录上的截图

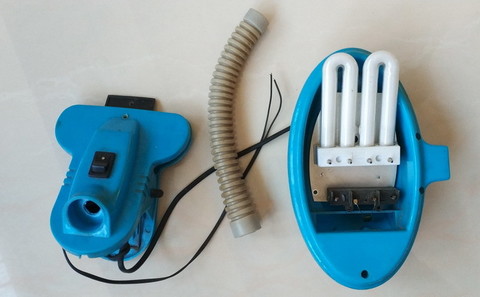

2、拆掉的没用部分，只留里面的金属软管

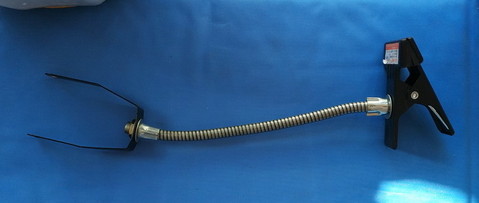

3、保留的金属软管上面装轨道灯的挂架，下面换成铁夹子

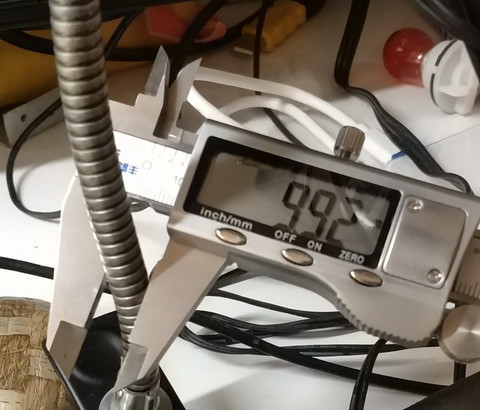

4、金属软管直径10mm





四、补光灯制作，整个放大镜最耽误时间的是补光灯的制作，用到的材料及制作过程如下

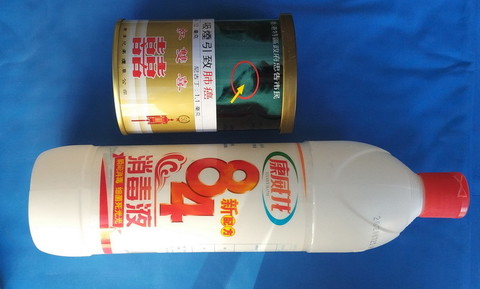

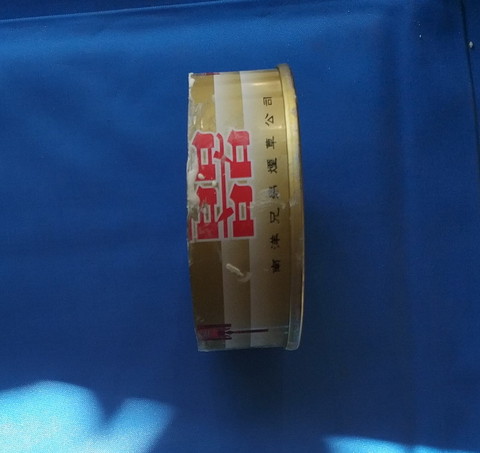

1、一个铁皮烟盒和一个84消毒液瓶子，

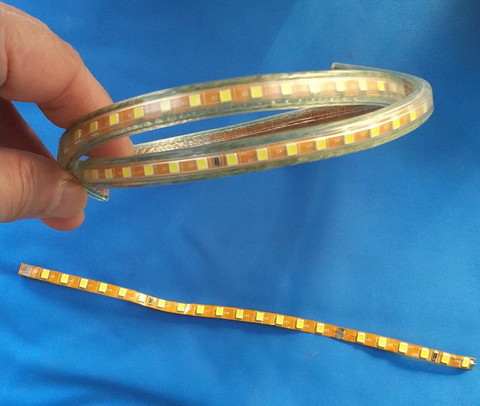

2、1元撸来的灯带，截取可以绕盒子内径一周的一段（我这里截取了24个灯珠），并剥掉外皮

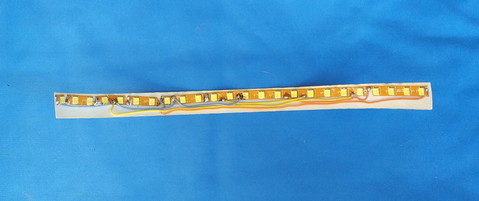

3、根据需要对原来灯珠进行串、并联，这是未完工的图片，实际上采用了三并四串二组的方案，以保证可以使用12伏供电并保证光照均匀

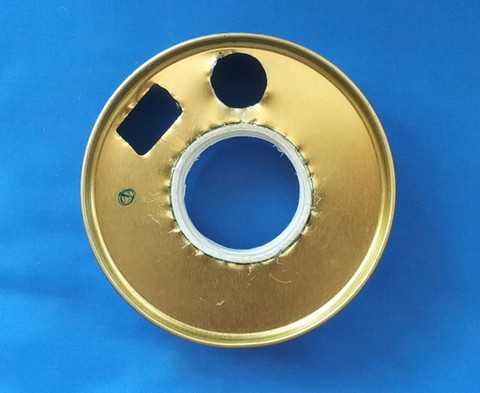

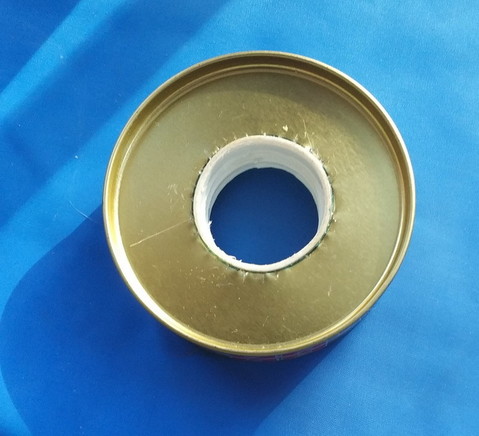

4、烟盒裁掉一部分，中间打孔，塞一个内径能套进镜头的瓶盖

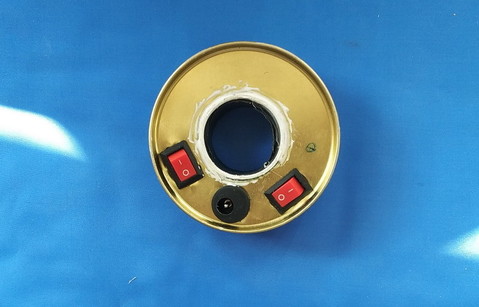

5、打孔准备装DC输入插座和开关

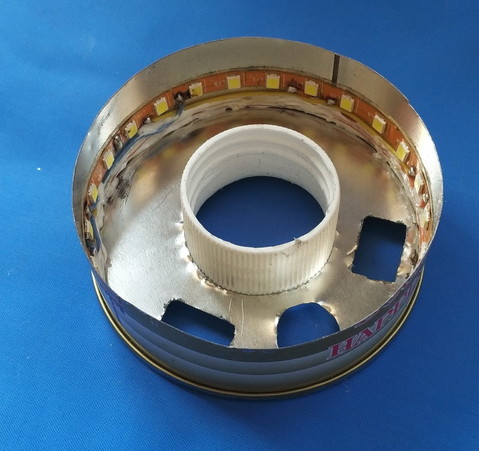

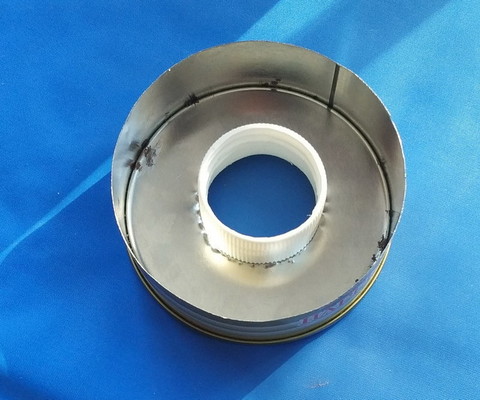

6、固定好LED灯条

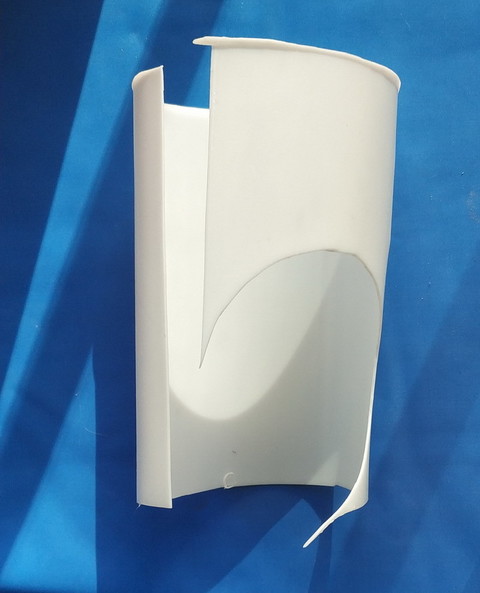

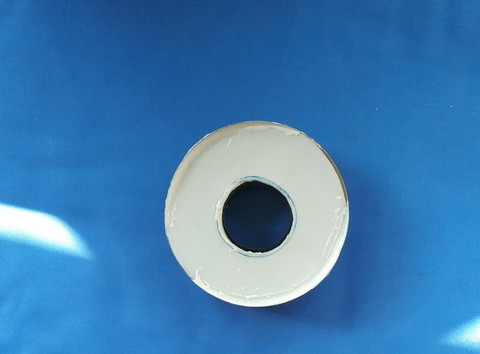

7、84消毒液裁掉可以遮盖烟盒的圆形做滤光板，滤光板不宜使用全透明的，这个实验下来还不错，光线比较均匀





8、做好的补光灯，704胶还未清理，瓶盖内侧粘上黑色胶布用来遮光











五、放大镜实际使用效果

1、补光灯视频

请登录后再进行观看视频

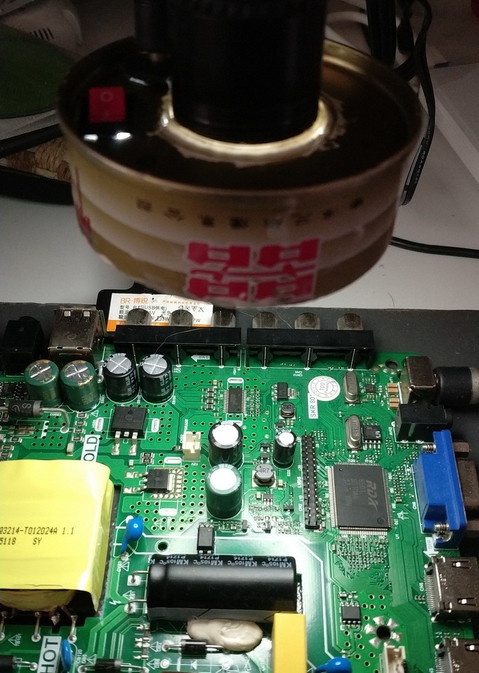

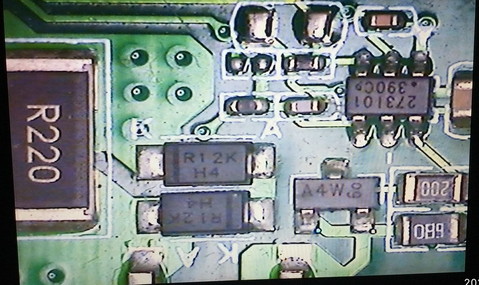

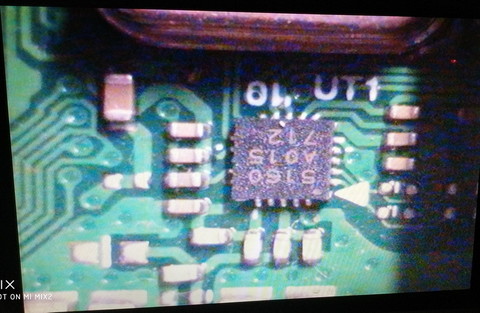

2、开启补光效果，下面是一块液晶电视主板，可以看到光线比较均匀

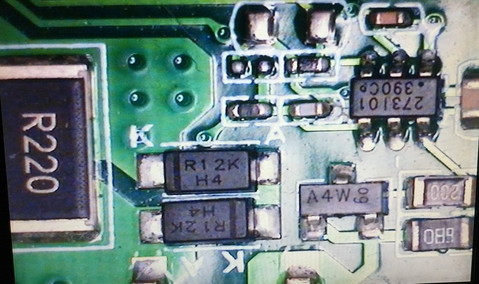

3、开一组灯的放大效果

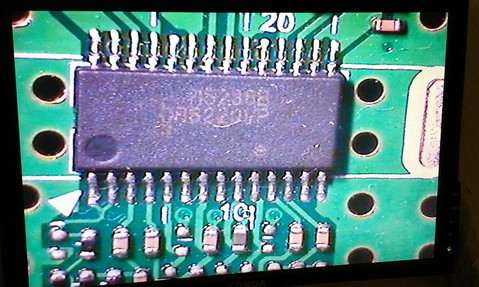

4、开二组灯效果





     小结：从上述实拍图片可以看到，这个放大镜实际使用时放大效果比较理想，芯片丝印可以清楚看到，集成电路管脚也可以清晰分辨，贴片电阻阻值清晰，稍有遗憾之处就是由于支架较短，所以补光灯和电路板之间距离只有大约13厘米，开二组灯会显得光线较亮，如果延长支架，开二组灯可能效果比较适宜，焊接等工作距离可能更为舒服。本方案除了摄像头之外，几乎都是零成本，实际使用效果不输某宝上几百甚至大几百的放大镜，所以发上来供朋友们参考。

厉害 好手艺

不光是这个能改，闲鱼上，有以前的照相机，需要带屏幕和摄像功能的，连上电脑 买个三脚架，加上灯珠，也能实现同样的效果。

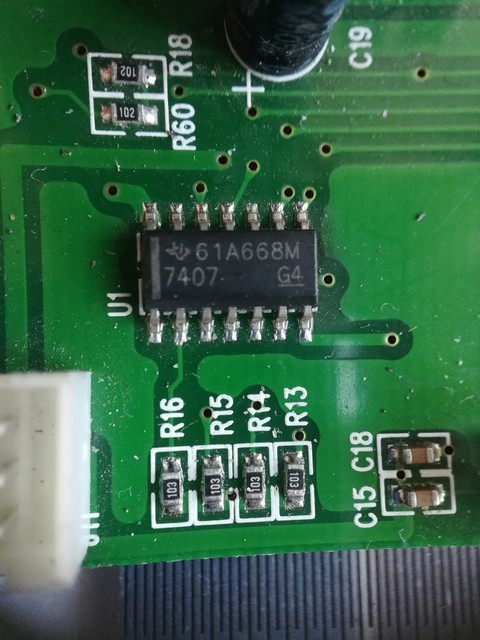

看看我这个效果是不是更好些。


登录/注册后可看大图

放大镜粘在手机壳上。


登录/注册后可看大图

这效果字和色都清楚。

效果不错，谢谢分享！

勇闯沙滩 发表于 2020-3-20 07:33
看看我这个效果是不是更好些。

放大镜粘在手机壳上。

你这个想法也不错，看没问题，但距离查看物件之间距离可能有点近，想在放大镜下焊接恐怕有困难。

笔记本垃圾像素摄像头能改吗

jltzmy 发表于 2020-3-20 10:36
你这个想法也不错，看没问题，但距离查看物件之间距离可能有点近，想在放大镜下焊接恐怕有困难。 ...

放大镜下焊接做不到，就是微距拍图片用。

ghj 发表于 2020-3-20 10:58
笔记本垃圾像素摄像头能改吗

笔记本上的摄像头清晰度恐怕不够，而且放大镜镜头也很关键，

手艺不错

手艺不错，很受启发，有时间也做一个

这个改得好，相当于全新的电子显微镜了。

老李爱维修 发表于 2020-4-16 09:24
这个改得好，相当于全新的电子显微镜了。

现在的元器件太小，丝印也小，有个放大镜能解决不少问题

我也有模拟摄像头，利用空余时间也造一台
