VC86E拆机，看看内部结构！

发表于：2020-3-24 15:34:53 9070
万用表
主题类别: 评测（详细）
仪表品牌: 胜利（VICTOR）
显示方式: 四位半
型号或关键字: VC86E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

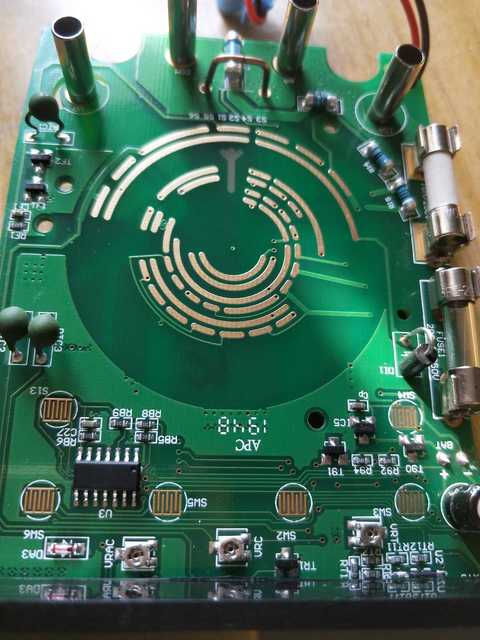

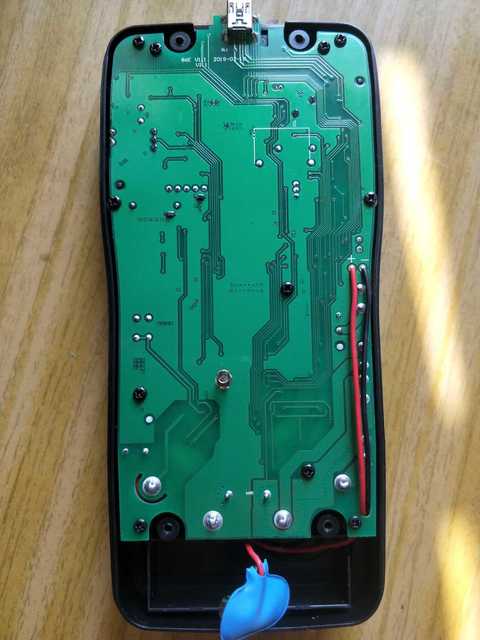

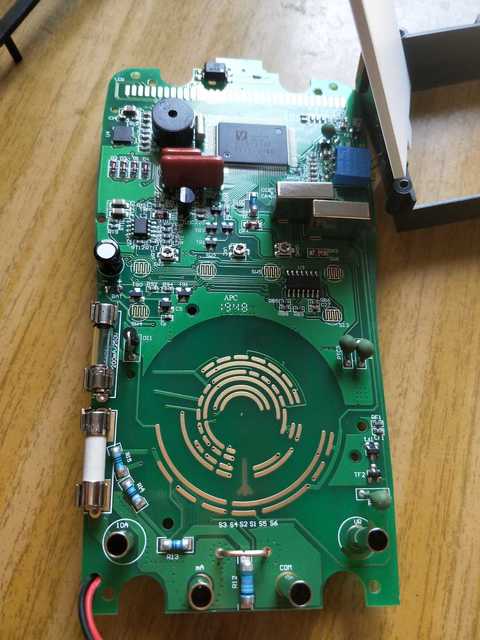

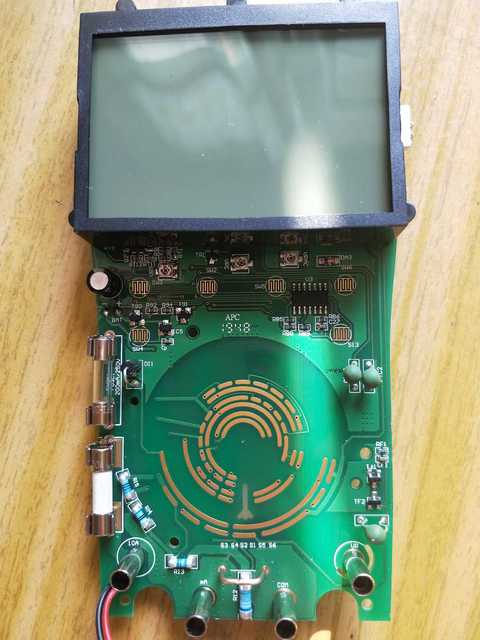

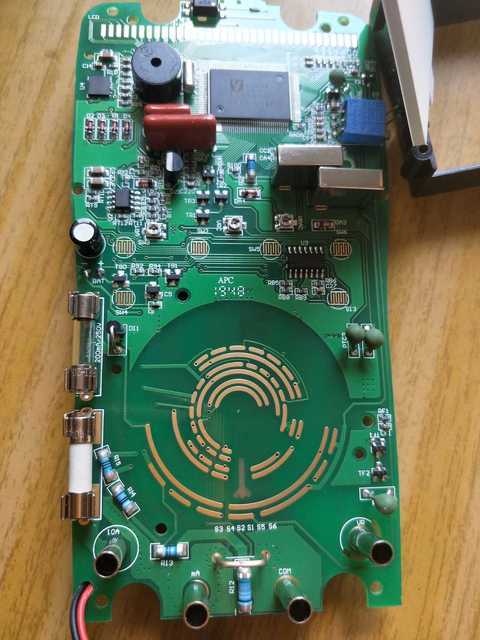

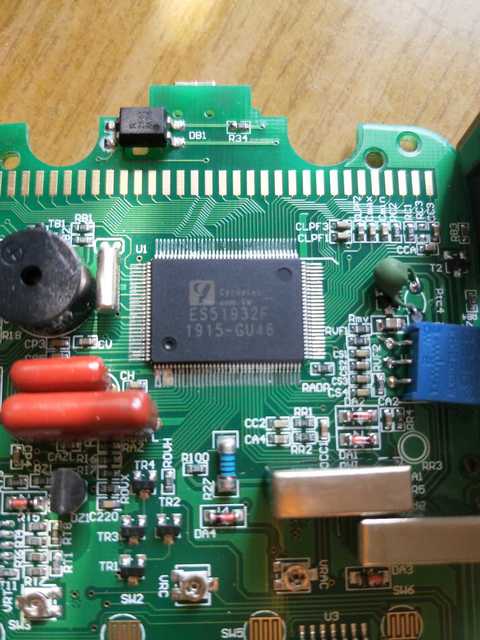

今天把VC86E拆开看看内部，整体看来，还将就，硬封芯片，ES51932F ,大部分元件全部机器焊接，电路板干净整齐！但是保险管设计位置太悲催了，如果被烧坏，换保险管必须拆开，拆掉螺丝把电路板拿出来，才能换保险管！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（26）

勇闯沙滩 数字大神 2020-3-24 16:33:40
这个表做工很不错。
2020-3-24 16:33:40 回复
kyhwhb 数字大神 2020-3-24 16:42:57

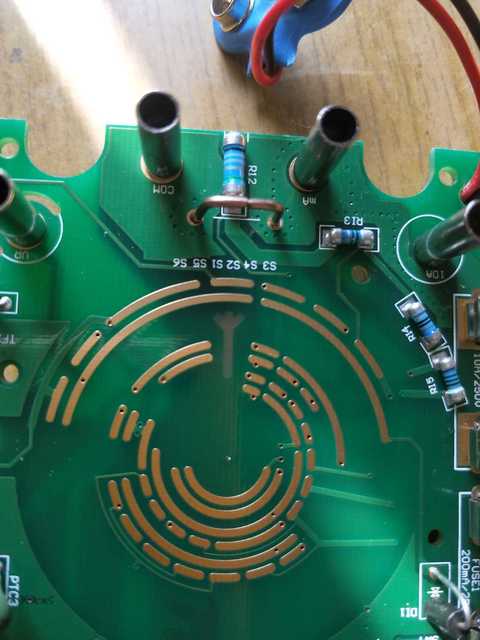

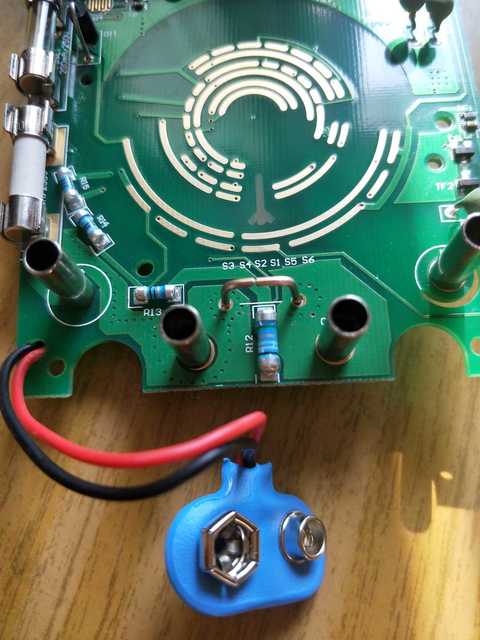

工艺不错，10A康铜丝看似要掐断的样子
2020-3-24 16:42:57 回复
HD123 楼主     数字精灵 2020-3-24 17:06:35
巍巍兴安 发表于 2020-3-24 16:42
工艺不错，10A康铜丝看似要掐断的样子

就是！不知道为什么这样做！
2020-3-24 17:06:35 回复

点评

ksj197706
调校a挡电流的，显示超实际电流掐一点，显示不足实际电流补一点锡，觉得没有ut61e可调电位器调校a挡电流的方便
2020-3-24 20:02
HD123 楼主     数字精灵 2020-3-24 17:08:54

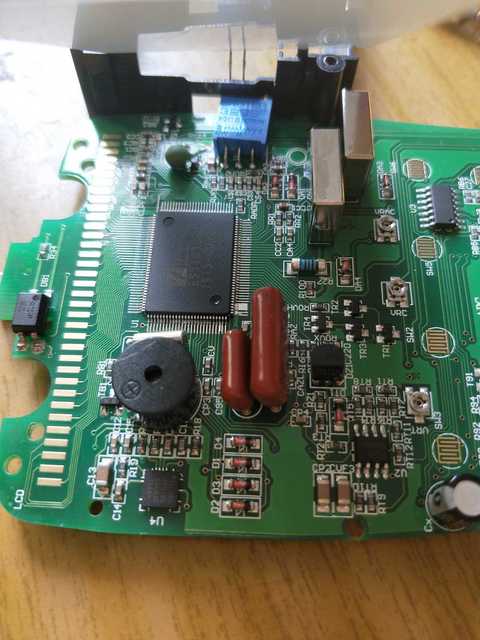

对了！顺便问问大家，图中这个精密可调电位器是调什么的？
以下程序自动插入未在内容中添加的图片或附件
批注 2020-03-24 170739.png
2020-3-24 17:08:54 回复
ynkmzyl 数字大师 2020-3-24 17:34:24
转盘设计远不如61E，不在一个档次
2020-3-24 17:34:24 回复
kyhwhb 数字大神 2020-3-24 18:35:03
HD123 发表于 2020-3-24 17:06
就是！不知道为什么这样做！

校正10A电流档时调整的
2020-3-24 18:35:03 回复
月台故事 数字大师 2020-3-24 19:55:51
太漂亮啦
2020-3-24 19:55:51 回复
ghj 数字斗士 2020-3-24 21:12:35
这表多少钱
2020-3-24 21:12:35 回复
HD123 楼主     数字精灵 2020-3-24 21:13:48
ghj 发表于 2020-3-24 21:12
这表多少钱

3百多块大洋
2020-3-24 21:13:48 回复
散淡021 数字大神 2020-3-24 21:25:39
谢谢楼主提醒

估计要买的，看到保险丝的位置？

胜利表刀位新的就不行，我当年200多买了胜利新出的自动识别表就是，最后丢一边。
2020-3-24 21:25:39 回复
HD123 楼主     数字精灵 2020-3-24 21:58:31
散淡021 发表于 2020-3-24 21:25
谢谢楼主提醒

估计要买的，看到保险丝的位置？

现在的胜利表比不了当年了！还是买日本表靠谱！
2020-3-24 21:58:31 回复
散淡021 数字大神 2020-3-25 06:30:04
HD123 发表于 2020-3-24 21:58
现在的胜利表比不了当年了！还是买日本表靠谱！

日本表可以

要我就买UT
2020-3-25 06:30:04 回复
HD123 楼主     数字精灵 2020-3-25 08:31:29
散淡021 发表于 2020-3-25 06:30
日本表可以

要我就买UT

UT也不怎么样，半斤的八两！
2020-3-25 08:31:29 回复
fslichong 数字王者 2020-3-25 09:17:03
这个表是硬芯片，用料和做过讲究，就是太贵，如果能在100元以内就相当合理了，因为我们所见到的100以内的表都是软芯片
2020-3-25 09:17:03 回复
表述 数字精灵 2020-3-26 09:17:17
以前我有一块老的830表，换保险好像也 得拆下来。
2020-3-26 09:17:17 回复
HD123 楼主     数字精灵 2020-3-26 12:59:16
表述 发表于 2020-3-26 09:17
以前我有一块老的830表，换保险好像也 得拆下来。

这种设计就是脑残
2020-3-26 12:59:16 回复
lxd7343 数字梦想家 2020-3-27 07:02:14
好表，曾经有一块86e和71d摆在我的面前，没有珍惜
2020-3-27 07:02:14 回复
垃圾猪 数字斗士 2020-3-28 18:41:04
不错不错，小贵
2020-3-28 18:41:04 回复
垃圾猪 数字斗士 2020-4-14 18:36:42
很漂亮
2020-4-14 18:36:42 回复
