谈谈普通数字万用表测高频交流电压的无用论

发表于：2020-5-12 13:34:20 18792
万用表
主题类别: 仪表周边
仪表品牌: 其它品牌
显示方式: 四位半
型号或关键字: 86E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

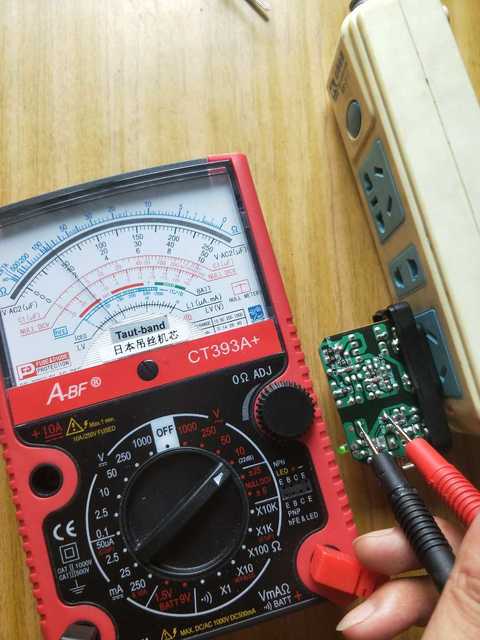

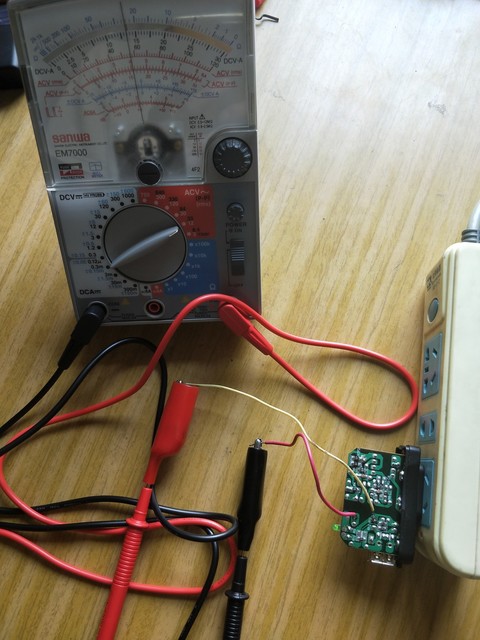

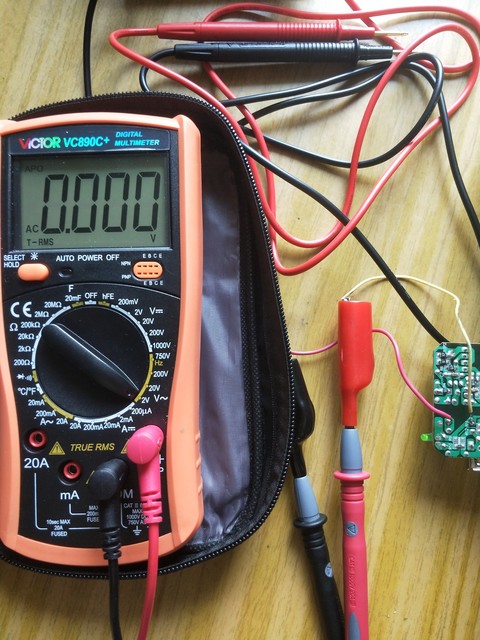

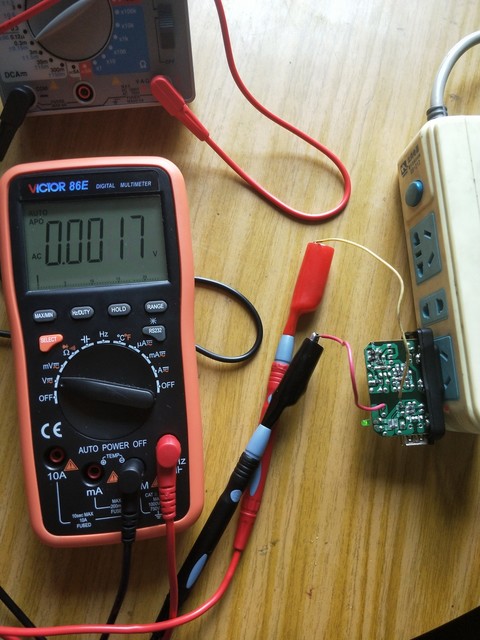

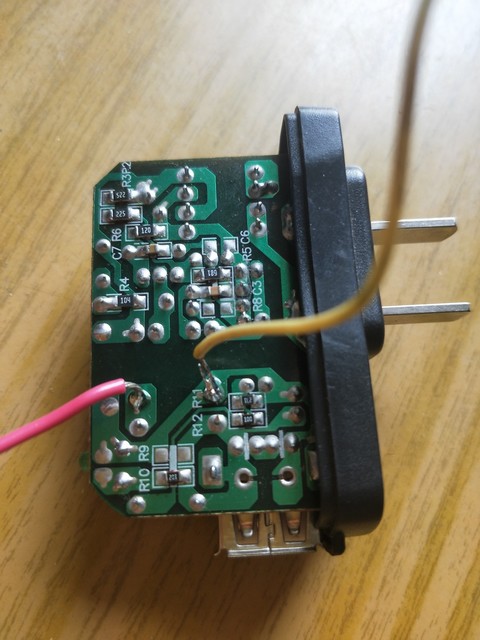

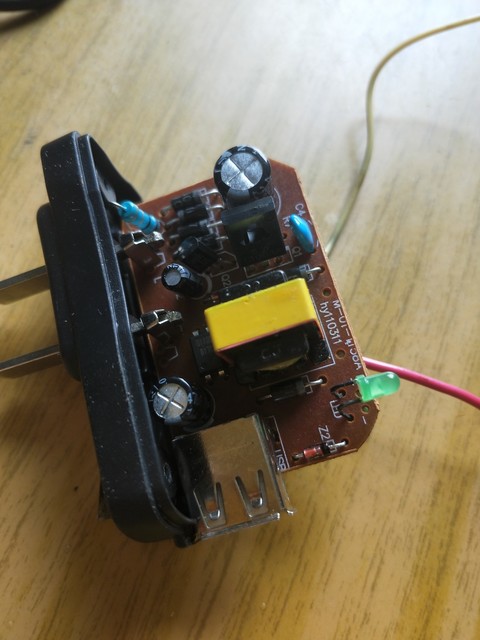

今天有网友谈论到数字测不了很多电压说什么乱叫什么的还谈及到变频电路电压测不了，我这里没变频电路，那么我拿个开关电源来测高频变压器输出交流，普通数字表是不带高通或者低通滤波器的功能的，这样测高频电压是测不了的，基本为零电压，四位表显示0.0017V，正常吗？肯定不正常，三位半的表在2V档显示为零，没得电压，是不是很多人会判断，这变压器坏了？我看很多人会这样想，那么我用机械表上场，测量看看，马上显原型，电压立马出来，5.8V，正常！再通过整流限流等滤波得到直流5V输出！很多人认为数字表比机械表好，机械表要淘汰，能淘汰吗？数字表有很多的先天不足，好的数字表几千块钱才有的功能，一个机械表就能搞定！为什么机械表能搞定，它里面有高频捡波电路设计，对高频电路有良好测量功能！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（94）

ynkmzyl 数字大师 2020-5-12 13:43:46
机械表也分档次的，不是每个机械表都有高频响，86E天生低能儿，论频响61E把它按在地上磨擦一千次，数字表依靠外挂真有效芯片频宽可达1M，机械表有几个能达到的？不要动不动就喊几千，了解一下我头象这块吧
2020-5-12 13:43:46 回复
SG830 数字梦想家 2020-5-12 13:49:30
高频交流电压，你都说了，有高频捡波电路设计就能测出，不管数字表还是机械表。
2020-5-12 13:49:30 回复

点评

散淡021
玩具表要搞定这个，很简单。一个二极管。你内行。
2020-5-12 14:12
SG830 数字梦想家 2020-5-12 13:50:11
高频交流电压，你都说了，有高频捡波电路设计就能测出，不管数字表还是机械表。
2020-5-12 13:50:11 回复
HD123 楼主     数字精灵 2020-5-12 13:54:51
ynkmzyl 发表于 2020-5-12 13:43
机械表也分档次的，不是每个机械表都有高频响，86E天生低能儿，论频响61E把它按在地上磨擦一千次，数字表 ...

数字表还搞外挂，才1兆啊？搞笑
2020-5-12 13:54:51 回复
HD123 楼主     数字精灵 2020-5-12 13:55:59
SG830 发表于 2020-5-12 13:49
高频交流电压，你都说了，有高频捡波电路设计就能测出，不管数字表还是机械表。 ...

你谈到那去了，测什么捡波设计，设计是测量的吗
2020-5-12 13:55:59 回复
HD123 楼主     数字精灵 2020-5-12 14:04:18
ynkmzyl 发表于 2020-5-12 13:43
机械表也分档次的，不是每个机械表都有高频响，86E天生低能儿，论频响61E把它按在地上磨擦一千次，数字表 ...

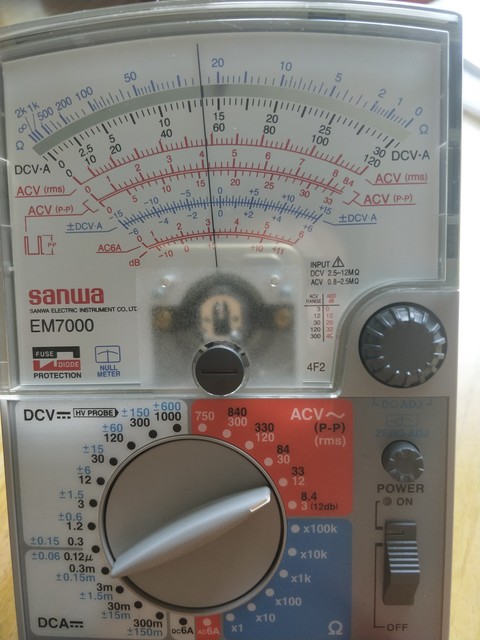

拿20K欧V灵敏度的表都能测出2V电压，在维修当中至少能判断变压器的好坏
以下程序自动插入未在内容中添加的图片或附件
2020-5-12 14:04:18 回复

点评

散淡021
这块表我记得ACV不可能有20K/V吧
2020-5-12 16:20
散淡021 数字大神 2020-5-12 14:08:34
本帖最后由 散淡021 于 2020-5-12 14:10 编辑

前辈请原谅
我没表达清楚，我说了几遍都没说清楚。
我是说在开关电源里测场管的D极的DCV、DCV、DCV
不是要测ACV，就是D极上有工作内容（ACV），又有工作能源（DCV）。而低档玩具表测不了ACV。搞维修的都知道，要工作正常先要保证直流电压正常，所以只能测DCV是最基本的。
万用表在这里最基本的DCV不能测？我是在说这个事



你那7000，测ACV是特色。

用玩具表的多知道串个二极管OK
2020-5-12 14:08:34 回复
SG830 数字梦想家 2020-5-12 14:16:42
散淡021 发表于 2020-5-12 14:08
前辈请原谅
我没表达清楚，我说了几遍都没说清楚。
我是说在开关电源里测场管的D极的DCV、DCV、DCV

"用玩具表的多知道串个二极管OK"这句话就是检波电路，是吧?
2020-5-12 14:16:42 回复
ynkmzyl 数字大师 2020-5-12 14:20:40
HD123 发表于 2020-5-12 13:54
数字表还搞外挂，才1兆啊？搞笑

你一点都不懂
2020-5-12 14:20:40 回复
kyhwhb 数字大神 2020-5-12 14:21:14
用几个不同的数子表试试呢
2020-5-12 14:21:14 回复
HD123 楼主     数字精灵 2020-5-12 14:28:35
本帖最后由 HD123 于 2020-5-12 14:38 编辑
散淡021 发表于 2020-5-12 14:08
前辈请原谅
我没表达清楚，我说了几遍都没说清楚。
我是说在开关电源里测场管的D极的DCV、DCV、DCV

你说在开关电源里测场管的D极的DCV，为什么测不了？测出来的结果是什么？你要描述清楚
2020-5-12 14:28:35 回复
HD123 楼主     数字精灵 2020-5-12 14:31:27
ynkmzyl 发表于 2020-5-12 14:20
你一点都不懂

是的，我一点都不懂
2020-5-12 14:31:27 回复
HD123 楼主     数字精灵 2020-5-12 14:33:02
本帖最后由 HD123 于 2020-5-12 14:36 编辑
巍巍兴安 发表于 2020-5-12 14:21
用几个不同的数子表试试呢

不用试！测不了，只能测低频变压器的输出！某人说61E吊打86E，给我笑死了！52922芯片吊打51932芯片！还真有效值
2020-5-12 14:33:02 回复
HD123 楼主     数字精灵 2020-5-12 14:51:50
散淡021 发表于 2020-5-12 14:08
前辈请原谅
我没表达清楚，我说了几遍都没说清楚。
我是说在开关电源里测场管的D极的DCV、DCV、DCV

你发张测试开关电源里测场管的D极的DCV电压的图片，我看看呢？把表和电路板测试点都照完整，发来我看看！
2020-5-12 14:51:50 回复
HD123 楼主     数字精灵 2020-5-12 15:13:50
SG830 发表于 2020-5-12 14:16
"用玩具表的多知道串个二极管OK"这句话就是检波电路，是吧?

要是串个二级管那么简单的事，万用表厂家都这么干了，一个二级管成本才多少钱？照你这样说就当一个20K欧V机械表判断一下是否有输出电压就完了！根本不管准不准！
2020-5-12 15:13:50 回复
wgh1027 数字大神 2020-5-12 15:14:03
Lz楼主找个DT830试下
2020-5-12 15:14:03 回复
HD123 楼主     数字精灵 2020-5-12 15:19:23
wgh1027 发表于 2020-5-12 15:14
Lz楼主找个DT830试下

没得这个表
2020-5-12 15:19:23 回复
hc061218 数字王者 2020-5-12 15:31:59
淘汰就是淘汰，不管你愿不愿意承认，指针表时代早已经过去，事实如此，仅仅靠几个测量尤其是维修中的小技巧来刷存在感，已经没什么意义了。（对于少数人尤其是搞维修的除外）数字式仪表是大势所趋，只是数字万用表这么多年来，由于各种原因，功能不完善，尤其是特殊测量功能缺失，研发不给力，其实技术上不难实现，无非是成本和必要性问题，一个万用表全搞定，其它仪表卖谁？ 而且，成本问题呢？ 如果低成本制作，那肯定就是一个样样通样样松的产品。
确实有些技能数字表不具备，但，现在的仪表也不是一表走天下了。不能直接测量高频变压器就不能用其他方式判断？
2020-5-12 15:31:59 回复
HD123 楼主     数字精灵 2020-5-12 15:36:26
hc061218 发表于 2020-5-12 15:31
淘汰就是淘汰，不管你愿不愿意承认，指针表时代早已经过去，事实如此，仅仅靠几个测量尤其是维修中的小技巧 ...

淘汰不了的，数字表不具备的东西太多！
2020-5-12 15:36:26 回复
