改进胜利新款86E万用表，电阻档不归零

发表于：2020-9-30 15:02:46 9923
万用表
主题类别: 制作_改装
仪表品牌: 胜利（VICTOR）
显示方式: 四位半
型号或关键字: 86E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 HD123 于 2020-9-30 15:30 编辑

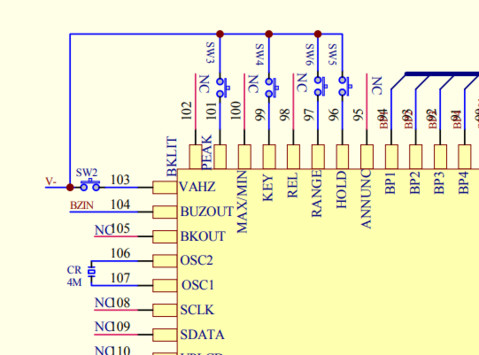

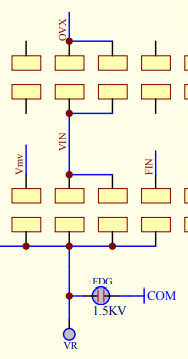

今天对86E万用表添加去皮功能（REL），用了一段时间的86E万用表，对电阻档低挡位不归零很是不爽，也有和多网友反映胜利表的刀盘很狗屎（大家懂的）！翻阅胜利86E电路原理图查看果不奇然，既然串连了两个刀盘！这样接触电阻就会增大,那么就添加一个去皮功能让它归零，但是必须废除(HOLD)功能！第一步，拆开万用表，卸下屏幕，找到主控芯片98脚（REL），原理图显示98脚为空脚,这样就不必把脚翘起来了，第二步，找到（HOLD)键和芯片96脚（HOLD)链接的PCB线，用锋利的刀片割断，第三步，用漆包线把芯片98脚（REL)链接到(HOLD)键上，完成！改装完成后测试效果极佳！
以下程序自动插入未在内容中添加的图片或附件

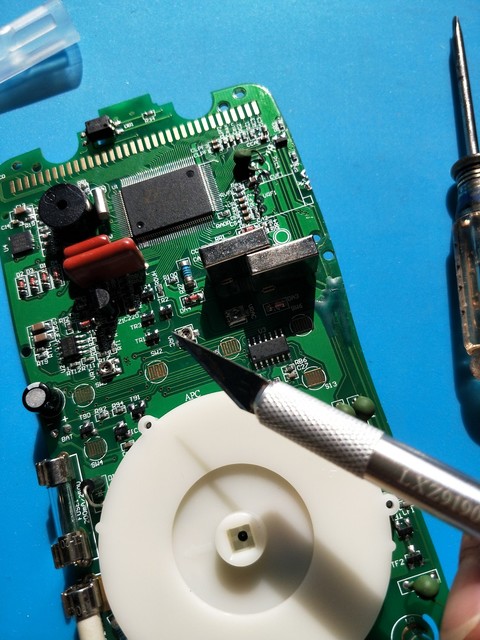

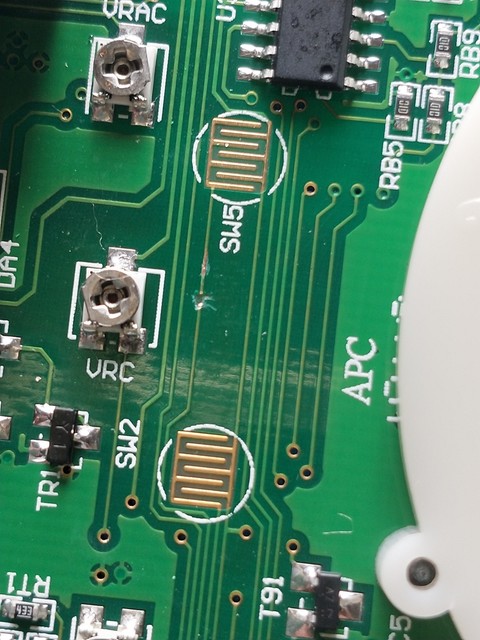

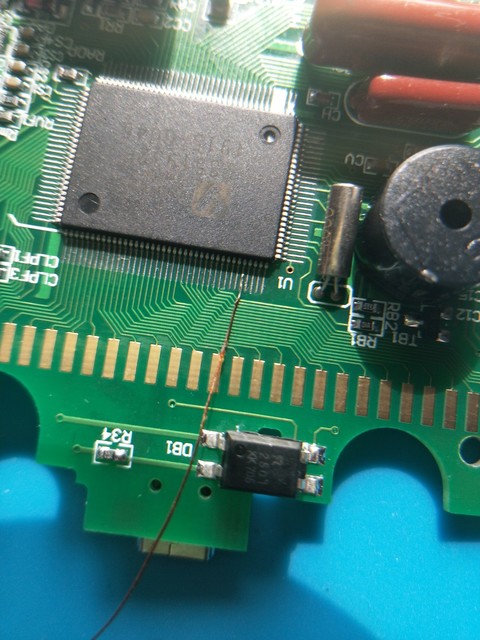

割断印刷线

割断印刷线

刀片

刀片

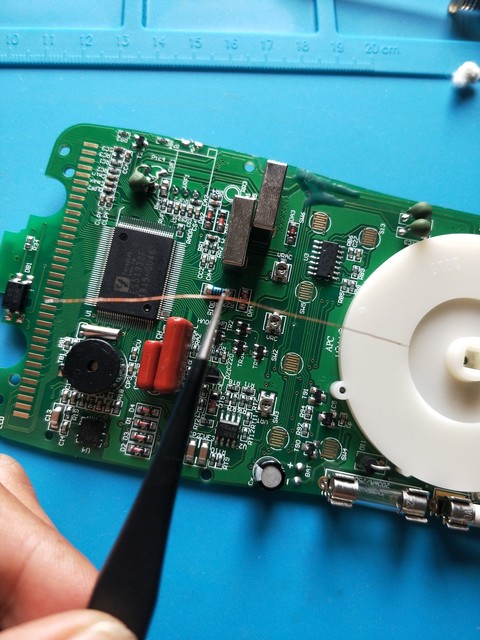

漆包线

漆包线

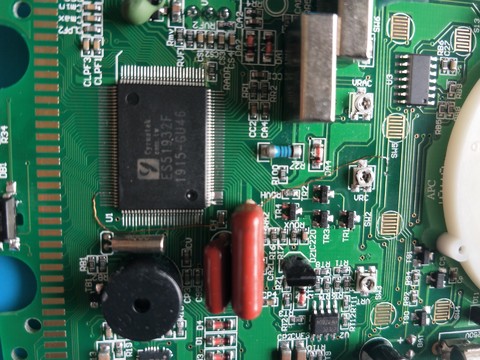

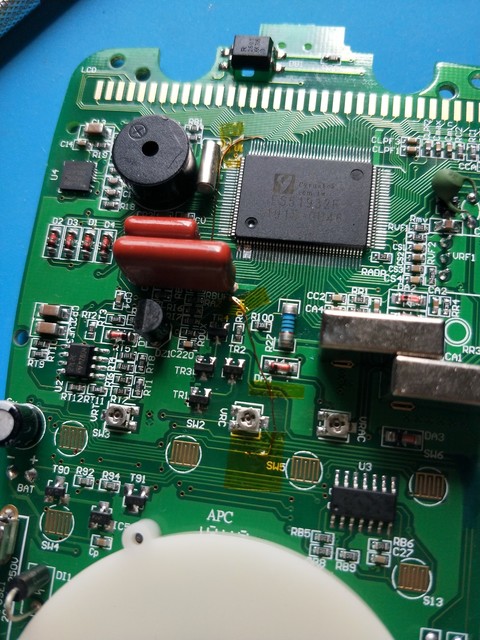

焊接98脚

焊接98脚

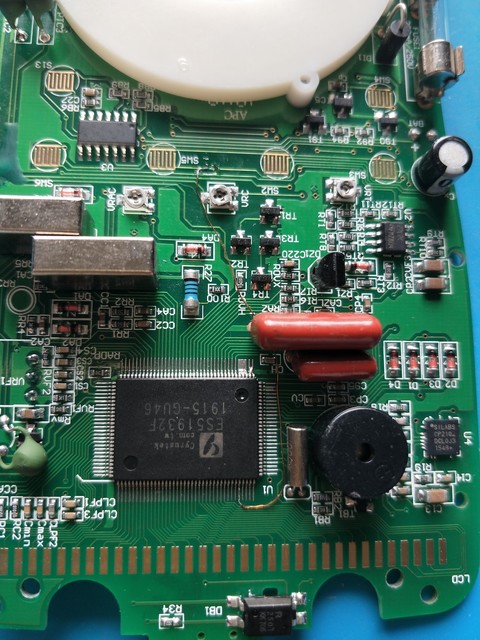

完成图1

完成图1

完成图2

完成图2

完成图3

完成图3

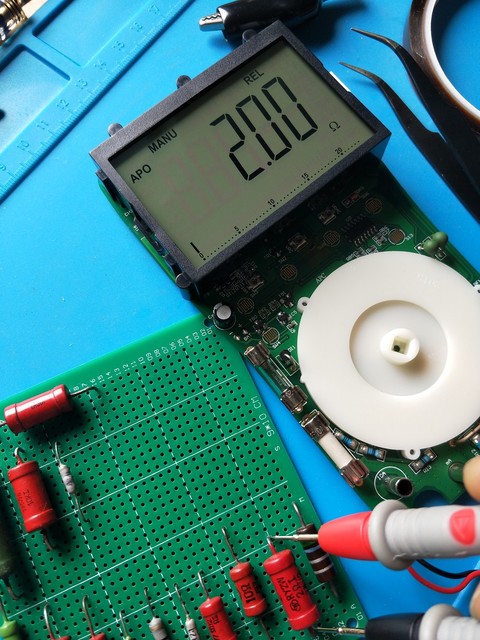

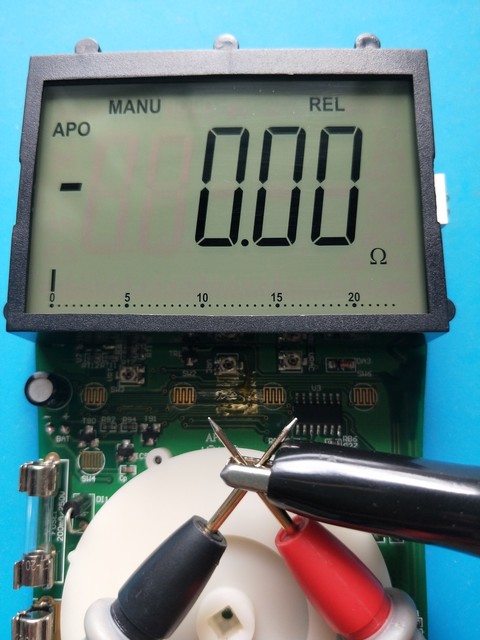

欧姆档去皮归零

欧姆档去皮归零

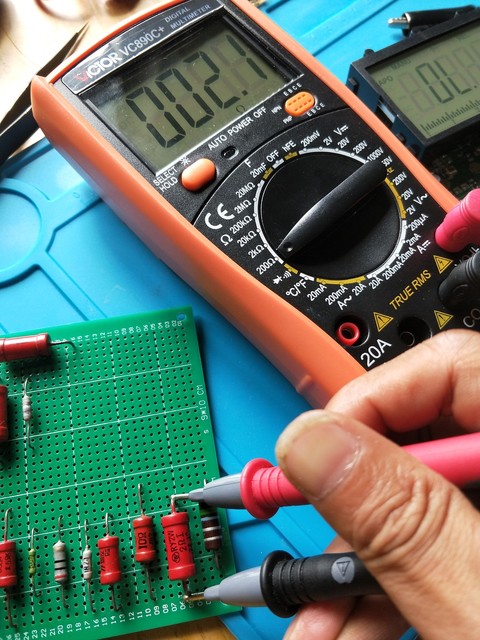

2欧标准电阻测试

2欧标准电阻测试

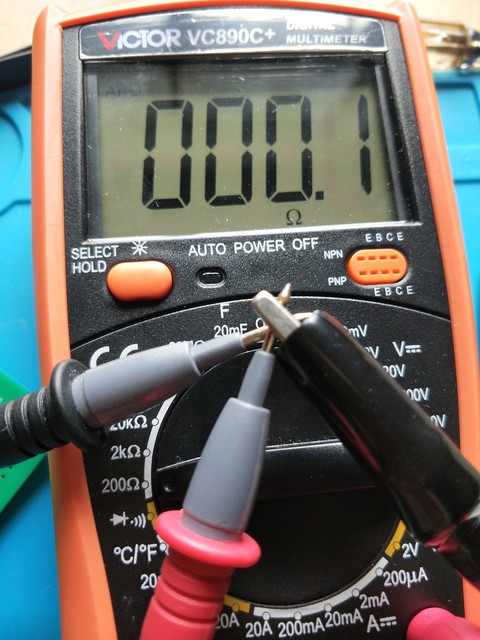

890C+表笔短接有一个底数

890C+表笔短接有一个底数

测试2欧标准电阻减去一个底数

测试2欧标准电阻减去一个底数

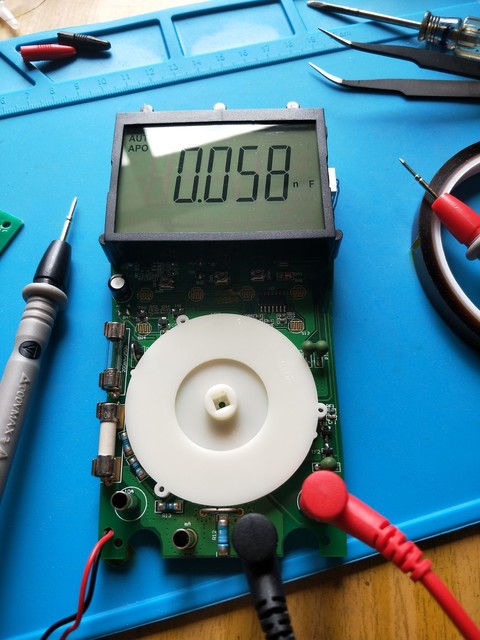

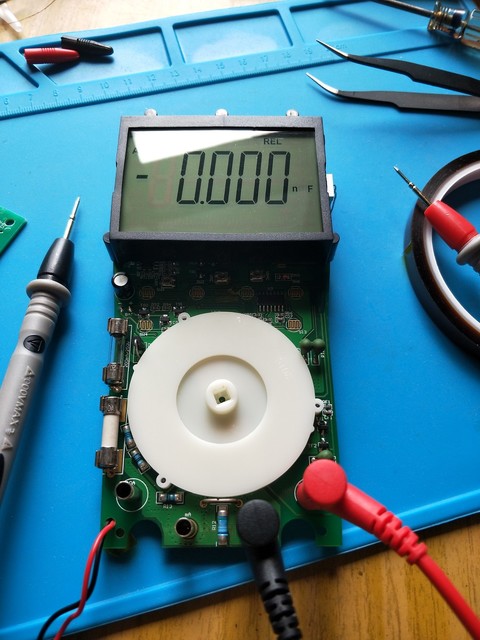

电容档底数

电容档底数

电容档REL归零

电容档REL归零

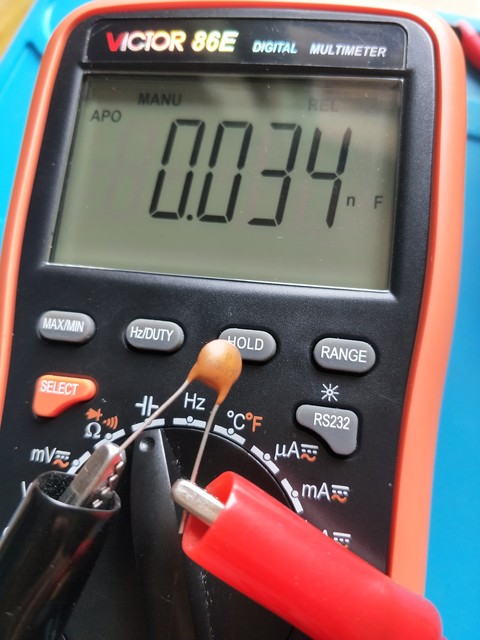

35PF电容测试

35PF电容测试
