弘大9205万用表修理

发表于：2020-4-6 09:20:26 6266
万用表
主题类别: 维修
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: 弘大9205万用表

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 勇闯沙滩 于 2020-4-6 09:20 编辑

这个弘大9205万用表用的很狼狈，估计要废了。拆开看了看有进水痕迹，清理一下接电池试了试没有显示，查7106电源负接与电池线通，但是正极不通。顺电池正极线测到电源开关不通，那么直接接7106正极，屏幕立即有显示，按电源开关不好使，始终显示，可是只显示前一位，先不管了，转换各档有变化，用好的那个表对比一下应该芯片没坏。下一步换开关查显示屏吧。暂到这里。

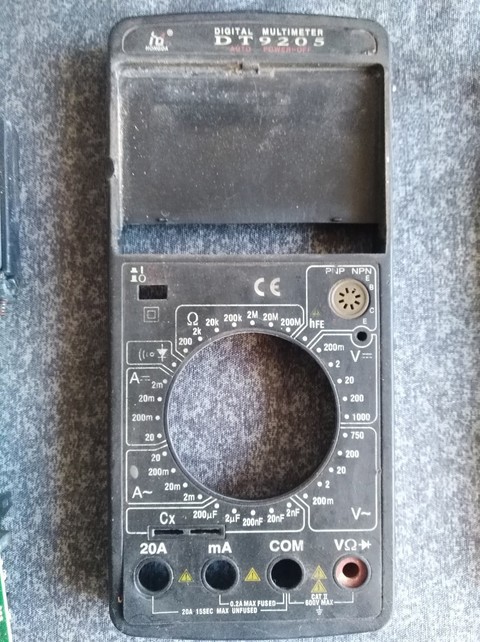

万用表用的很狼狈，

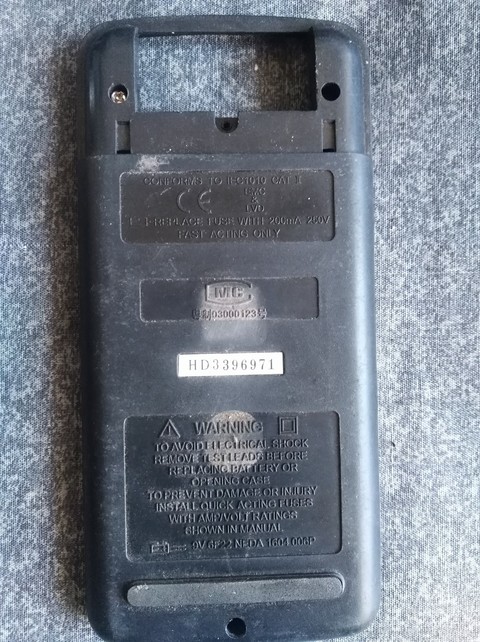

后盖。

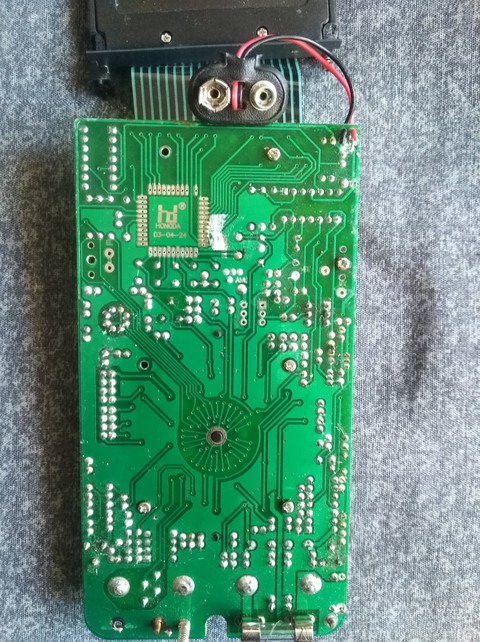

PCB板后面。

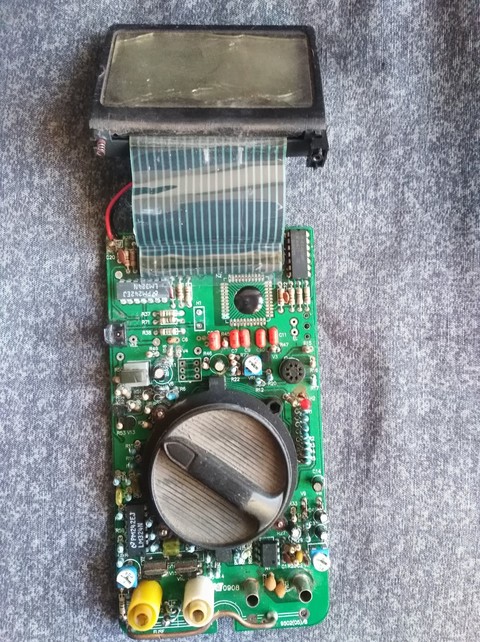

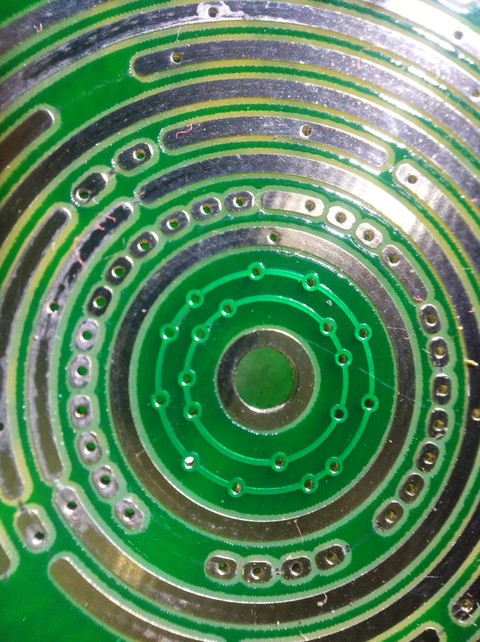

PCB板正面。

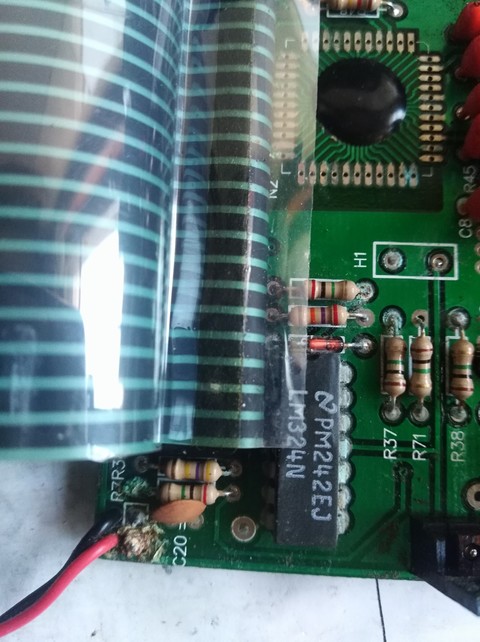

电池接线进水有锈。

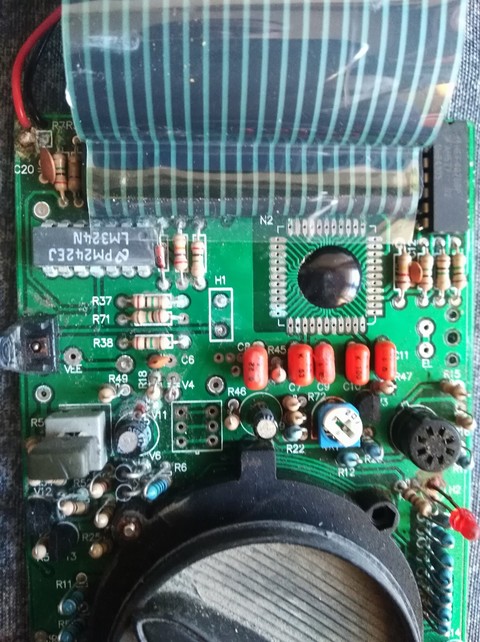

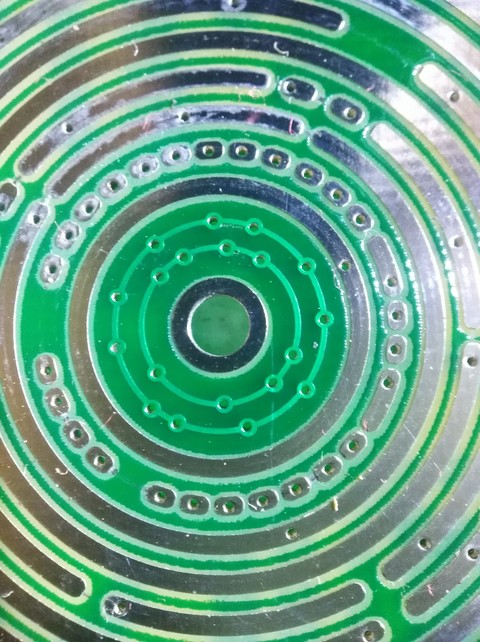

PCB板正面。

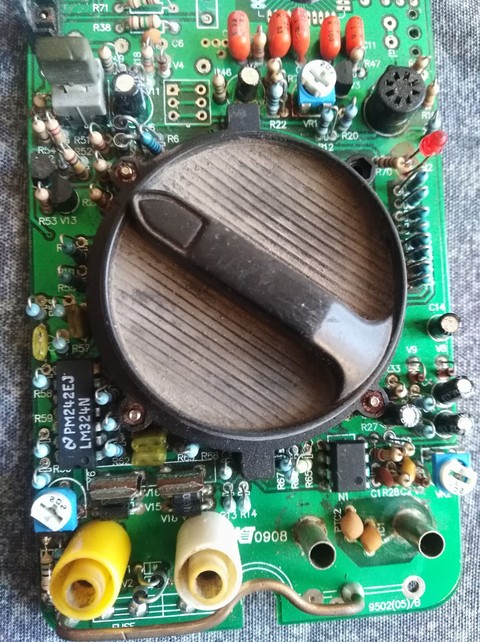

PCB板。

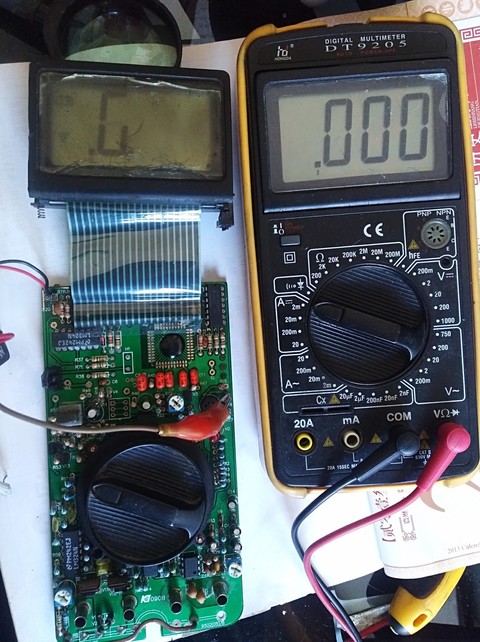

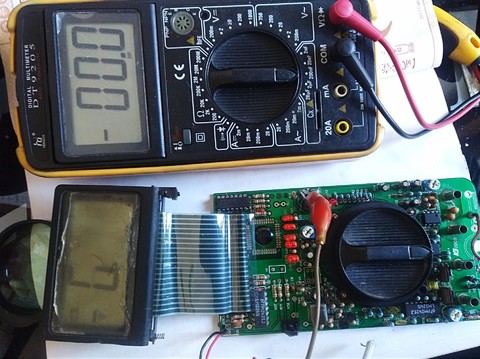

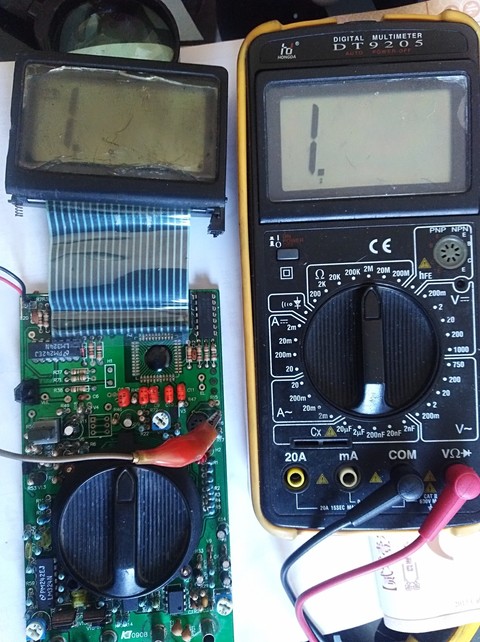

开关坏了，直接接7106的电压档显示。

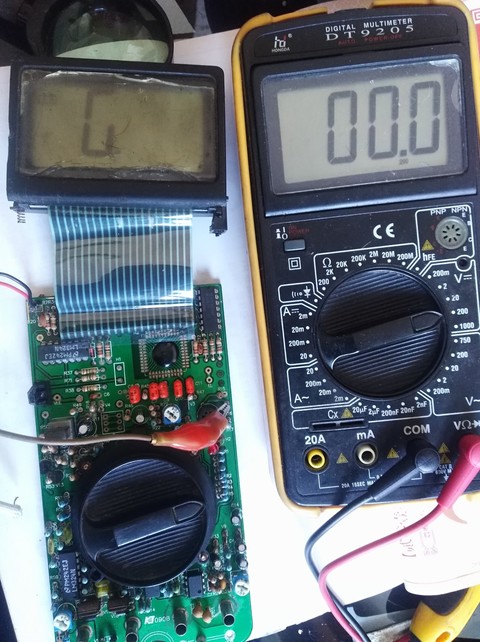

欧姆档显示。
2极管档显示。

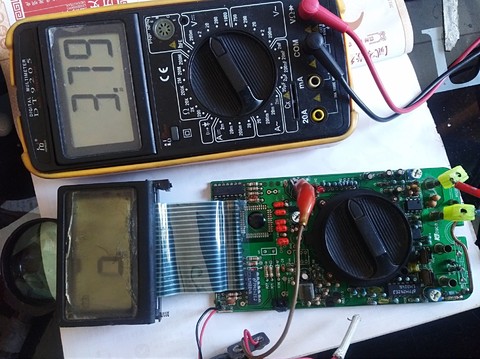

两个表测18650电池。
电容档显示。
修到这里告一段落，只有显示屏全了才有希望。


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

kyhwhb 数字大神 2020-4-6 09:38:23
恭喜发财，红包拿来，感谢楼主的2仪表币红包
2020-4-6 09:38:23 回复
wgh1027 数字大神 2020-4-6 09:51:41
感谢天感谢地感谢生命中的姐妹兄弟，终于获得楼主的2仪表币红包
2020-4-6 09:51:41 回复
wgh1027 数字大神 2020-4-6 09:52:42
谢谢分享
2020-4-6 09:52:42 回复
wgh1027 数字大神 2020-4-6 09:53:16
谢谢红包
2020-4-6 09:53:16 回复
闻雨听风 数字王者 2020-4-6 11:29:11
恭喜发财，红包拿来，感谢楼主的2仪表币红包
2020-4-6 11:29:11 回复
qing25211314 数字斗士 2020-4-6 12:09:37
人品爆发啦，一来就抢到2仪表币的红包，兴奋至极。
2020-4-6 12:09:37 回复
HD123 数字精灵 2020-4-6 12:28:57
哇！竟然抢到了1个2仪表币的红包！开心死了
2020-4-6 12:28:57 回复
jtszwj 数字探长 2020-4-6 13:37:38
哇！竟然抢到了1个2仪表币的红包！开心死了
2020-4-6 13:37:38 回复
smzhqq 数字斗士 2020-4-6 13:41:18
宏大9205在90年代非常经典，而且非常耐用，工作电流也不到2.6ma。
2020-4-6 13:41:18 回复
湖北诚信维修 数字梦想家 2020-4-6 16:16:40
本帖最后由 湖北诚信维修 于 2020-4-6 16:21 编辑

我也还想买一块弘大9205万用表，就是没法碰到好的了，楼主的弘大9205保管地很好
2020-4-6 16:16:40 回复
湖北诚信维修 数字梦想家 2020-4-6 16:19:56
今天终于在有生之年抽到了2仪表币红包，这可是我人生的第一桶金，感谢楼主
2020-4-6 16:19:56 回复
勇闯沙滩 楼主     数字大神 2020-4-6 18:56:09
湖北诚信维修 发表于 2020-4-6 16:16
我也还想买一块弘大9205万用表，就是没法碰到好的了，楼主的弘大9205保管地很好
...

是的，这表比较抗用，在外面修车当主力。
2020-4-6 18:56:09 回复
atz123 数字王者 2020-4-6 19:17:03
恭喜发财，红包拿来，感谢楼主的2仪表币红包
2020-4-6 19:17:03 回复
wanwenhao1 数字梦想家 2020-4-6 20:17:53
哇！竟然抢到了1个2仪表币的红包！开心死了
2020-4-6 20:17:53 回复
xjmar 数字梦想家 2020-4-6 20:49:08
感谢CCTV，终于获得楼主的2仪表币红包
2020-4-6 20:49:08 回复
肉卷子 数字斗士 2020-4-10 00:38:34
有个一样的 就剩下屏了，，好久不动，都不知道扔哪里去了
2020-4-10 00:38:34 回复
勇闯沙滩 楼主     数字大神 2020-4-10 06:57:34
肉卷子 发表于 2020-4-10 00:38
有个一样的 就剩下屏了，，好久不动，都不知道扔哪里去了

经过清理换电源开关，PCB板没有事能用，但是屏幕显示不好，把屏幕换到好的表上还是一样不行，怎么用手按都是缺一划，并且该显示的不显示，不该显示的却显示，好像是接触不匀，弄了很长时间，可能是外屏幕裂了后进水，导电斑马线受影响了？
2020-4-10 06:57:34 回复
