华普HoldPeak HP890CN 防烧自动量程数字万用表

    受版主委托，对几款万用表做个简单评测，其中之一就有一款“HoldPeak HP890CN”万用表，说实话，起初我并不看好这款表，以为也就是一款普通的自动量程数字万用表，主要原因有以下几点：
    1、这个品牌知名度不高，在我印象中，以前没听说过这个品牌，当然也就更不了解这个型号的产品，以为也就是一款杂牌子货。
    2、这款型号的表比较难找，某宝也就那么几家再卖，也都是不上档次的小集市店，而且也没什么销量，没有一家旗舰店或天猫店，价格也乱糟糟的，低价的不到百元，高价的高的离谱，里面说法也多，什么英文版，中文版等等，更加感觉就是一个没什么技术含量的贴牌货。

    3、因为我拿到手里只有一个表，没有包装、表笔、说明书等附件，第一眼感觉做工有些粗糙，塑料质感很重，保护套包胶也偏薄偏软，有种傻大笨粗的感觉。


    鉴于以上几种原因，我也就没把这块表当回事，可是既然受人之托，总要忠人之事，那就测试看看什么情况吧，结果刚刚测试了几个数据，就让我改变了看法，我发现该表精度指标竟然出奇的好，是我以前接触到的中低价位万用表中的佼佼者，所以这才静下心来，花了二天时间仔细把玩、测试了一番，以我个人的测试结果来看，这款表绝对称得上百元价位万用表表中的精品，在百元价位上能做到如此精度和独特设计实属难得，既然说得这么好，情况到底怎么样呢？下面向朋友们简单汇报一下测试结果。


一、产品外观及与众不同的功能特点

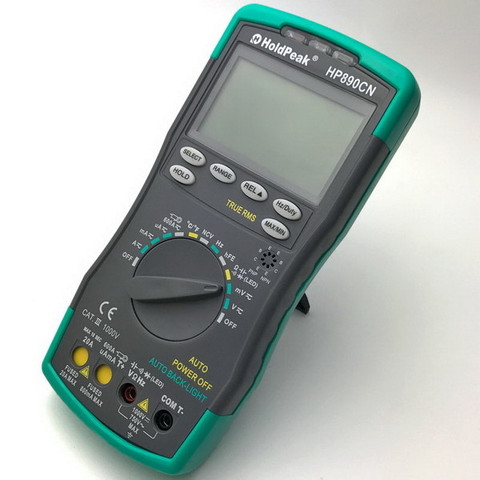

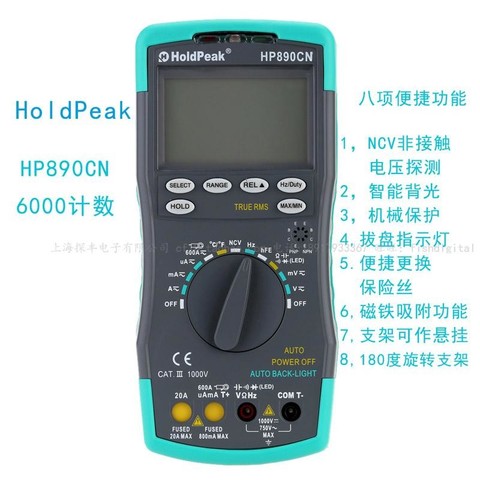

    这个图是我在卖家店铺里面找到下载的，从这个图中，我们可以看到，这款表是一个自动量程6000字显示的自动量程万用表，这一点没什么特殊之处，现在很多表都可以做到，但从第一眼和便捷功能上看，该表又明显有几点和其他万用表不同的地方。
    1、第一眼最直观与众不同之处在于这款万用表表笔插孔上竟然多了2个黄色挡片，开始以为是厂家出厂保护插孔的，使用时需要拿掉，仔细看看，才发现是不可以拿掉的，尝试着转了一下档位拨盘，看到这两个黄色挡片竟然是随档位变换而变化，原来是防止表笔误插电流档的机械保护防烧设计，这里请恕我孤陋寡闻，我是第一次见到这种设计，也算开了眼了。
    2、智能背光与自动关机功能，该表没有背光键，不需要手动开启背光，光线暗的时候，背光灯会自动亮起来，这点很人性化。
    3、拨盘指示灯，这个也是挺独特的地方，拨盘下面有一个发光管，光线暗的时候，内部发光管发光，可以清楚地看到拨盘在哪个档位，也可以引导正确地换挡，这点看出厂家设计人员也是花了心思的。
    4、后背支架可以旋转180度，既可以支撑，也可以悬挂，这一点让表的使用性更加灵活多变，根据适用不同场合选择桌面支撑或者悬挂起来，
    5、磁铁吸附功能，该万用表后背装有一个磁铁，可以把万用表吸附在铁架或者设备上，方便使用
    6、便捷更换保险，该表不需要打开外壳，只需要打开电池安装背板，即可看到和更换保险管
    7、NCV感应探测，这一功能现在万用表中常常可以见到，在中低价位表中有的有，有的没有，没有的偏多
    8、功能按键较多，这款表有六个按键，SELECT作为功能键，可以在同档位不同功能之间切换，RANGE可以选择自动测量和手动量程，REL件可以用于清零，Hz/Duty选择频率和占空比，HOLD数据保持，MAX/MIN最大值、最小值以及最大最小值差的测量，再常见中低端万用表普遍功能按键都被阉割，很少见到这么多功能按键同时具备的。这一点不得不说，该表功能上确实强悍，不偷工减料。
    9、通过外接钳表组件，可以作为600A钳表使用，这是一个很独特的功能，其他万用表上没有见过。
   10、拨盘两侧各有一个关机档，可以有效减少频繁转换拨盘的情况。
   11、安全等级高，达到CAT.Ⅲ 1000V
   12、20A大电流测量，目前普遍是10A电流测量居多


   上述功能与特点，我们后面会逐一提到，图片比较多，请朋友们自带马扎，耐心观看


一、产品外观图示

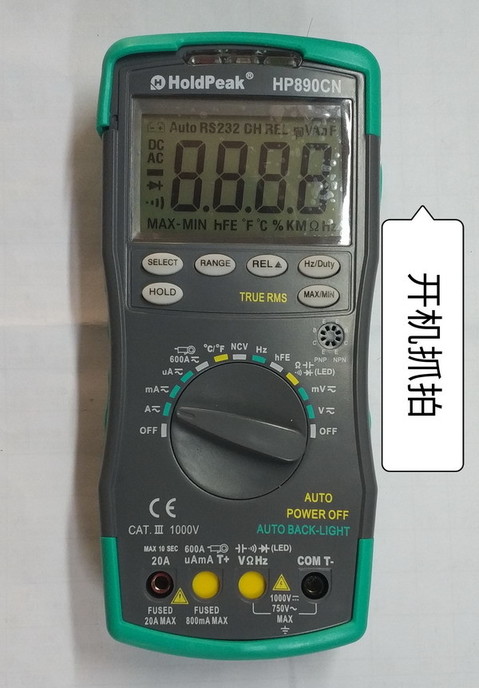

1、开机抓拍画面，图中可以看出全部可以显示项目和内容，其中RS232功能没有测试

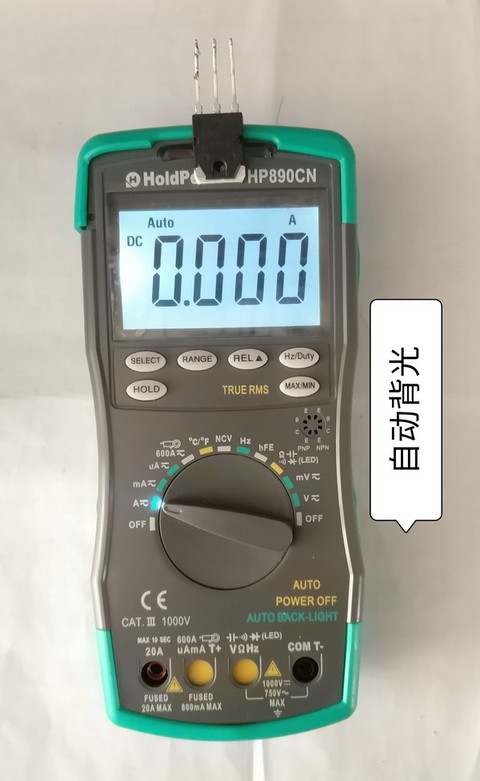

2、自动背光开启，上面光敏二极管被我用了一个三极管遮住，所以自动开启了背光，这时我们不仅可以看到显示屏亮起，同时也可以清楚地看到拨盘箭头处内部发光二极管发出的光亮，可以清楚地看到拨盘所在档位，这个功能真的很不错

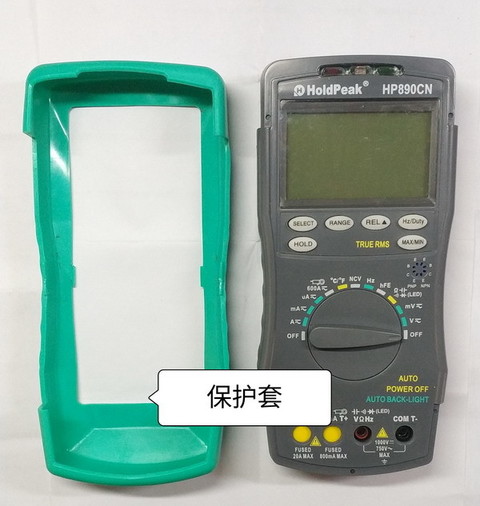

3、万用表保护套，略显单薄

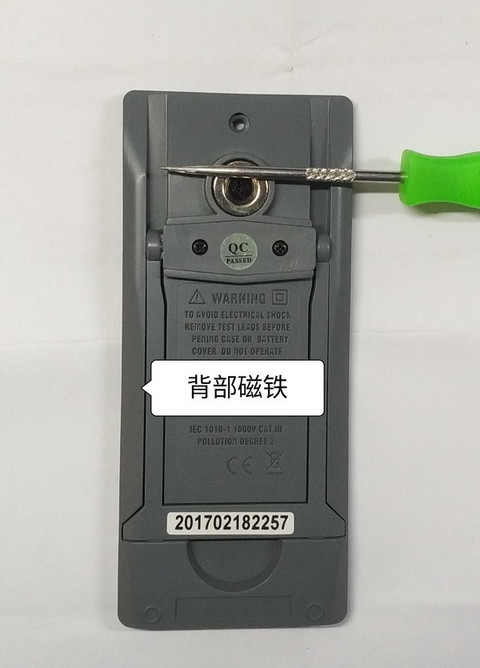

4、背部磁铁，可以使万用表吸附在铁质物品上

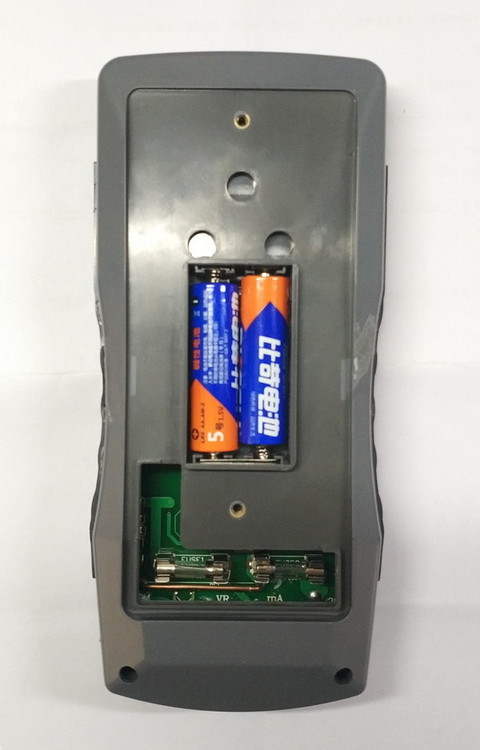

5、打开电池盖板，使用二节五号电池供电，比用9V伏电池方便多了，同时看到内部二个保险管，可以很方便地更换保险管

6、电池仓后盖。支架在另一侧，内部凹槽正好做加强筋设计

7、支架支撑起来，换个角度看看

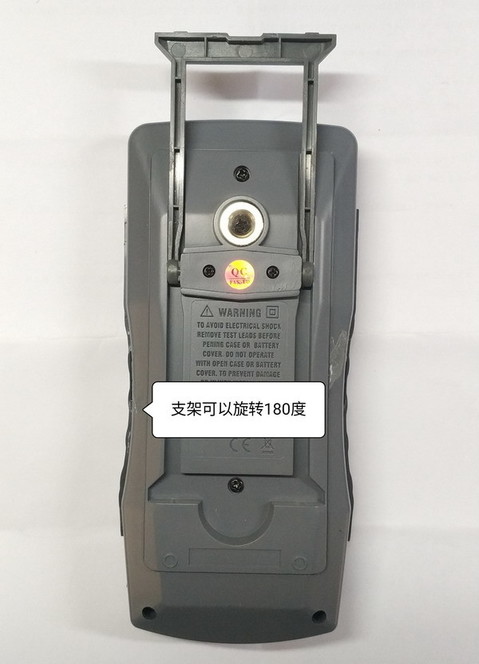

8、后面支撑架可以旋转180度，此时可以悬挂

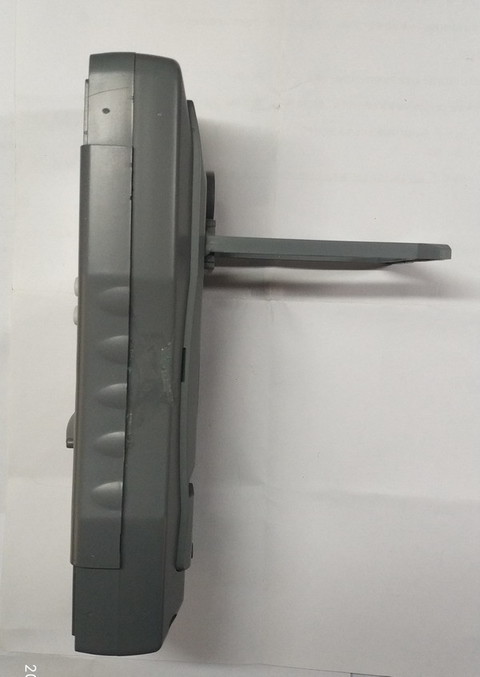

9、支架支撑90度

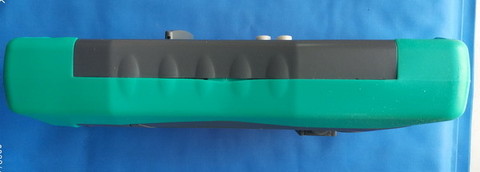

10、保护套及机身有突出设计，拿在手里手感很好，可以有效地防滑，可以看到厂家设计时比较用心



二、极具特色的防护挡片设计
在这款万用表上，使用了比较独特的防误插设计，两个黄色警示挡片，可以随着转盘的转动变换位置，防止在电流档误差表笔造成烧表，这个功能是很少见到的。

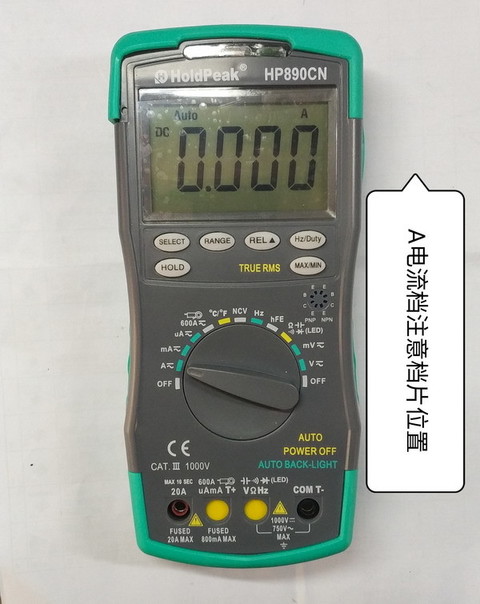

1、大电流安培档挡片位置，当拨盘转到安培大电流档位时，挡片遮住毫安档和电压电阻插孔，

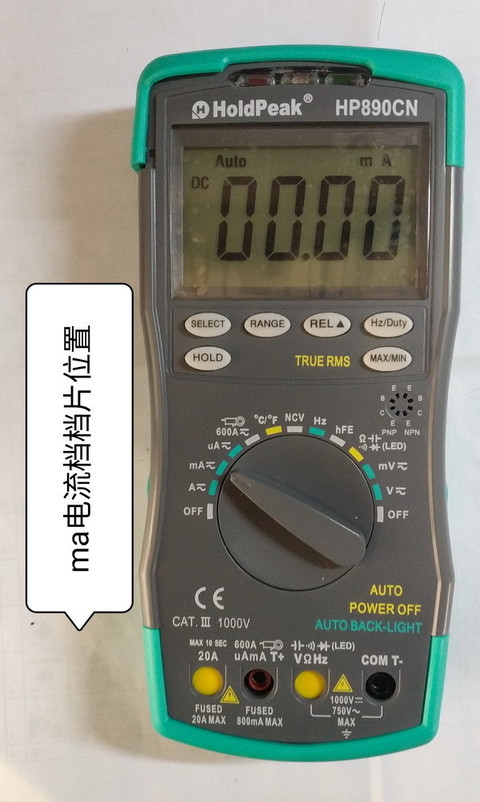

2、毫安、微安小电流档挡片位置，此时挡片遮住安培大电流档和电压电阻档

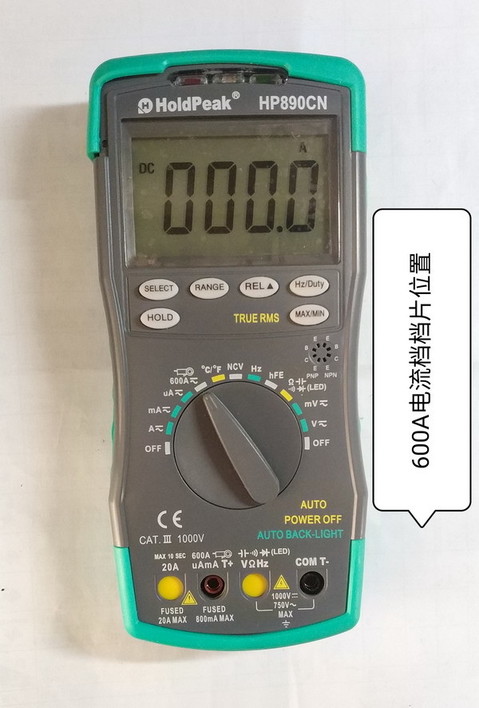

3、钳表档位，在此档位，通过外接钳表组件，可以作为600A钳表使用，由于我没有钳表附件，此功能没有测试。但该功能是目前见到的万用表中第一款如此设计，可谓匠心独特，与众不同。



三、拆机图示

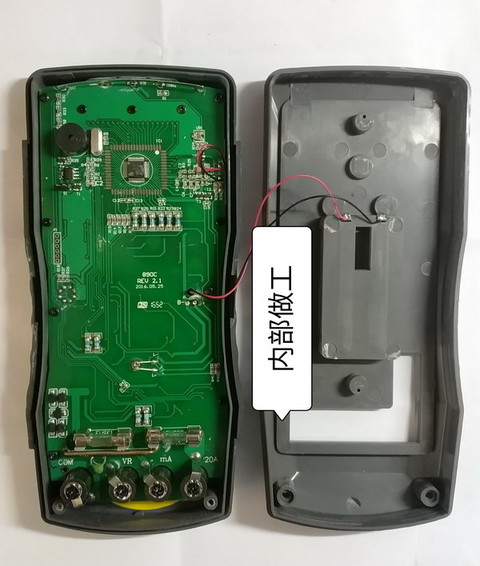

1、可以看到内部简洁，工艺规整，但外壳材质和模具稍差，整机只有一个PTC，缺少必要的MOV保护功能

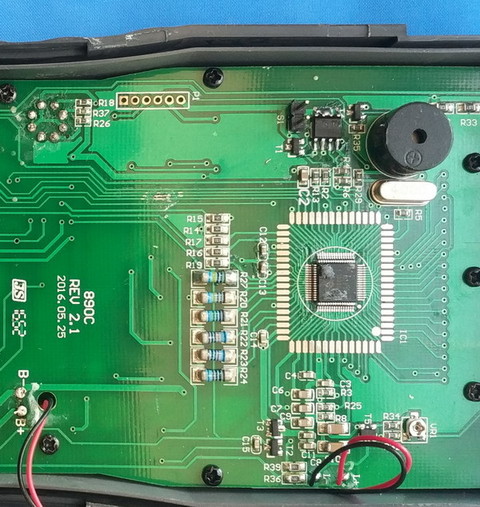

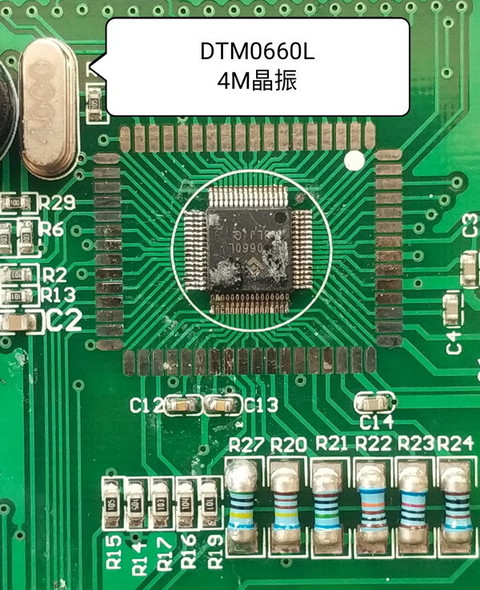

2、主芯片DTM0660L，使用4M晶振

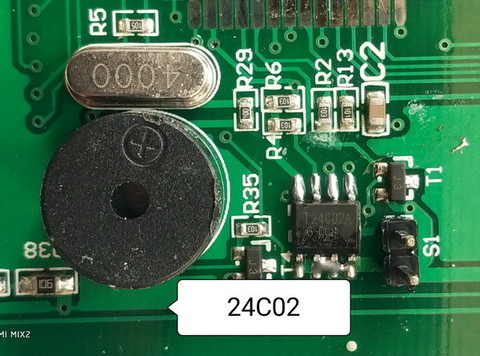

3、存储器使用24C02，喜欢DIY的朋友可以自己更改一下参数，比如可以改为9999字等等

4、此处预置S1插针和P1焊盘，猜测应该是RS232通讯和24C02读写数据有关的功能，朋友们可以自行研究

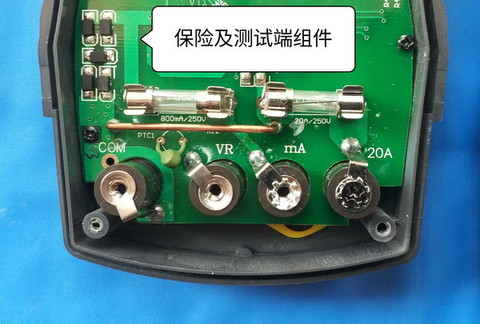

5、保险管及测试端组件，测试端组件是个可拆卸的独立构件，表笔插孔也是用螺丝和防滑垫片固定在塑料里的，这一点比大部分其他表做得要好得多，如果保险管能换成陶瓷的，那就更好了。

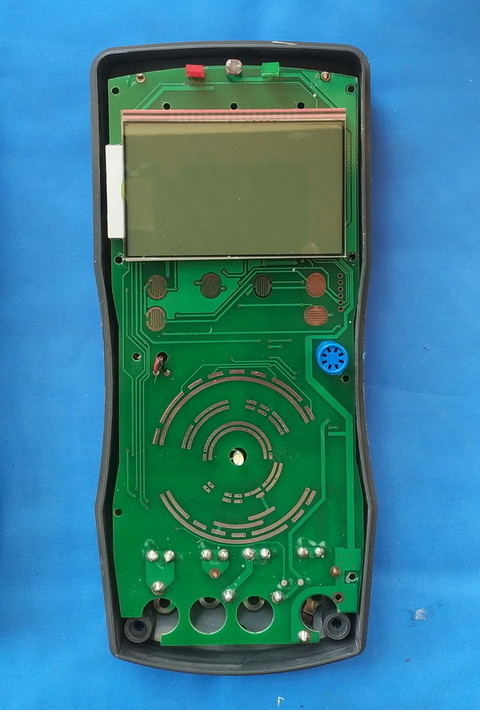

6、背面只有显示屏和拨盘档位及按键

7、拨盘弹片位置、表笔插座及按键

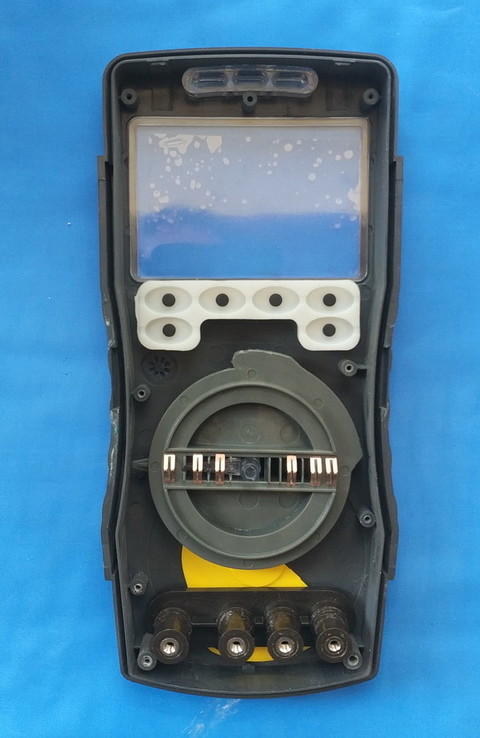

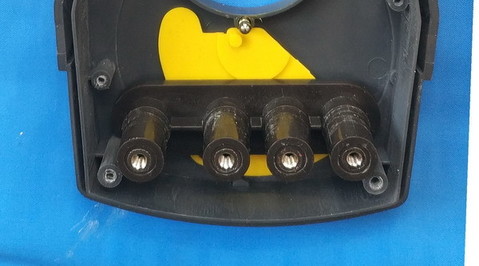

8、插座组件，可独立拆卸，组件下面是安全挡片

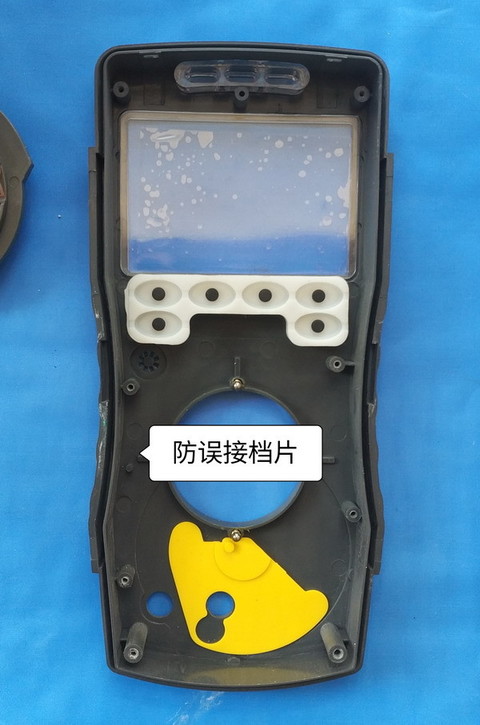

9、重点在这里，防误插安全挡片，通过拨盘来改变挡片位置，从而实现机械防烧功能

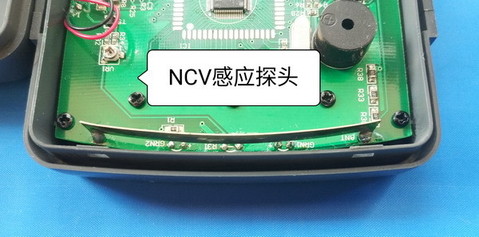

10、NCV感应探头，实测中感觉过于灵敏

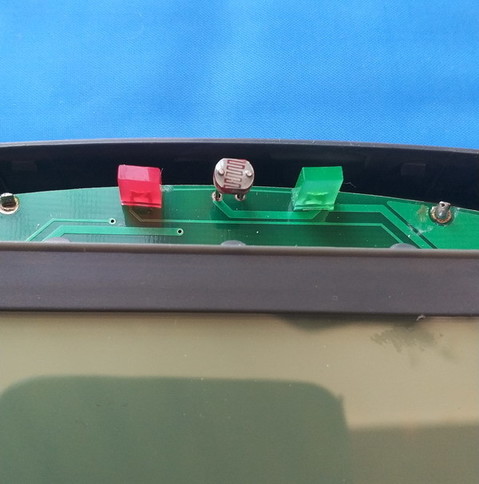

11、二个NCV感应发光二极管指示灯以及光敏电阻，通过光敏电阻的光线感应实现自动开启背光功能

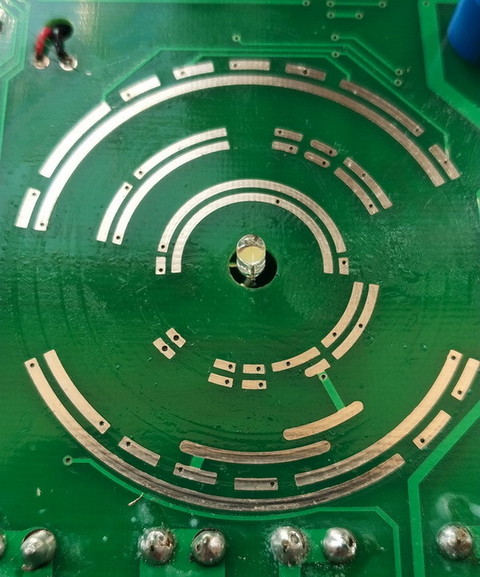

12、档位划片及发光二极管，背光开启时，发光管点亮，指示拨盘档位所在位置



    从拆机图中，我们可以看到，该万用表设计理念独特，充分考虑了使用者的需要，比如机械式安全防烧挡片，通过转盘旋转带动挡片运动，即可达到有效地防止误插表笔造成烧表的情况发生，再比如自动背光功能，可以省去使用者频繁按背光键，档位拨盘中间的发光二极管，可以提示目前操作所在档位以及需要调整的档位，减少光线不好时档位切换失误等等。同时我们也看到了一些不足，比如外壳和保护套略显粗糙，做工不够精细，缺乏必要的MOV保护等等需要改进的地方。


四、整机功耗

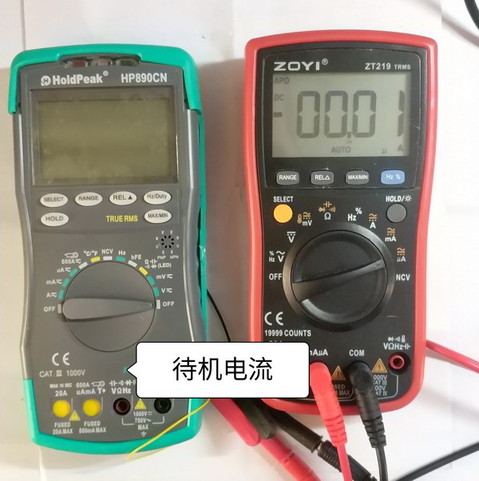

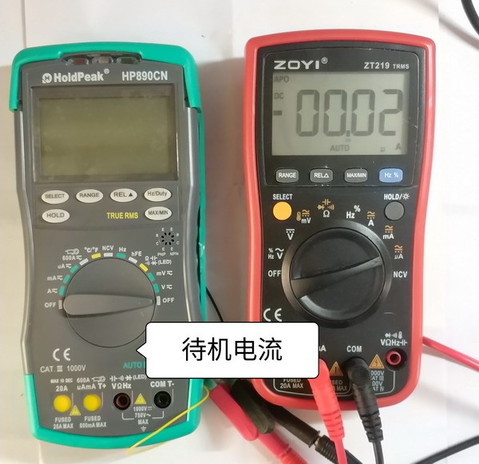

1、关机电流，据观察，关机时电流在0ua、0.01ua、0.02ua变化，功耗很小

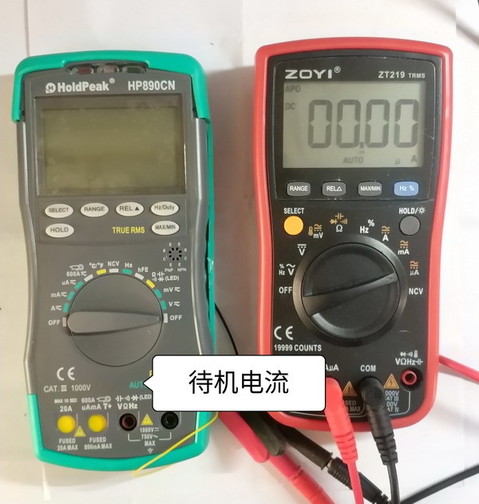

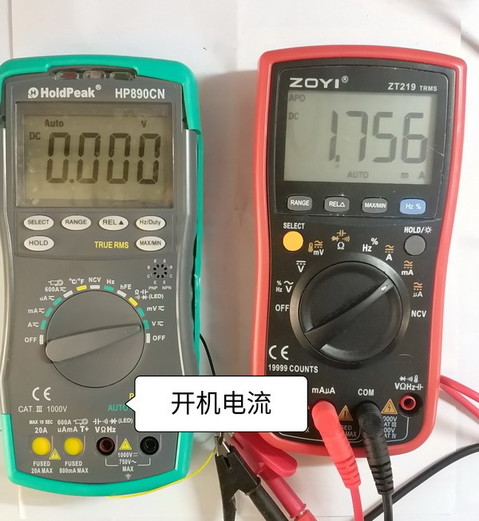

2、开机电流

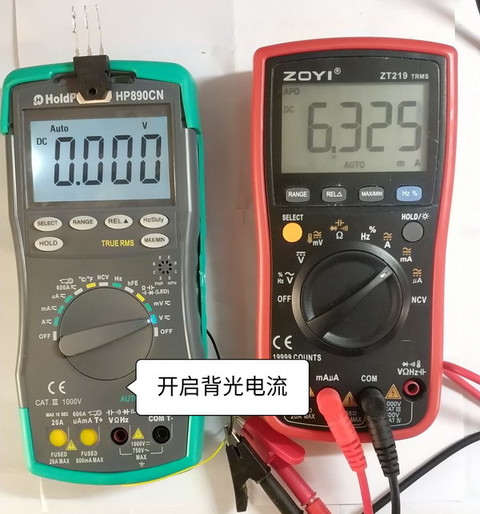

3、开启背光电流

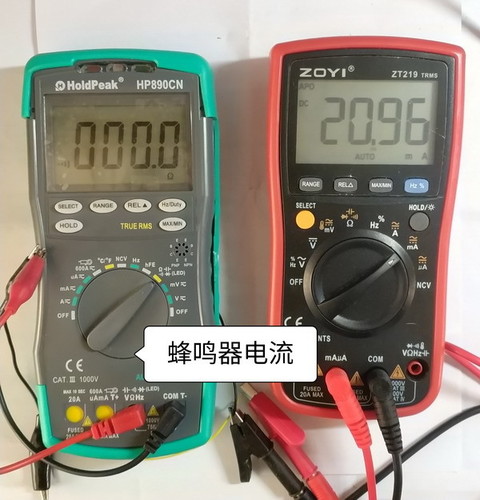

4、蜂鸣器电流

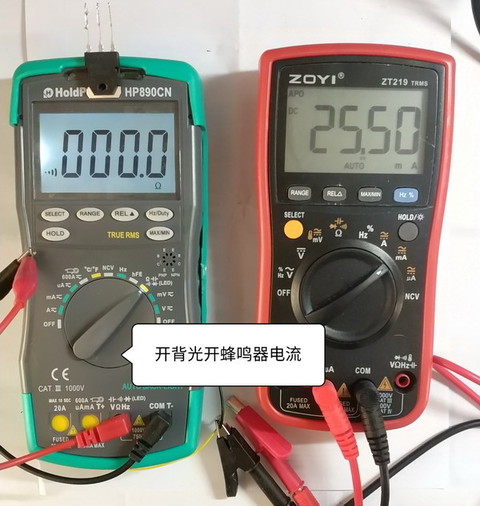

5、开启背光时蜂鸣器电流

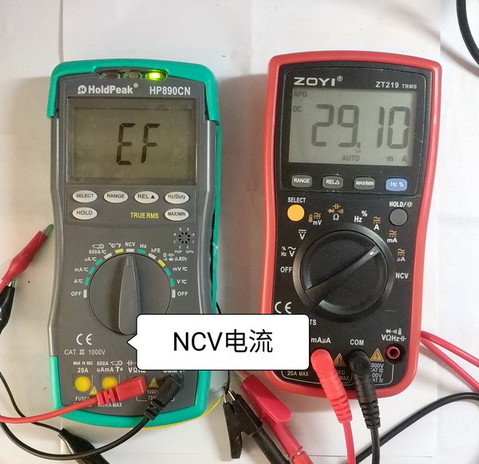

6、NCV零线电流

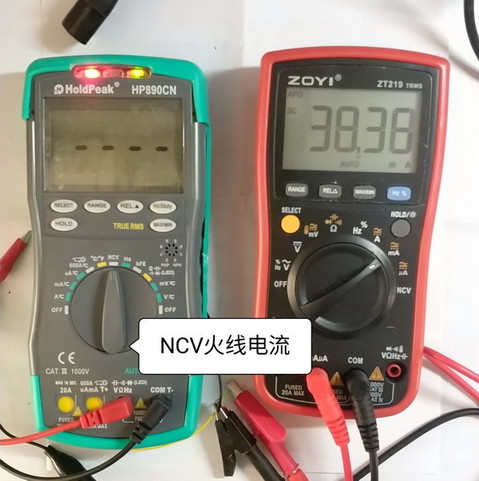

7、NCV感应火线时电流

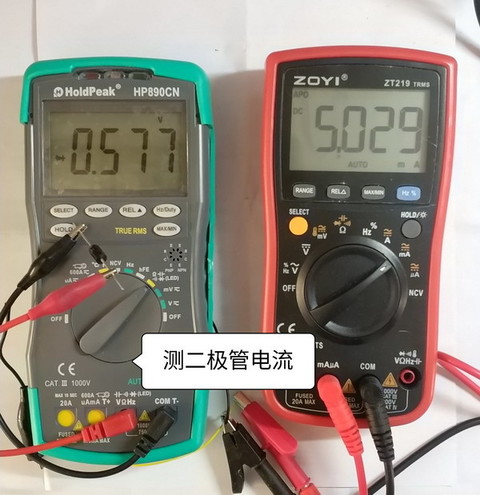

8、测二极管时电流

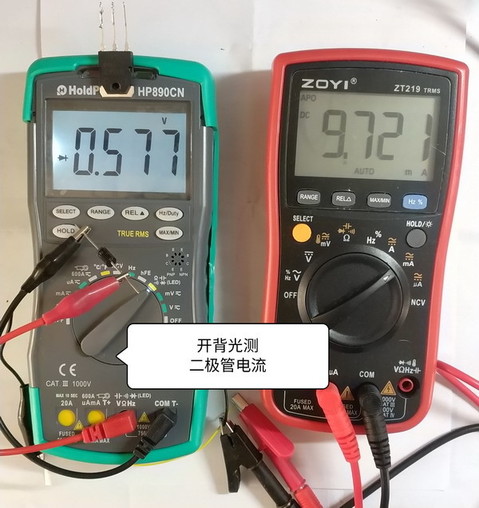

9、开启背光测二极管时电流



    从上述测试中，我们看到，该万用表待机时几乎不消耗电流，最大工作电流为NCV感应时38毫安左右。

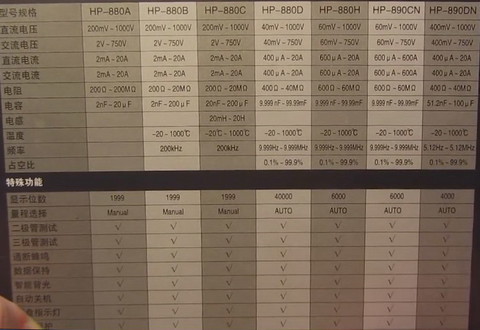

    关于该机的具体参数，由于我没有说明书，所以，网上找了一份HP890CN参数表，也只有量程范围，没有具体精度指标，所以，只能另想办法，在经过反复查找和仔细核对后发现，发现该表与华普HP-770HC无论外观和功能都一样，据有些网友反映，HP890CN是应国外厂商要求改的，国内型号就是华普HP-770HC，但也有一点差别就是，HP890CN是硬芯封装，HP-770HC是牛屎封装，估计外销品质要求高，所以做工也不敢怠慢的缘故。所以下面关于电压、电流、电阻、电容等精度的测试，都以HP-770HC提供的精度指标做对比。下面也贴出几张HP-770HC的资料图片，供参考，如有引用错误，请朋友们指正。

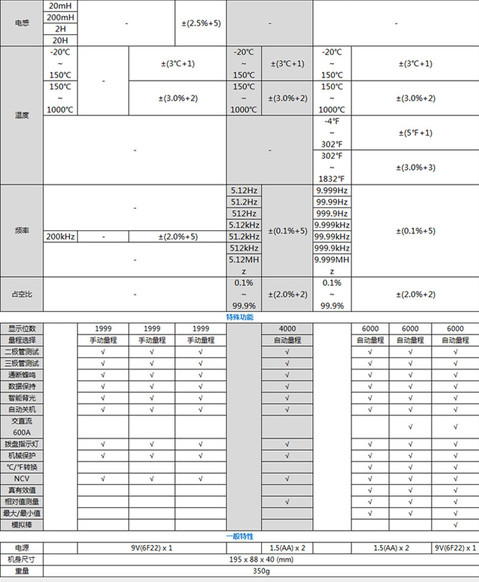

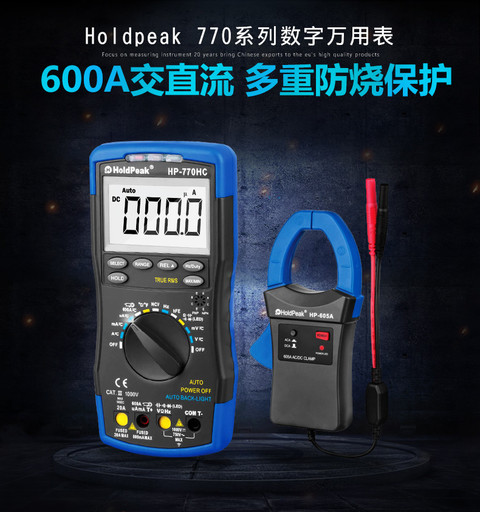

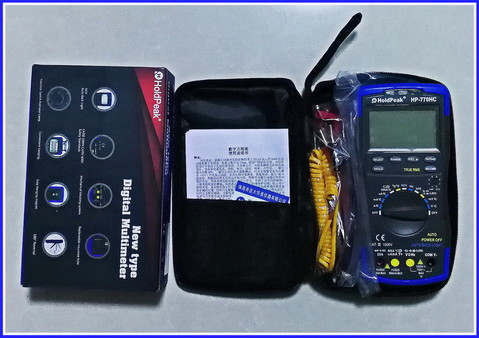

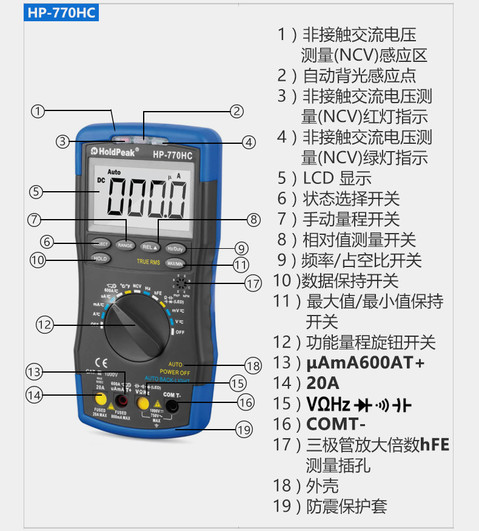

HP-770HC图示及参数图表

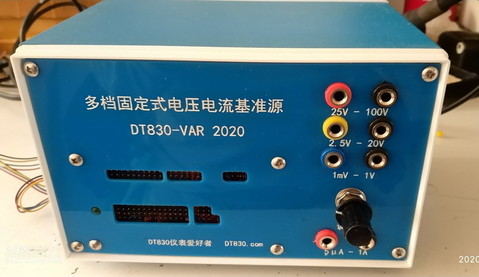

本次测试使用基准依然为本论坛独立研发产品“DT830-VAR-2020 多功能固定式电压电流基准源”



五、电压测试

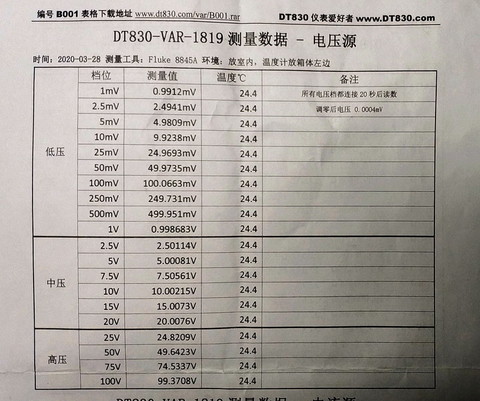

1、电压基准

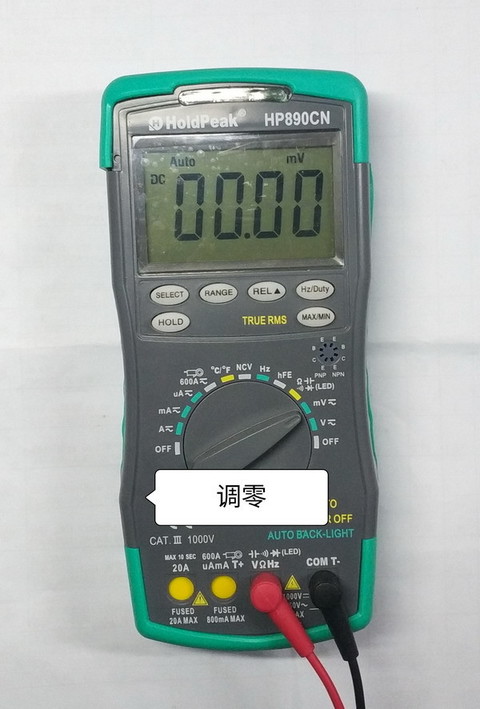

2、测试前电压调零

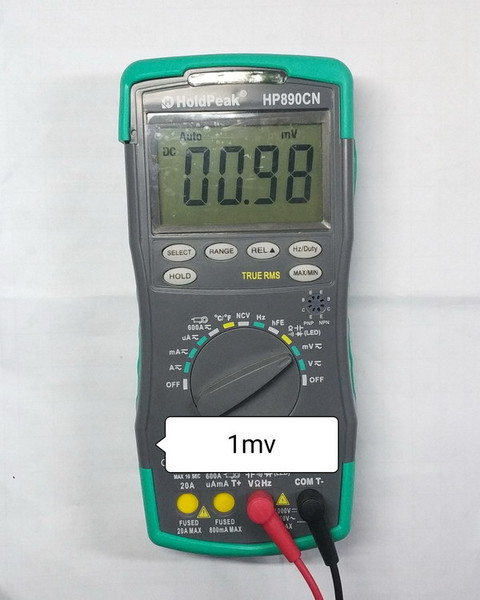

3、1mv

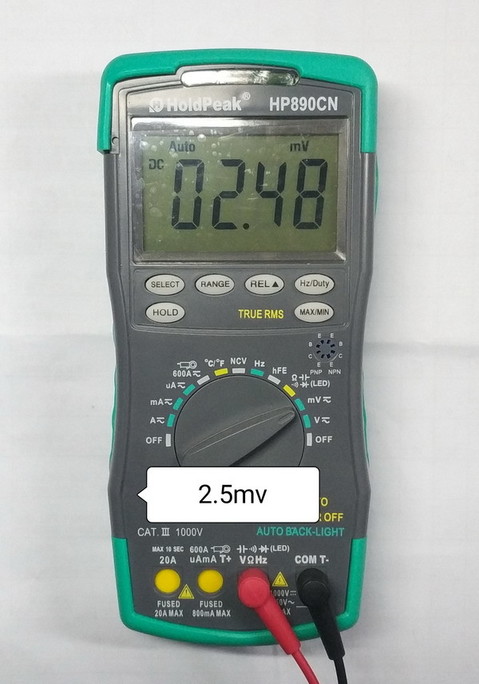

4、2.5mv

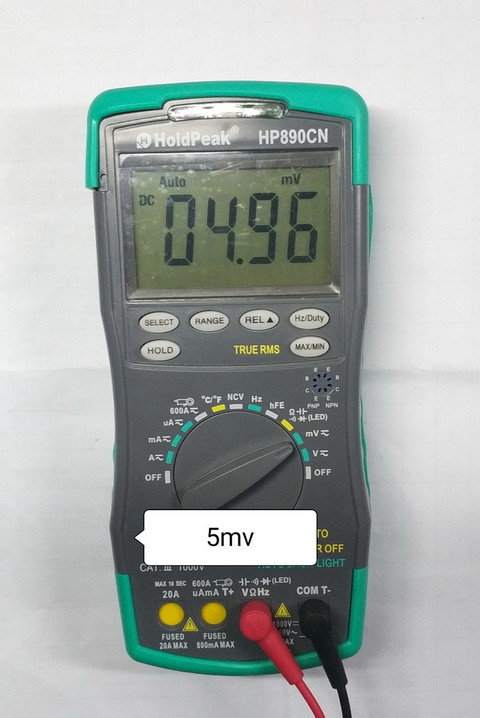

5、5mv

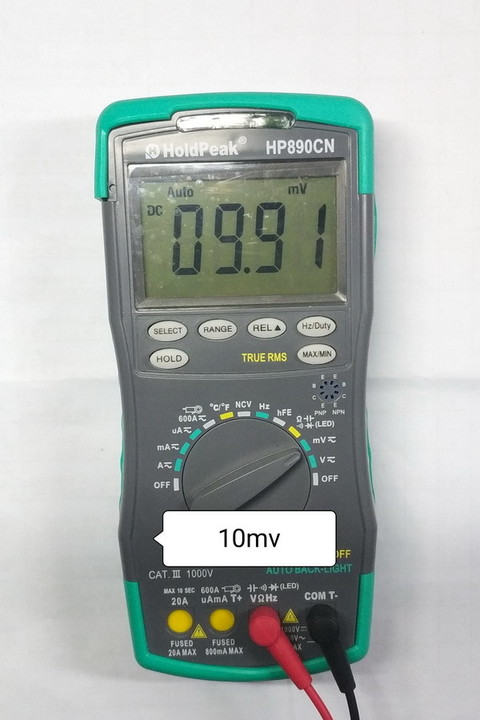

6、10mv

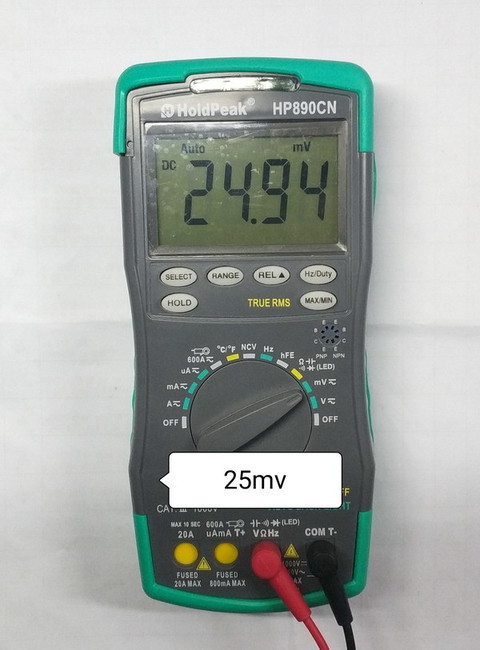

7、25mv

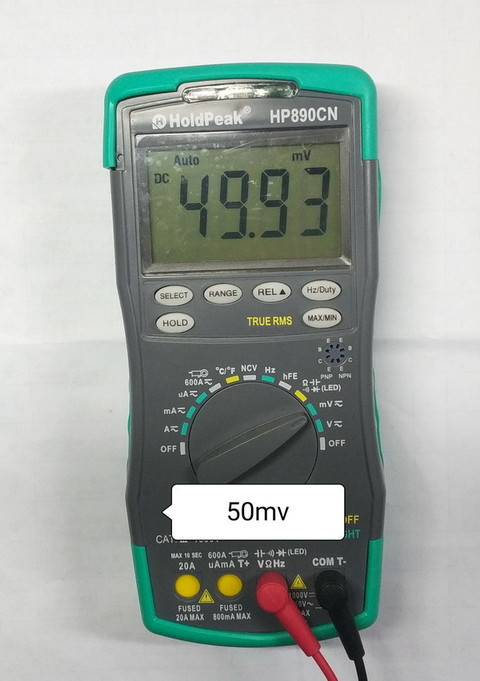

8、50mv

9、100mv

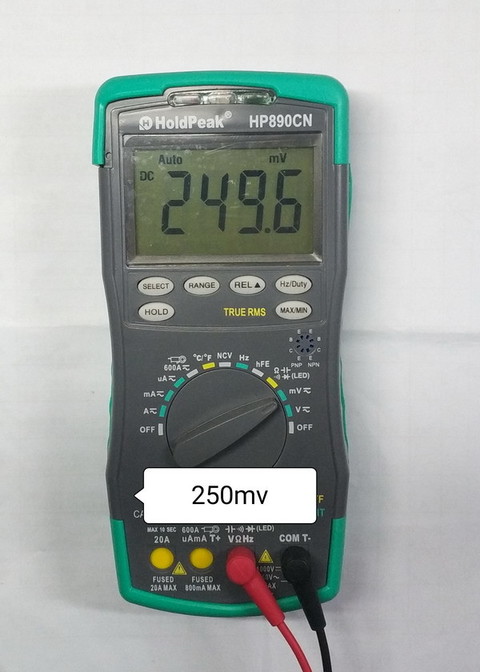

10、250mv

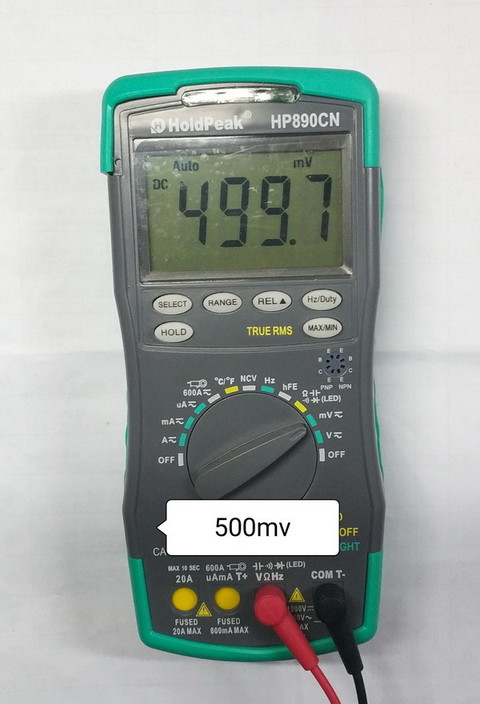

11、500mv

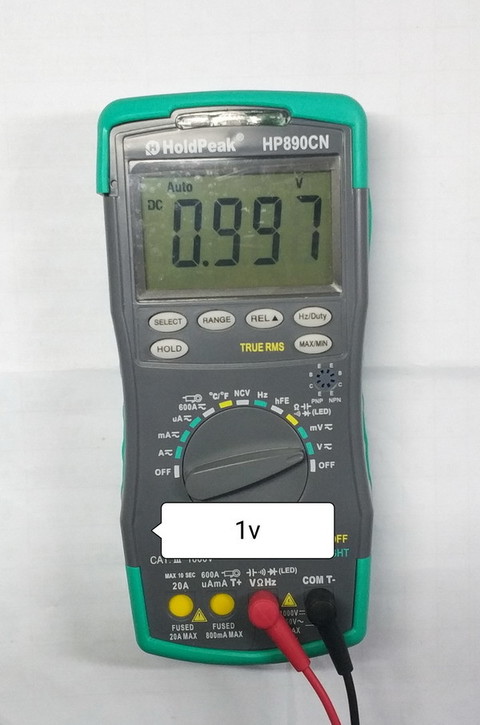

12、1v

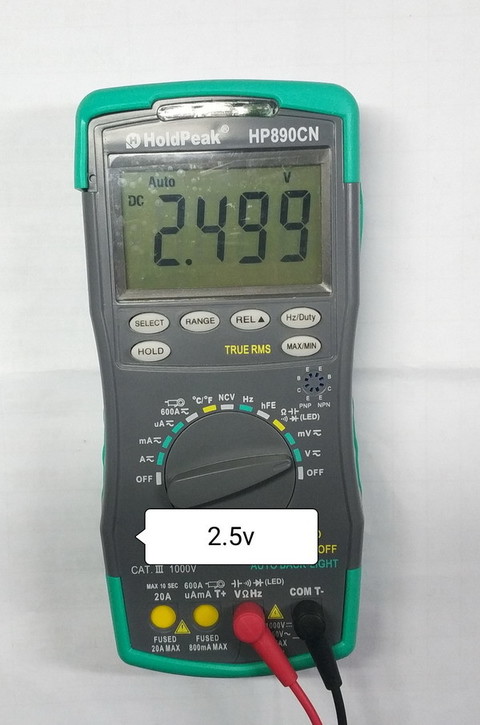

13、2.5v

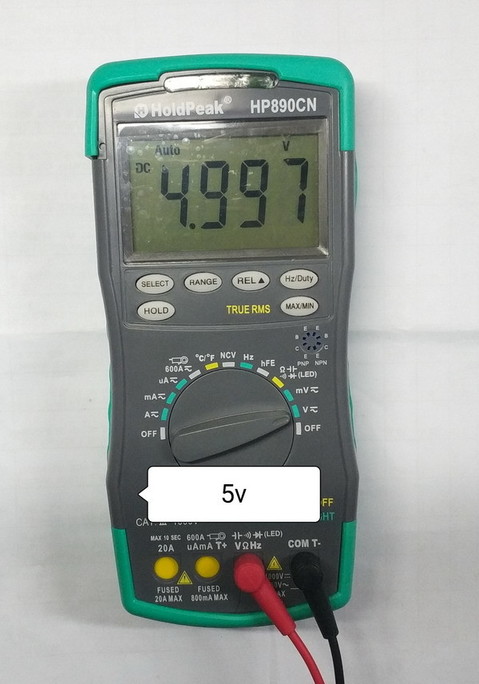

14、5v

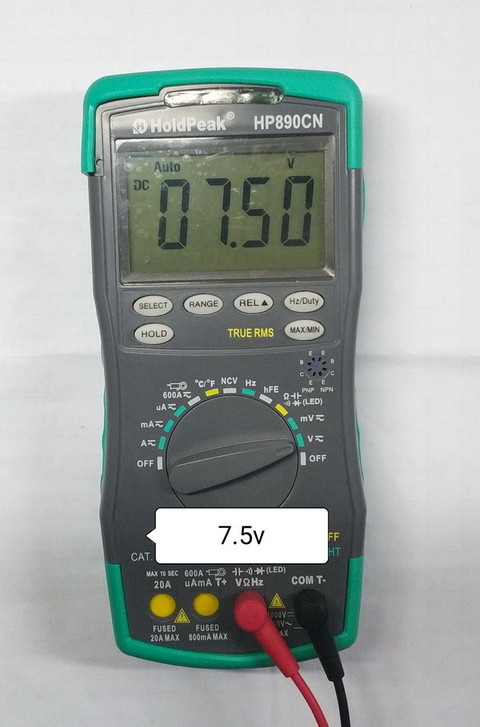

15、7.5v

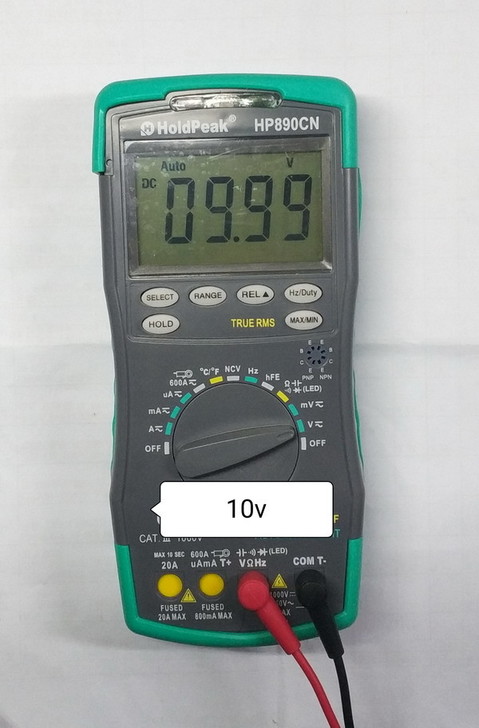

16、10v

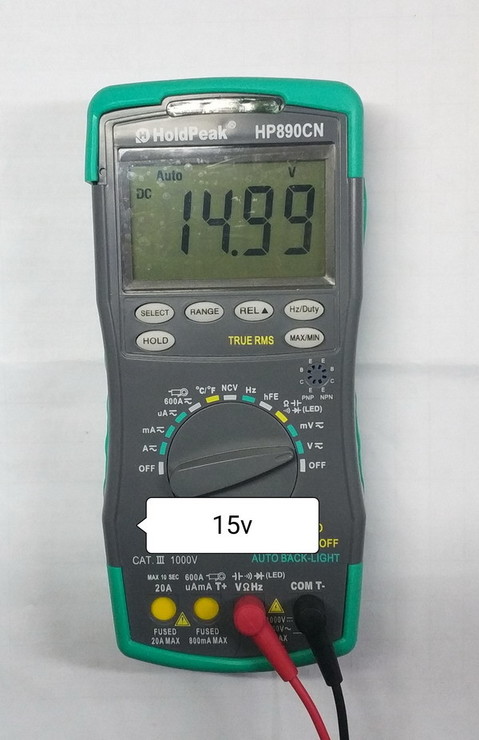

17、15v

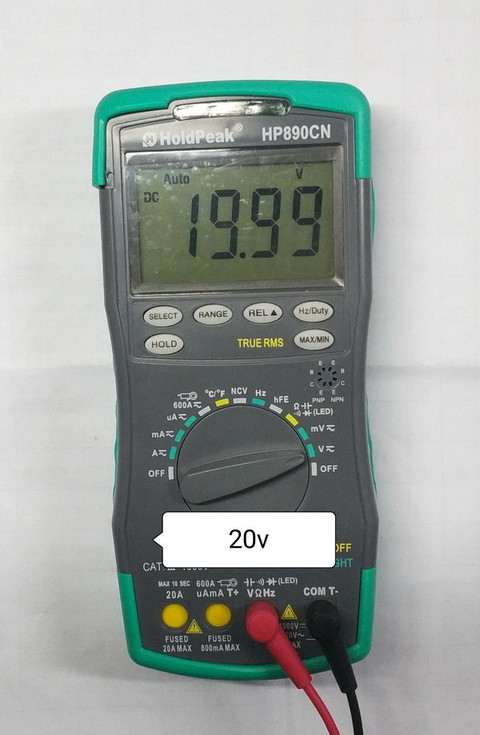

18、20v

19、25v

20、50v

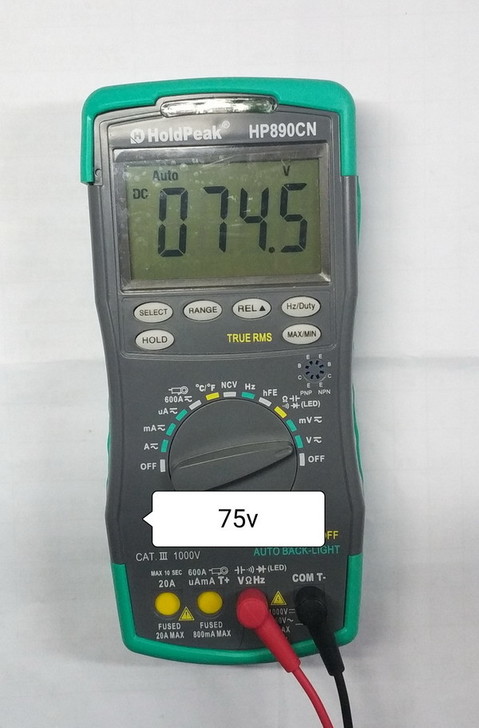

21、75v

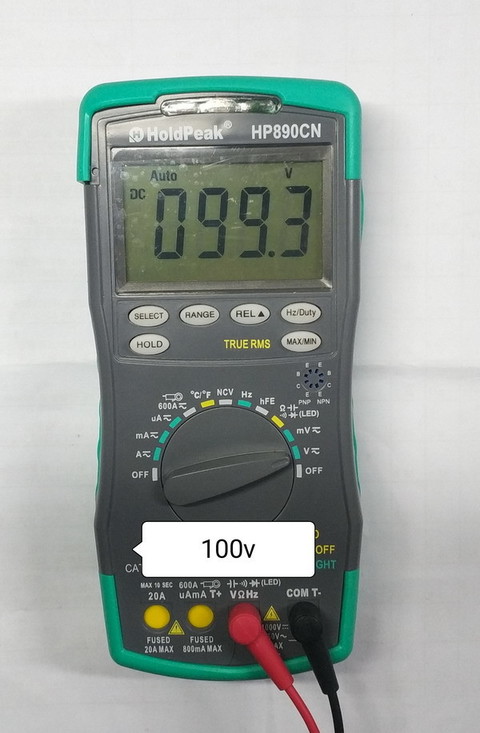

22、100v

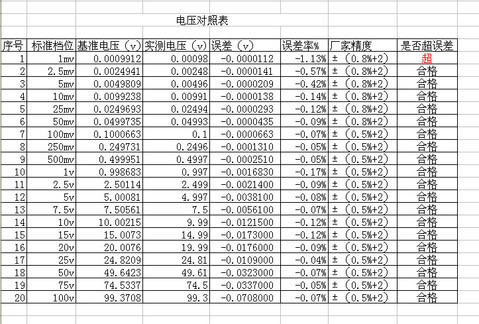

23、电压对照表



     通过上述电压的实际测试，我们发现该表电压精度控制的很好，除在1mv的测试的时候稍有超标，其余精度基本都严格控制在厂家精度指标以内，并远远好于厂家精度指标


六、电流测试

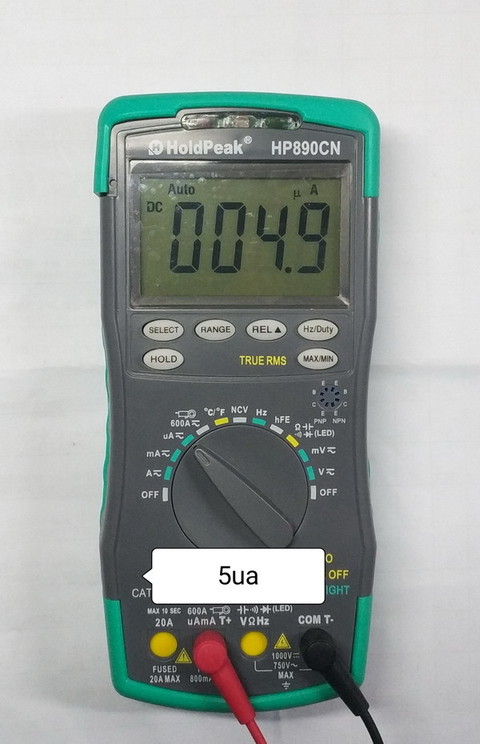

1、5ua

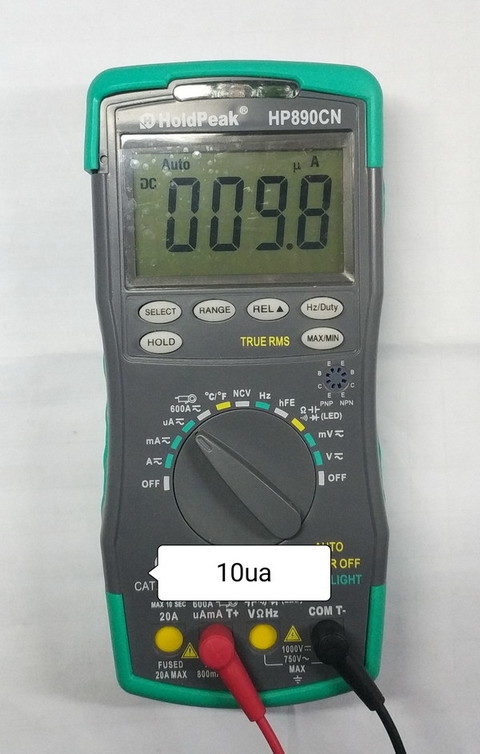

2、10ua

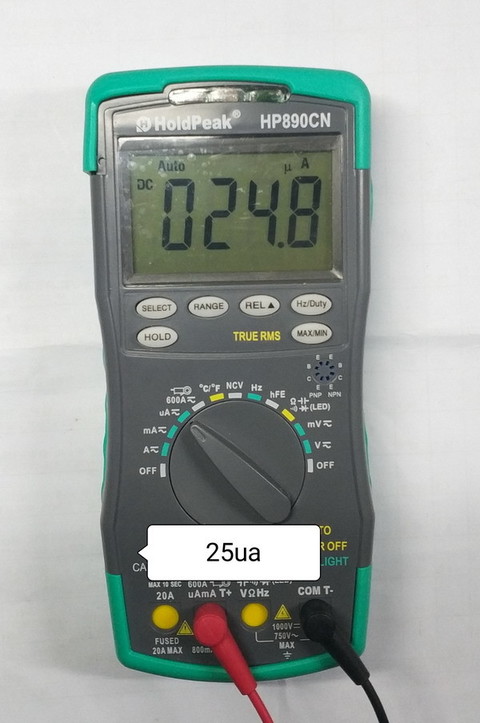

3、25ua

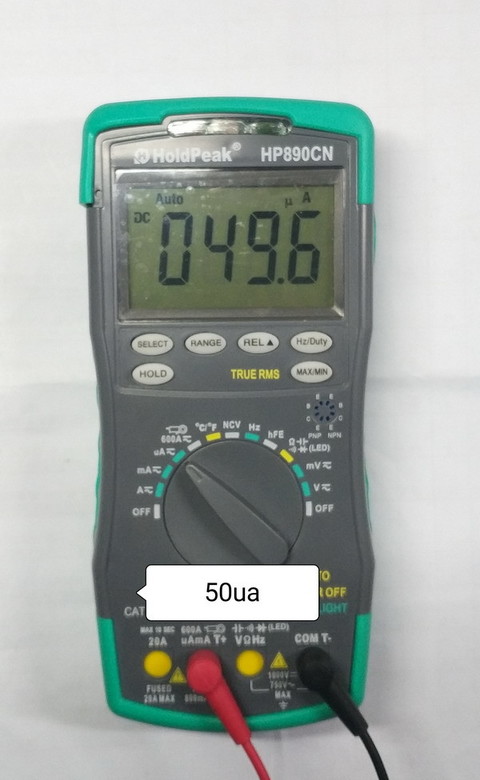

4、50ua

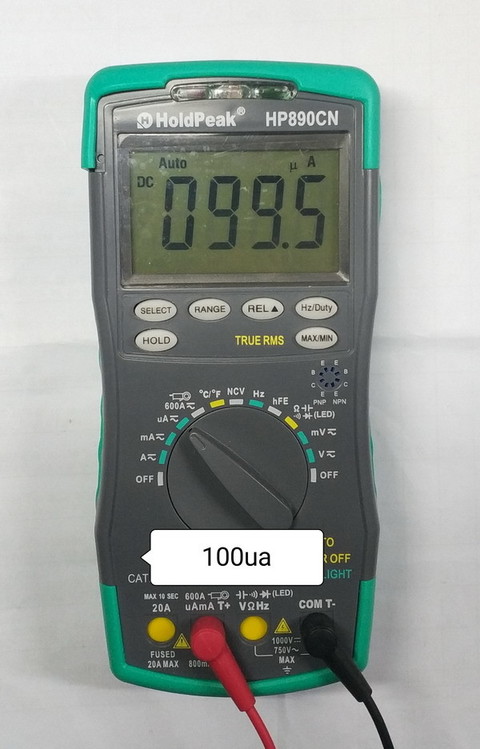

5、100ua

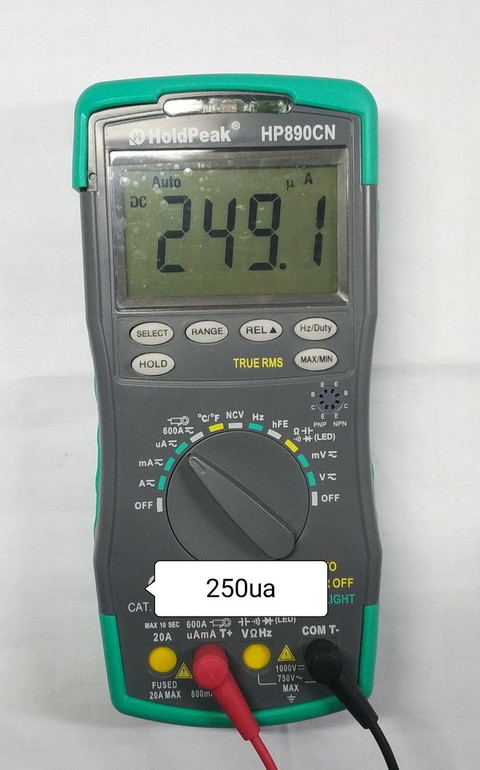

6、250ua

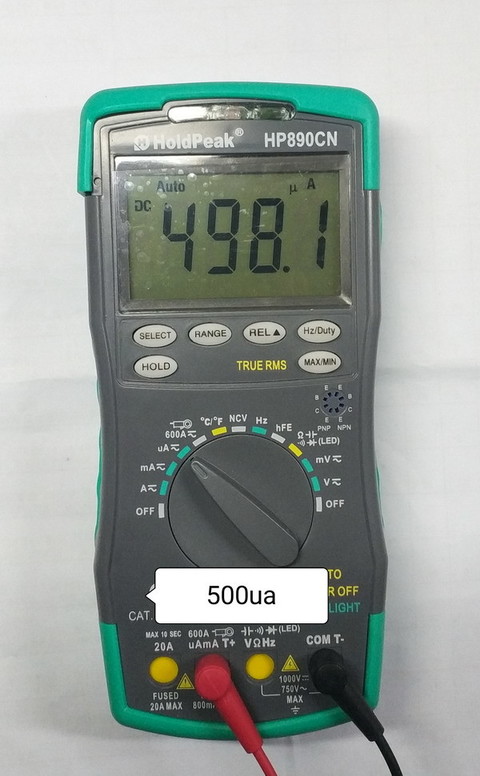

7、500ua

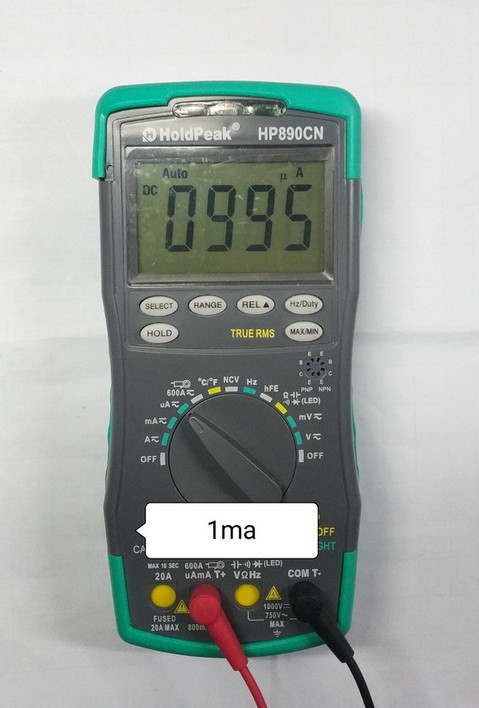

8、1ma

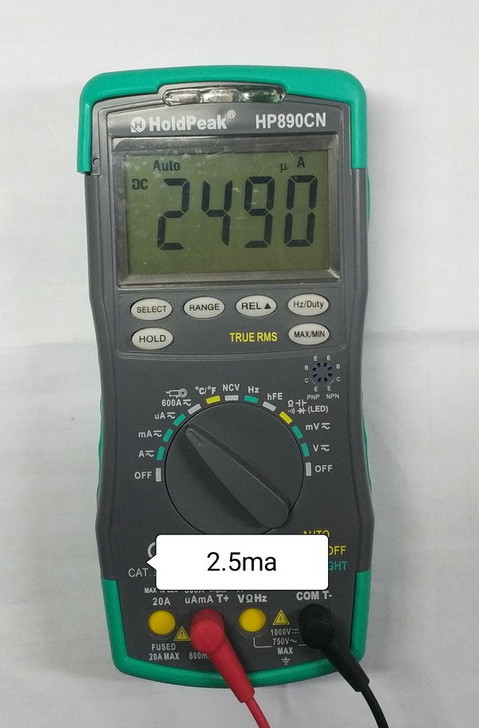

9、2.5ma

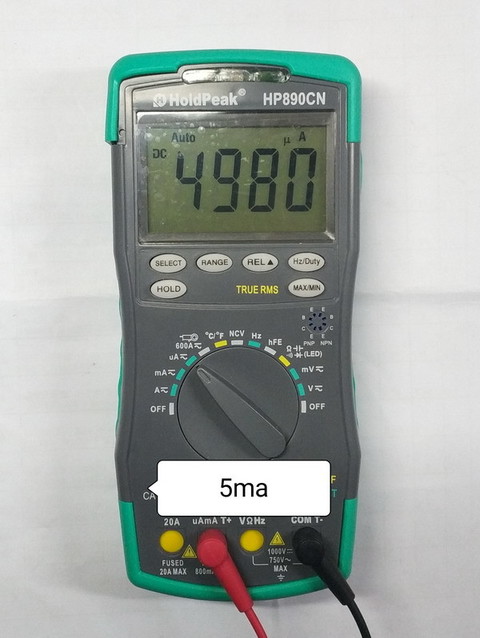

10、5ma

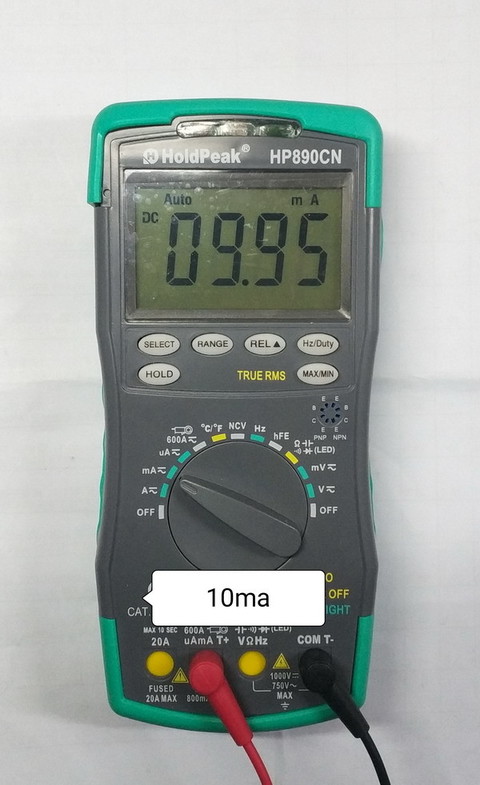

11、10ma

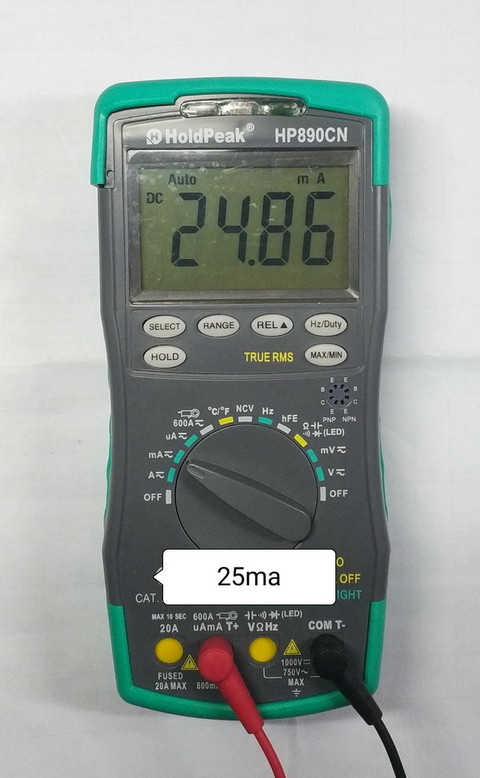

12、25ma

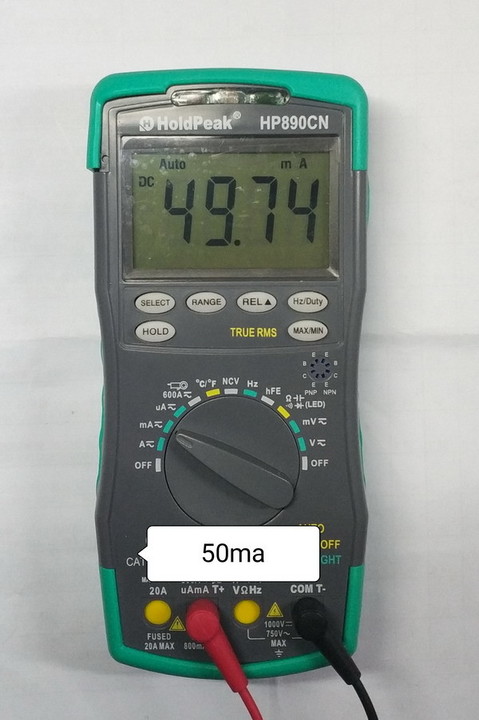

13、50ma

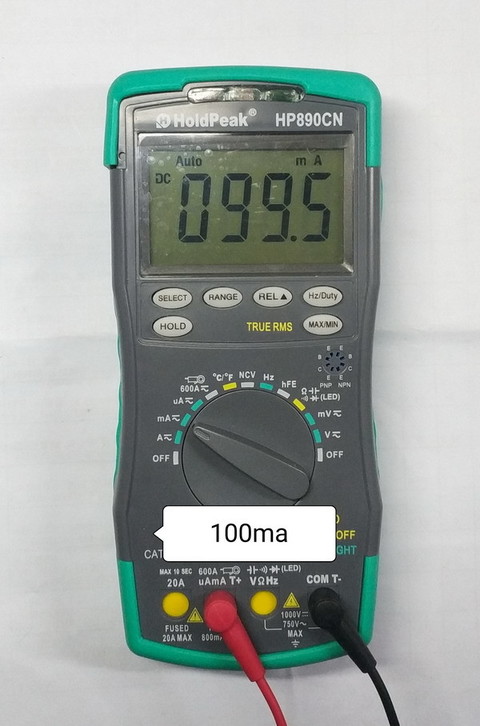

14、100ma

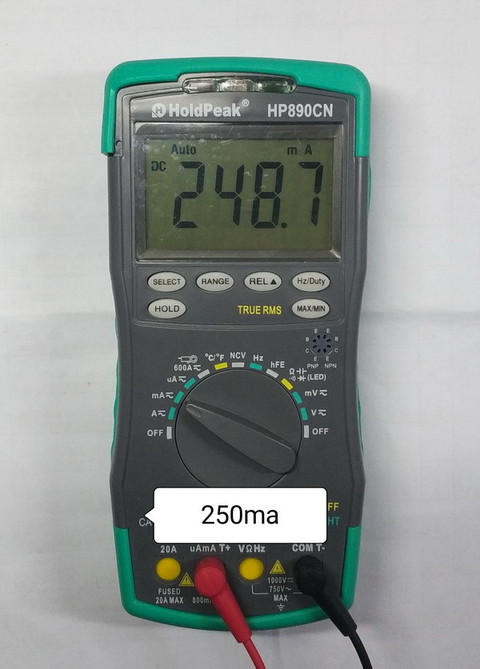

15、250ma

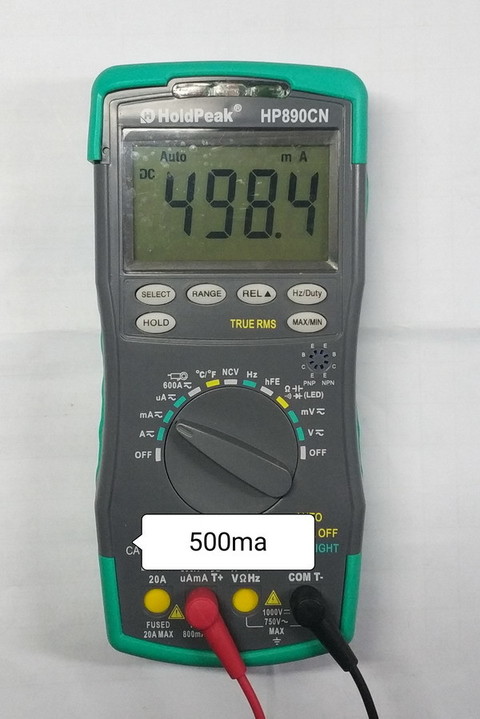

16、500ma

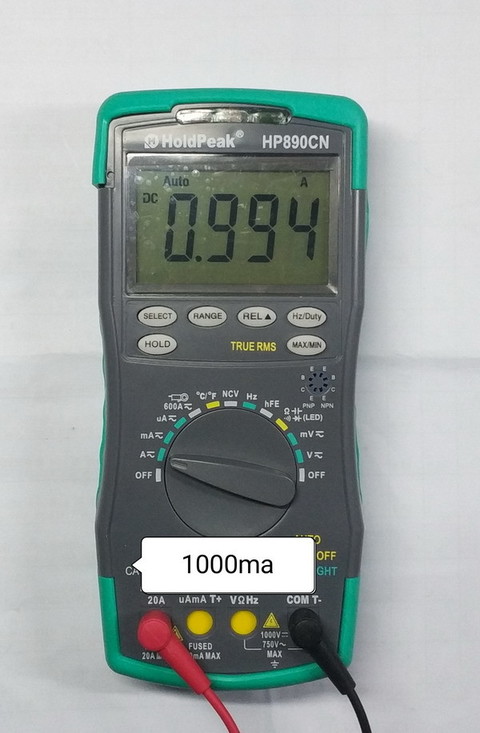

17、1000ma

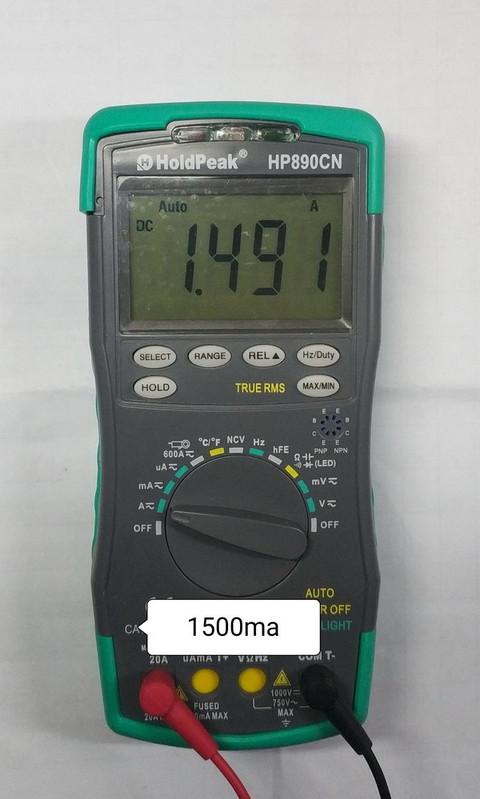

18、1500ma

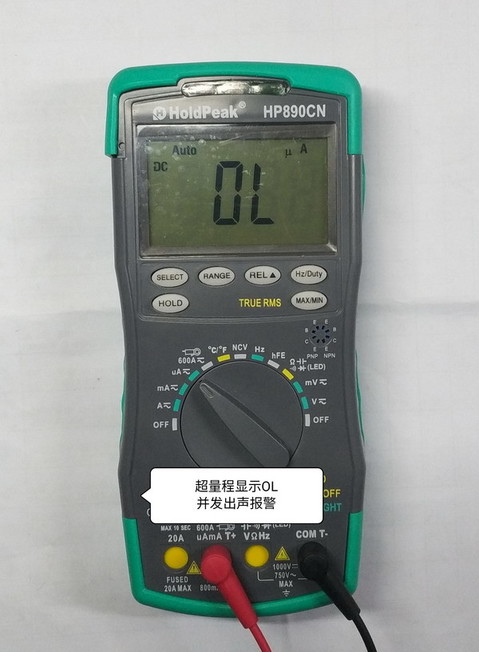

19、电流档超量程提示报警

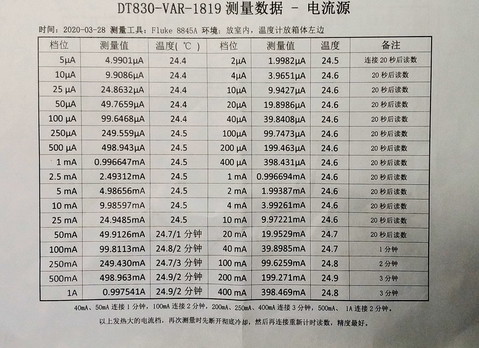

20、电流基准

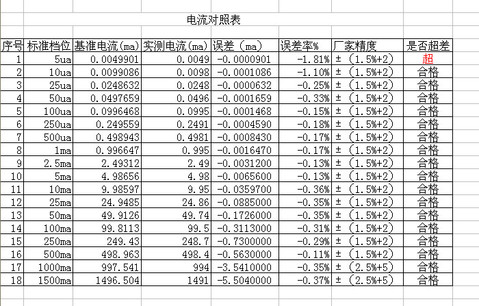

21、电流对照表



    通过上述电流的实际测试，我们发现该表电流精度也控制的很好，除在5ua的测试的时候稍有超标，其余精度基本都严格控制在厂家精度指标以内，并远远好于厂家精度指标


七、电阻测试，只选择了部分有代表性的阻值进行测试

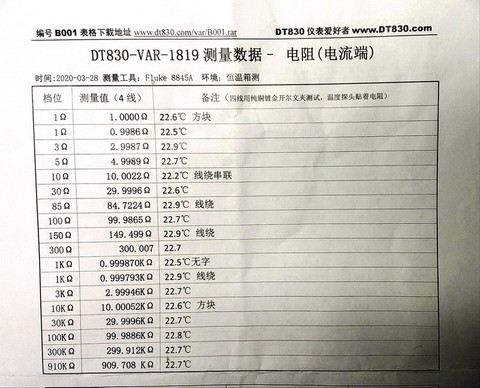

1、电阻基准表

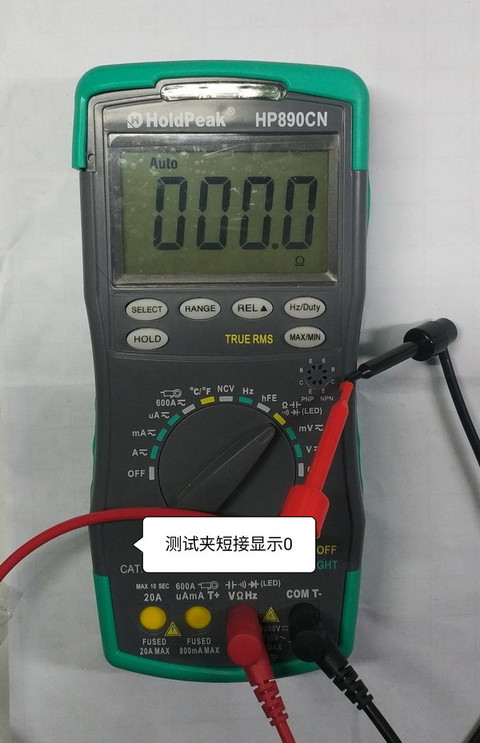

2、电阻档表笔短接，显示数字为0，表明该表已对电阻底数做了技术处理，因此，决定了对于小于1欧姆的电阻测试结果不会理想

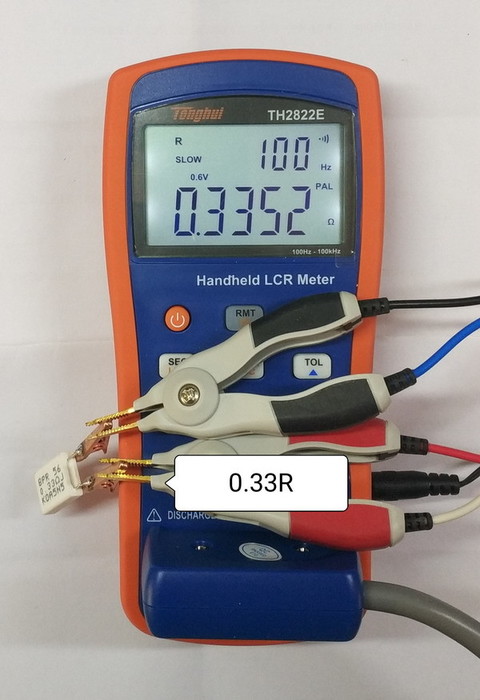

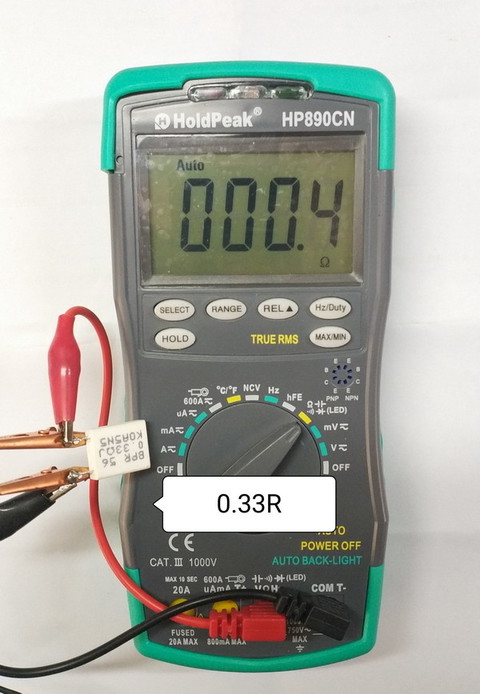

3、0.33R 选择0.33欧姆电阻测试的目的，主要是为了验证厂家对电阻档底数做了技术处理以后，小于1欧姆电阻的测试情况，这里不作为精度考核，由于基准中没有小于1欧姆电阻，所以随意找了一个0.33欧姆的水泥电阻，用电桥测试了一下阻值作为参考对象。

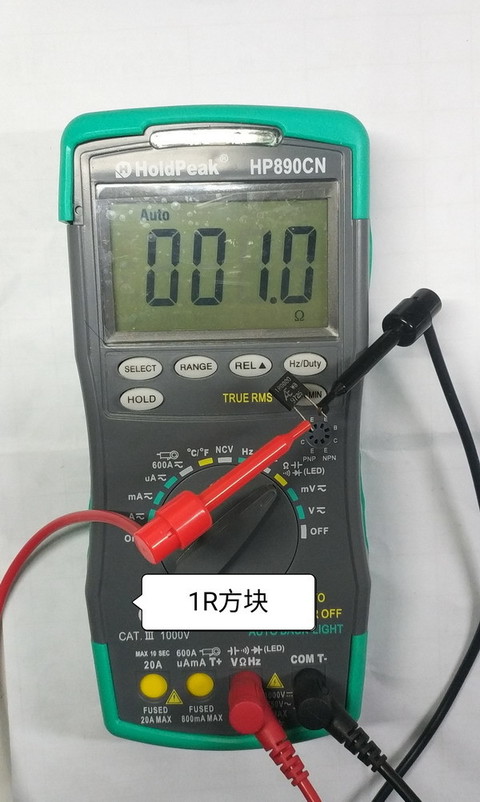

4、1R

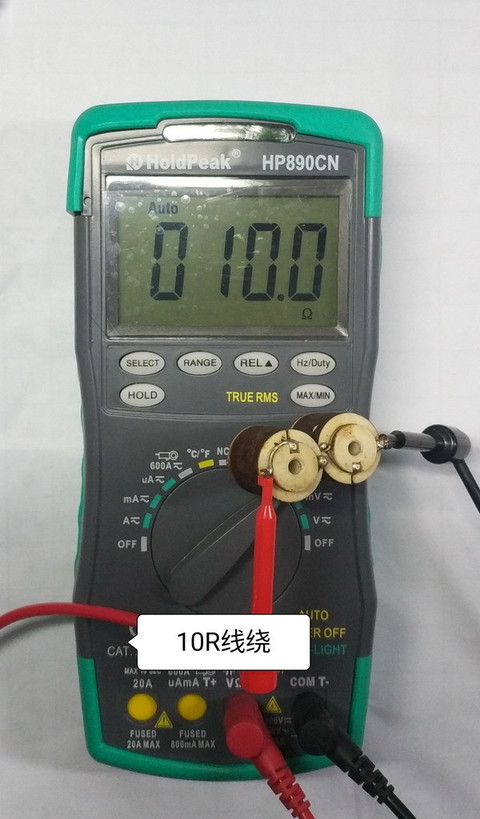

5、10R

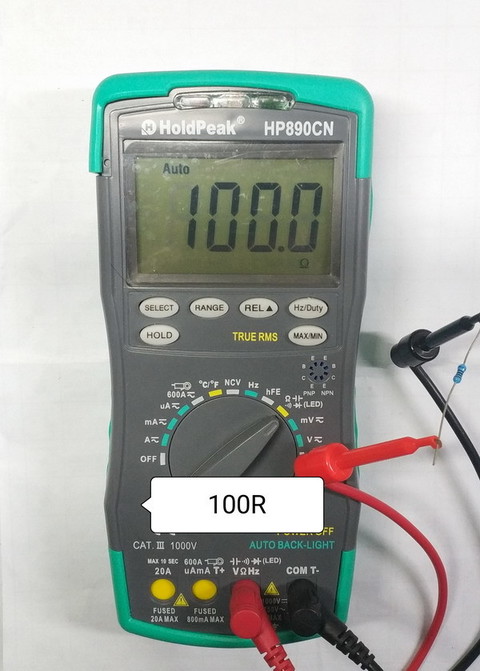

6、100R

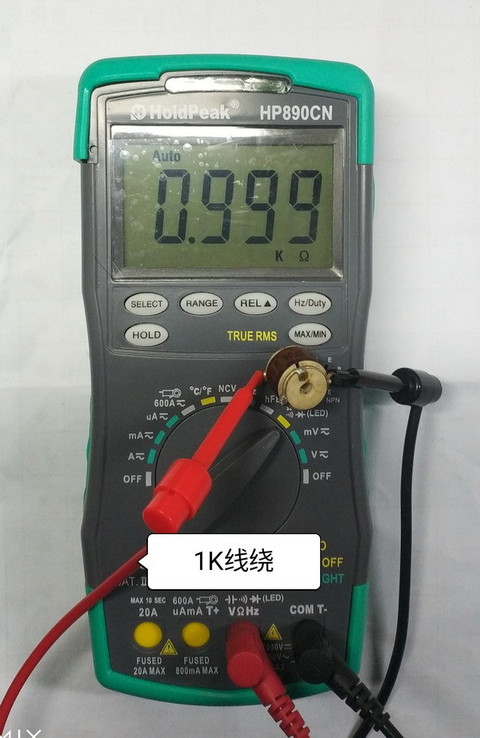

7、1K

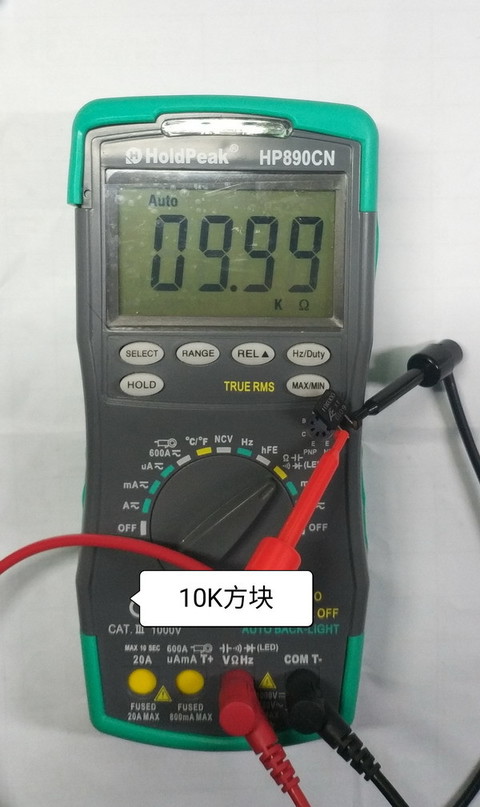

8、10K

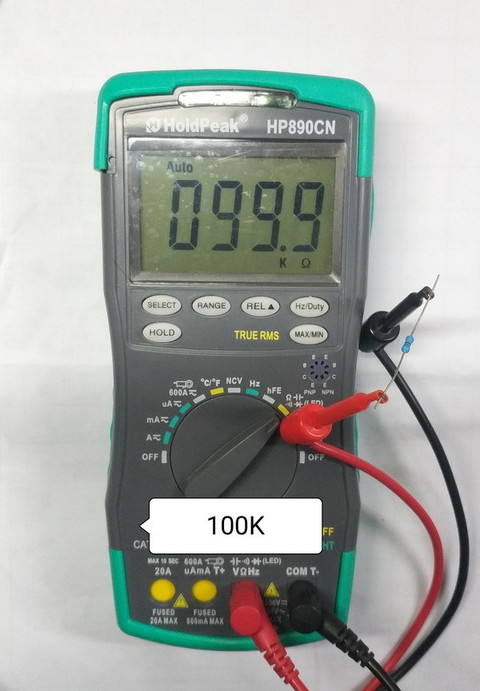

9、100K

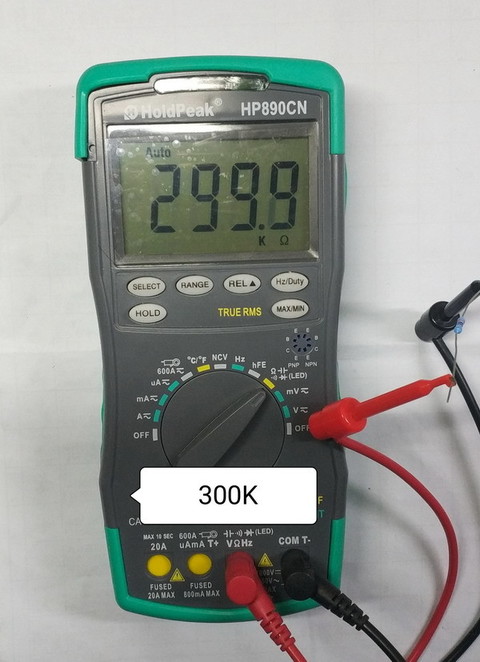

10、300K

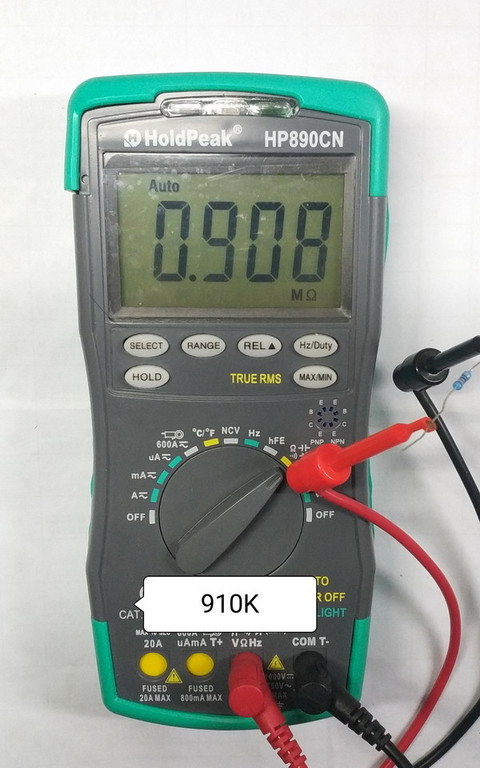

11、910K

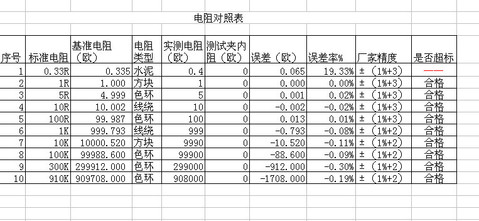

12、电阻对照表



    从电阻测试中，我们可以看到，该表电阻实测精度远远高于厂家给定的精度指标。

八、电容测试

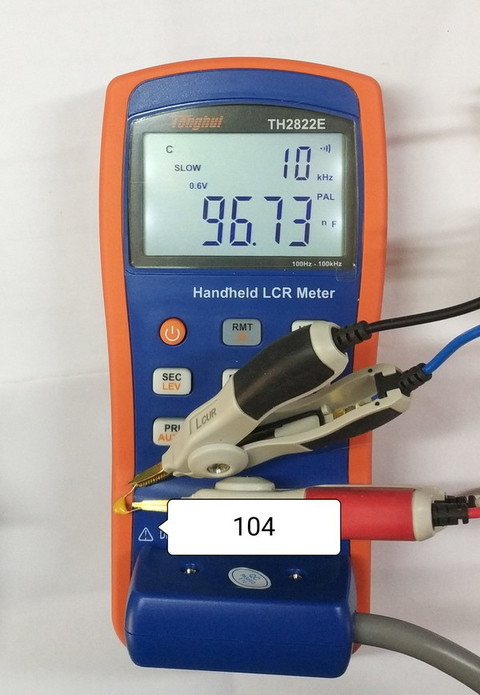

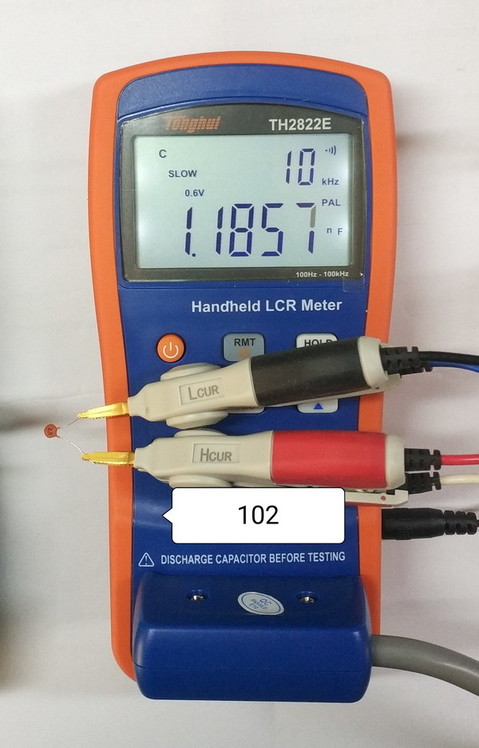

    电容测试涉及的指标很多，也比较复杂，在使用万用表测试电容这一点上，与电桥测试电容完全是两回事，万用表测电容，只能说是大概了解一下情况，尤其是小于100p以下的电容，许多万用表都测不准，也测不了，即使有测试数值，也相差很大，没有参考价值，因此，对于此表，也着重对小容量电容重点做了相关测试，从实际测试情况来看，超过我见到的一些其他万用表，成绩还算比较理想，至少超过了我的预期，本次测试参考电桥为同惠TH2822E，具体测试情况如下：

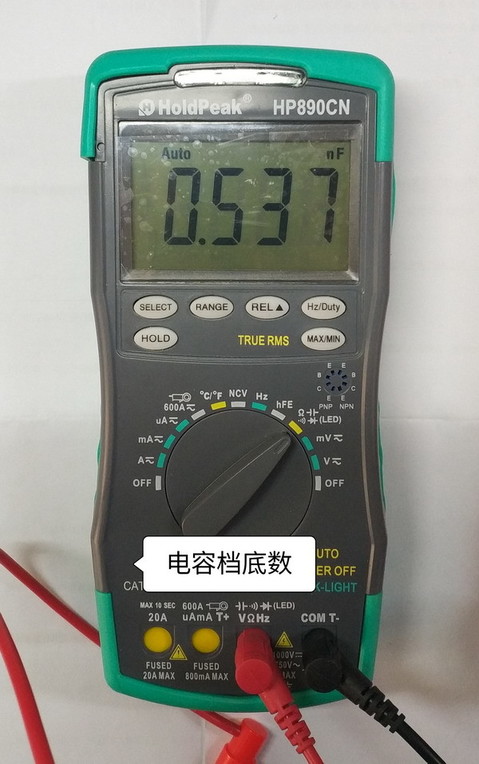

1、首先，该表测试电容之前，要先按REL键清楚底数，这一点，很多万用表都不具备这一功能，也是该表一个亮点所在，值得点赞

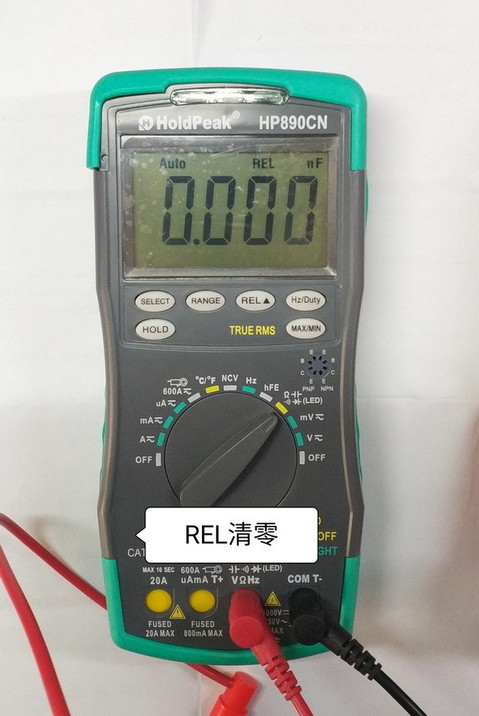

2、按REL键清楚底数后，显示数字为0

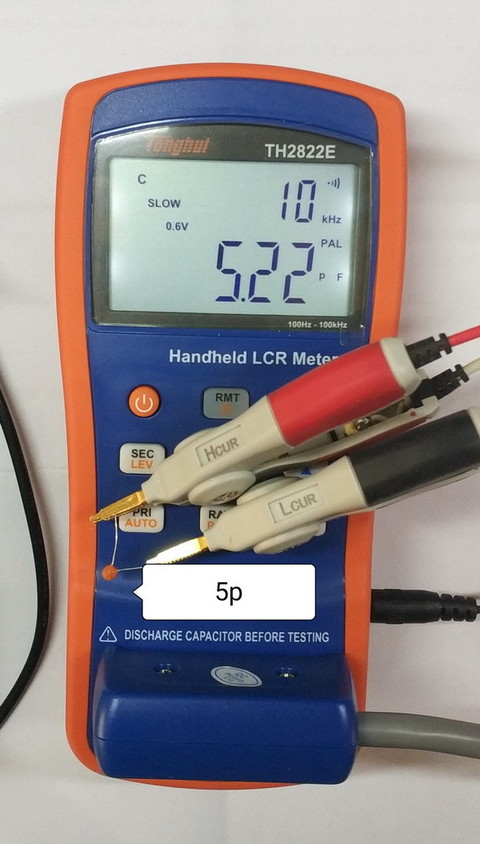

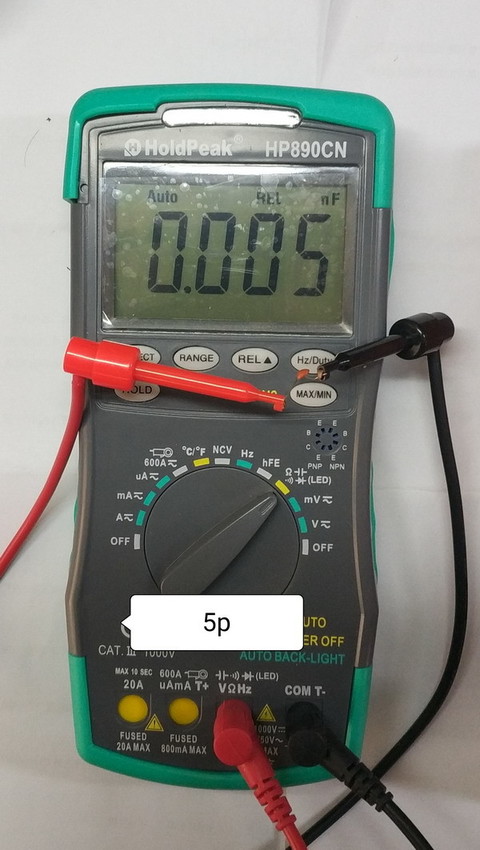

3、5p

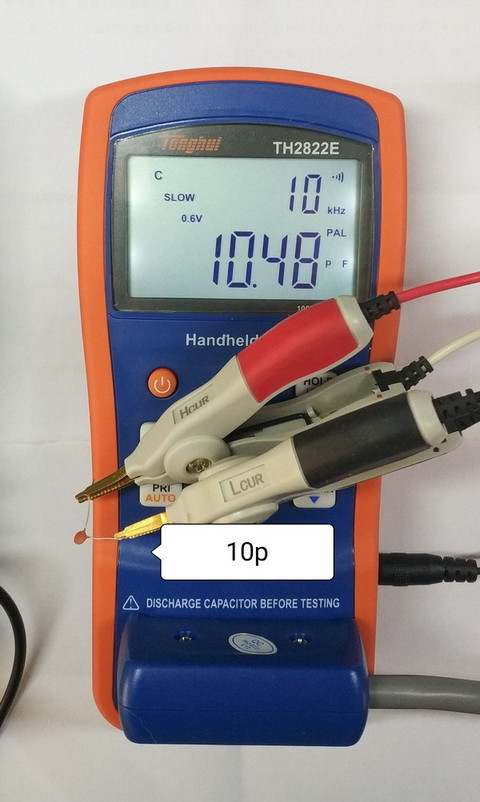

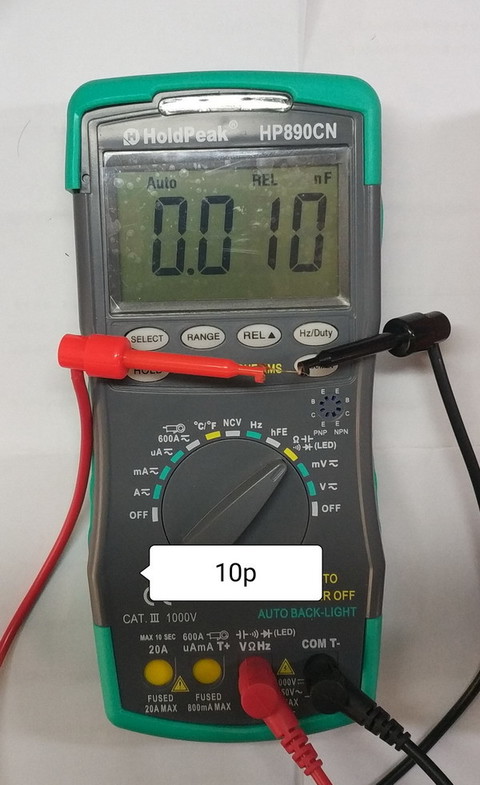

4、10p

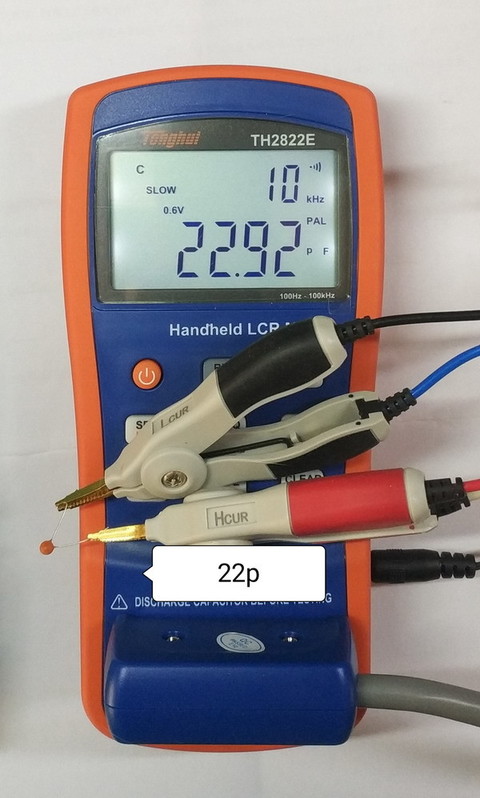

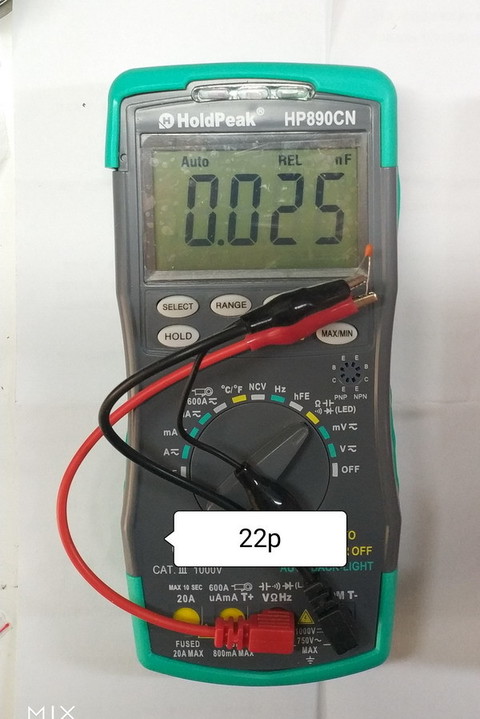

5、22p

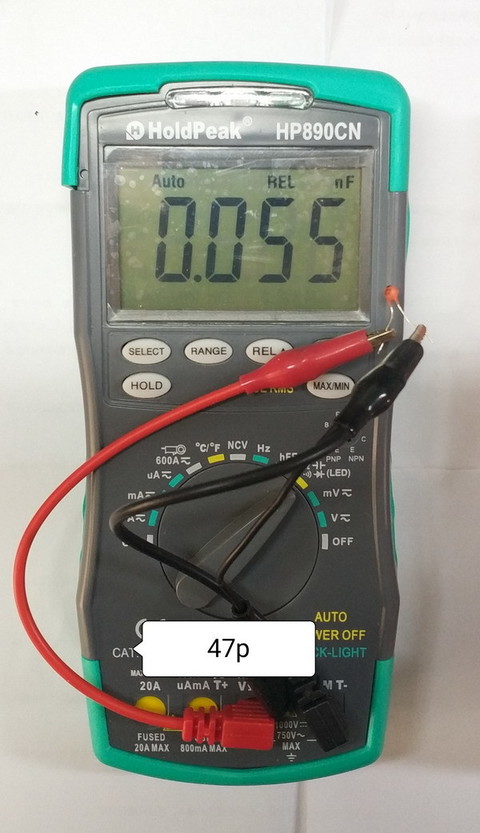

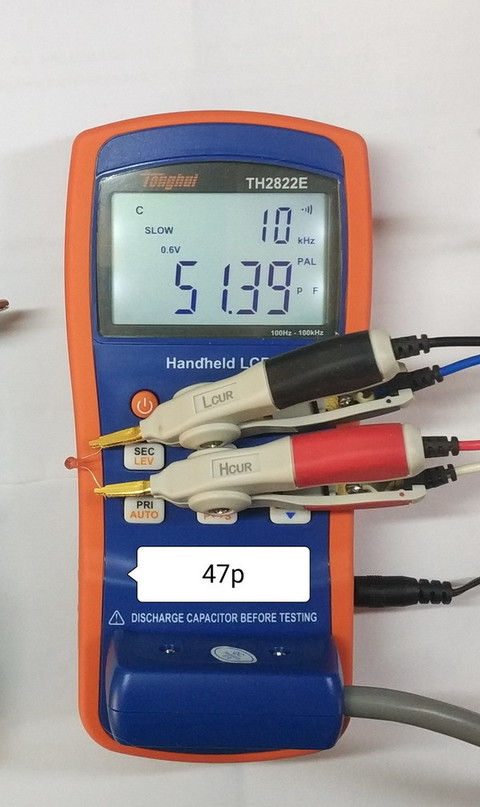

5、47p

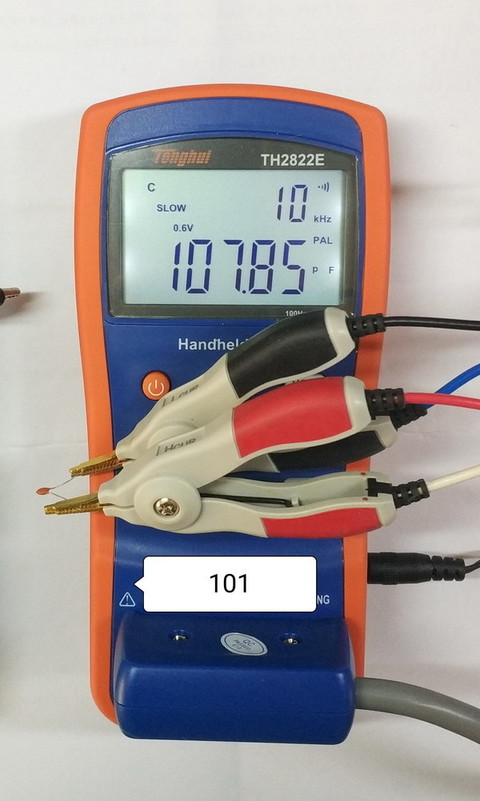

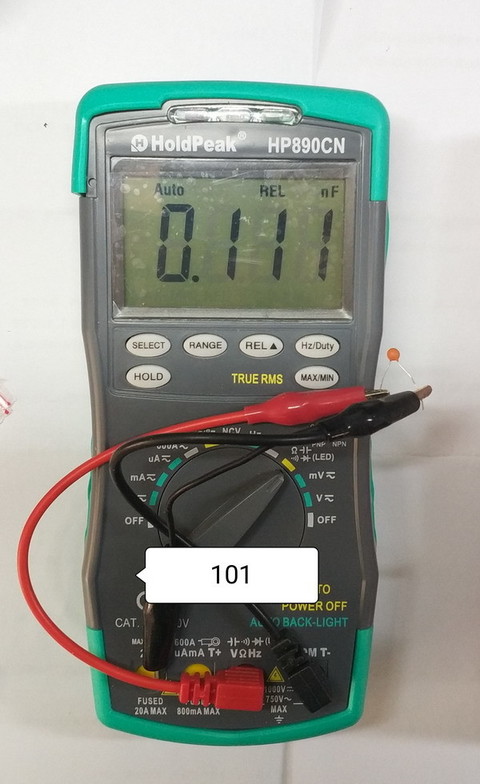

6、100p

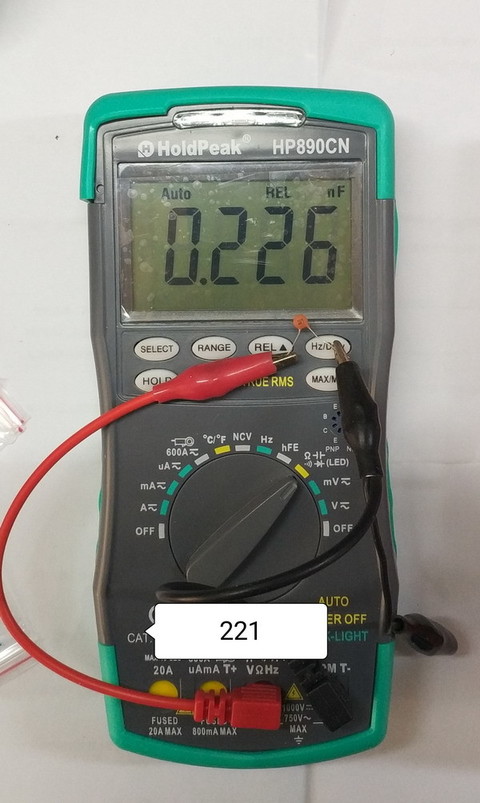

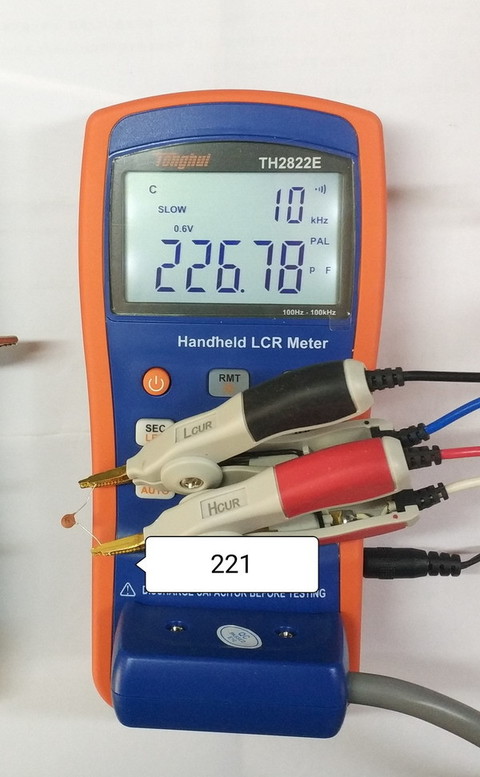

7、220p

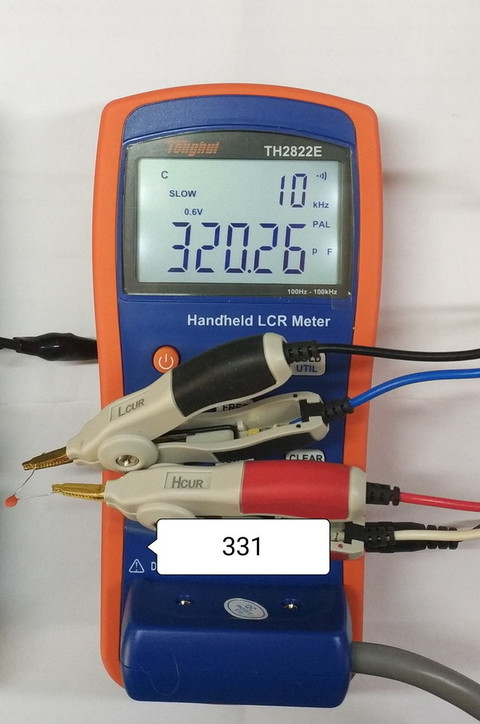

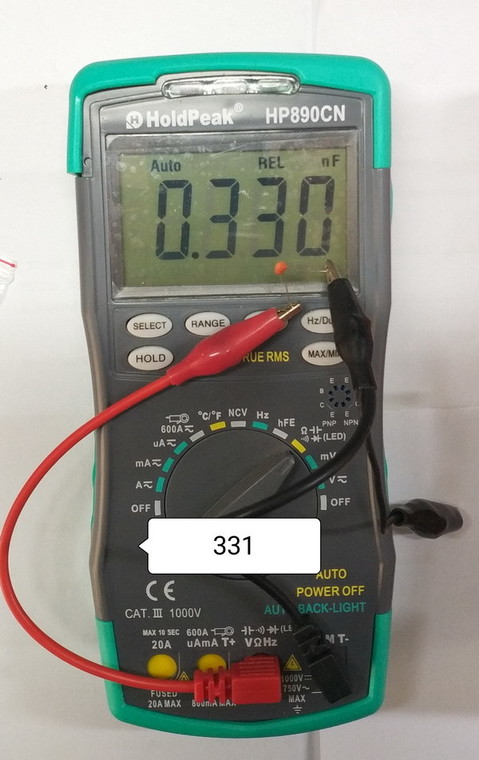

8、330p

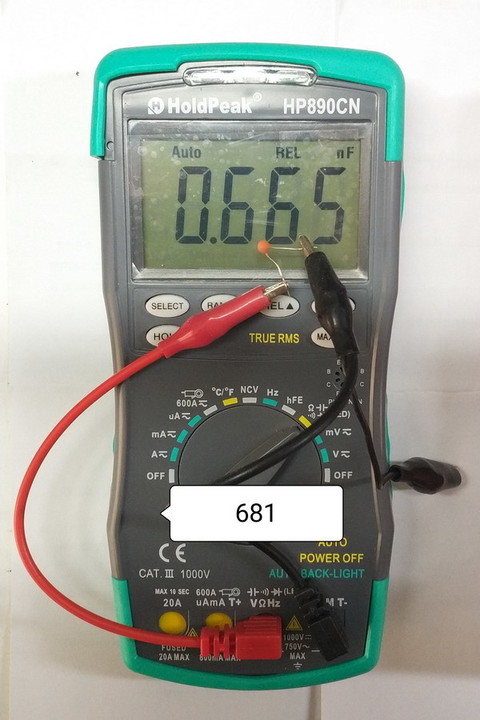

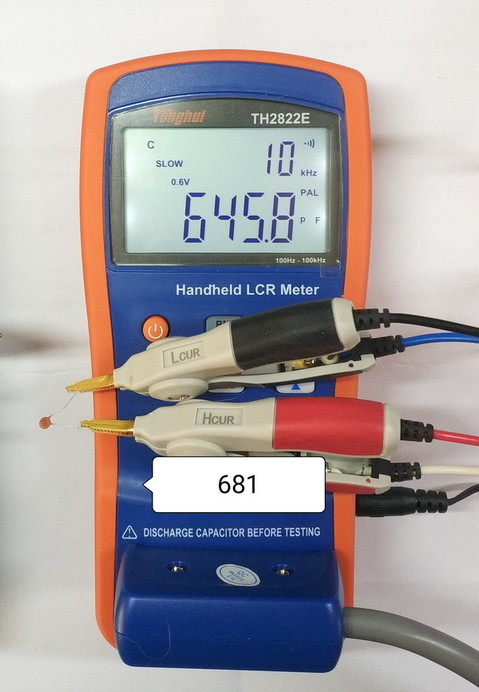

9、680p

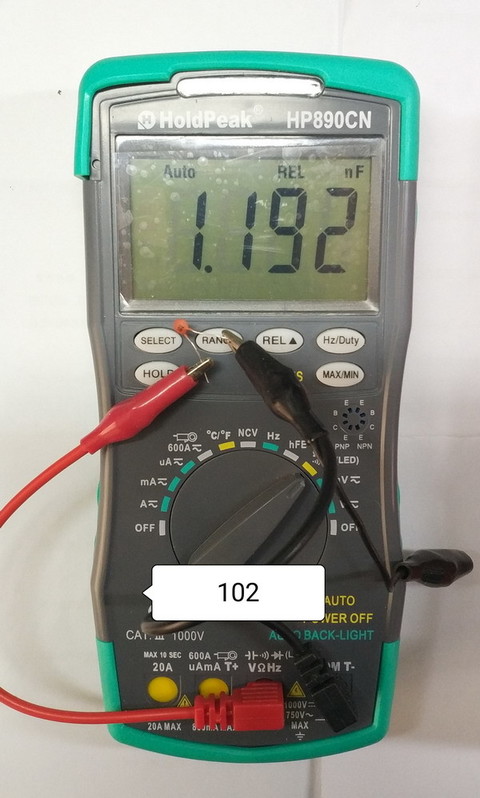

10、1np

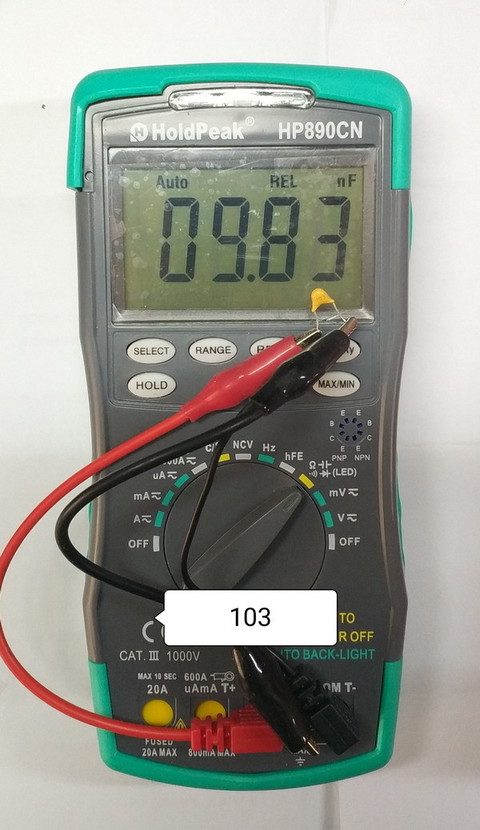

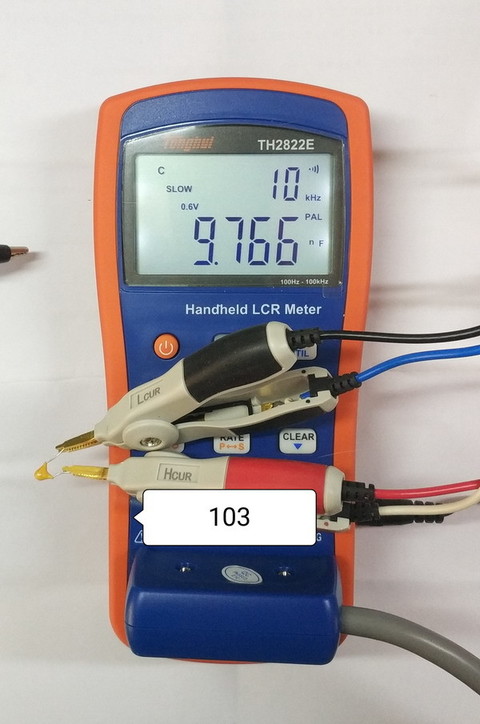

11、10np

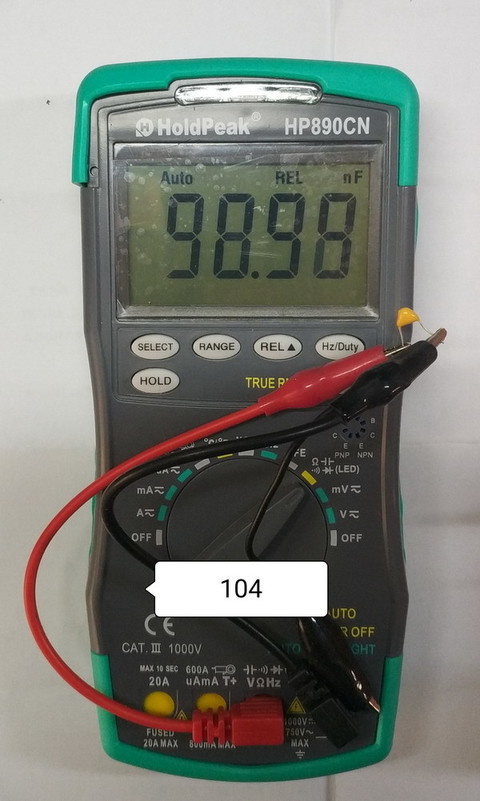

12、100np

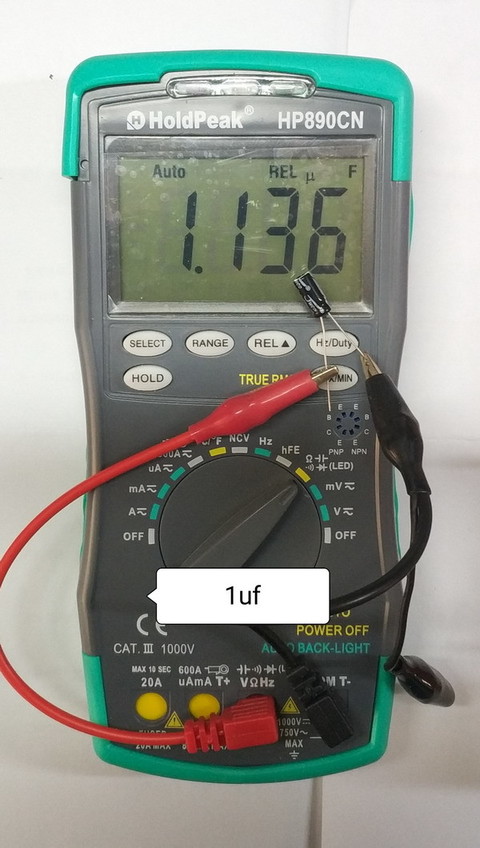

13、1uf

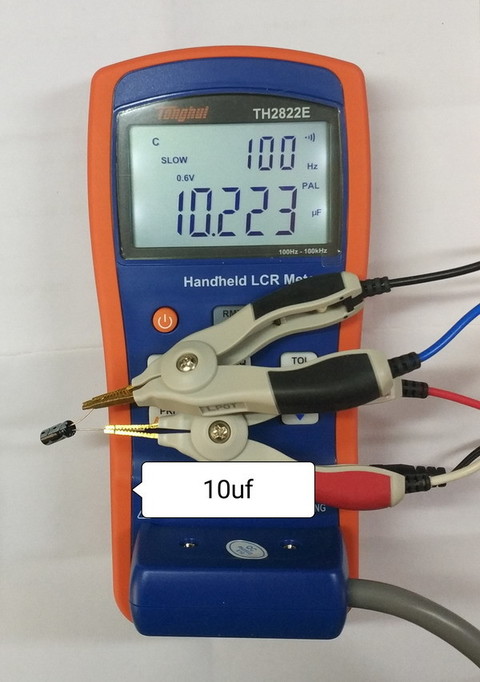

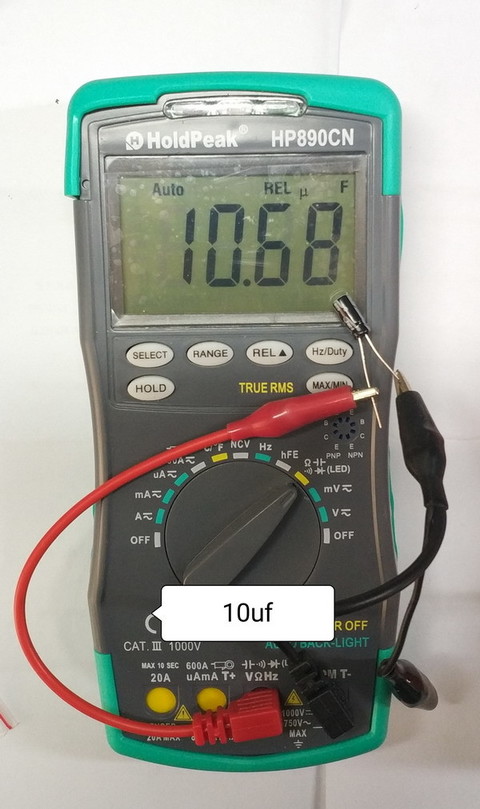

14、10uf

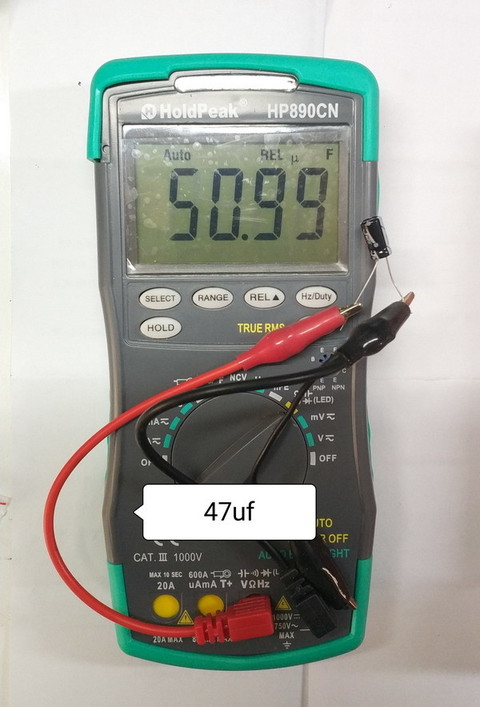

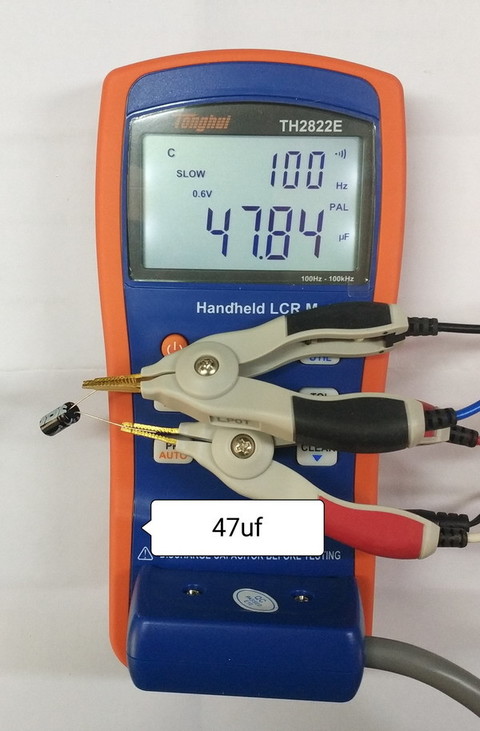

15、47uf

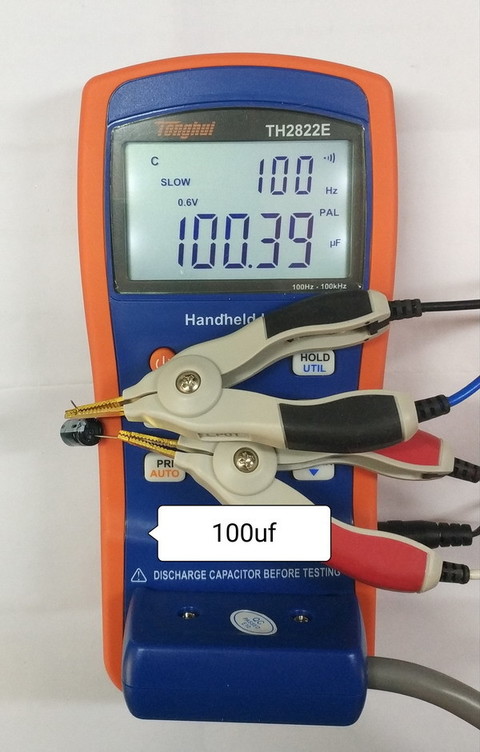

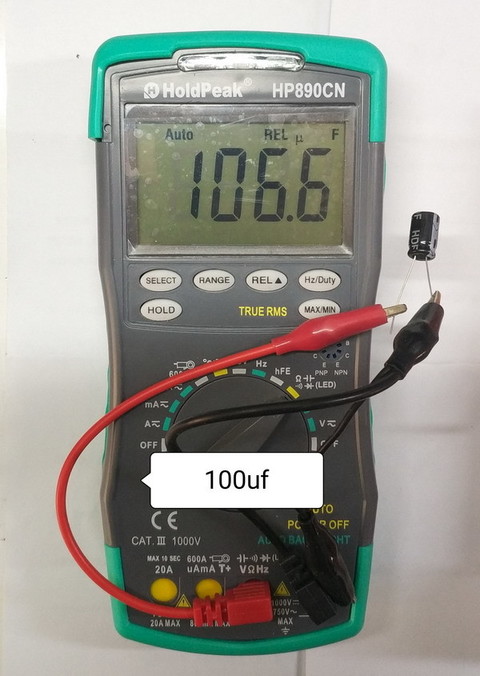

16、100uf

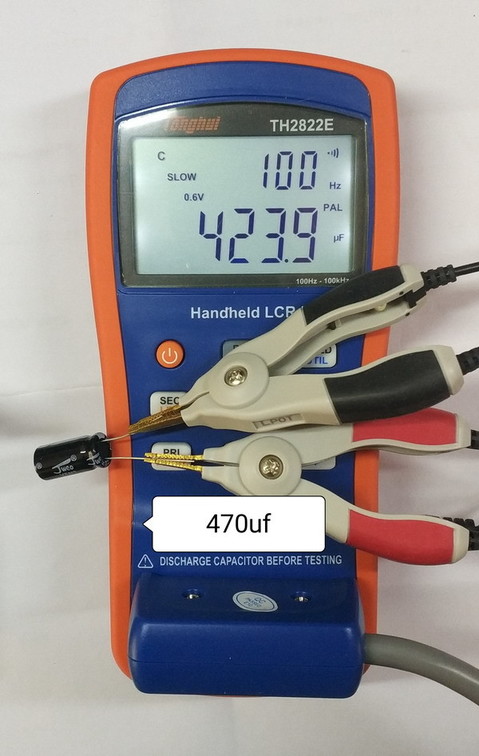

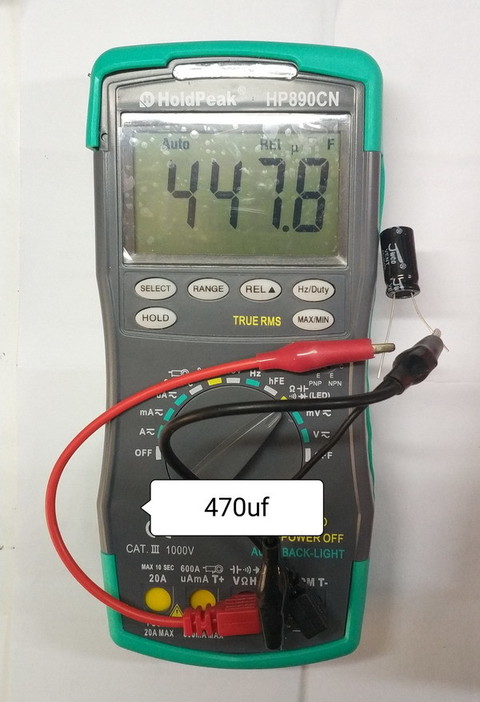

17、470uf

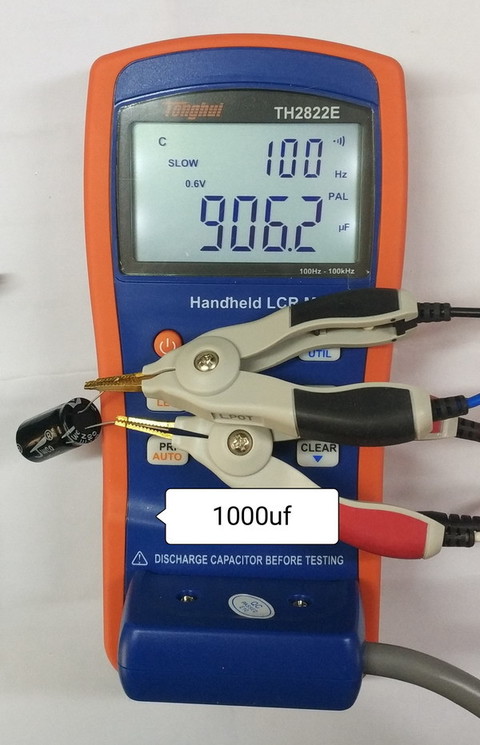

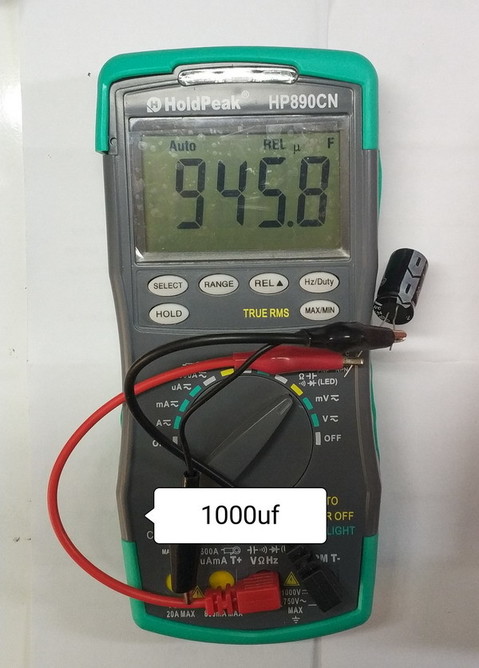

18、1000uf

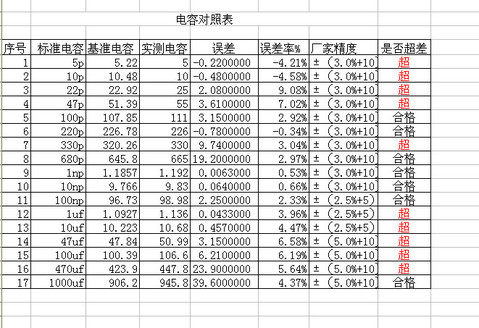

19、电容对照表



    从上述测试中我们看到，似乎测试效果不够理想，但从我接触的万用表中，除了优利德61E测试电容效果还比较理想以外，其他几款效果都不满意，HP890CN虽然在22p和47p这两个容量误差稍大，其余容量超差都不大，基本都在可接受范围，我很少用万用表测电容，所以对电容精度的考量也不过于严格。


九、市电相关

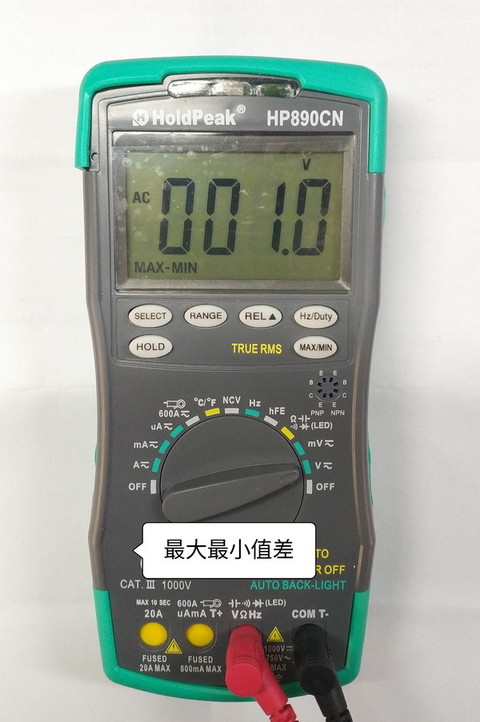

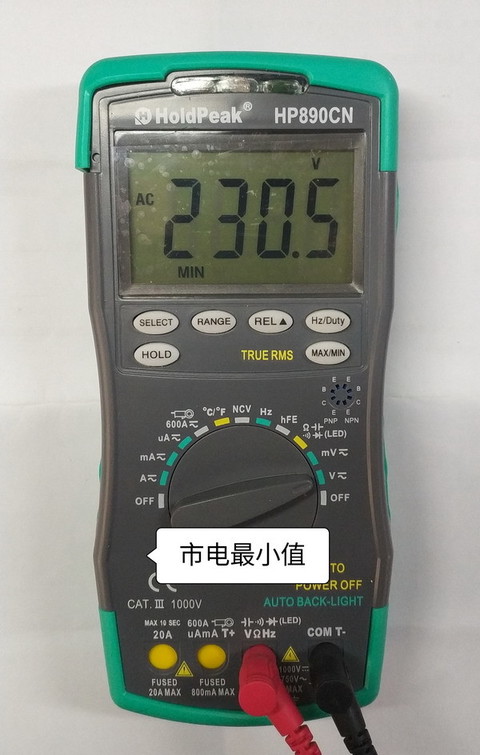

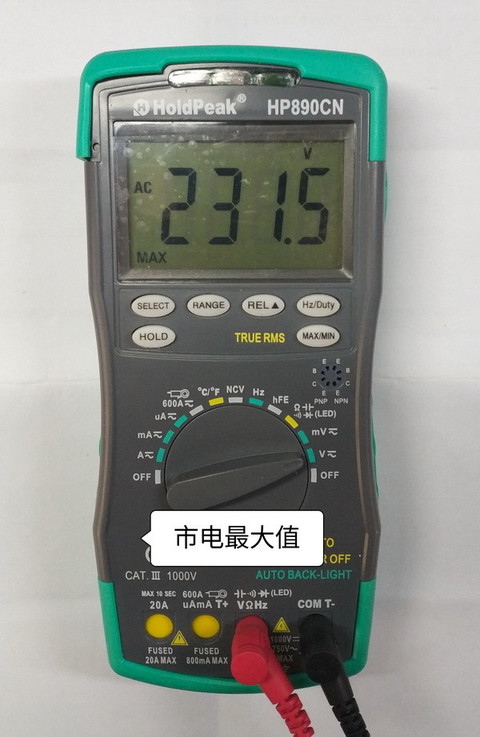

1、市电电压，在市电测量中，我使用了MAX/MIN键，测试几分钟后，按MAX/MIN键可以依次调出最大值、最小值、最大最小差值这几个数字，这个功能对于观察监测一段时间内脉动电压比较实用，这个功能也是许多万用表不具备的功能，

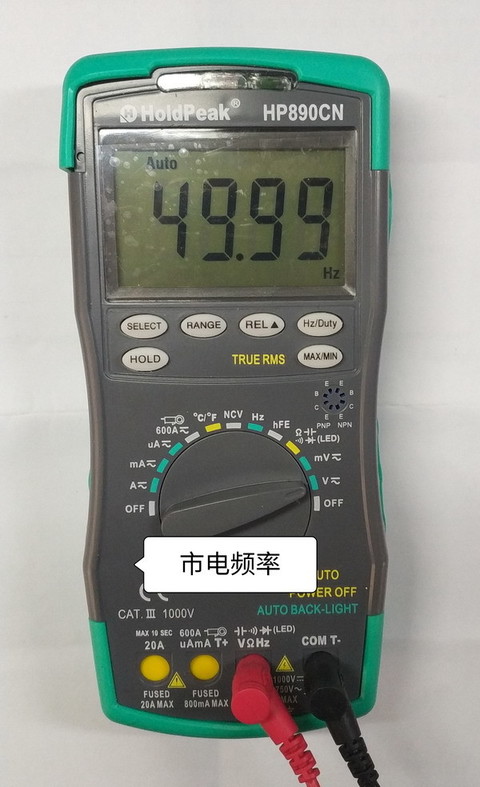

2、市电频率

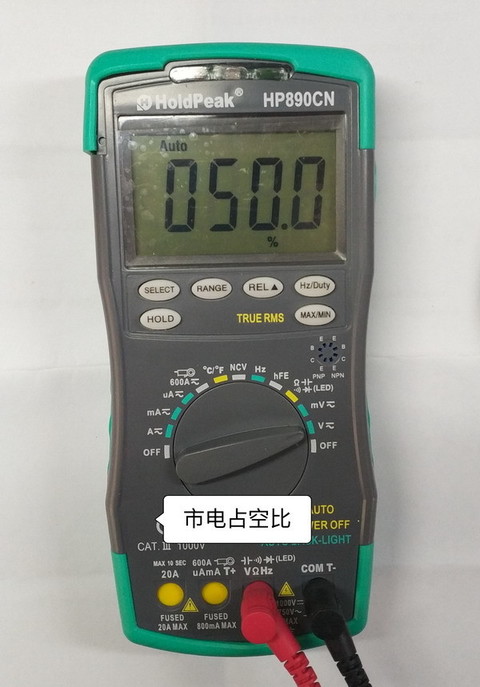

3、占空比



十、NCV相关

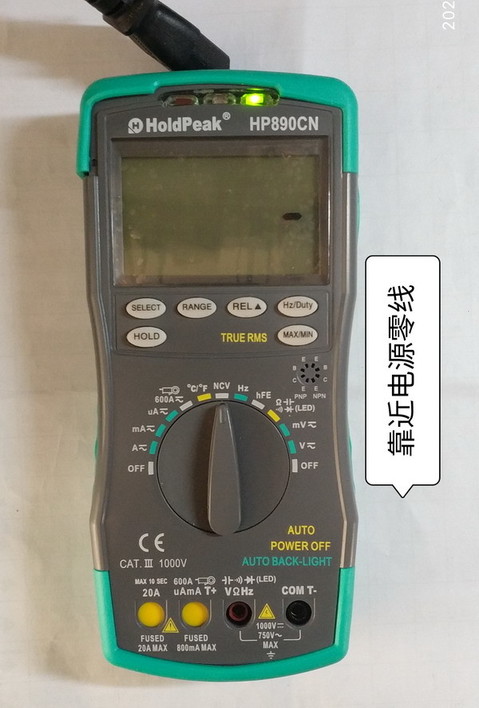

1、NCV感应零线，绿灯亮，显示“—”

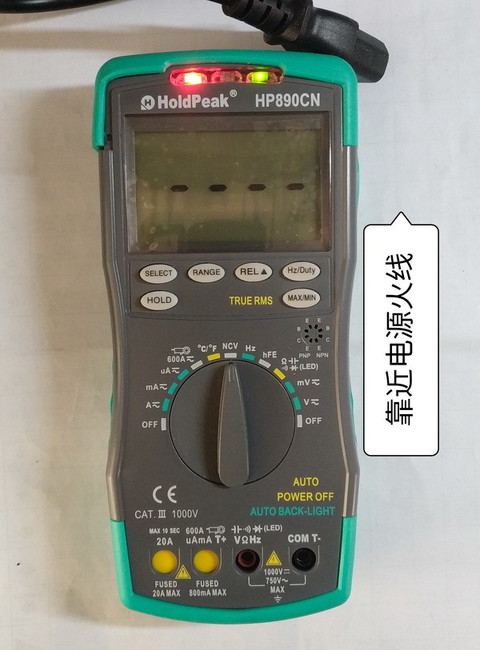

2、NCV感应火线，红绿灯亮，并发出报警声，强度越高，显示的“————”越多

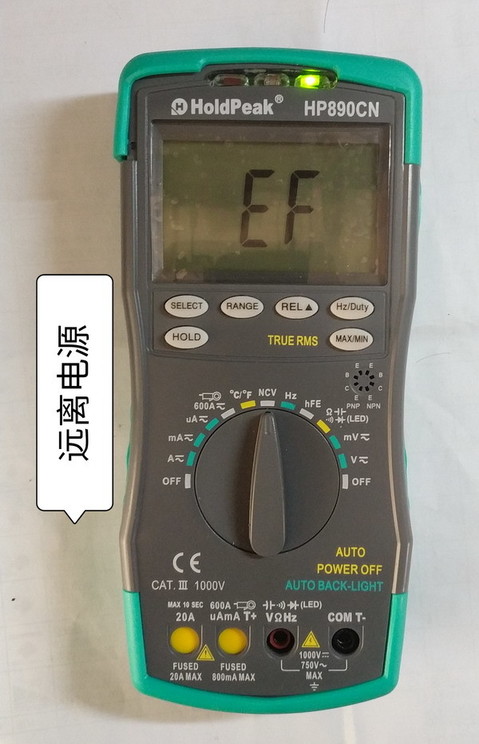

3、开启NCV功能远离电源线，绿灯亮，显示EF

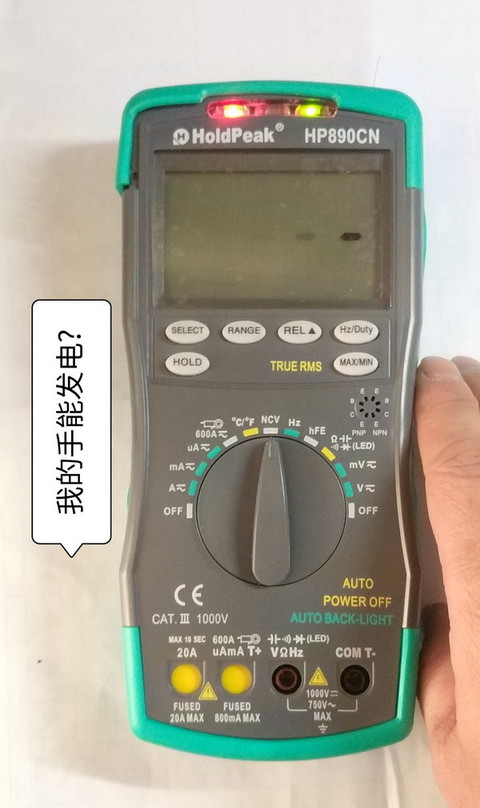

4、这款表NCV感应过于灵敏，用手靠近万用表就能感应出报警信息来，虽然只显示一个“—”

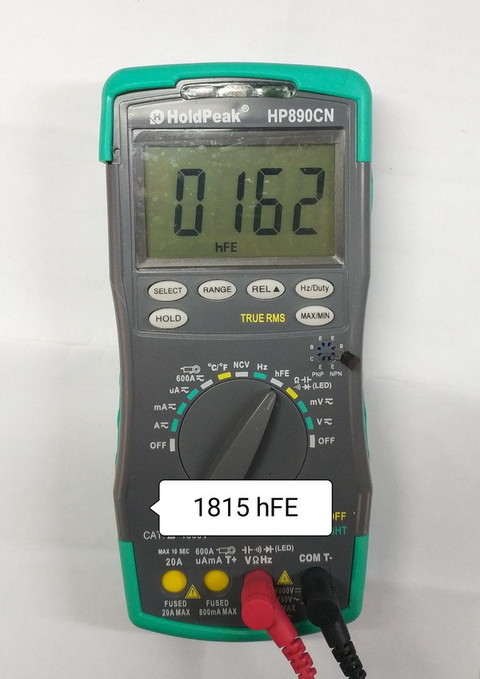

十一、hFE功能
    我只是随手拿了一个1815的管子，测试了一下hFE的功能，好用，但发现1815管脚太细，测试座间隙比较空，管脚在里面有点逛，不用手拿着很容易就接触不好



十一、温度

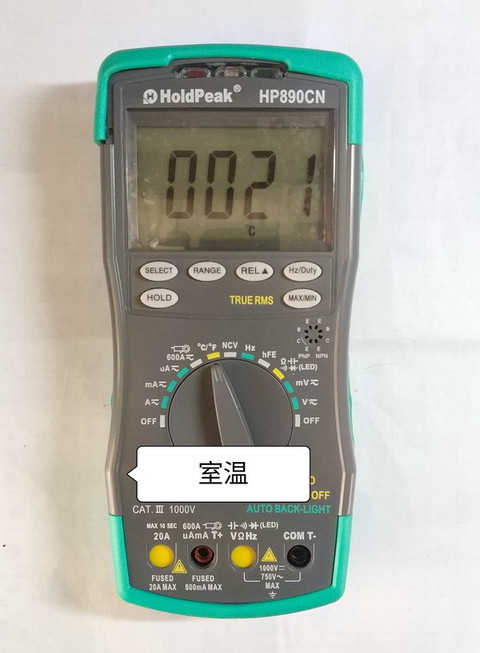

该表不用接温度探头就可以直接显示室温，还可以摄氏度和华氏度切换

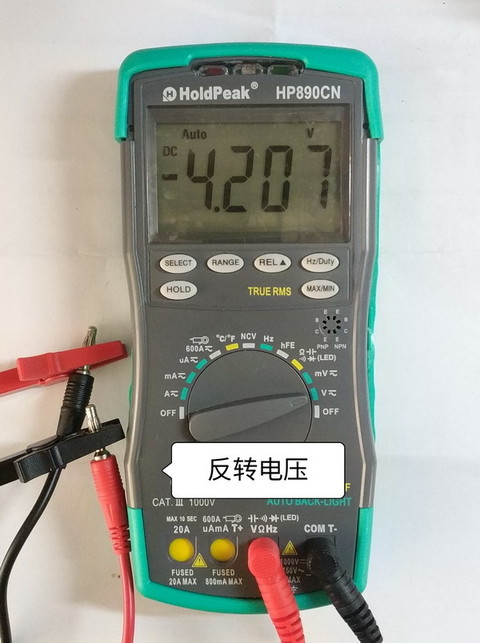

十二、反转电压

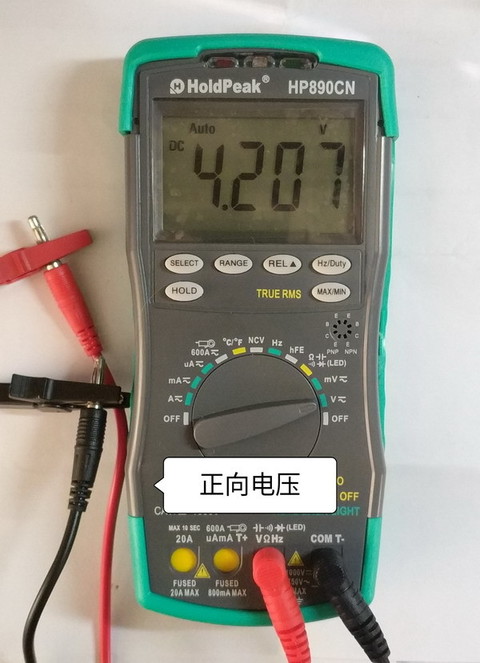

    关于反转电压，考虑到这个表是6000字，所以特别测试了4.2伏左右的电压，为的是显示数字更多一些，更便于观察反转电压的变化、从测试结果上看很理想，没有发现不一致的情况






十三、其他

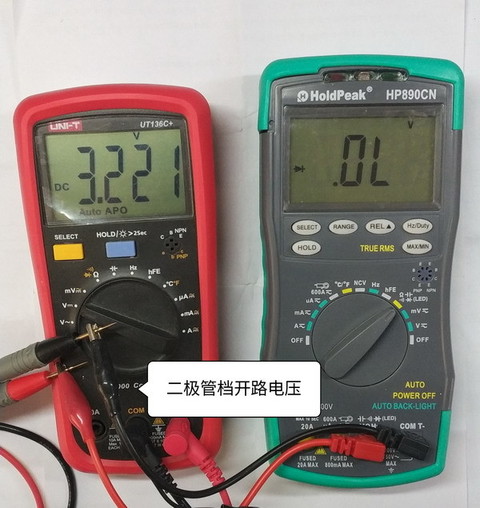

1、二极管档开路电压3.2伏，基本可以测所有颜色的发光二极管了

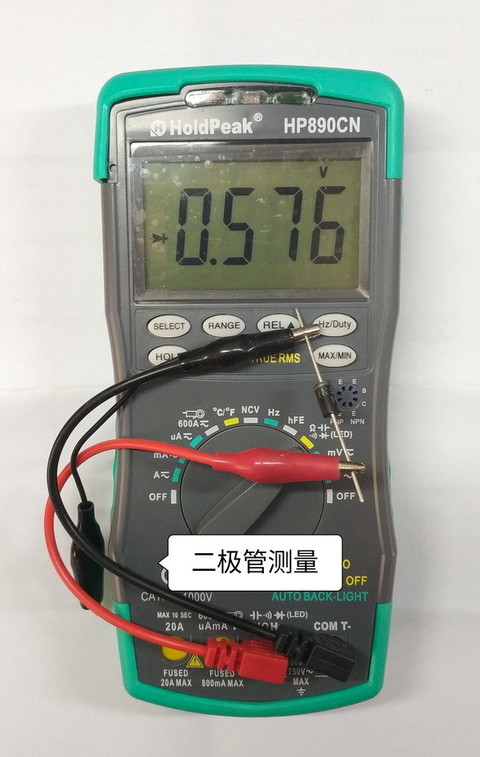

2、二极管测试

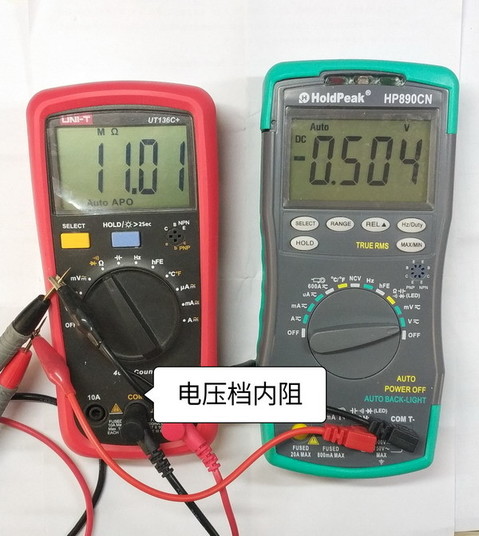

3、电压档内阻11M

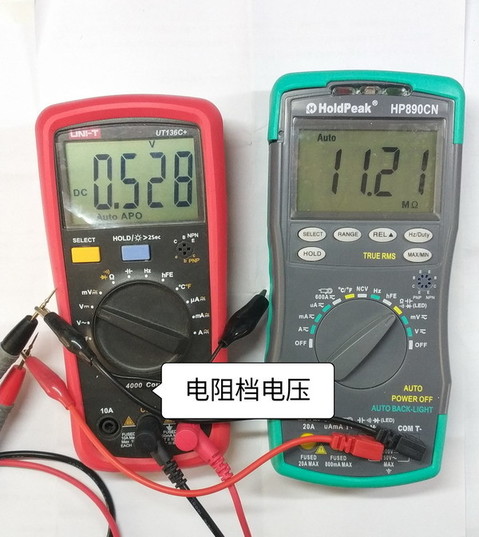

4、电阻档测试电压0.5伏



总结：
    通过以上拆解和测试，我们大致了解了HP890CN这款万用表的结构，功能和技术指标状况，该表是一款高精度、6000字显示的三位半表，可用来测量交流和直流电压、交流和直流电流、电阻、电容、温度、频率、占空比、三极管放大倍数hFE、二极管正向压降和通断测试，以及非接触交流电压测量（NCV）声光指示功能，并具有相对值测量、数据保持、智能自动背光及自动关机功能。智能背光功能可以自动感应外界环境的亮度，外部光照较暗时能自动开启背光，省却手动开启的麻烦，方便光线暗处的测量。该仪表还具有独特的机械保护功能，防止用户插错表笔造成烧表；还具有拨盘指示灯功能，方便用户在暗处也能准确将拨盘旋到正确的位置；同时后支架能180度翻转，可作支架，也可用来悬挂，同时后盖配有磁铁，可将仪表吸附在铁制材料表面；另外打开仪表电池盖即可更换电池及保险丝，使用方便。该表独有的功能是一些中低价位万用表所不能比及的，可以称得上是一款好表。
