ZT111直流电压测试

*发表于：2017-10-4 20:15:03* 4211 · 发表于：2017-10-4 20:15:03

您需要登录才可以下载或查看，没有账号？立即注册

x

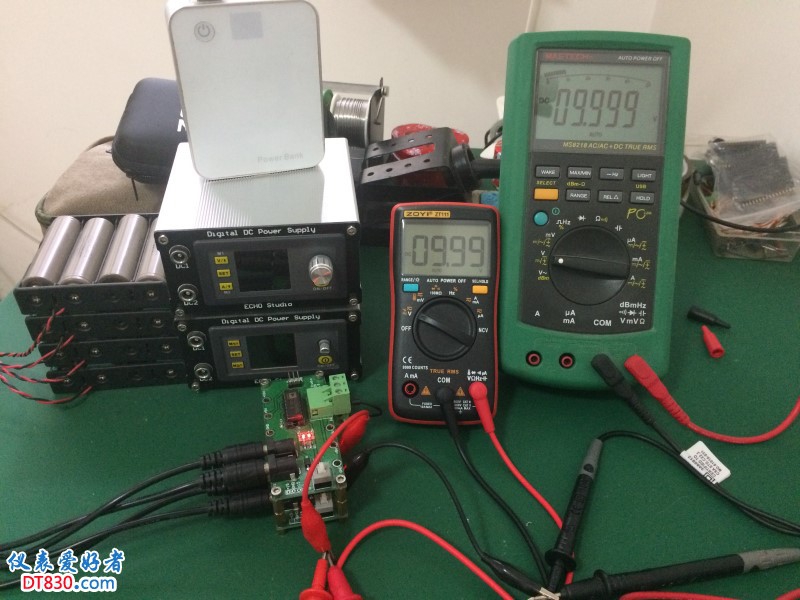

基准采用两只AD588BQ串联，输出电压5V 10V 15V 20V，对比仪表是四位半的MASTECH MS8218.

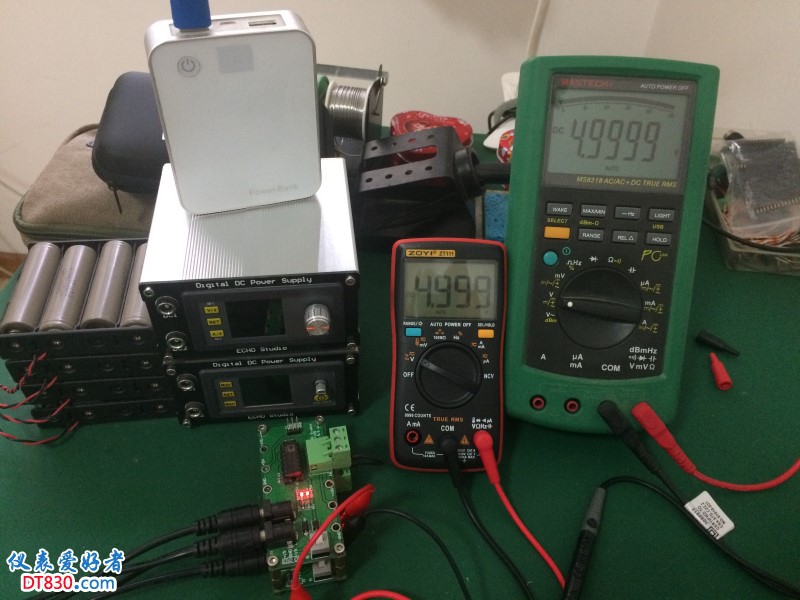

+5V

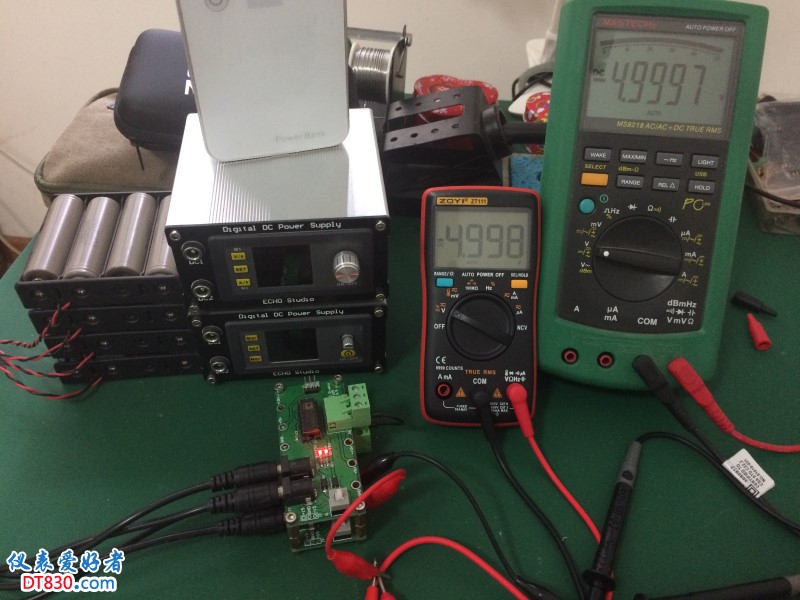

-5V

+10V

-10V

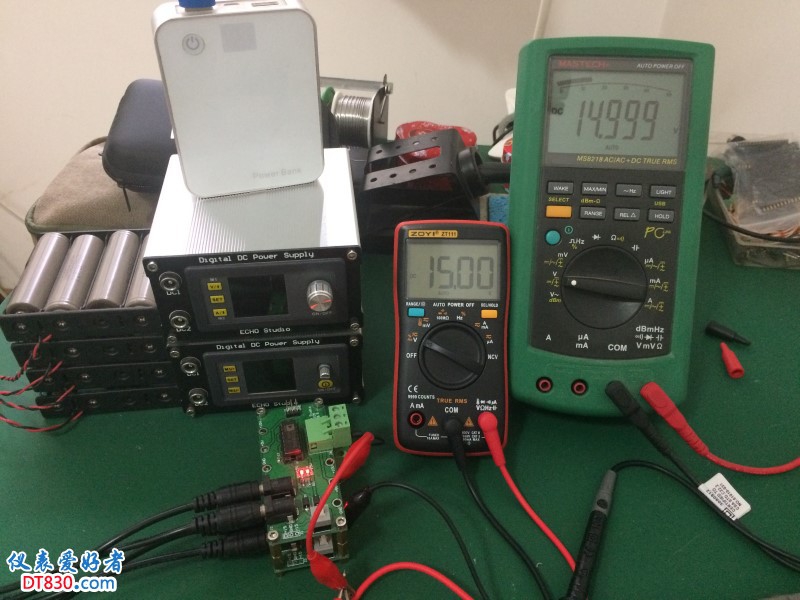

+15V

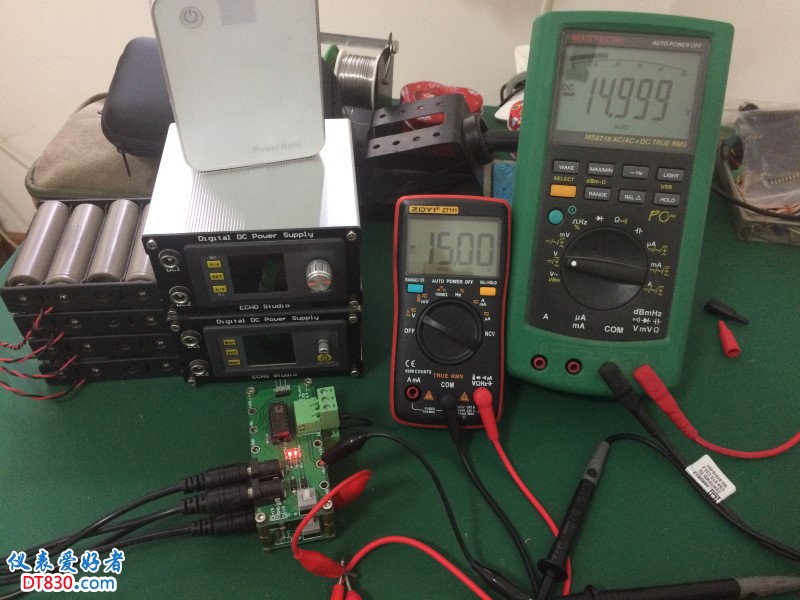

-15V

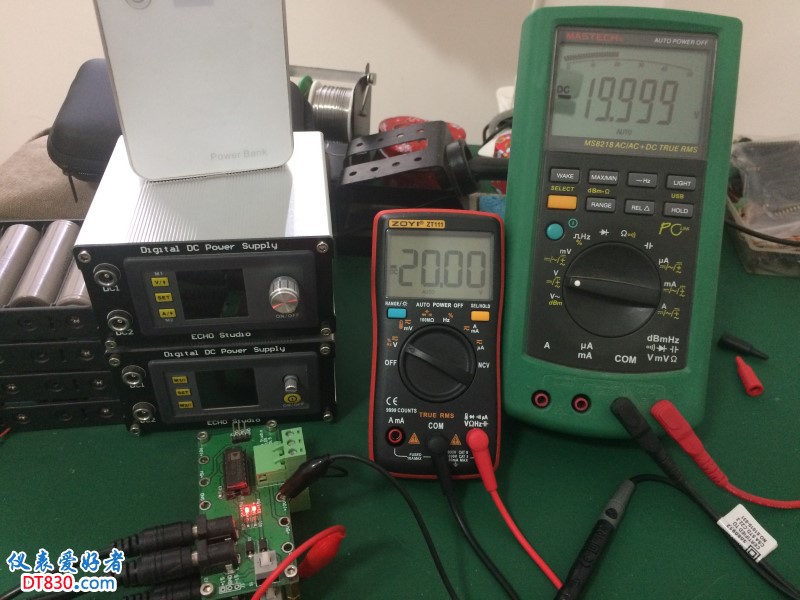

+20V

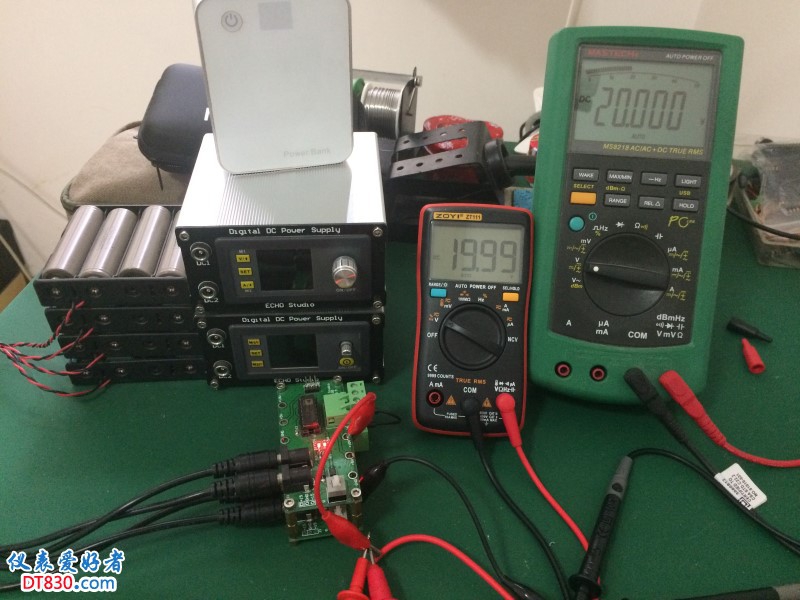

-20V

测试发现ZT111直流电压精度十分出色，几乎没有反转误差。

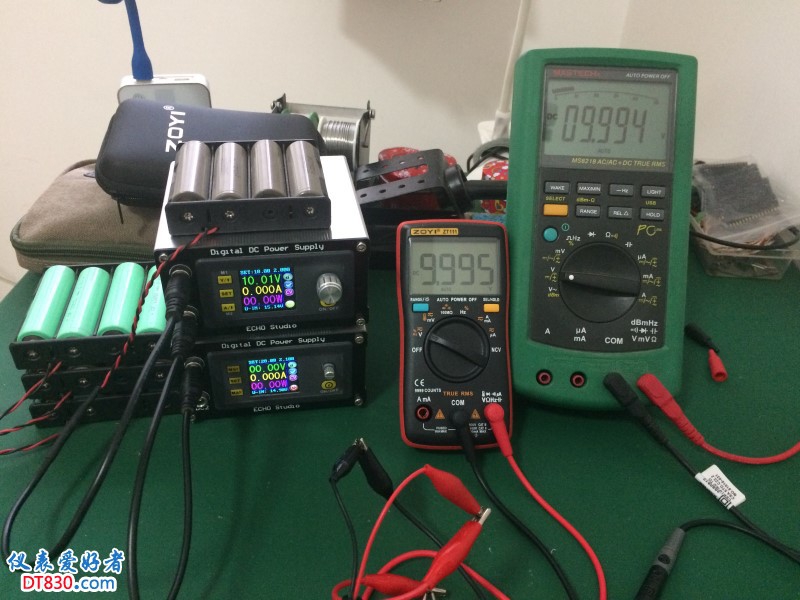

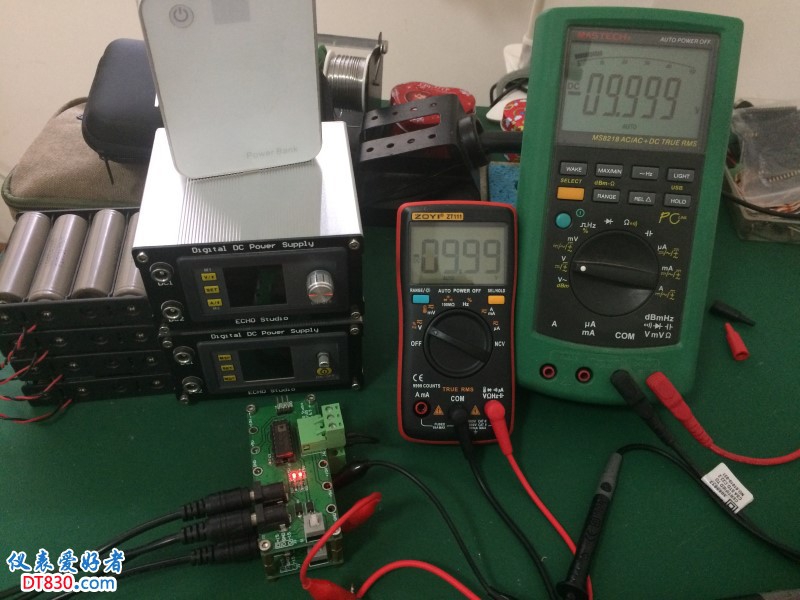

发现一个问题，电压从5V慢慢升高，到9.999V时，切换为10.00V，如下图。

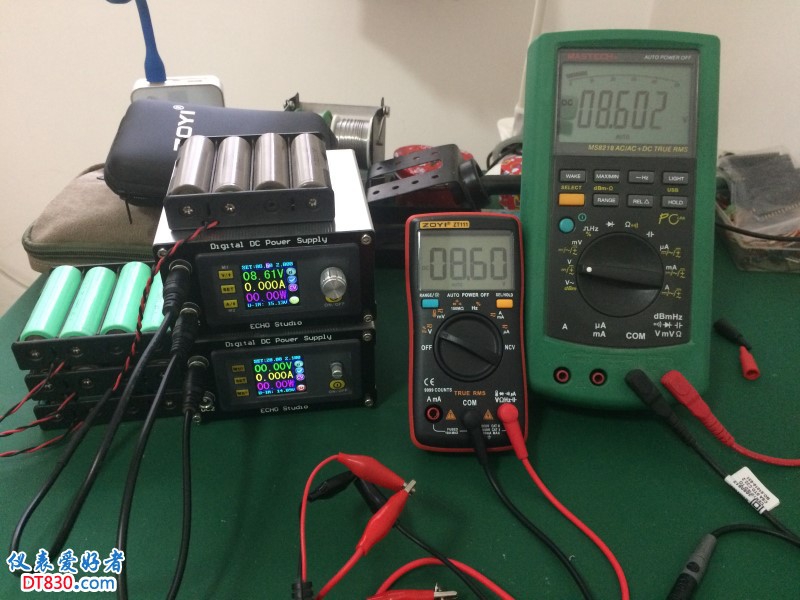

此时慢慢降低输入电压，无法切回4位模式，直到电压8.6V都是如此。

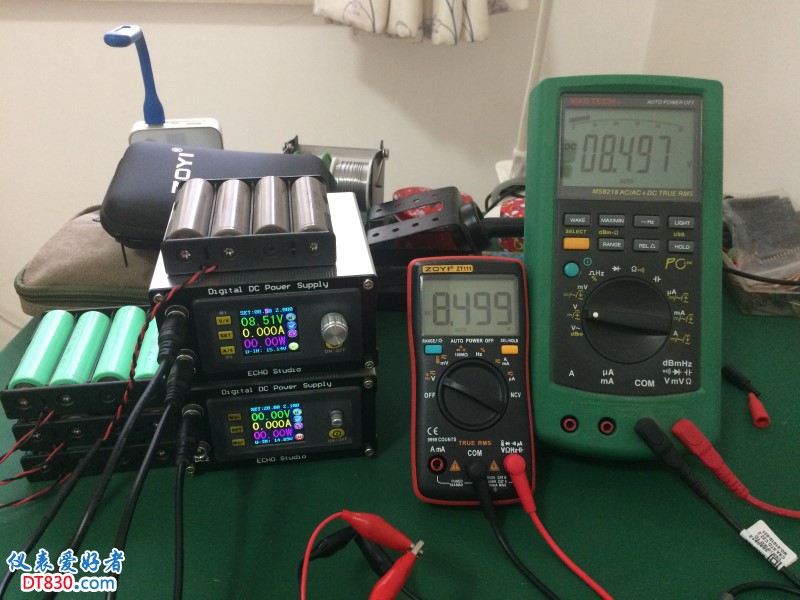

8.5V时，切换回4位模式。

谢谢观看，未完待续...

marco36 · 2017-10-4 20:21:40

这个正常的换挡上限9999，下限肯定不能也是9999，否则再9999字时候，档位会来回跳。EEPROM里可以配置。

echo · 2017-10-4 20:28:15

marco36 发表于 2017-10-4 20:21
这个正常的换挡上限9999，下限肯定不能也是9999，否则再9999字时候，档位会来回跳。EEPROM里可以配置。 ...

1.5V这个回差偏大了点，0.5V就够了。

marco36 · 2017-10-4 20:34:24

echo 发表于 2017-10-4 20:28
1.5V这个回差偏大了点，0.5V就够了。

UT210E我设的959

echo · 2017-10-4 21:05:22

marco36 发表于 2017-10-4 20:34
UT210E我设的959

我的210e完全没动过。

5448 · 2017-10-4 22:50:26

换挡下限的问题，太高了容易跳字。其实，断开表笔后再接入就可以

henanzheng · 2019-4-7 21:35:51

RD电源壳不错，哪里买的？

fslichong · 2019-4-8 04:24:43

看来ZT111体积小精度还是不错
