ZT111突然死亡，刀盘这是塌了？

手头的ZT111突然就不显示了，拆开看了看，感觉没什么异常，3V+焊盘测试没有电压，初步判断是电源问题。

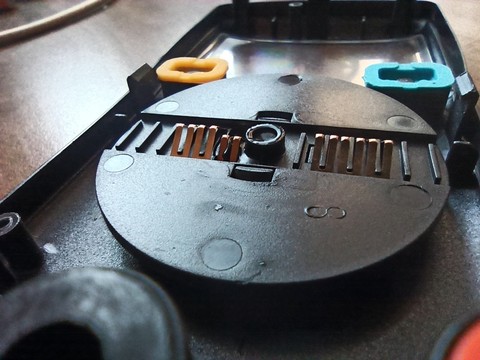

继续拆，只到看到刀盘，有一个弹片明显比其它5个低很多，看了下四周，似乎也没有断裂的痕迹。






论坛里面搜到一个ZT111的拆解帖子，http://www.dt830.com/thread-441-1-1.html

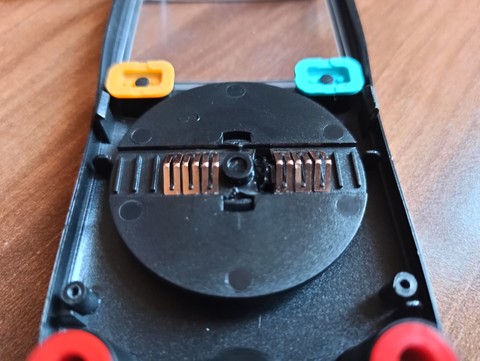

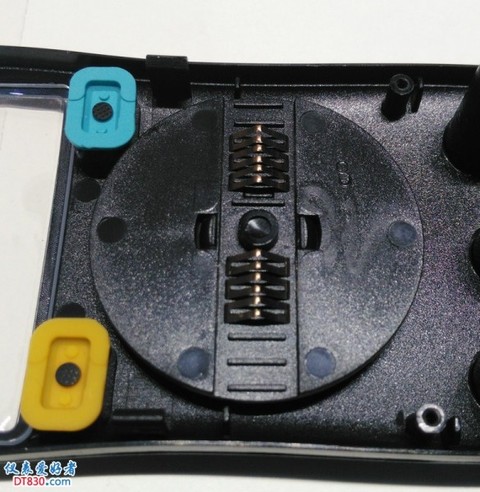

它的刀盘弹片是这样的



如果不存在2个硬件版本的话，我这个确实是刀盘塌了。为了进一步判断问题，拨到电压档，然后用例按压刀盘，启动了，真是刀盘塌掉了。

哥俩好补齐塌陷，然后修一下，修修补补又3年

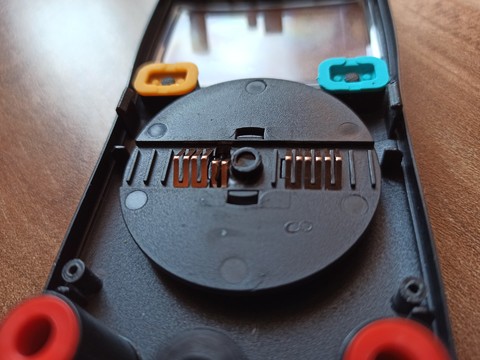

观察了下刀盘，刀盘是对称的，每一边可以安装6个弹片，损坏的弹片对面一个位置是空着的，于是把刀盘拆下来，转了180度，重新把弹片装上，损坏的那个位置刚好空着。
装起来测试一切正常。

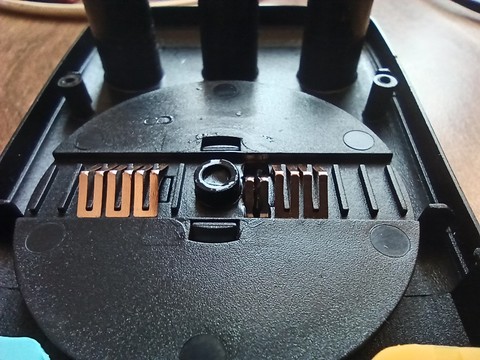

损坏的那个电源弹片的位置，看起来是弹片上过了很大电流，导致弹片发热，熔到刀盘的塑料里面了。
这个弹片只是控制2节AAA电池组成的电源是否接入的，为什么弹片会过大电流发热呢？难道是因为我用的是镍氢电池内阻太小？
如果这样的话，还是用大内阻的碳性电池比较合适一点，碱性电池都不能用。

过了大电流？ 检查一下，转盘电路设计是否有问题，比如在转过某个位置的时候，是否有短路？

早就说过，众仪的表转盘设计有问题，在关机时，刀盘是短路芯片电源的，而且设计在里圈，很容易造成电池的短路。

wgsd 发表于 2021-1-17 12:05
早就说过，众仪的表转盘设计有问题，在关机时，刀盘是短路芯片电源的，而且设计在里圈，很容易造成电池的短 ...

果然如此，哈哈，这缺陷有点太不应该了

wgsd 发表于 2021-1-17 12:05
早就说过，众仪的表转盘设计有问题，在关机时，刀盘是短路芯片电源的，而且设计在里圈，很容易造成电池的短 ...

众仪的表在关机时，刀盘是短路芯片电源的，请问：所有型号都是这样吗？如219，M1,ZT-X等等。

wgsd 发表于 2021-1-17 12:05
早就说过，众仪的表转盘设计有问题，在关机时，刀盘是短路芯片电源的，而且设计在里圈，很容易造成电池的短 ...

关机短接电源线是芯片厂家意图，众仪只是忠实于原设计而已。

勇闯沙滩 发表于 2021-1-17 12:51
众仪的表在关机时，刀盘是短路芯片电源的，请问：所有型号都是这样吗？如219，M1,ZT-X等等。 ...

这是芯片厂家的建议，众仪忠实执行了。

wgsd 发表于 2021-1-17 12:05
早就说过，众仪的表转盘设计有问题，在关机时，刀盘是短路芯片电源的，而且设计在里圈，很容易造成电池的短 ...

解决方案是用大内阻的碳性电池。不要用碱性电池和镍氢电池。

hc061218 发表于 2021-1-17 12:45
果然如此，哈哈，这缺陷有点太不应该了

也不算是什么大缺陷，只是PCB设计不到位罢了。

echo 发表于 2021-1-17 13:37
解决方案是用大内阻的碳性电池。不要用碱性电池和镍氢电池。

把PCB铜箔刮掉一点就成。

难道后来众仪出的很多按键型号是因为被刀盘搞怕了？

建议众仪在说明书上加一条警告：本设备只能使用碳性电池，禁止使用碱性电池和镍氢电池。

上一张你的刀盘PCB图看看。

V片过热后颜色有变化吧

V片过热后弹性也有变化吧

echo 发表于 2021-1-17 14:54
建议众仪在说明书上加一条警告：本设备只能使用碳性电池，禁止使用碱性电池和镍氢电池。 ...

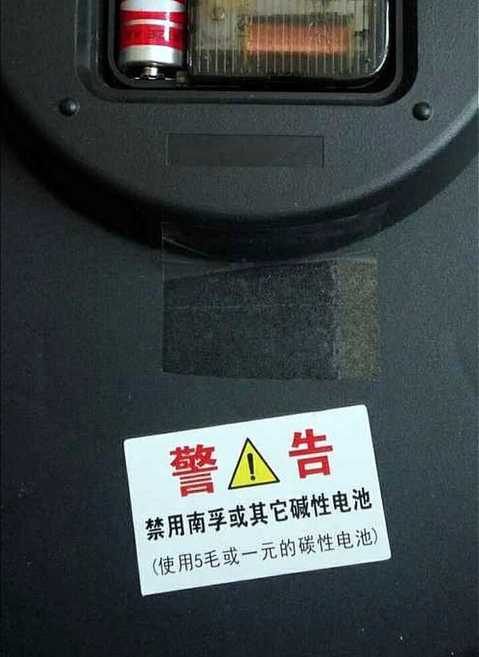

哈哈，还真有禁用碱性电池的表

wgh1027 发表于 2021-1-17 18:51
哈哈，还真有禁用碱性电池的表

这明显是石英钟，不是我们使用的万用表

在电源中串入一个适当的电阻，可正常使用碱性电池和镍氢电池无压力
