ZT111交流电压真有效值测试

发表于：2017-10-4 21:33:01 12486
万用表
主题类别: 评测（详细）
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: ZT-111

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
ZT111交流量为真有效值测量，标称带宽40-1kHz，MS8218同样是真有效值，标称带宽40-20kHz。同样都是真有效值，有什么差别呢？
使用信号发生器输出峰峰值8V的正弦波，同时使用ZT111，MS8218，EDS102CV（示波器）测量。
8V峰峰值，对应峰值4V，有效值4/sqrt(2)=2.828V。频率从50Hz开始，按照1-2-5步进，逐步提高测试信号频率。
测量结果如下：

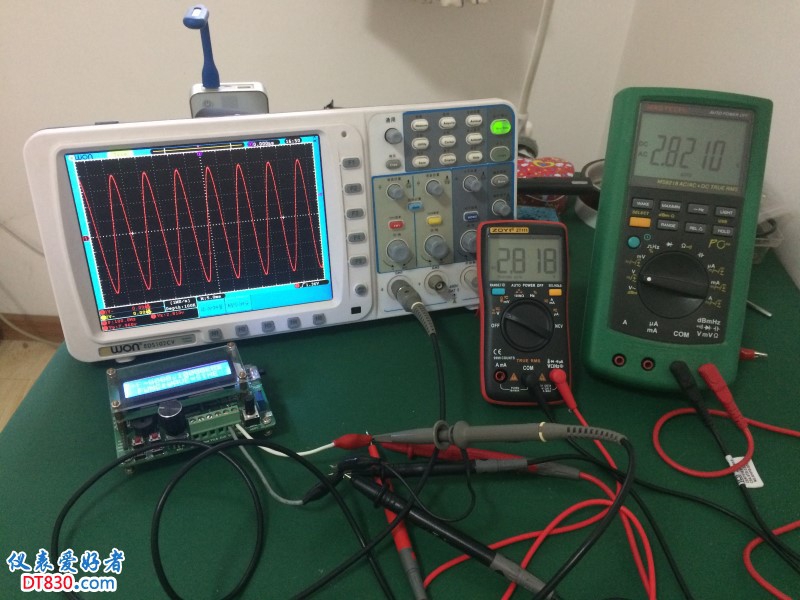

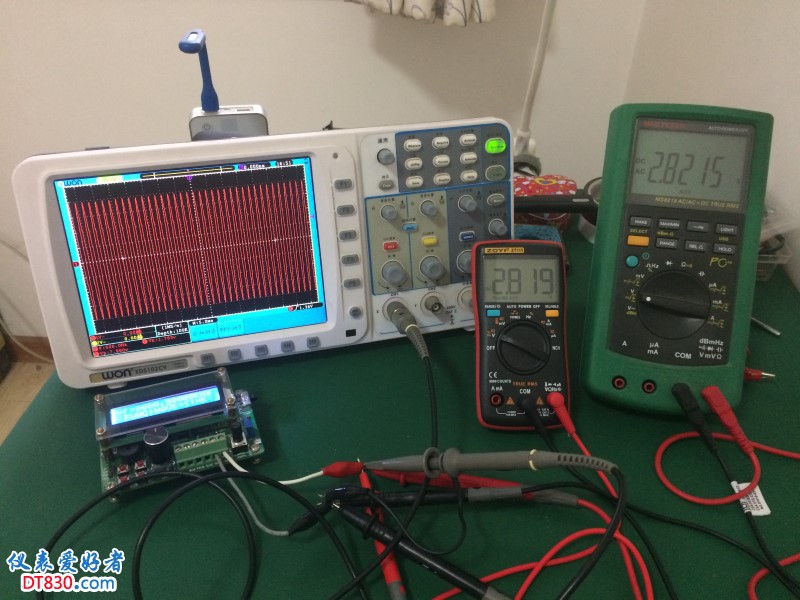

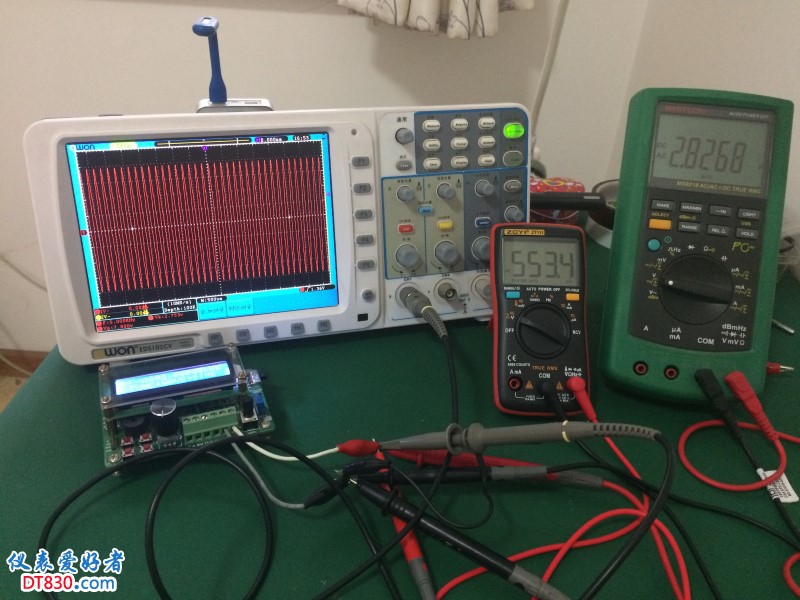

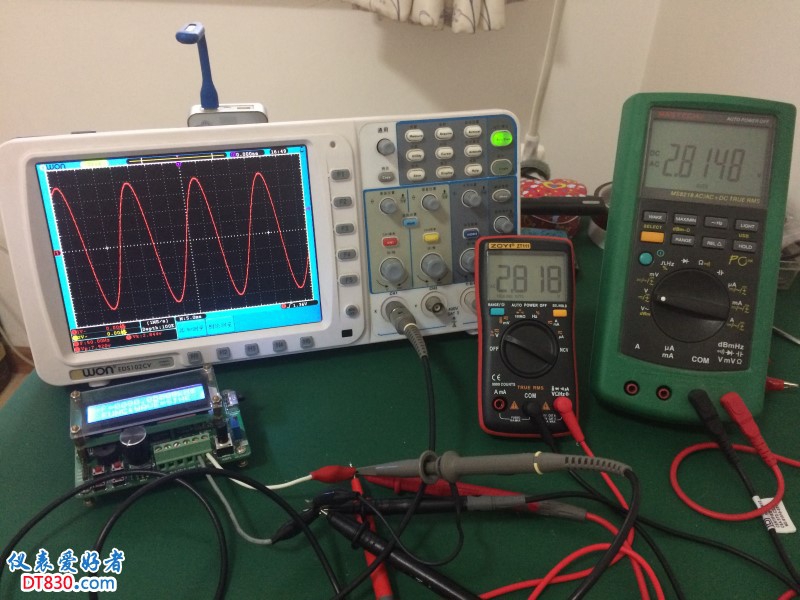

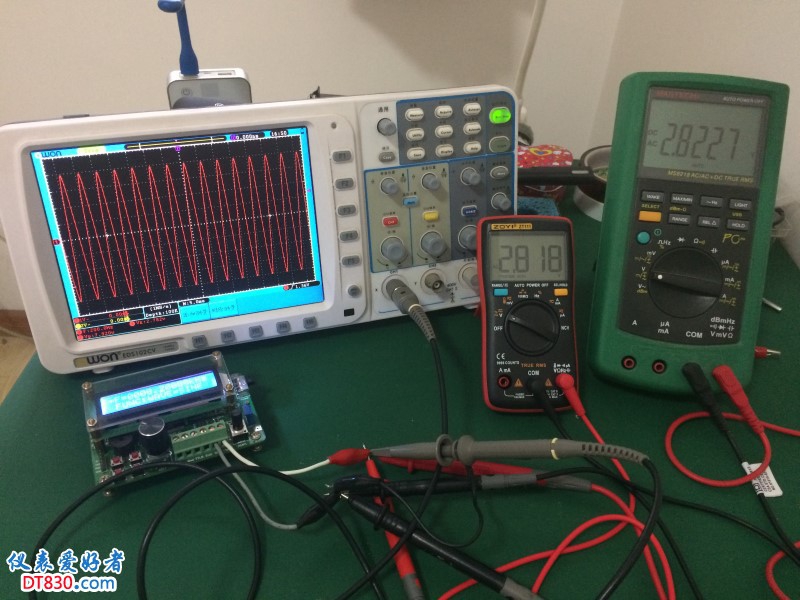

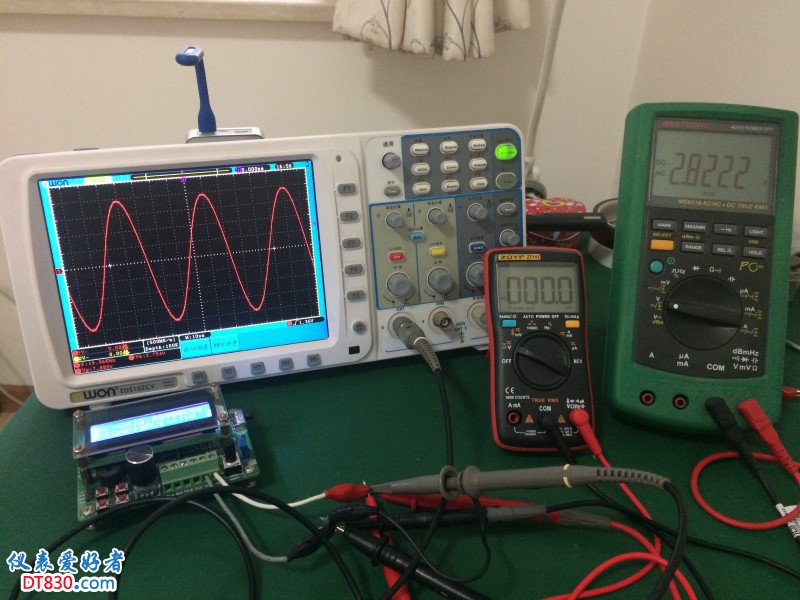

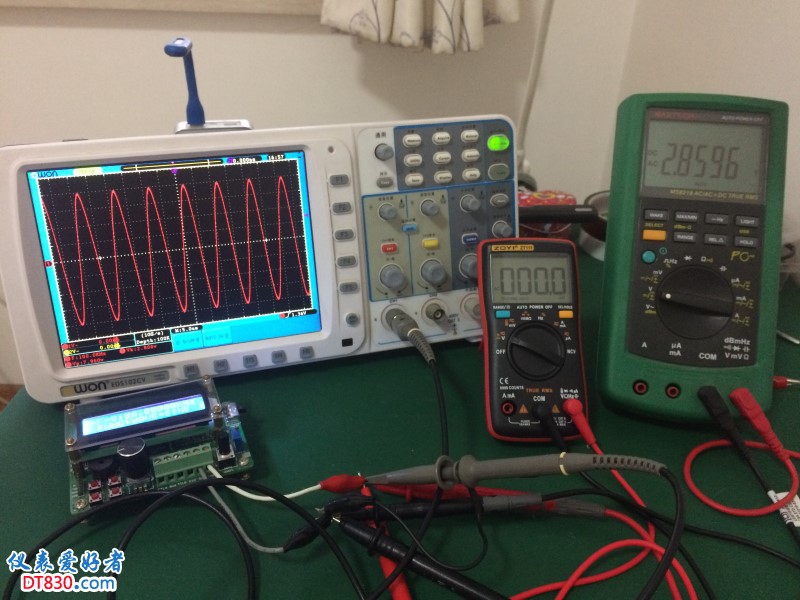

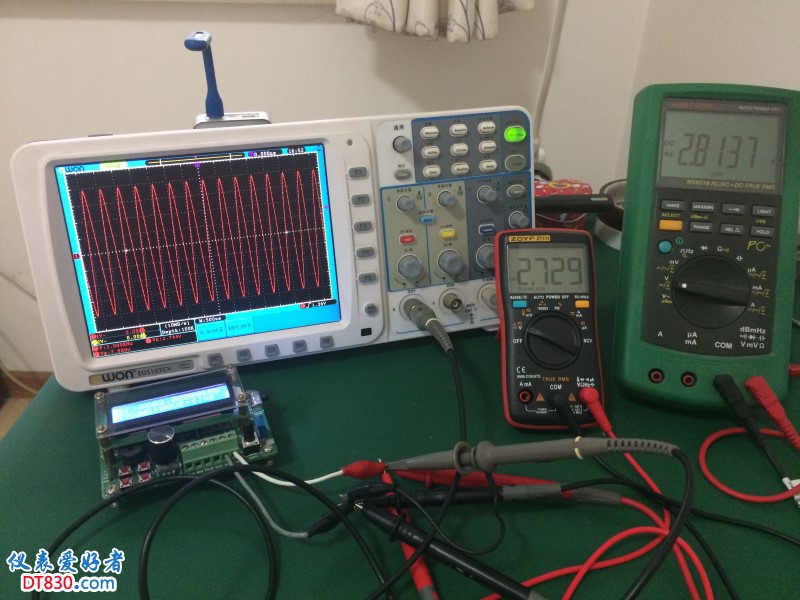

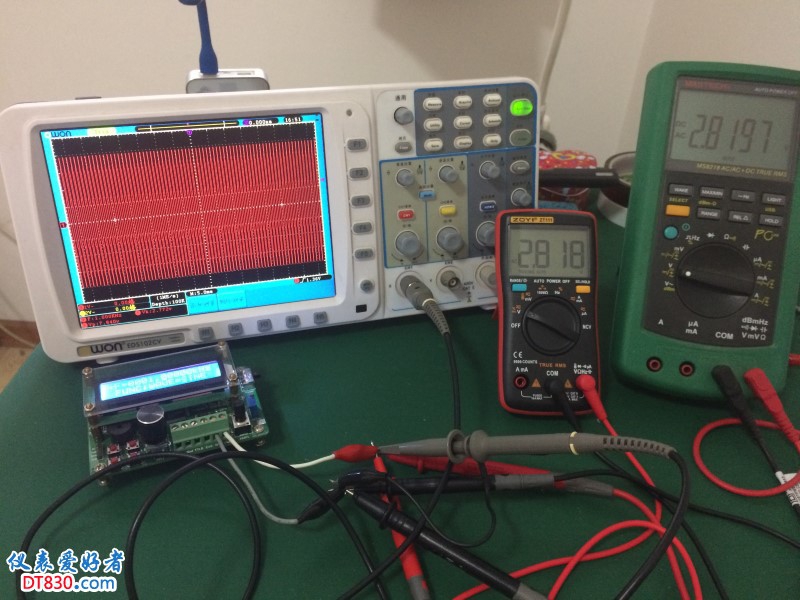

50Hz
01-50Hz.jpg 100Hz

200Hz
500Hz
1kHz
2kHz
5kHz
10kHz
20kHz

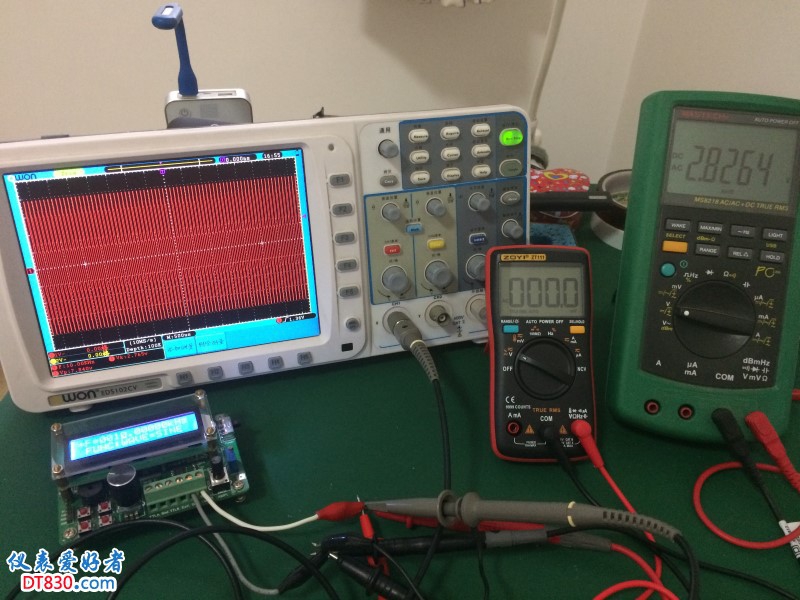

100kHz
结论：
1kHz以内，ZT111和MS8218都能很好地测量信号均方根值。
2kHz时，超过ZT111带宽，ZT111测量值开始衰减，MS8218依然准确。
5kHz时，ZT111测量值衰减到0.5V左右，MS8218依然准确。
10kHz时，ZT111测量值已经到0，MS8218依然准确。
20kHz，ZT111测量值0，MS8218依然准确。
100kHz时，MS8218测量值开始增大，但是仍然有一定参考意义。
ZT111测量1kHz以下交流信号非常准确，足以满足日常测试要求。
