利利普owon B35蓝牙万用表评测（一）

发表于：2020-4-27 23:14:33 8702
万用表
主题类别: 评测（详细）
仪表品牌: 利利普_欧万（OWON）
显示方式: 6000字
型号或关键字: B35 FS9922 CC2541

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

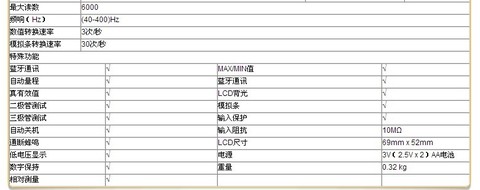

    受版主委托，对几款万用表做个简单评测，这是第三款待测万用表，具体品牌和型号为：利利普owon B35蓝牙万用表。对于利利普品牌的认识，最初是源于这个牌子有几款示波器，尤其是他的手持示波器，以前关注示波器的时候知道一些，对这个品牌的万用表了解的不多，这次拿到B35蓝牙万用表，依旧是只有一块表，没有包装，没有说明书，没有任何附件。所以照例去网上搜了一番，找到一些相关介绍和技术指标，放在这里供参考。本次测评将分几个部分进行测评汇报。第二部分：利利普owon B35蓝牙万用表评测（二）第三部分：利利普owon B35蓝牙万用表评测（三）

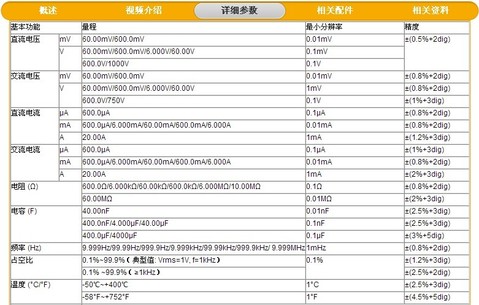

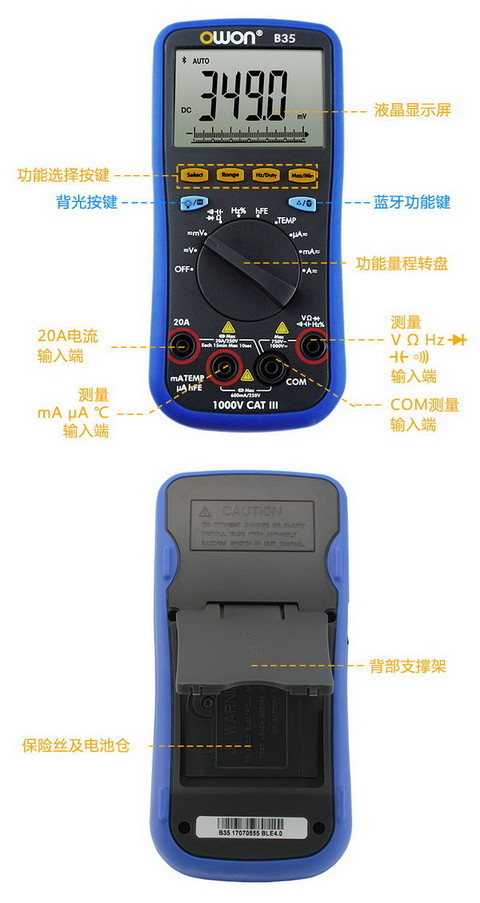

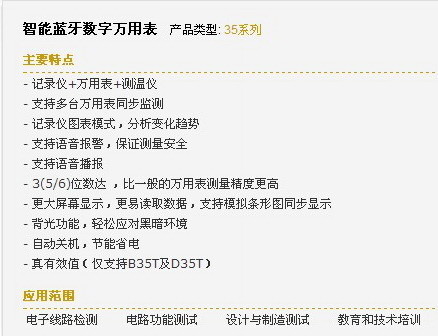

一、产品简介，先上几张官方图片，对该产品有一个大致了解

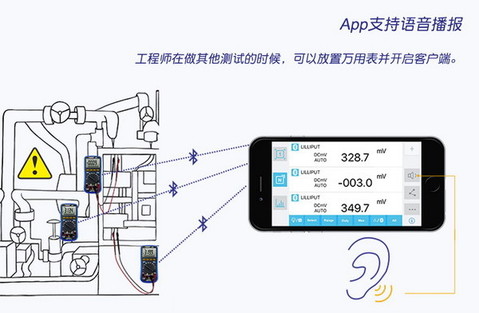

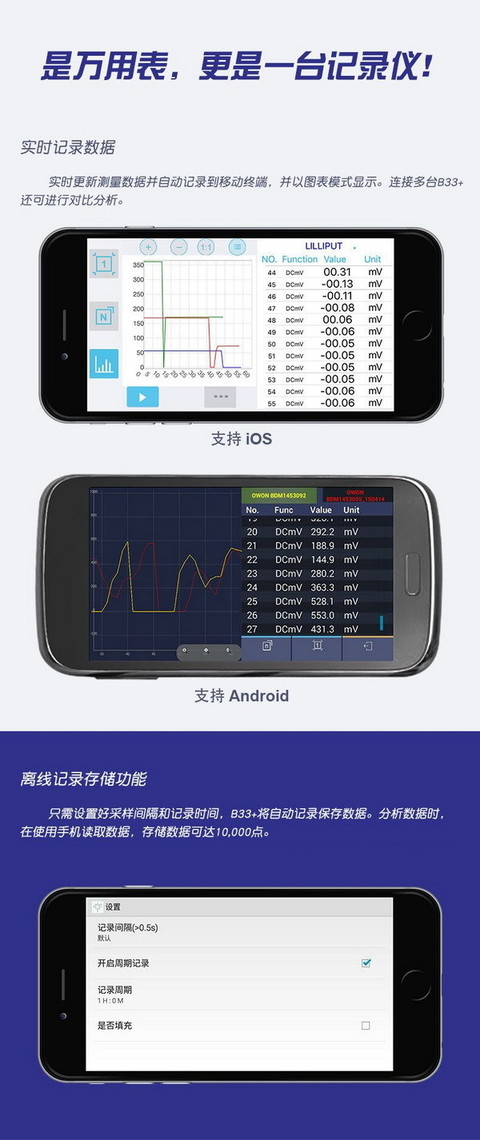

    从官方宣传图片中可以看到，该表是一款6000字计数的自动量程万用表，除了常规万用表功能以外，该表主打蓝牙功能，通过蓝牙APP功能实现数据传输，可以实现多台万用表同步监测，通过图表模式使测量的交、直流电压，交、直流电流，电阻，温度等指标得以记录，从而便于对记录进行分析和比较。这些功能看起来高大上的样子，至于实际效果如何，以后会做专门的测试。


二、整机外观与拆解
   上面图表中已经对该表有了一些认识，下面，主要对该表做一个拆机，看一下内部做工情况

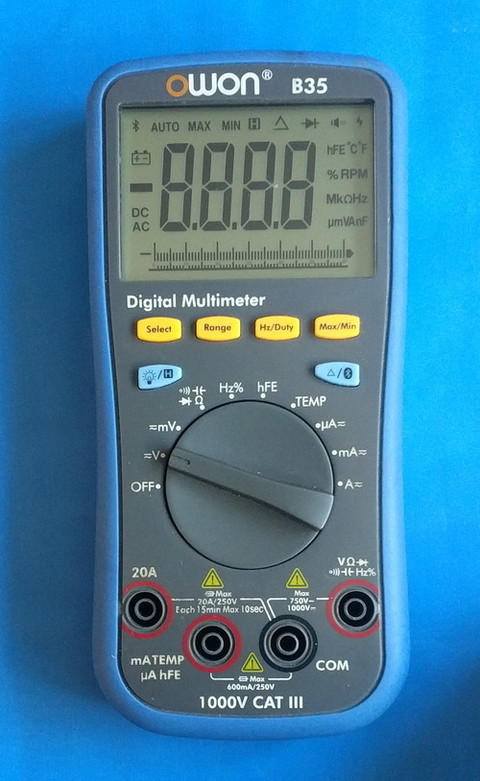

1、开机抓拍图示，可以看到该表所有可显示的功能

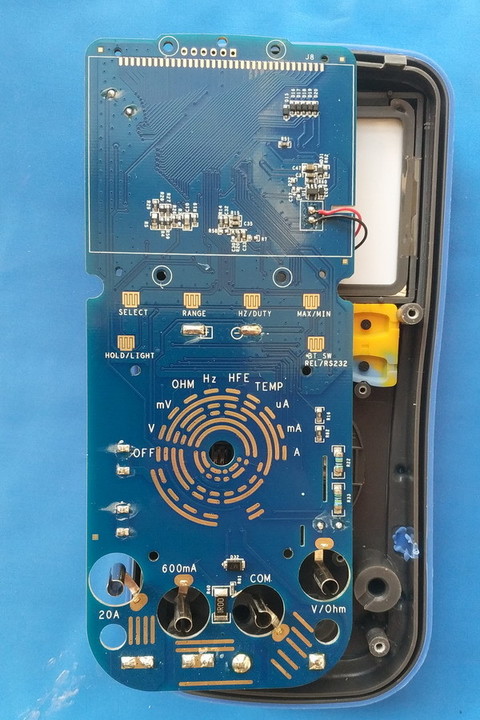

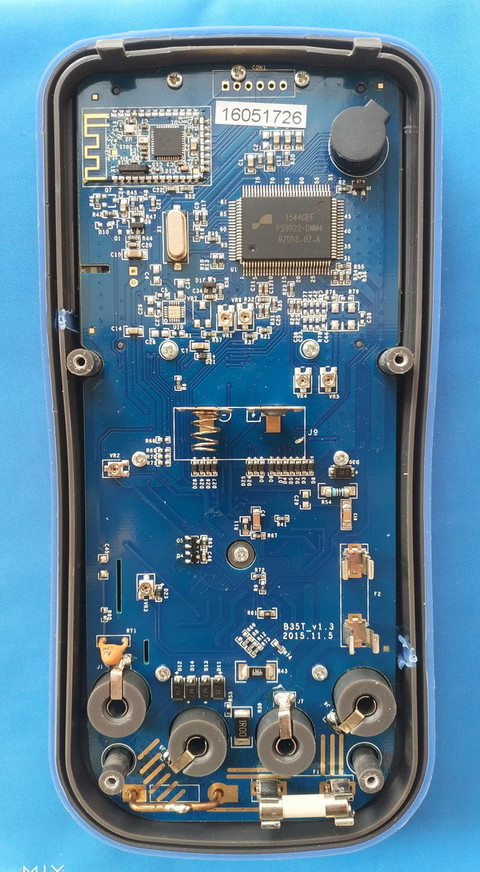

2、内部做工




    从拆解图中，我们可以看到该表做工还算简洁、工整，而且使用了广大朋友比较喜欢的硬芯封装芯片，但输入端缺乏必要的PTC和MOV等保护器件，表笔插座使用薄铜皮卷制而成，长时间使用易产生接触不良情况

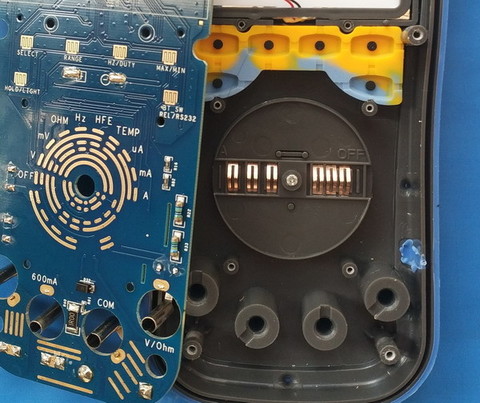

3、拨盘及簧片位置，

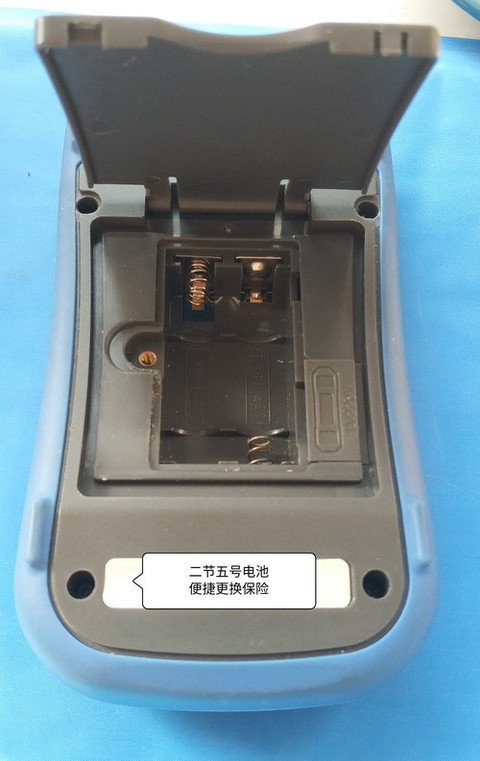

4、电池和保险座，使用二节五号电池，在电池仓旁边有一个可以直接更换保险的座子，便于方便快捷更换保险

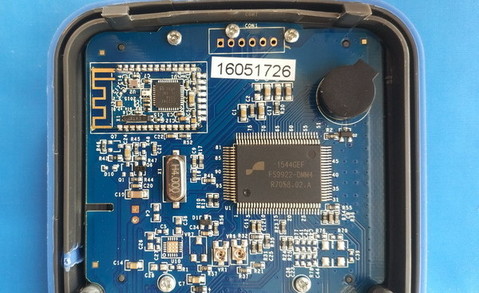

5、主芯片和蓝牙芯片，主芯片采用富晶FS9922-DMM4，蓝牙芯片采用CC2541，4M晶振。百度了一下，采用同样芯片似乎还有优利德UT61A、UT61B、UT61C、胜利VC70C、深圳维希特VC99、米尼帕ET-997、ET-2110、ET-2076A等，差别在于使用FS9922-DMM3芯片的是3999显示，使用FS9922-DMM4芯片的是5999显示，该芯片一大硬伤就是慢啊、慢啊，测个大电容可以抽支烟休息一会再来看结果。

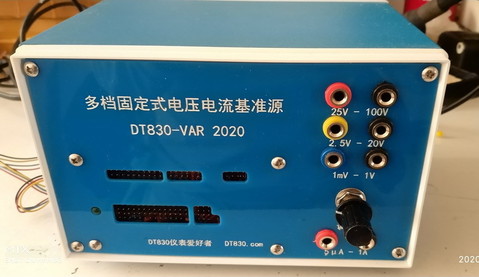

本次测试使用的基准依旧为本论坛自主产品“DT830-VAR-2020 多功能固定式电压电流基准源”


三、电压测试

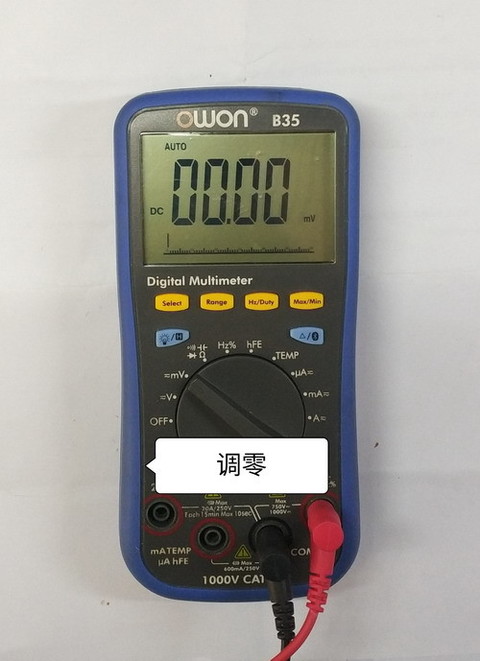

1、测试前先将基准输出电压调零

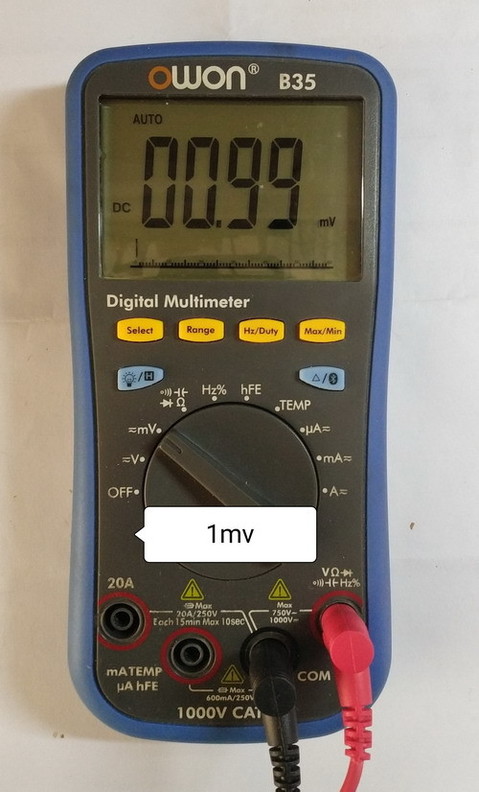

2、1mv

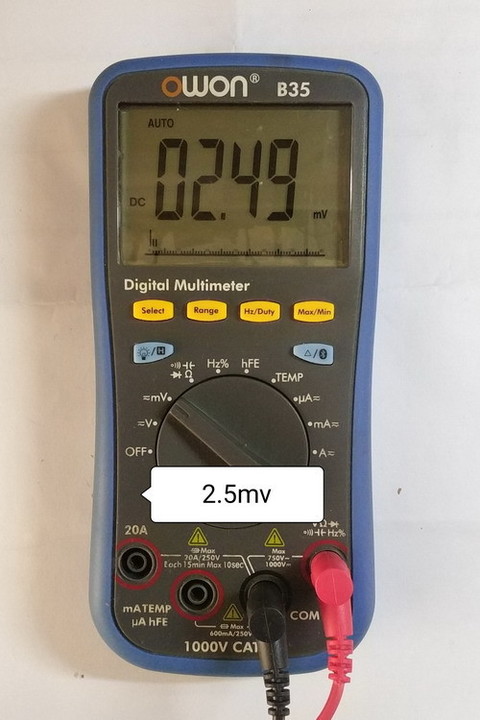

2、2.5mv

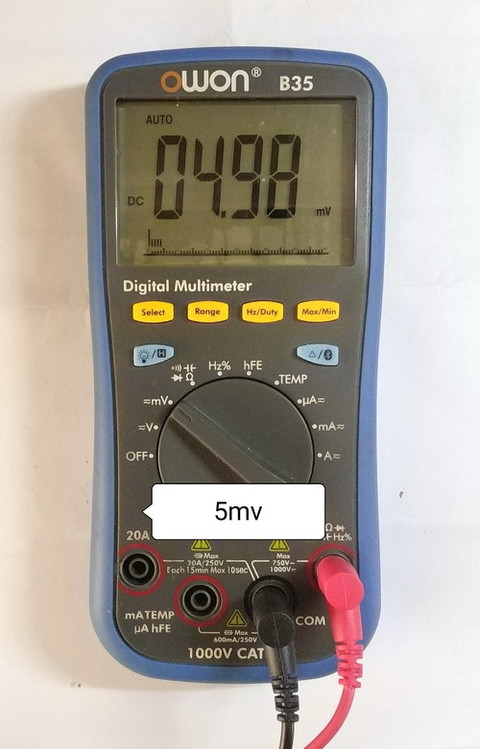

3、

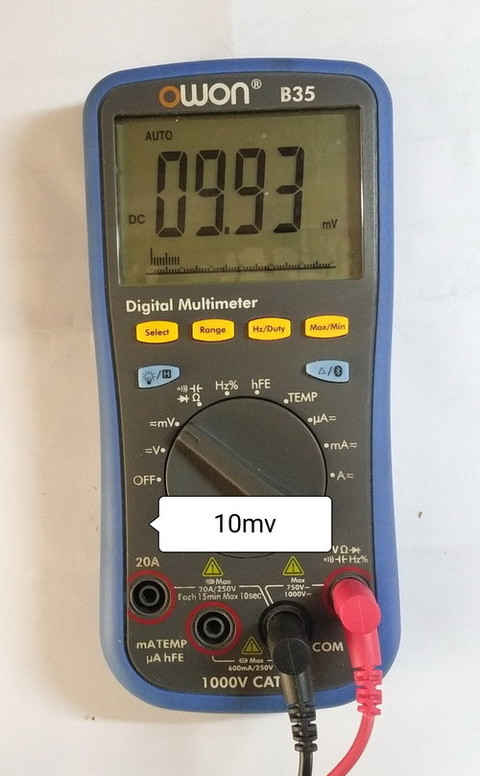

4、10mv

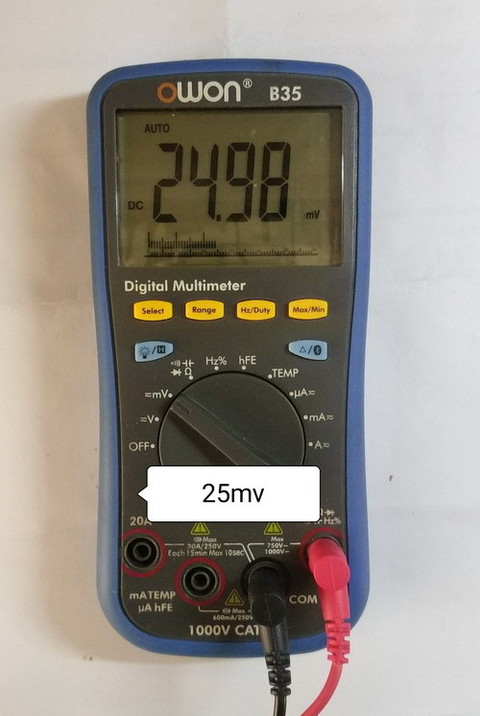

5、25mv

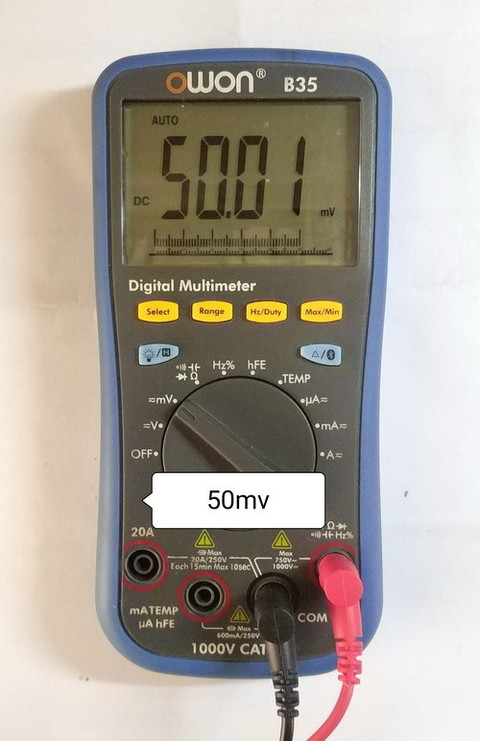

6、50mv

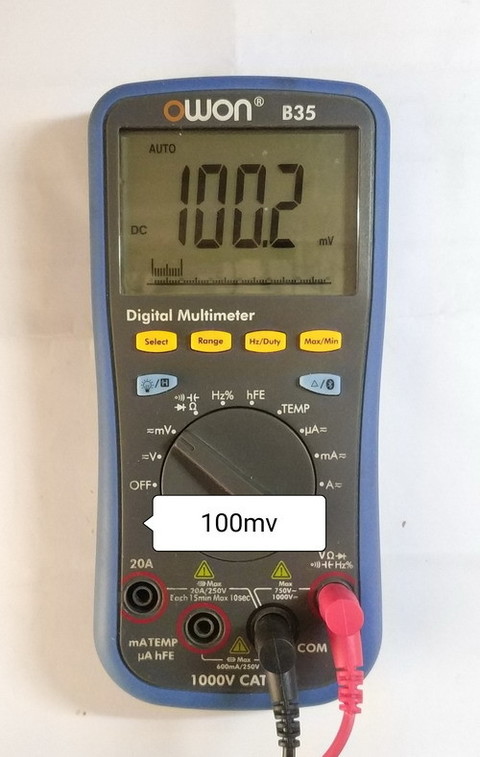

7、100mv

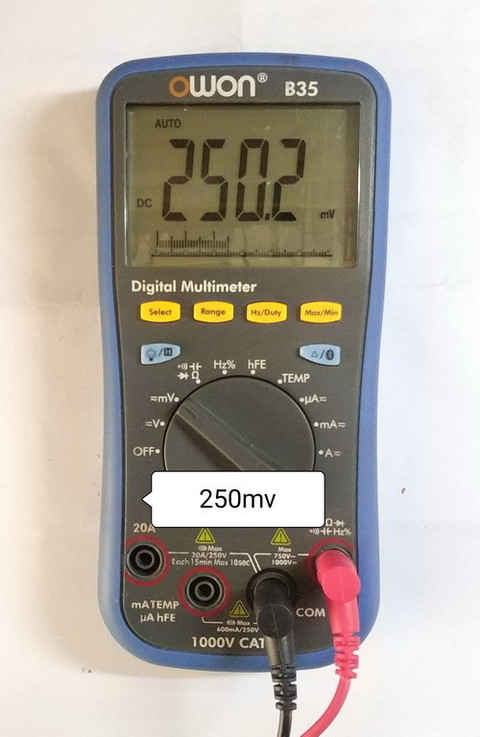

8、250mv

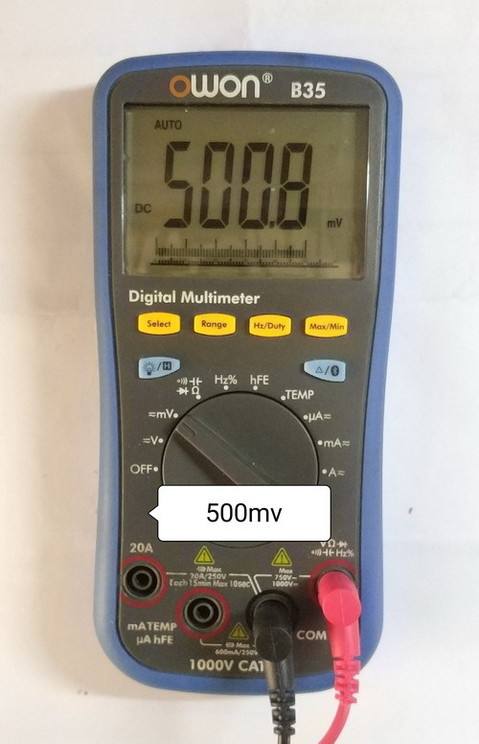

9、500mv

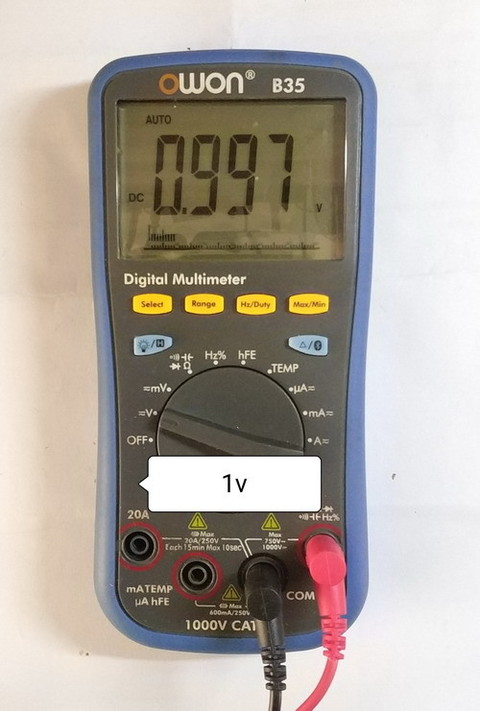

10、1v

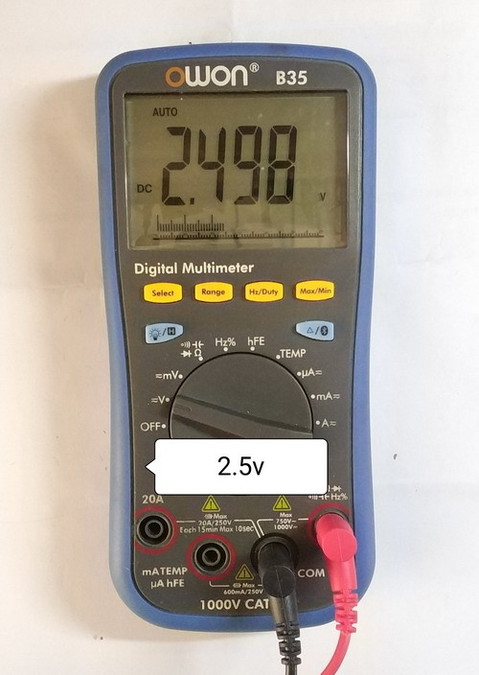

11、2.5v

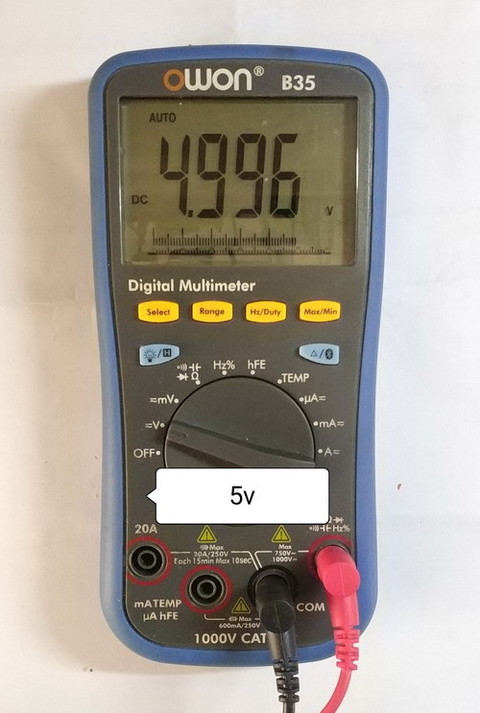

12、5v

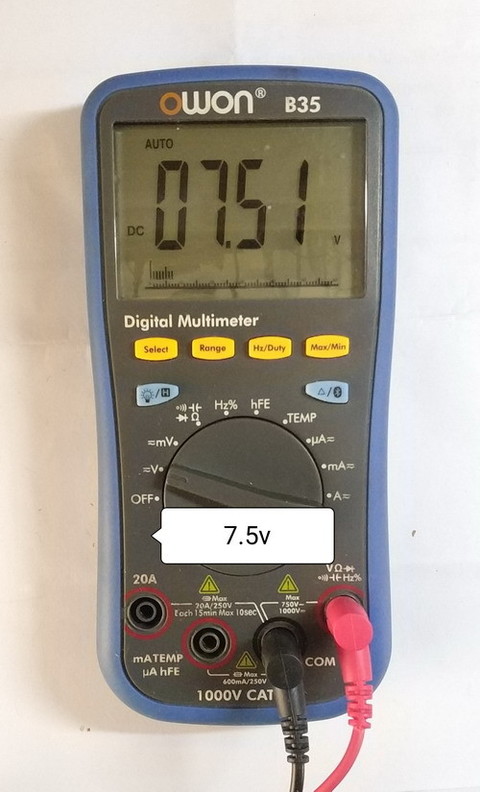

13、7.5v

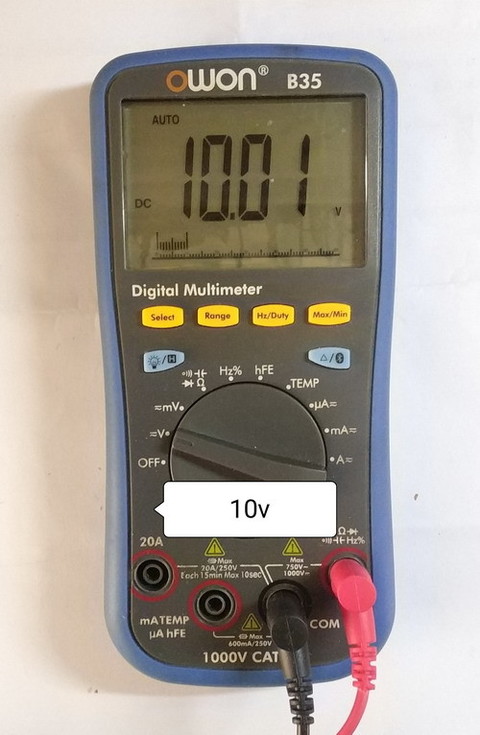

14、10v

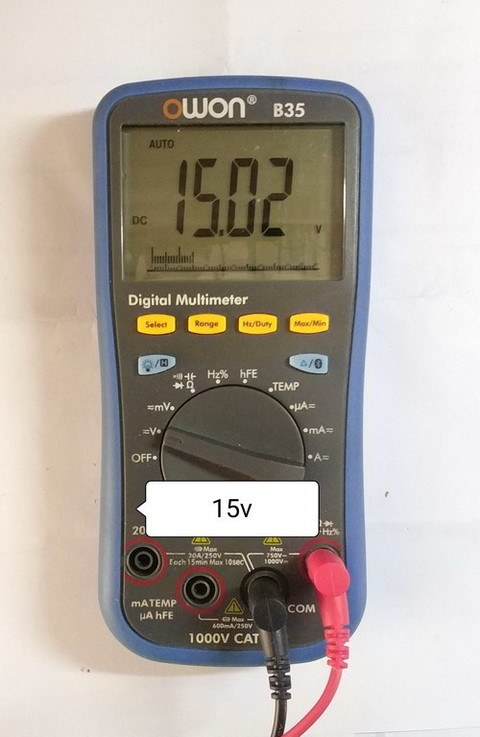

15、15v

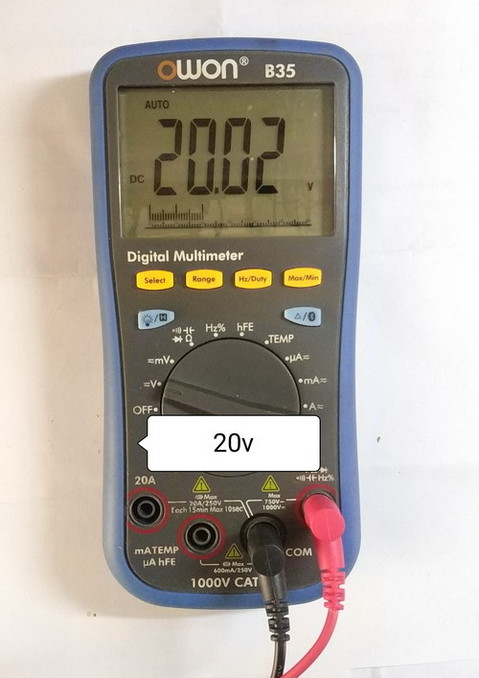

16、20v

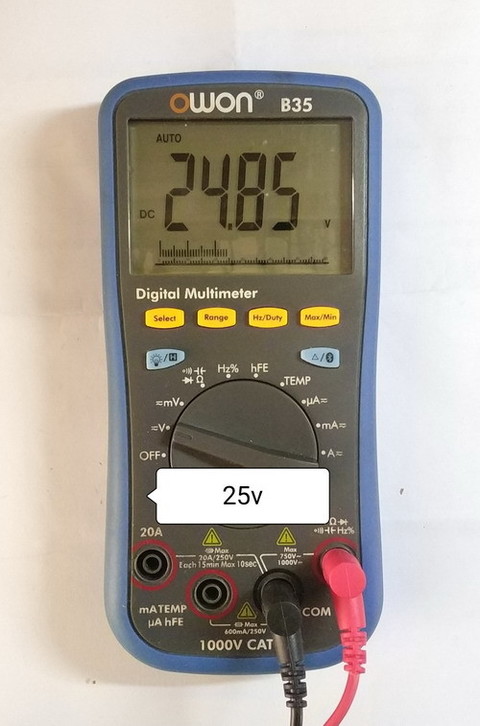

17、25v

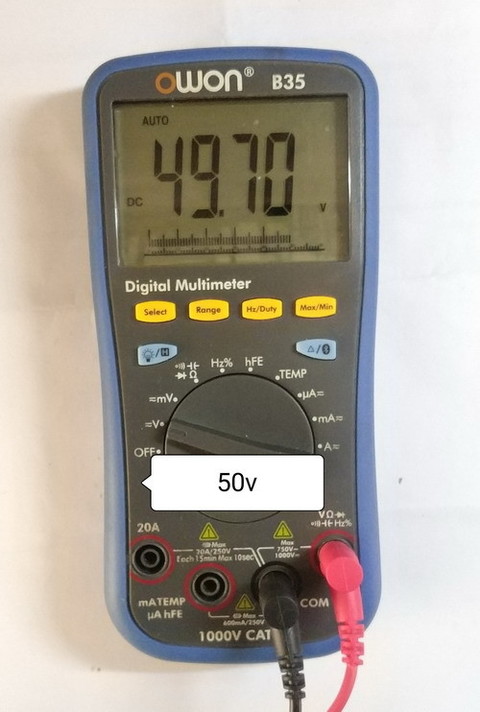

18、50v

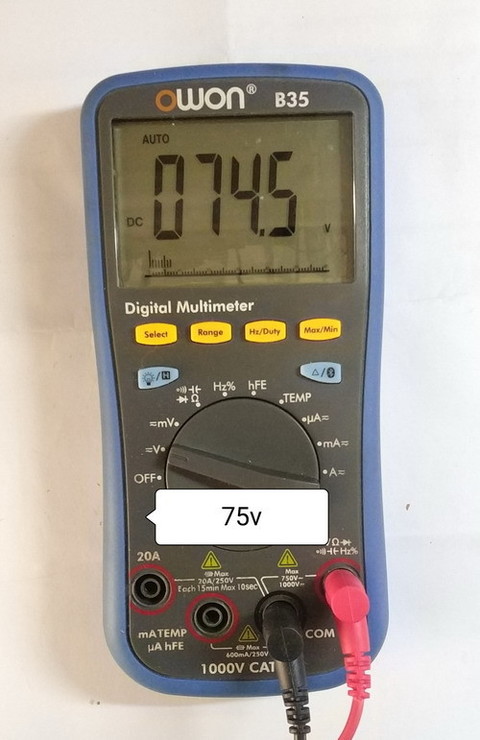

19、75v

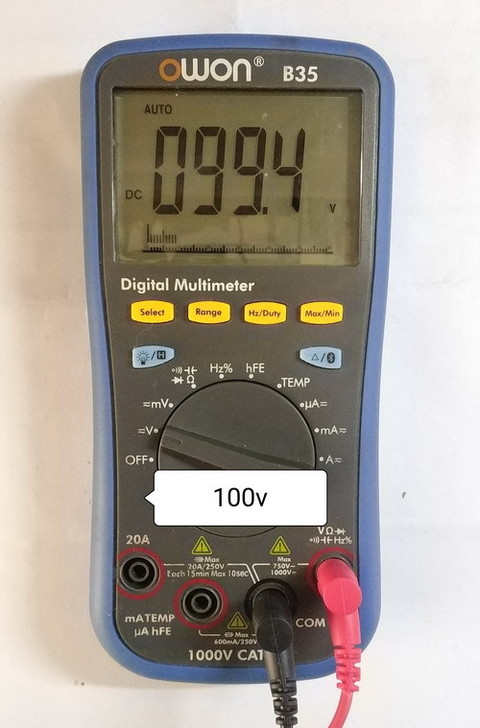

20、100v

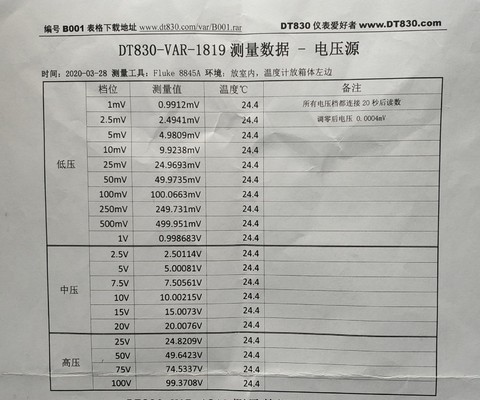

21、电压基准

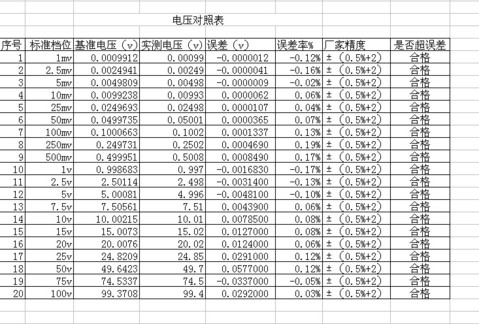

22、电压对照表


从电压测试情况来看，该表总体精度控制的还不错，好于厂家给定的精度指标


四、电流检测

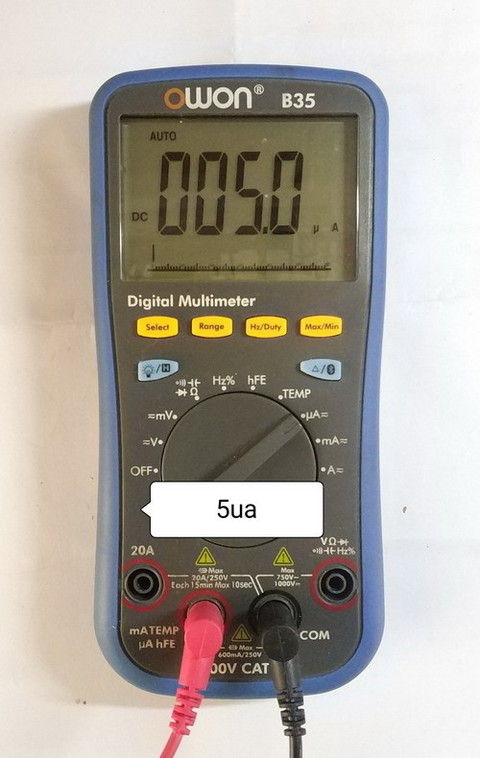

1、5ua

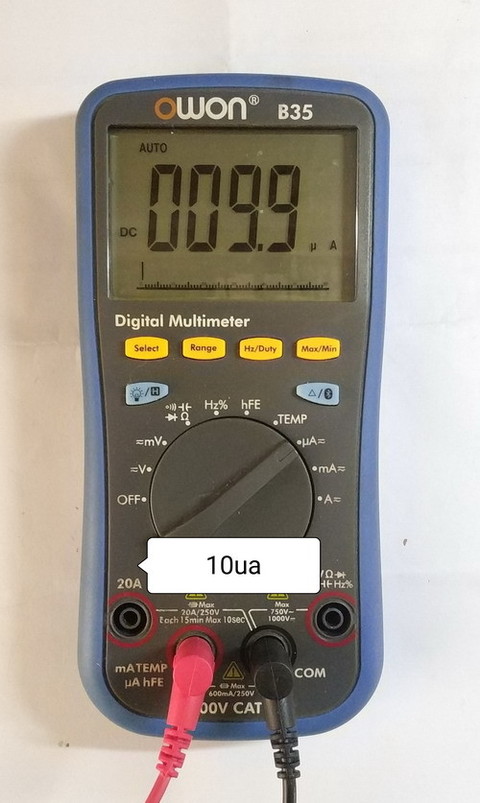

2、10ua

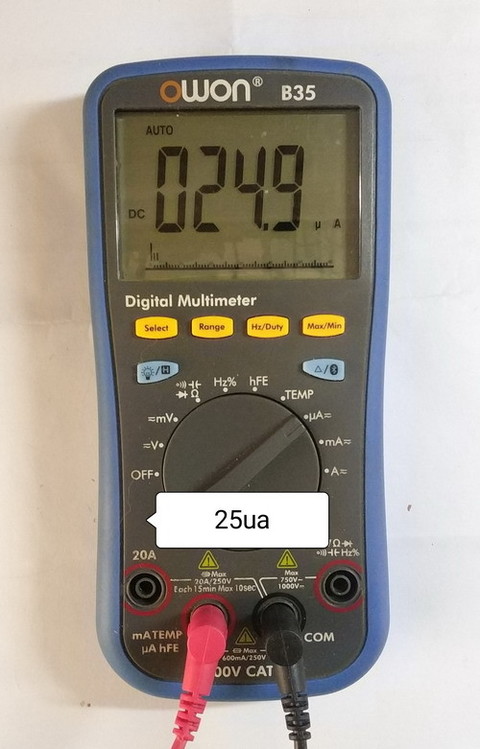

3、25ua

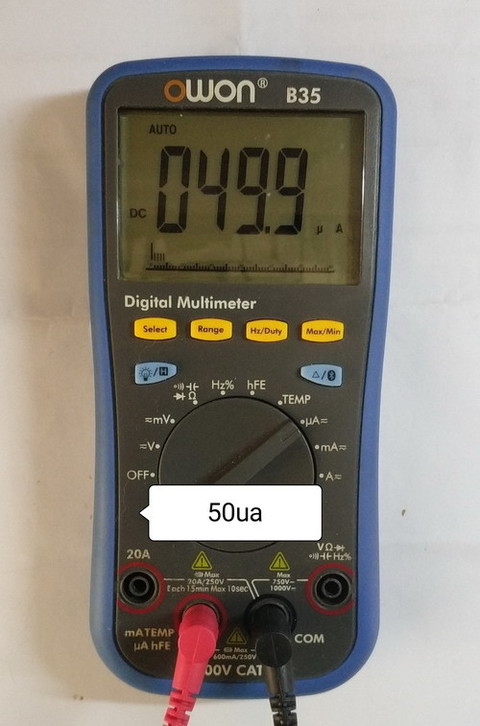

4、50ua

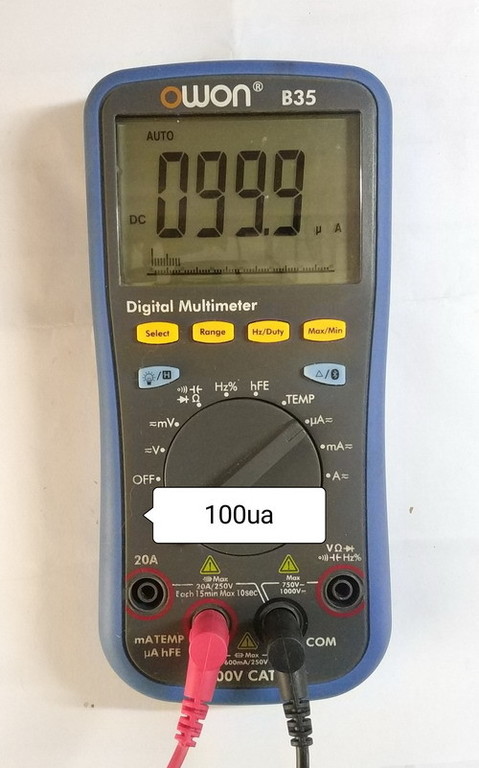

5、100ua

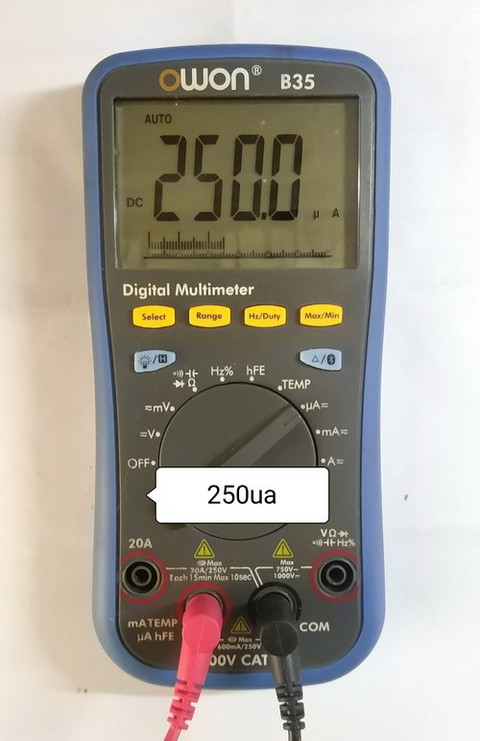

6、250ua

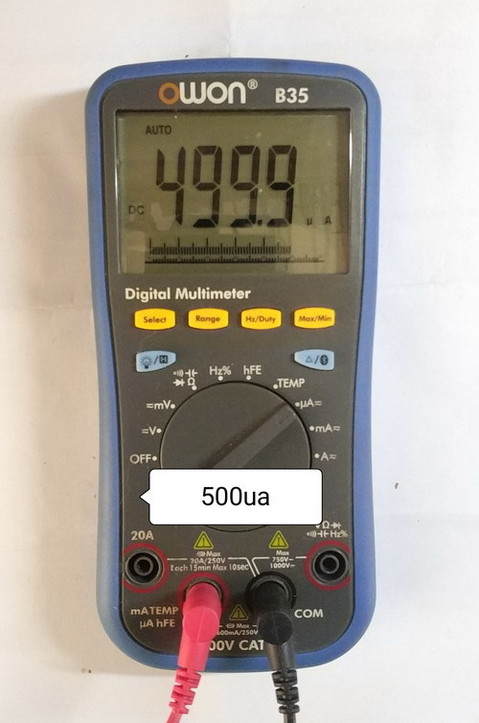

7、500ua

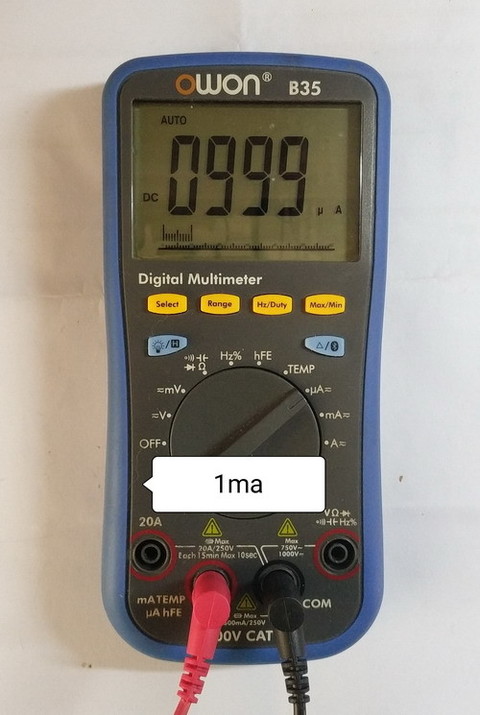

8、1ma

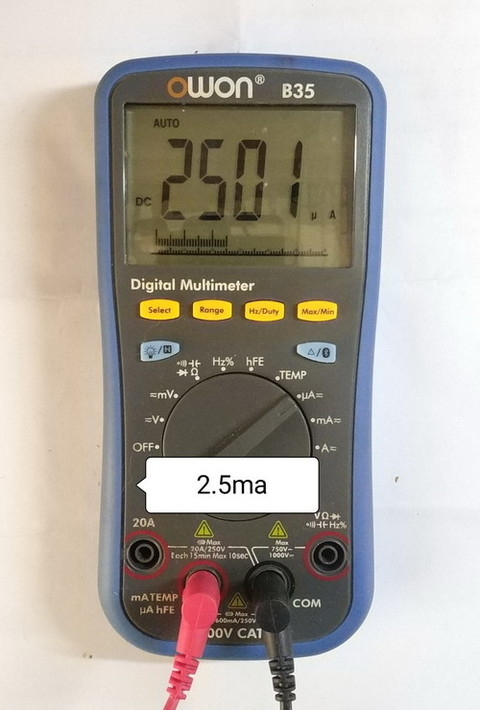

9、2.5ma
10、5ma

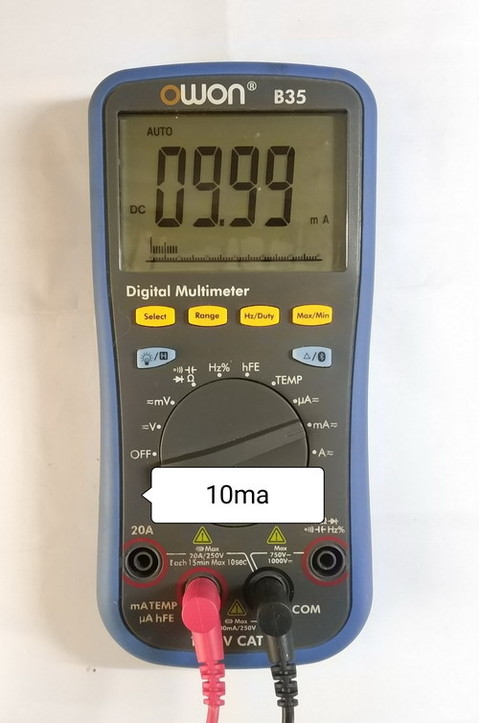

11、10ma

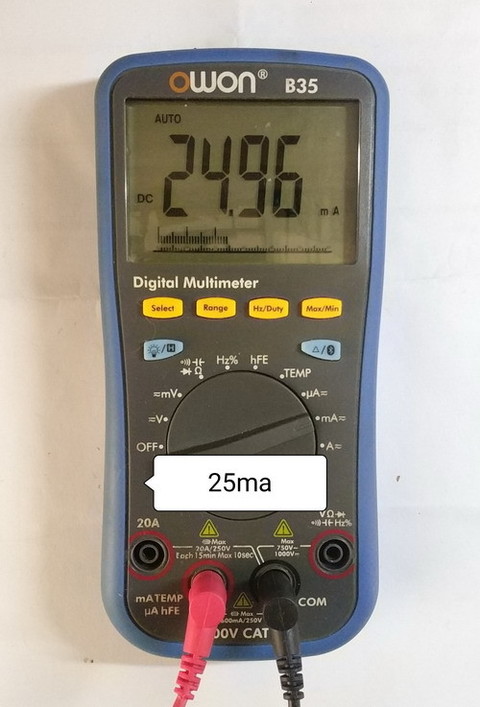

12、25ma

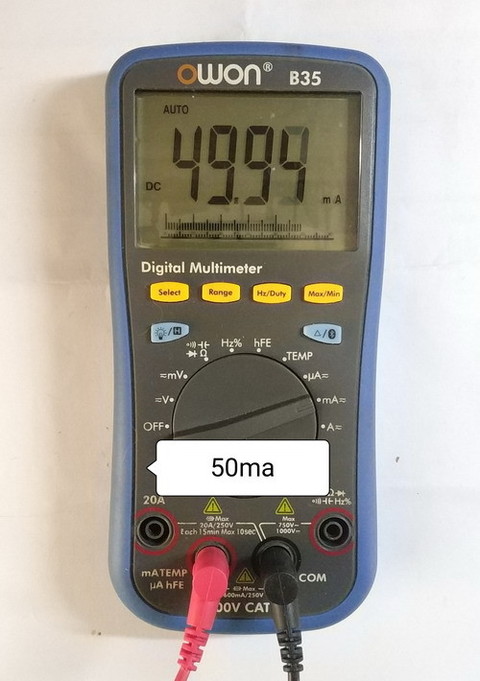

13、50ma

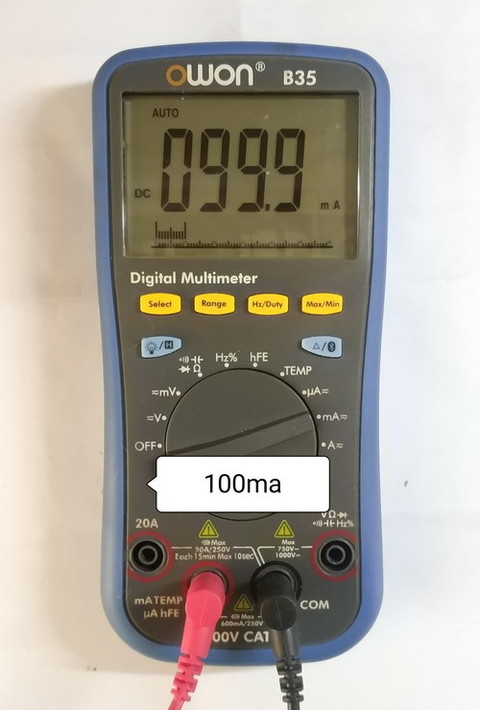

14、100ma

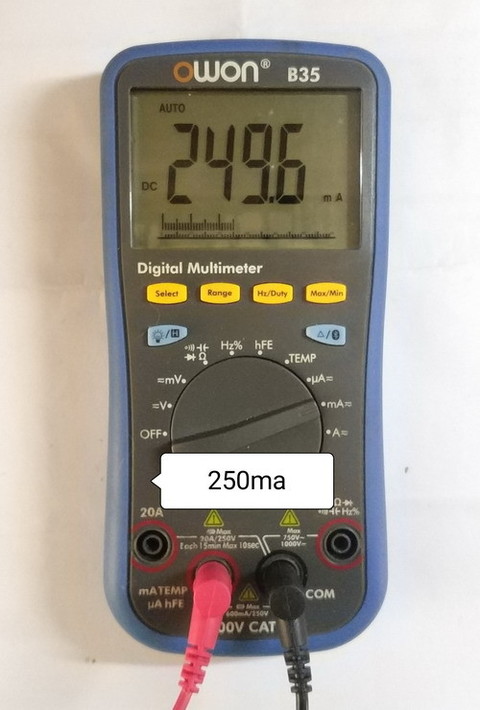

15、250ma

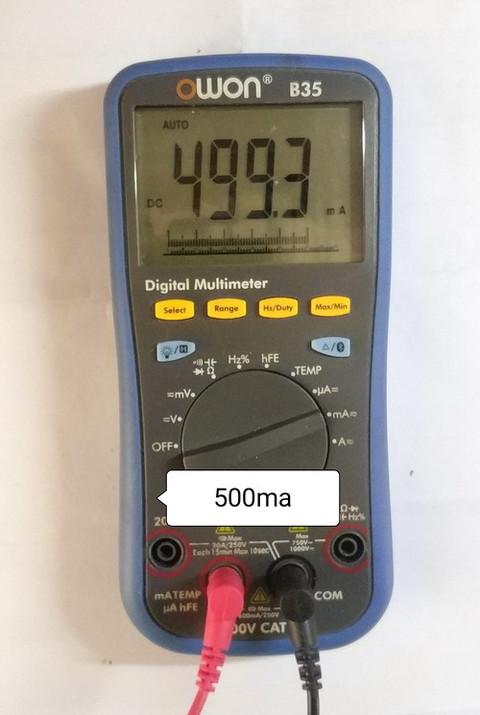

16、500ma

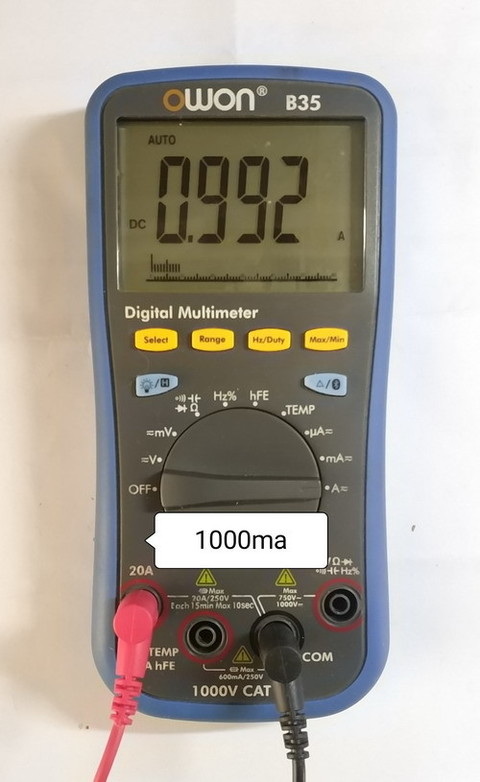

17、1000ma

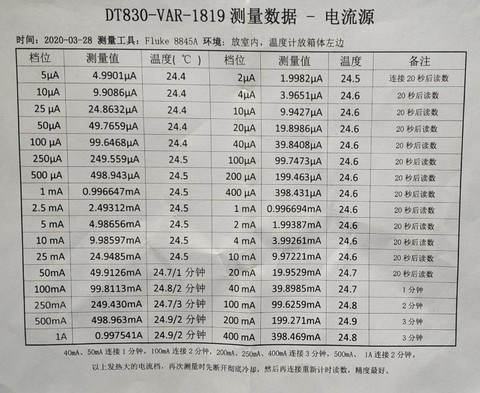

18、电流基准

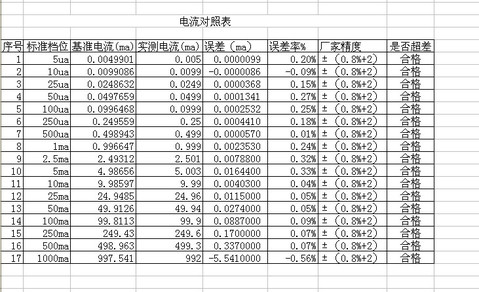

19、电流对照表


从电流测试数据上看，该表电流精度指标也控制的比较好，优于厂家设计精度


未完待续









收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

ynkmzyl 数字大师 2020-4-27 23:36:51
利利普的软件做的不错的，离线记录很香的，毕竟是主打示波器的
2020-4-27 23:36:51 回复
kyhwhb 数字大神 2020-4-28 03:23:25
RT1 Q4及Q5应该算保护器件吧
2020-4-28 03:23:25 回复
fslichong 数字王者 2020-4-28 06:12:32
做工还算以，外观采用蓝色看起来要舒服些，硬芯片是一大特点，就是不知道性价比高不高
2020-4-28 06:12:32 回复
勇闯沙滩 数字大神 2020-4-28 06:23:10
这表做工还不错，蓝牙功能说实在的多数人用不上的，就像手机多数功能用不上。
2020-4-28 06:23:10 回复
表述 数字精灵 2020-4-28 07:47:09
精度是关键，有没有蓝牙并不重要。
2020-4-28 07:47:09 回复
wgsd 数字大神 2020-4-28 08:02:58
看似和300AB是哥俩。
2020-4-28 08:02:58 回复
kyhwhb 数字大神 2020-4-28 08:08:55
wgsd 发表于 2020-4-28 08:02
看似和300AB是哥俩。

但是电牛app不承认它
2020-4-28 08:08:55 回复
wgh1027 数字大神 2020-4-28 08:53:39
谢谢分享
2020-4-28 08:53:39 回复
wgh1027 数字大神 2020-4-28 08:56:02
有好几个可调电阻，精度应该可以调整的吧
2020-4-28 08:56:02 回复
wgh1027 数字大神 2020-4-28 09:03:45
表述 发表于 2020-4-28 07:47
精度是关键，有没有蓝牙并不重要。

精度是可调的吧
2020-4-28 09:03:45 回复
月台故事 数字大师 2020-4-28 09:41:01
详细详细
2020-4-28 09:41:01 回复
月台故事 数字大师 2020-4-28 09:43:39
下集期待
2020-4-28 09:43:39 回复
jltzmy 楼主     数字精灵 2020-4-28 14:22:01
月台故事 发表于 2020-4-28 09:43
下集期待

下集已发、还有第三集
2020-4-28 14:22:01 回复
jltzmy 楼主     数字精灵 2020-4-28 14:22:50
表述 发表于 2020-4-28 07:47
精度是关键，有没有蓝牙并不重要。

您这话说到点子上了，
2020-4-28 14:22:50 回复
jltzmy 楼主     数字精灵 2020-4-28 14:24:21
wgsd 发表于 2020-4-28 08:02
看似和300AB是哥俩。

打算专门对蓝牙和300AB做个对比测试
2020-4-28 14:24:21 回复
jltzmy 楼主     数字精灵 2020-4-28 14:25:28
fslichong 发表于 2020-4-28 06:12
做工还算以，外观采用蓝色看起来要舒服些，硬芯片是一大特点，就是不知道性价比高不高 ...

这款表价不低，性价比不高
2020-4-28 14:25:28 回复
