华谊PEAKMETER MY65万用表测评（二）

    本贴为华谊PEAKMETER MY65万用表测评第二部分，第一部分请看：华谊PEAKMETER MY65万用表测评（一）


三、电阻测试

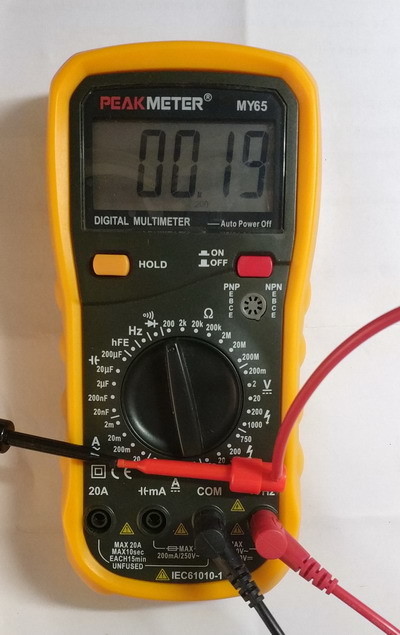

1、测试夹内阻

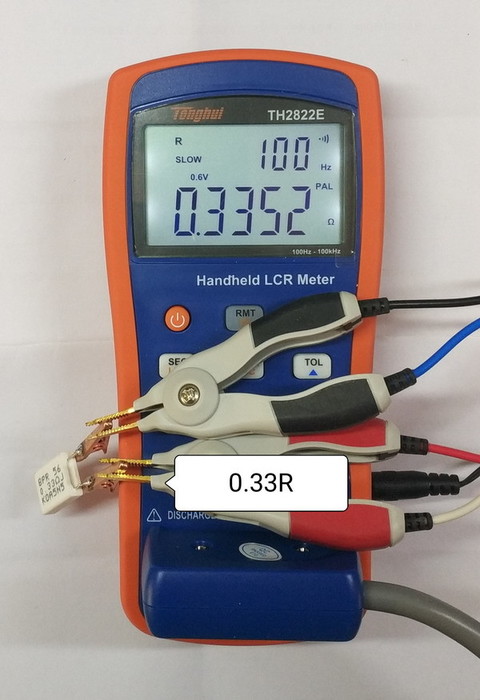

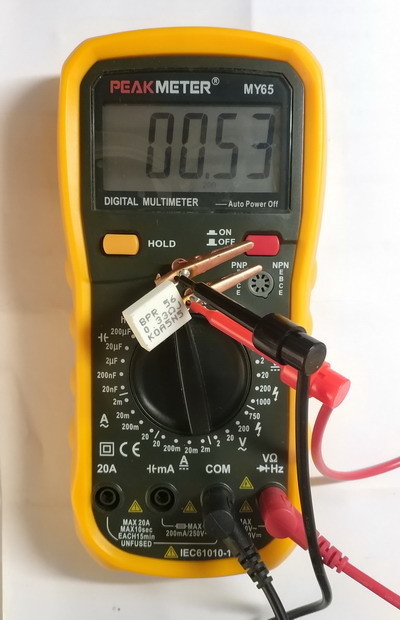

2、0.33R，由于此款万用表为四位半精度，这里对小于1欧的电阻也做了测试，由于基准中没有小于1欧的电阻，所以找了一个0.33欧的水泥电阻用电桥测试做对比。

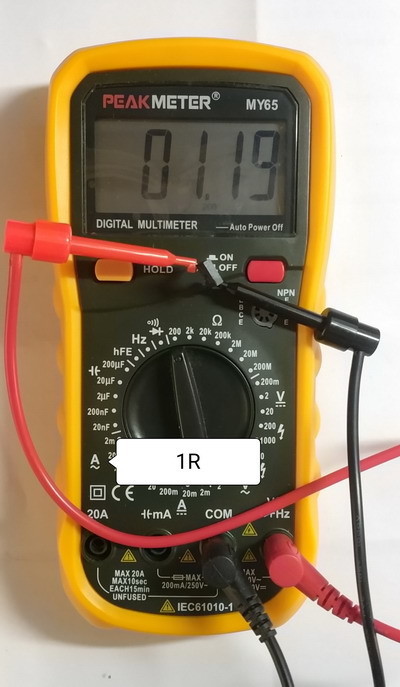

3、1R

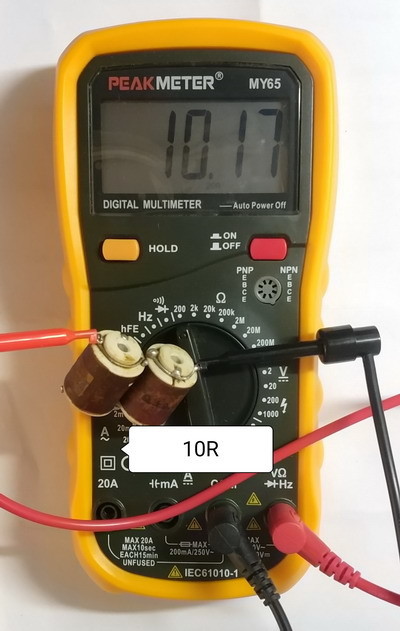

4、10R

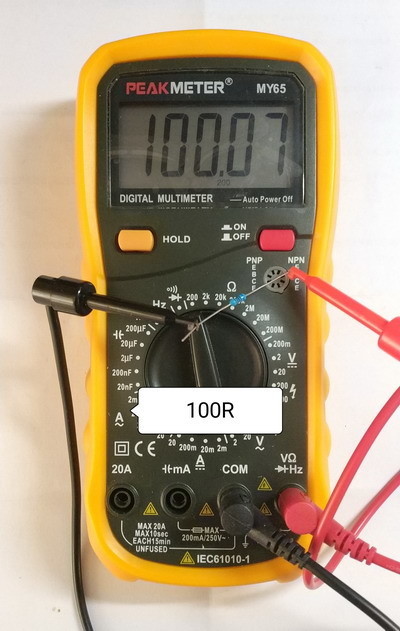

5、100R

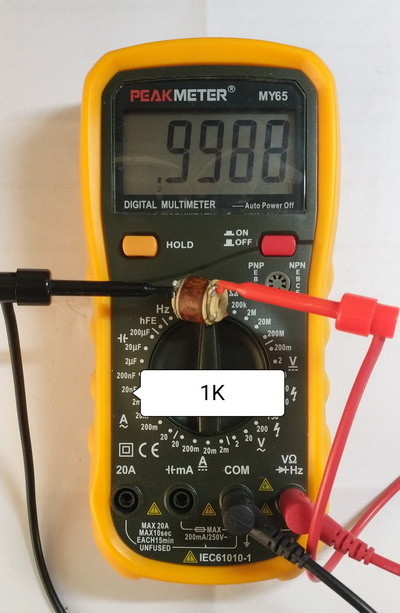

6、1K

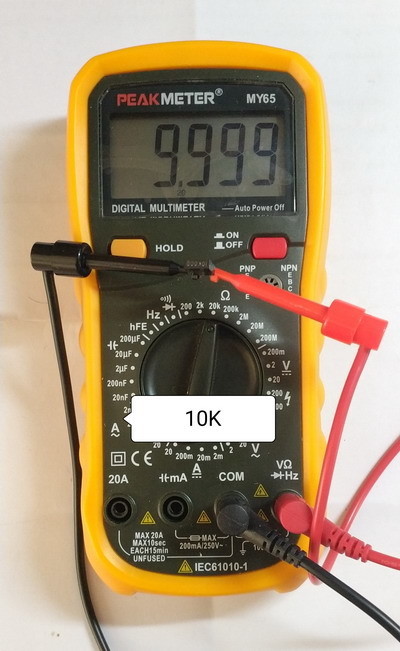

7、10K

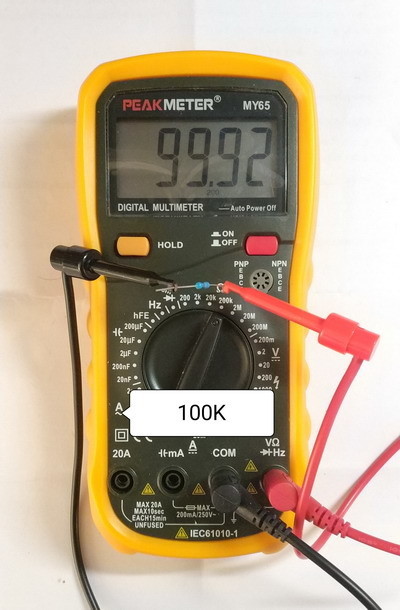

8、100K

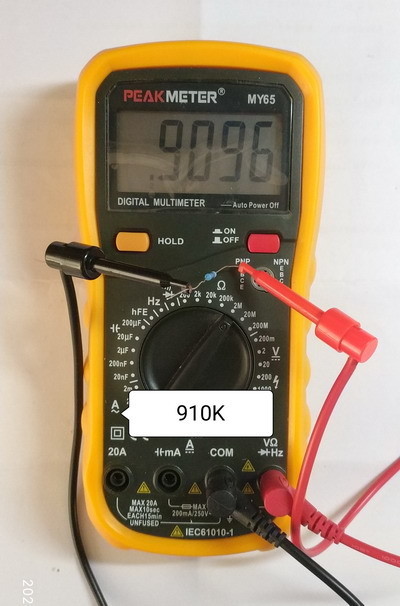

9、910K

10、电阻基准

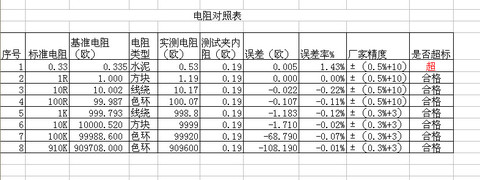

11、电阻对照表

    从电阻的测试中，我们看到总体情况还可以，只有0.33欧姆测试略有超标，其他数值测试都能满足厂家给定的精度指标。


四、电容测试
    关于用万用表测试电容，我个人始终认为，电容测试涉及的指标很多，也比较复杂，在使用万用表测试电容这一点上，与电桥测试电容完全是两回事，万用表测电容，只能说是大概了解一下情况，尤其是小于100p以下的电容，许多万用表都测不准，也测不了，即使有测试数值，也相差很大，没有参考价值。所以我一般对万用表测电容无论是测试数值还是精度都相对比较宽容。虽然MY65是四位半精度，但从电容测试的情况看，结果很不理想。本次测试参考电桥为同惠TH2822E，具体测试情况如下：

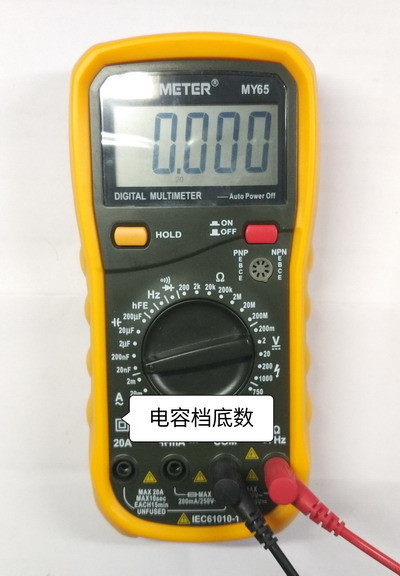

1、电容档底数

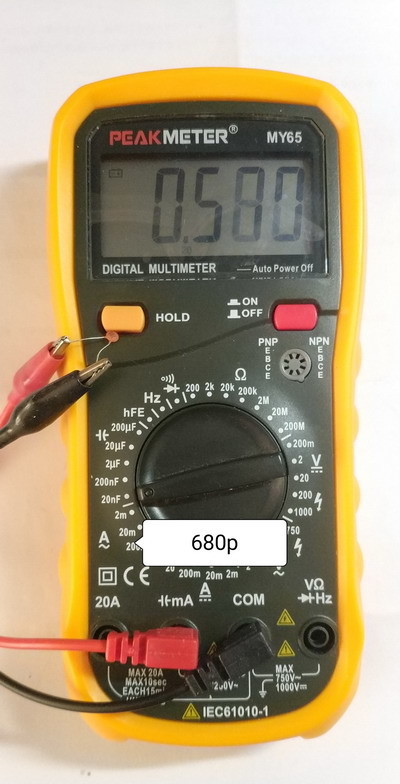

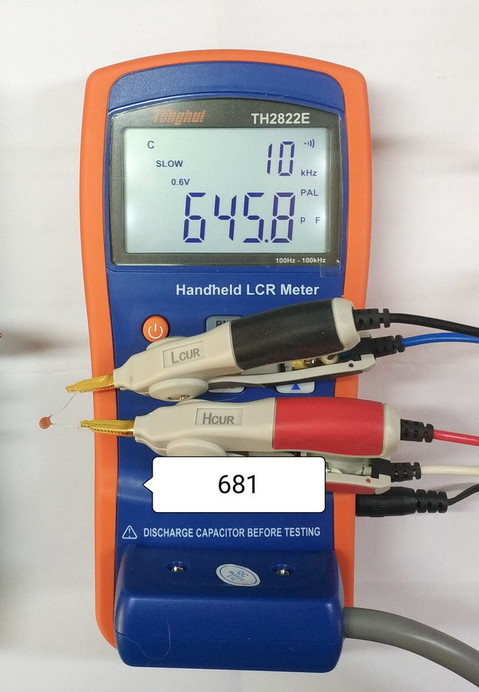

2、680P 由于该表电容档最小档位是20np，且底数为0，所以，我这里选取最小电容为680P

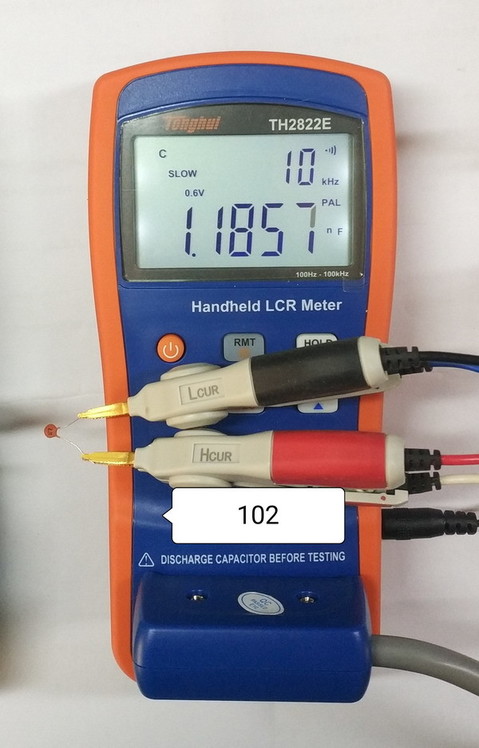

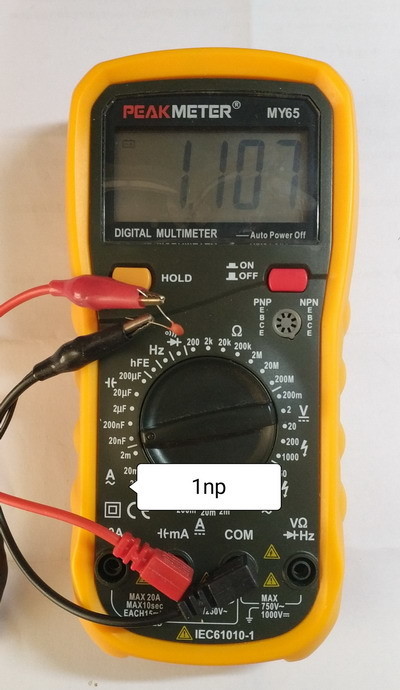

3、1np

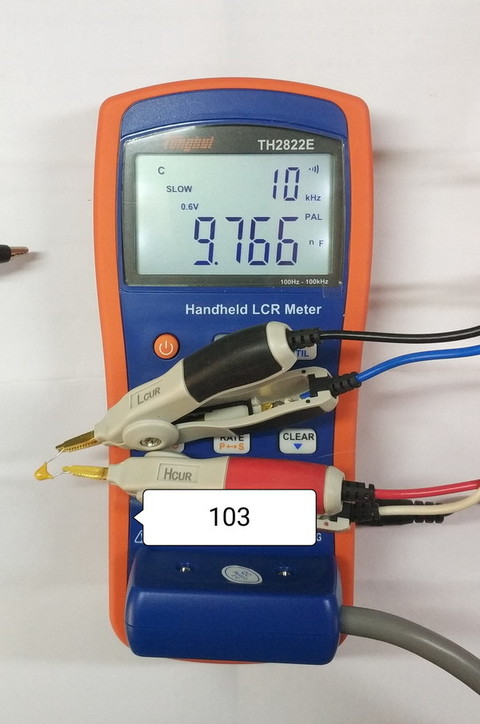

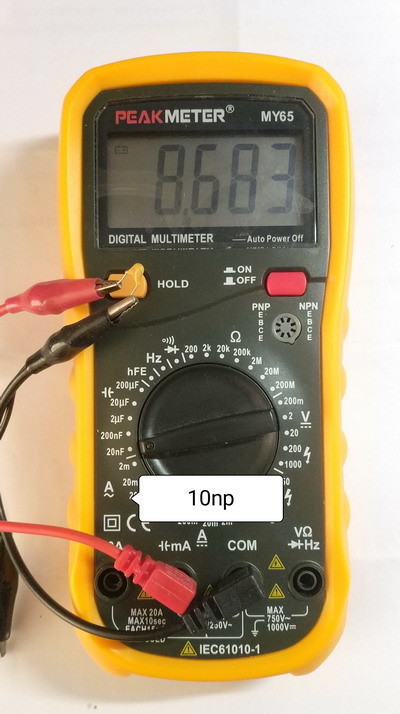

4、10np

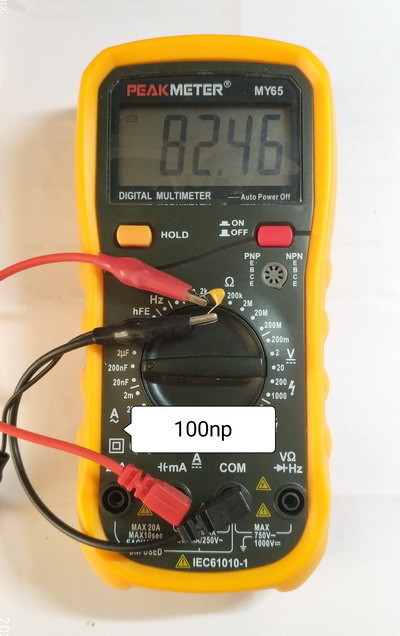

5、100np

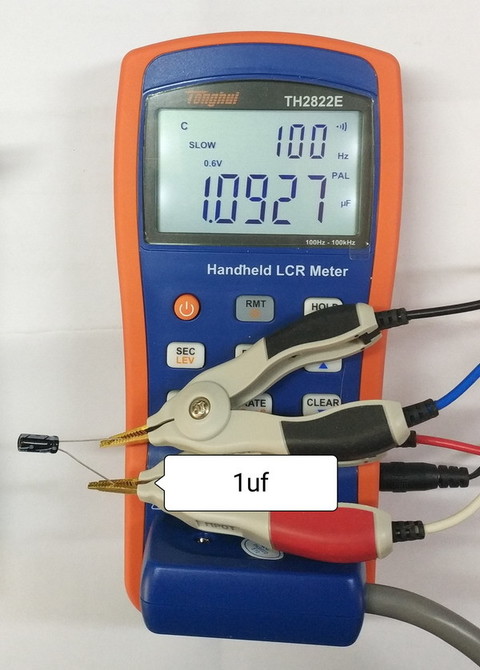

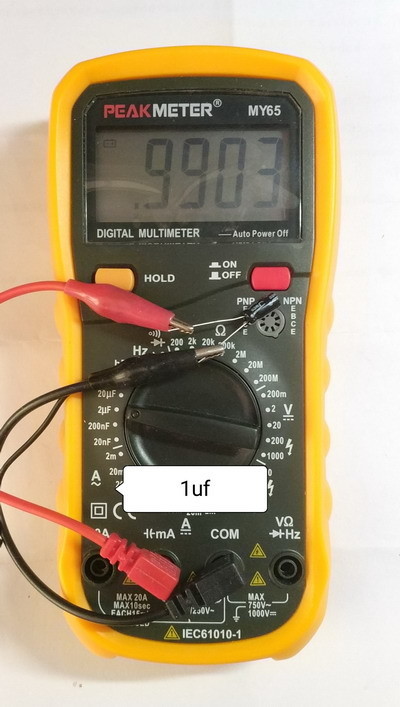

6、1uf

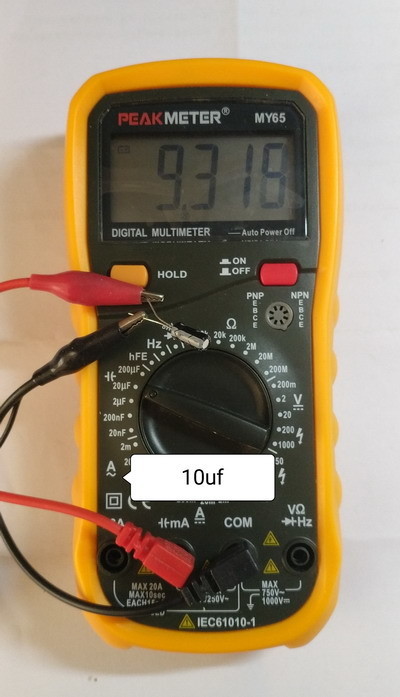

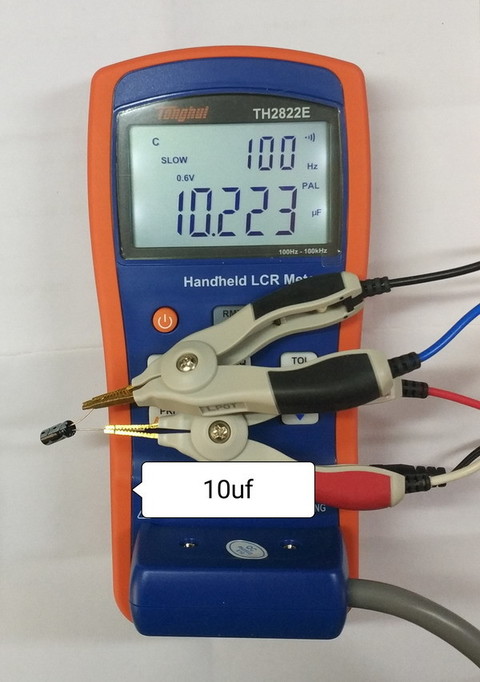

7、10uf

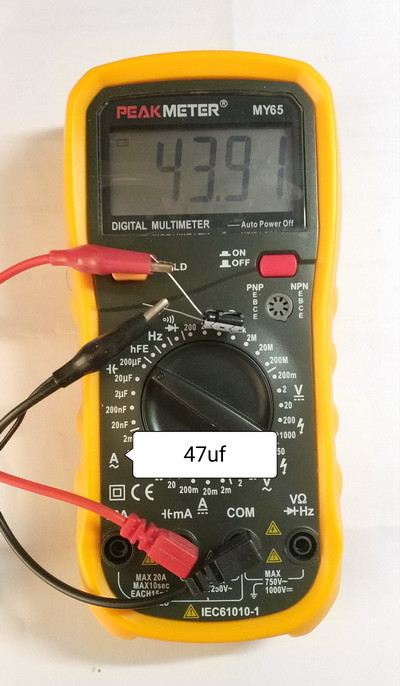

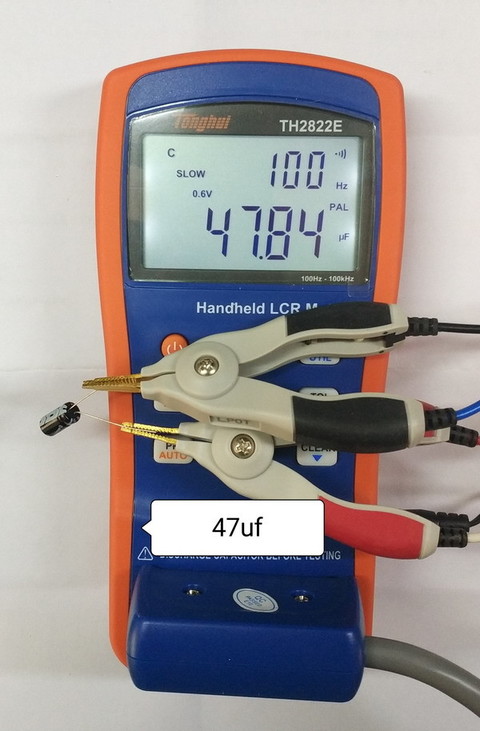

8、47uf

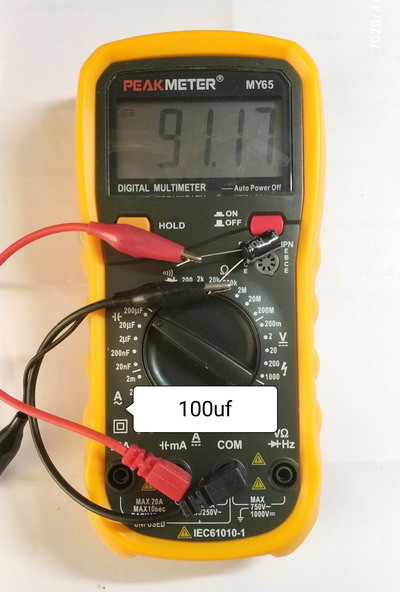

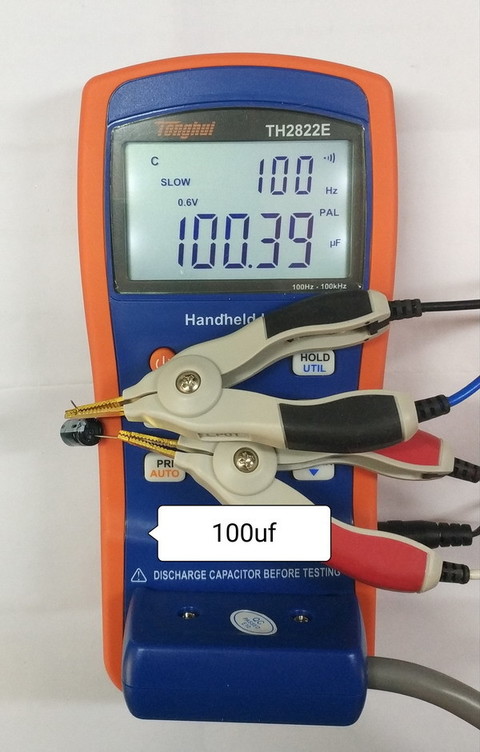

9、100uf

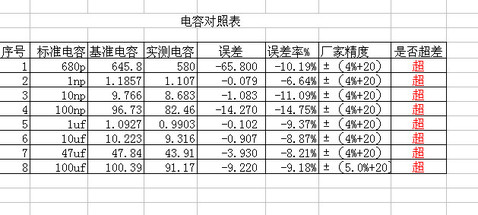

10、电容对照表

该表电容档最大量程为200uf，所以，最大电容测试到100uf，从测试结果上看不理想，所有测试数值都超标


五、其他

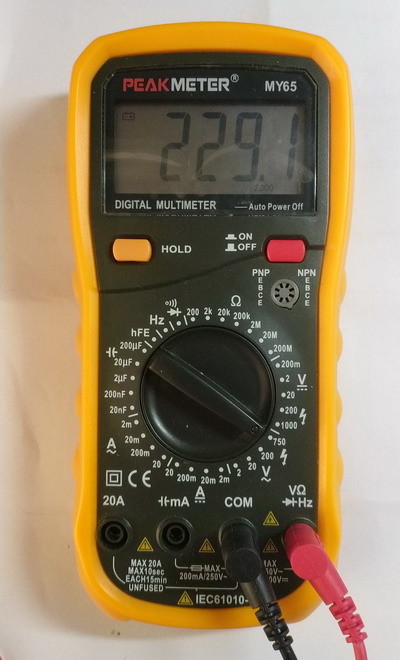

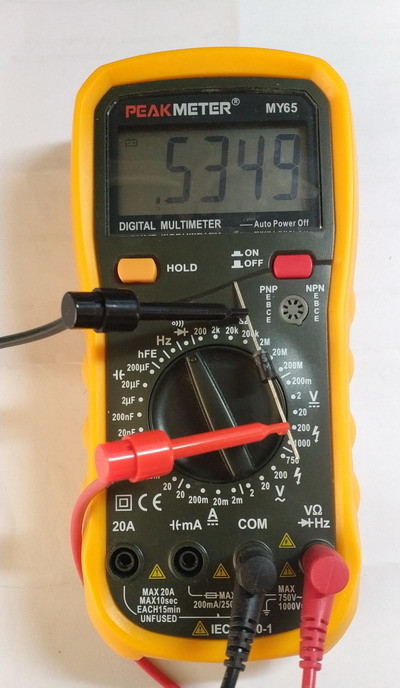

1、市电电压测试

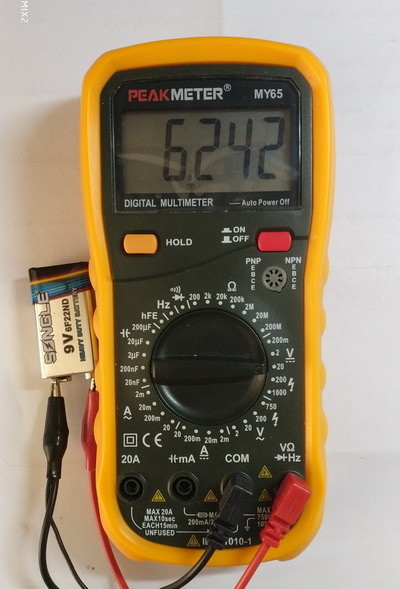

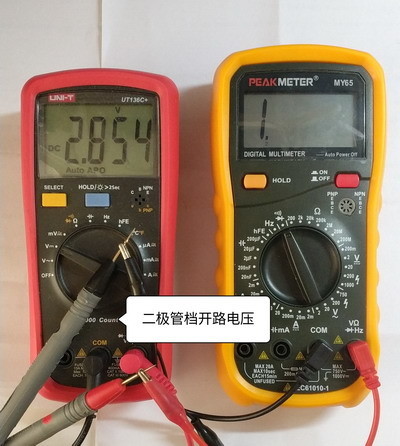

2、二极管开路电压，个别发光二极管可能无法点亮

3、二极管测试

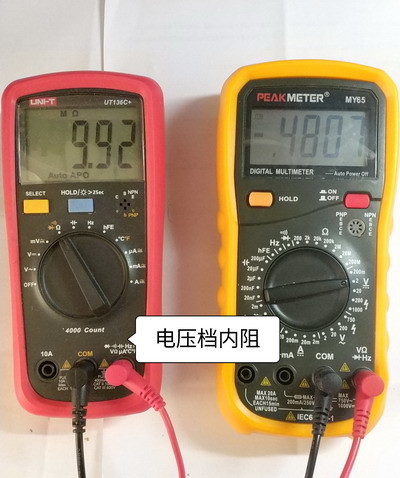

4、电压档内阻

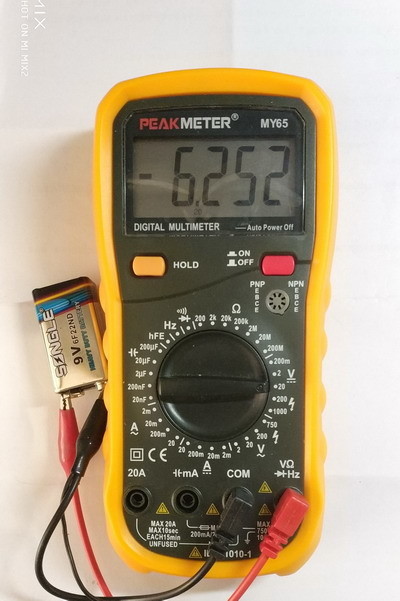

6、反转电压 实际测试反转电压不一致


六、拆机

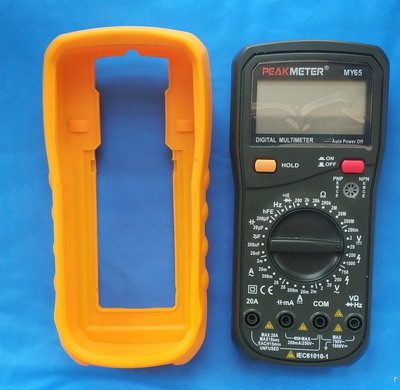

1、保护套，说实话，这块表的保护套做的真心不错，厚重有质感，装好严丝合缝，费了好大劲才取下来

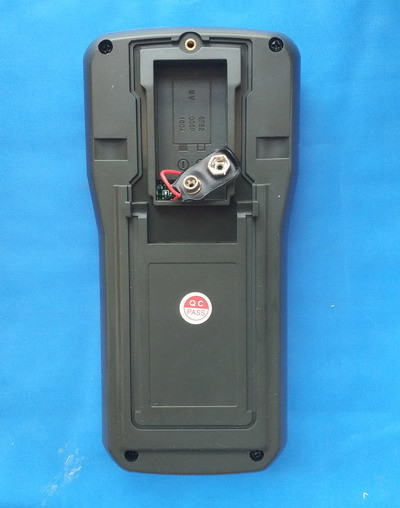

2、电池仓，9伏电池

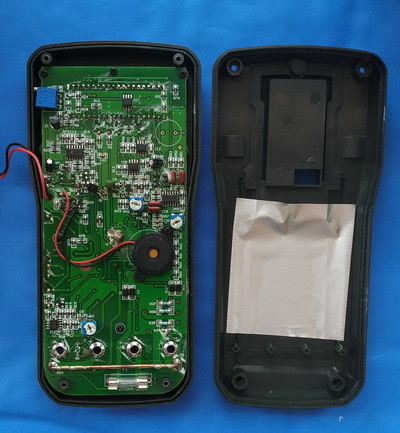

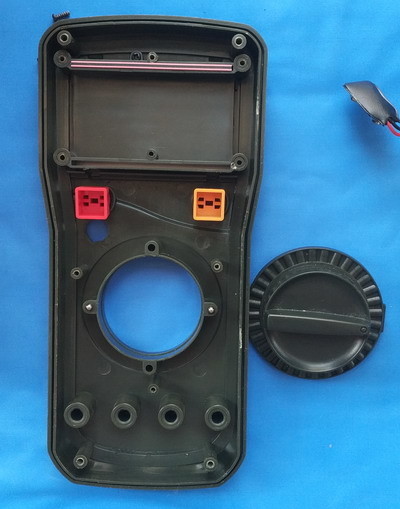

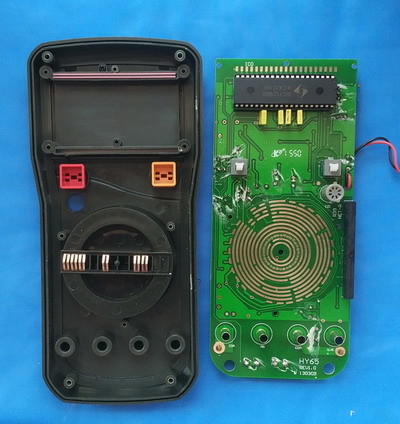

3、内部做工 内部做工上略显粗糙，人工焊接痕迹很明显，到处都有助焊剂的残留，背壳有一处锡纸通过弹簧连接主板用来屏蔽，这一点做的不错

4、档位拨盘及主芯片

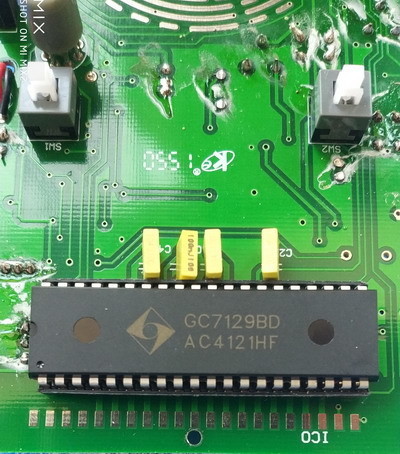

5、主芯片特写

6、拨盘采用滚珠方式

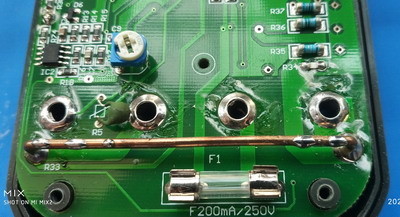

7、测试端子焊在主板上，此处只有一个PTC和一个200MA保险管，分流康铜丝上有堆锡痕迹，说明厂家校准过精度

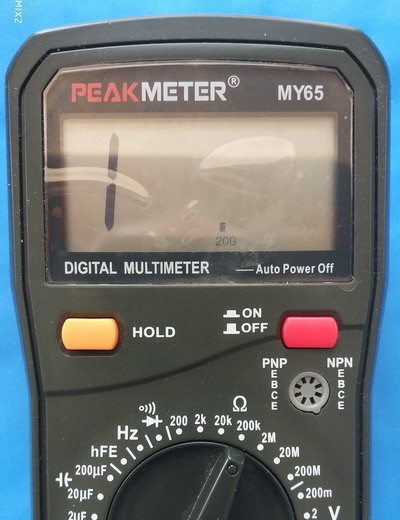

8、此处贴一个关于量程切换的识别示意图，该表在不同档位转换的时候，显示屏下面上会依次显示2、20、200、2000等带点字样，以区别不同量程，下面图示中，拨盘选择200K电阻档，屏幕下方显示200



测试小结，从所有测试项目和拆机图中，我们看到：1、优点
（1）、有电源开关键，可以不需要频繁旋转开关关机。
（2）、有200M大电阻档
2、不足
（1）、使用9伏电池供电
（2）、没有背光
（3）、测量功能上也有些短板，稍有不足
（4）、蜂鸣器声音很小，比蚊子声音大点有限。
（5）、显示屏显示角度偏小，稍微偏一点就容易看不清数字
（6）、档测量数字在换挡处附近时，有测量不准现象
总结一句话就是：该表虽然是四位半表，但精度属实有些差强人意

   最后还是题外话，哪位大神能指点迷津，理清华谊PEAKMETER  HYELEC、华仪MASTECH到底啥关系？贴几张同样是MY65万用表外观图，内部图就不贴了

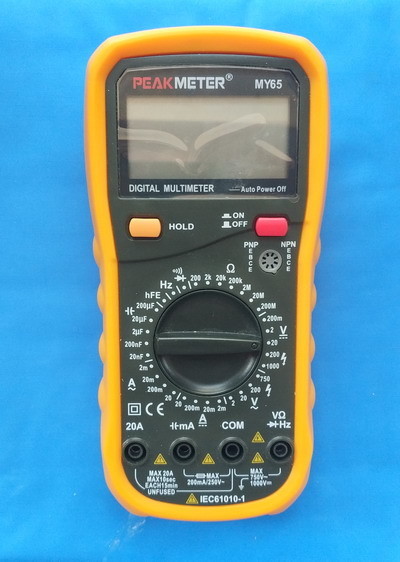

1、华谊PEAKMETER

2、新华谊HYELEC

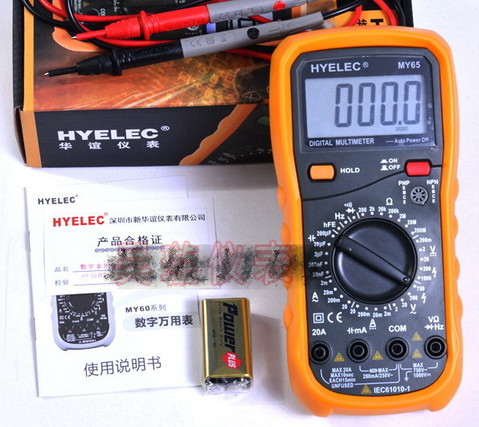

3、华谊 HYELEC 这款外形也不一样，带单独电容测试插座

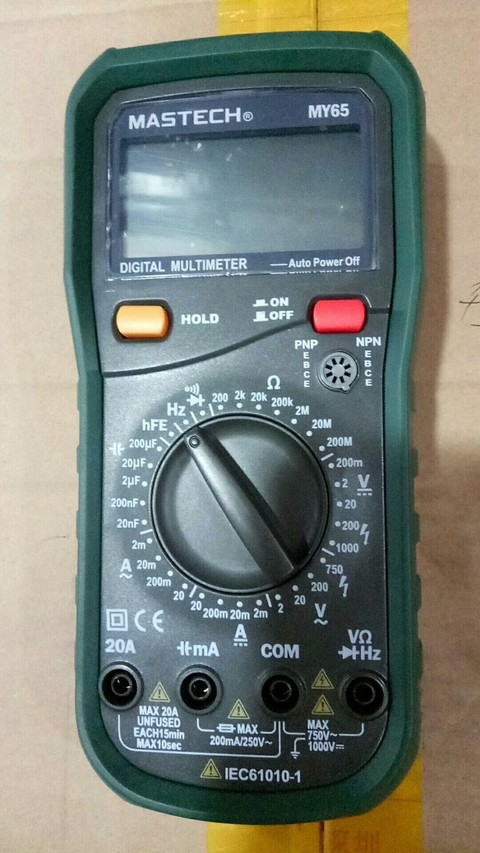

4、华仪 MASTECH

这应该是末代7129了？{:9001:}  大量贴片了

详细详细

这个品牌如此混乱，还没有接触过

可惜4.5的表了，看着一般，不知道价钱，便宜可以玩玩。

电压档不能调吗？

hc061218 发表于 2020-4-30 21:12
这应该是末代7129了？{:9001:}  大量贴片了

陈米新作尝尝味道。

测试的很详细，辛苦。

月台故事 发表于 2020-5-1 07:31
电压档不能调吗？

电压档能调，但是测评之前不能做任何调整，必须实事求是反应现象，否则测评就失去意义了。

勇闯沙滩 发表于 2020-5-1 06:43
可惜4.5的表了，看着一般，不知道价钱，便宜可以玩玩。

价不便宜，网上大概看了一下，一张半毛爷爷

巍巍兴安 发表于 2020-5-1 05:36
这个品牌如此混乱，还没有接触过

这个牌子以前号称国产三大品牌之一(优利德、胜利、华谊)，但我一直一脸懵，不知道哪个正宗，所以我对华谊的策略就是不问、不看、不买、不用。

谢谢分享╰(*´︶`*)╯

jltzmy 发表于 2020-5-1 09:00
价不便宜，网上大概看了一下，一张半毛爷爷

没有性价比。

最后一图的应该是最正宗的华yi

写的太好了

jltzmy 发表于 2020-5-1 09:04
这个牌子以前号称国产三大品牌之一(优利德、胜利、华谊)，但我一直一脸懵，不知道哪个正宗，所以我对华谊 ...

墨绿色华仪 MASTECH是正宗的，其他也不是不正宗，而是分家了。

但论做工，还是MASTECH最好，MS8218就是代表作。

tps12369 发表于 2020-5-7 22:36
墨绿色华仪 MASTECH是正宗的，其他也不是不正宗，而是分家了。

但论做工，还是MASTECH最好，MS8218就是 ...

谢谢答疑解惑
