fluke福禄克189等可用的红外数据线

*发表于：2020-5-19 20:24:35* 3138 · 发表于：2020-5-19 20:24:35

登录后可查看大图

您需要登录才可以下载或查看，没有账号？立即注册

x

无意中看到有人DIY了福禄克仪表用的红外数据线，看着心动毕竟原装线大几百元如DIY成功就又省下几个亿，，，，，

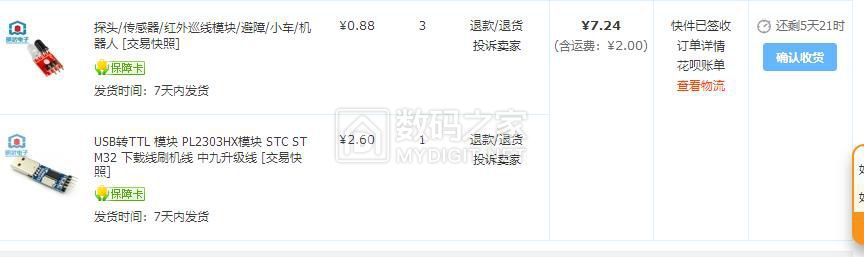

找材料刷机小板发射管倒是好找，但是接收管没有，看淘宝接收管才几毛钱连刷机板全部才几元钱于是连刷机板一起买了，，，，

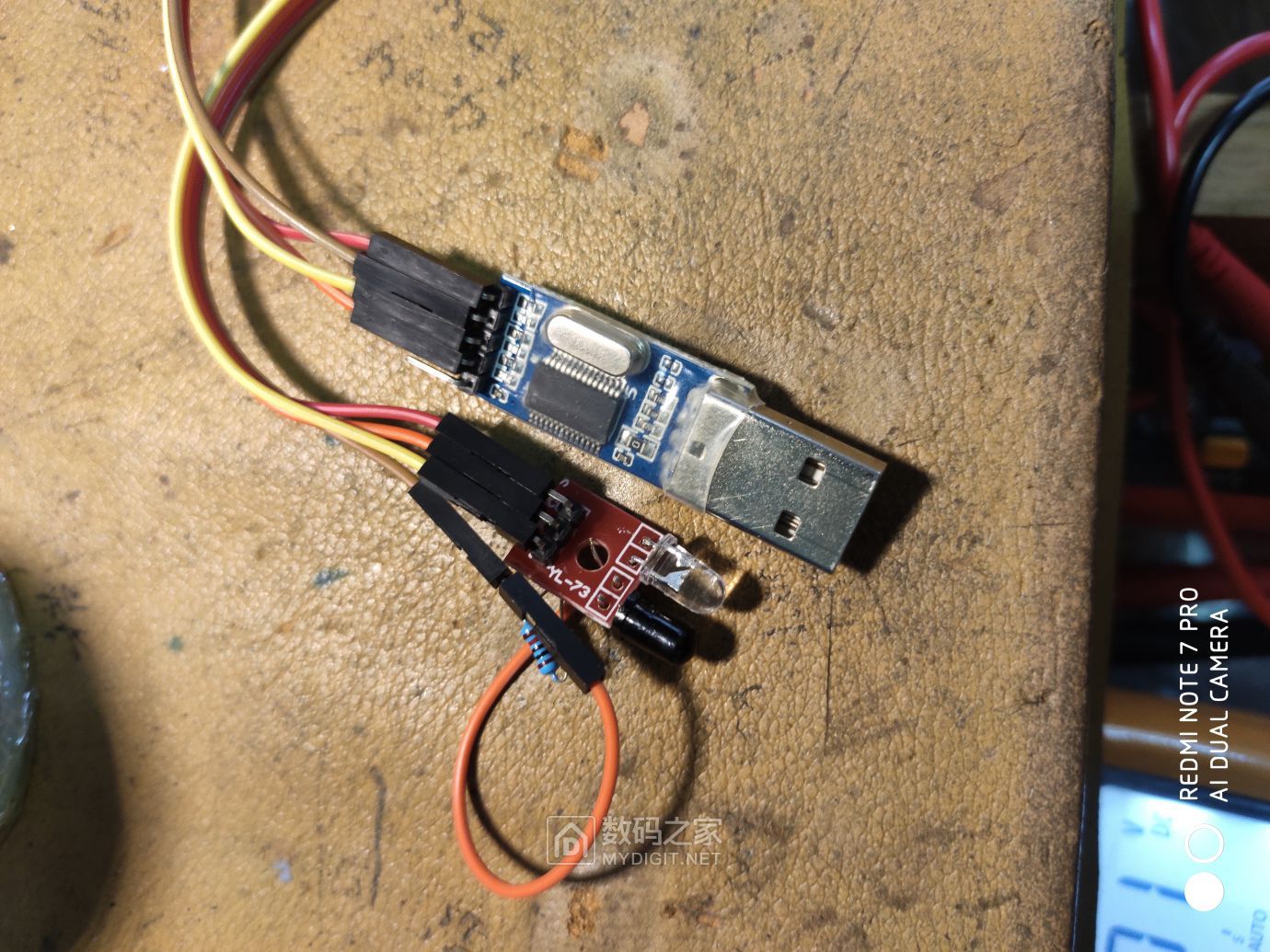

随便焊接试机不错能正常使用，需要注意的是发射接收管与表的距离角度需要自己找合适的距离角度才能容易连接不掉线，不然非常容易掉线，还发现如用不透光的材料包裹罩住发射接收管与表的空间就更稳定更容易连接，可以通过刷机板的tx rx指示灯发光强度来判断角度是否合适，LED越亮，连接质量就越好，，，，
这样搞下来成本才几元钱值得一试，

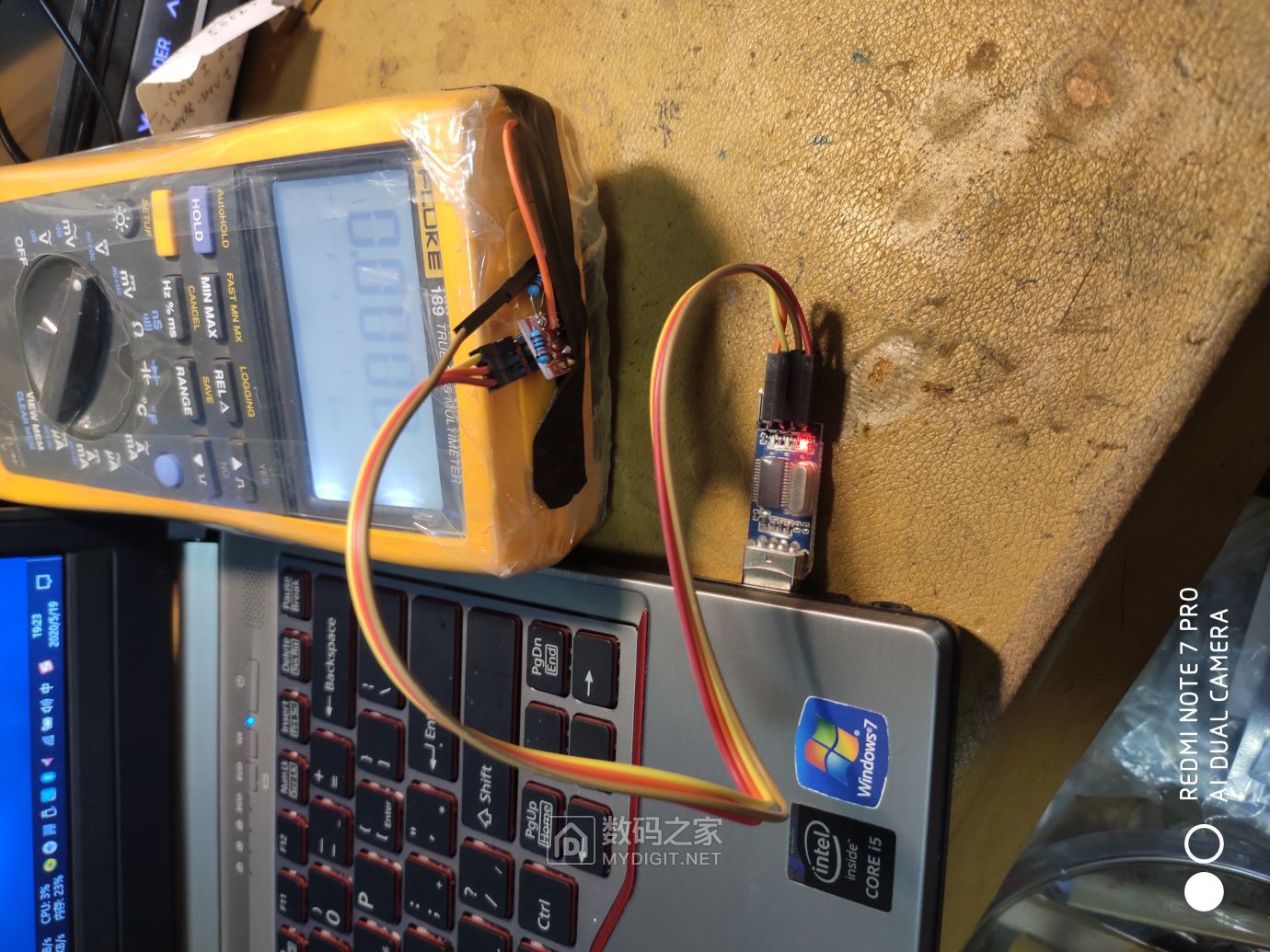

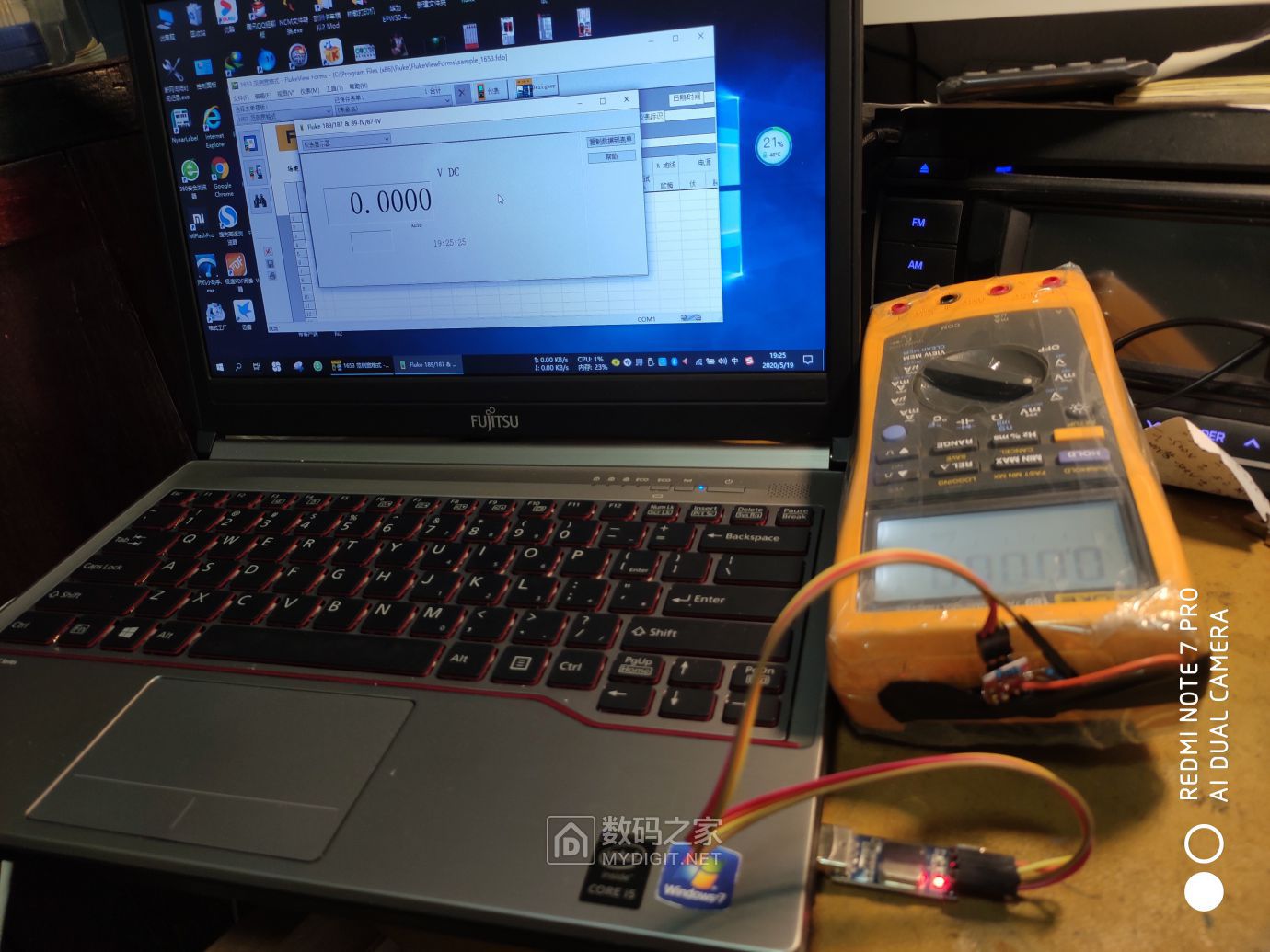

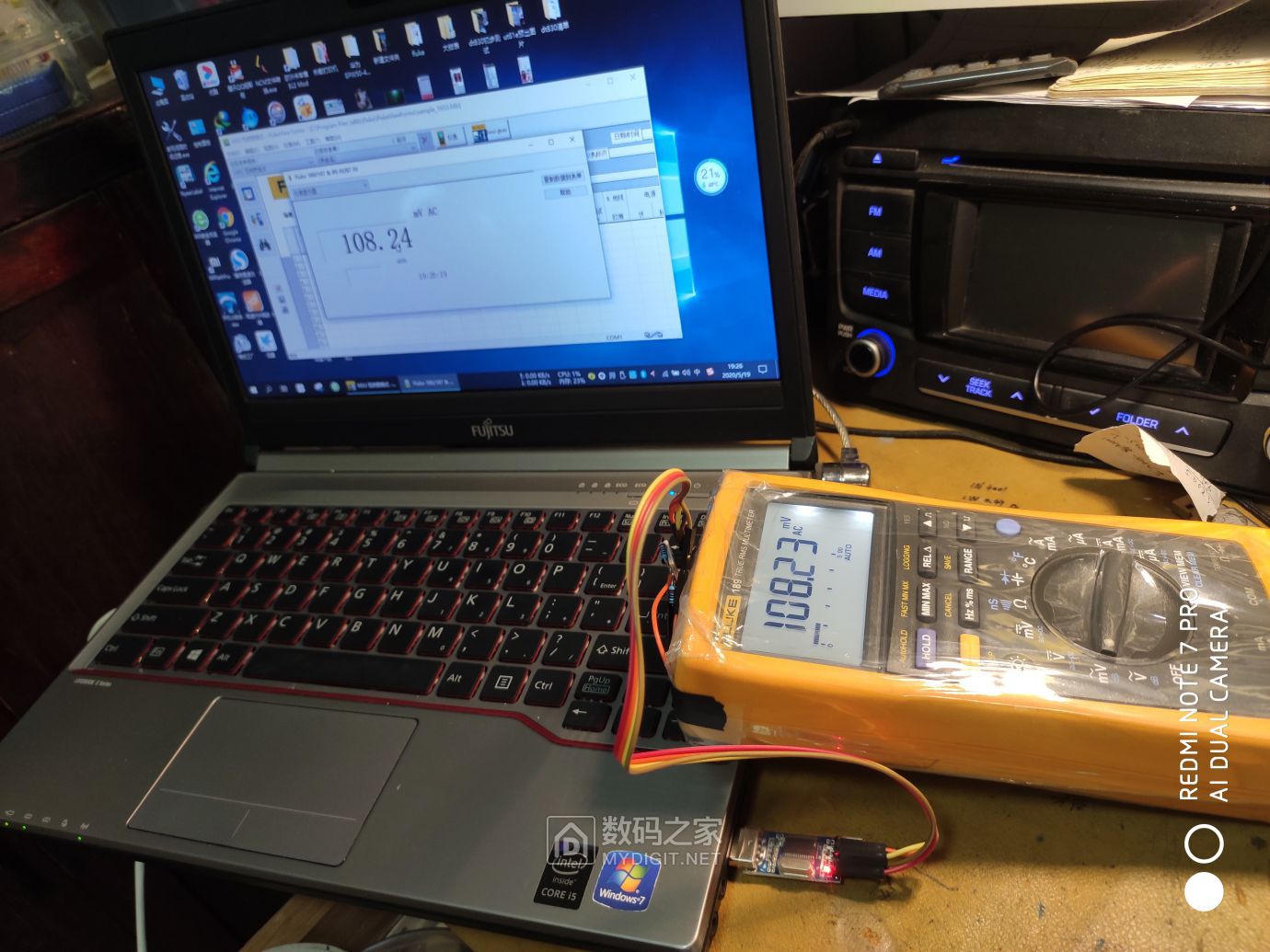

随便看下连接成功图，图片貌似方向不对也不编辑了，各位乱看下，，，

先上电路图，，，，

登录/注册后可看大图

xjmar · 2020-5-19 21:21:20

TTL转USB是什么芯片

kyhwhb · 2020-5-20 04:18:07

xjmar 发表于 2020-5-19 21:21
TTL转USB是什么芯片

看图是无丝印的pl2303吧

勇闯沙滩 · 2020-5-20 06:21:58

DIY福禄克仪表用红外数据线省了好几亿赚大了，值得学习。

wgh1027 · 2020-5-20 10:20:55

谢谢分享

wgh1027 · 2020-5-20 10:22:23

巍巍兴安发表于 2020-5-20 04:18
看图是无丝印的pl2303吧

我十几年前的一根手机数据线就有这个芯片

fslichong · 2020-5-20 14:18:51

感觉你用的普通红外线发射和接收二极管呢

wgsd · 2020-5-20 19:26:47

没看明白，不是脱离排线连接完全红外线发射与接受传输吗？

ksj197706 · 2020-5-20 22:59:55

wgsd 发表于 2020-5-20 19:26
没看明白，不是脱离排线连接完全红外线发射与接受传输吗？

是红外线连接万用表啊，做测试时我把红外头粘在万用表以方便操作及拍摄图片

wgsd · 2020-5-21 08:40:30

ksj197706 发表于 2020-5-20 22:59
是红外线连接万用表啊，做测试时我把红外头粘在万用表以方便操作及拍摄图片 ...

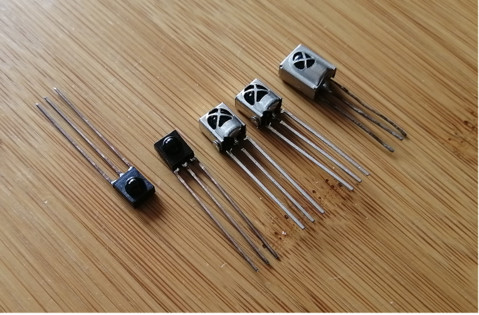

奥，是这样啊。红外传输关键是接受头，我曾做的遥控数字时钟，换了3、4种接受头，有的受阳光照射和其它干扰就会乱变，最后换的一种小体积的，就没有干扰现象，而且在4.5X8米的厅内，遥控器对六个方向均有效控制。看下图，最差的就是那个最大的，反倒是最小还不带屏蔽罩的最敏感和可靠（价格也最高）。
