兆信RXN-305D-‖维修电源不完全拆解与测试

    每个维修人员或无线电爱好者都离不开维修电源，无论是成品还是自制，维修电源都是不可或缺的必备工具，本人手里就有好几款维修电源，包括二台安泰信APS3005S，一台睿登RD6006数控电源、一台APS1100程控测试电源以及几台由明纬S350-27自己改装的50V，100V电源，实际使用时，还是比较喜欢使用线性电源，近日，在齁死鱼上看中一台兆信RXN-305D-‖双路维修电源，某宝价个530元左右，这台虽然二手，但外观成色还可以，300元包邮价格也比较实惠，于是下手请回家，经测试精度和负载情况还比较理想，所以发上来供参考。


      需要说明一点就是由于是二手机，购买时没有附带产品使用说明，所以测试的时候，按自己的理解，并联部分测试端子连接有误，但也完成了测试，所以后续没有继续测试与更改，图片信息仅供参考吧。现在已在官网下载到产品使用手册。需要的朋友可以在这里下载： PS-RXN-II.pdf (2.17 MB, 下载次数: 306)

2020-5-25 00:23 上传

点击文件名下载附件

一、关于产品参数指标及介绍
兆信RXN-305D-‖双路维修电源主要功能和指标如下
1、单独输出时，可以输出二路独立的0-30伏5安电源，
2、可以输出正、负0-30伏5安电源，
3、并联时，可以输出0-30伏10安电源，
3、串联时，可以输出0-60伏5安电源
4、一组独立的5V3安电源

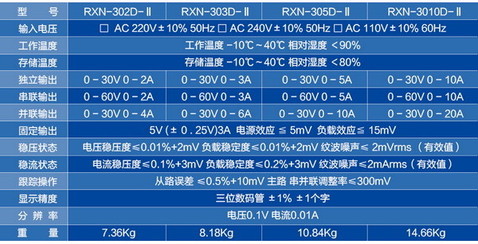

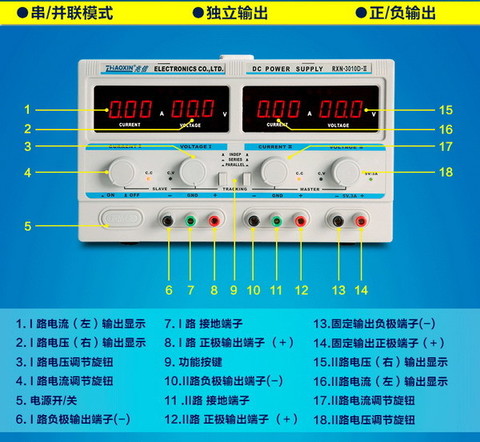

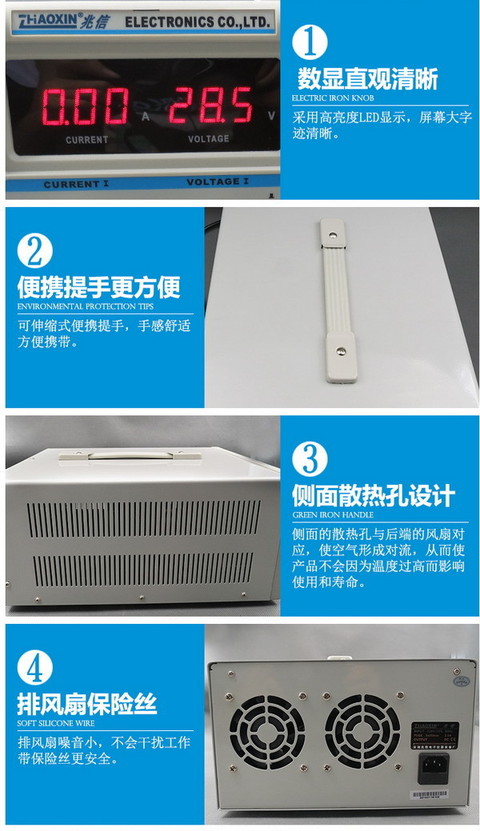

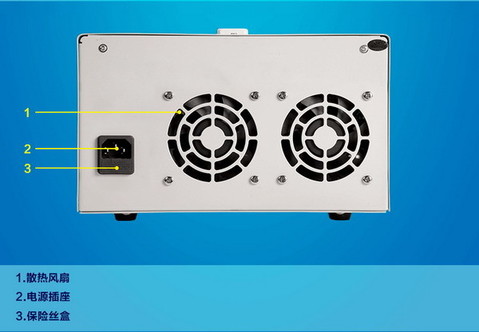

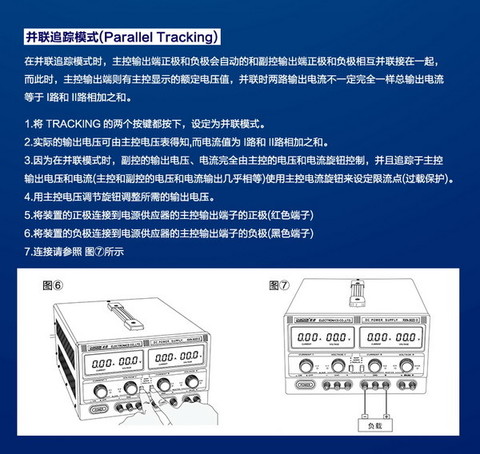

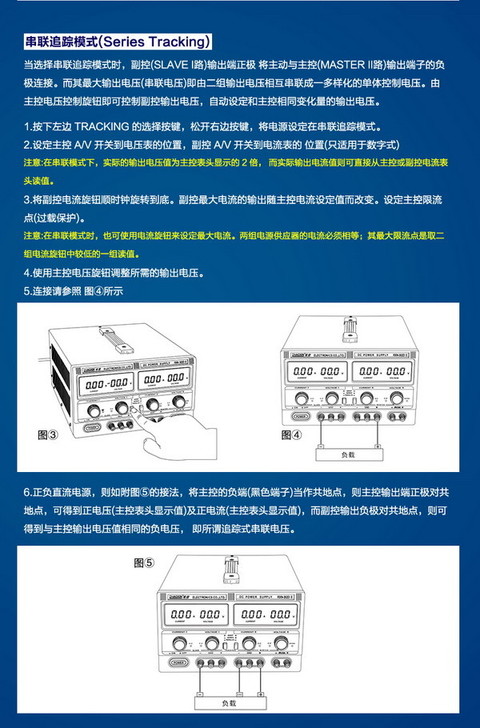

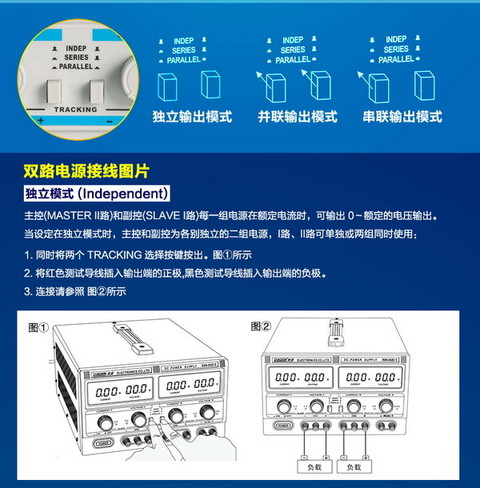

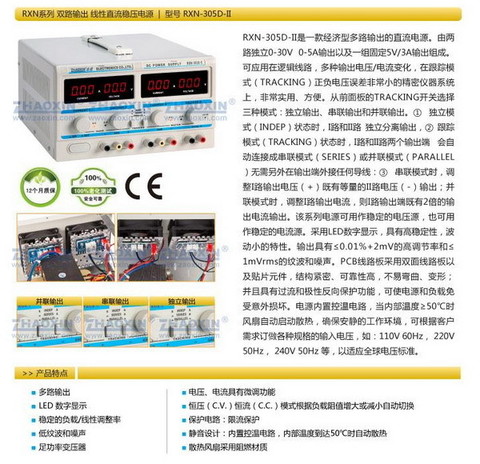

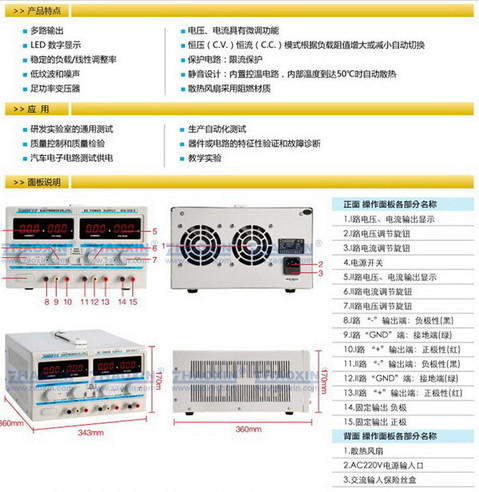

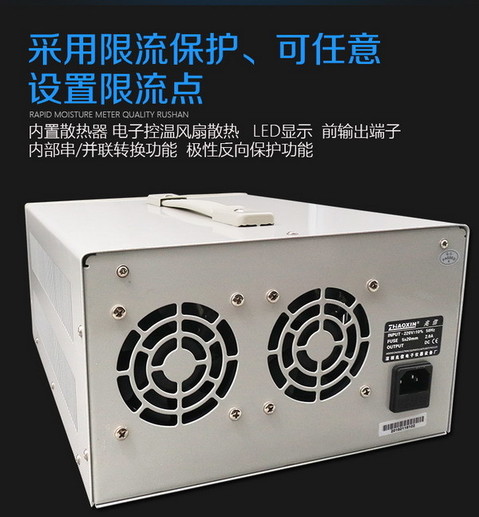

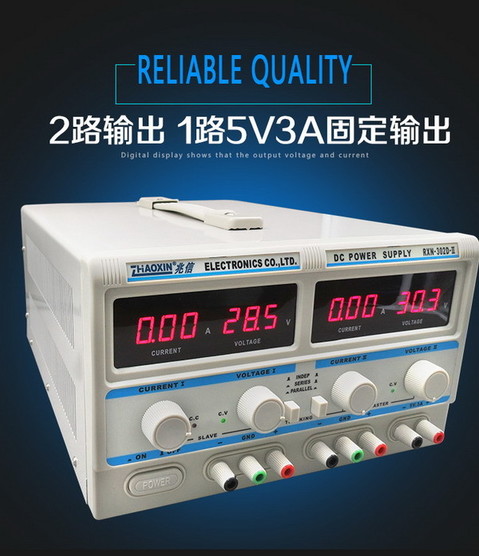

下面关于产品介绍和指标的图片资料来源于网络

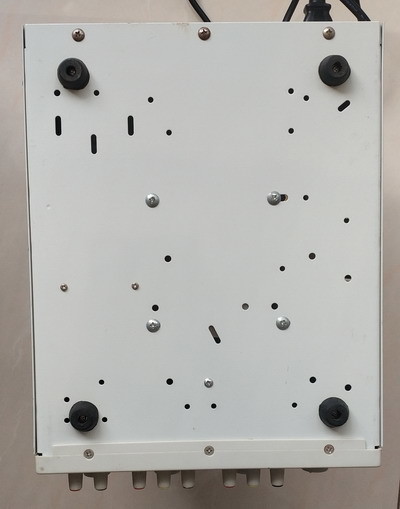

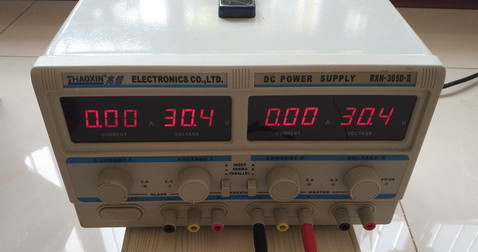

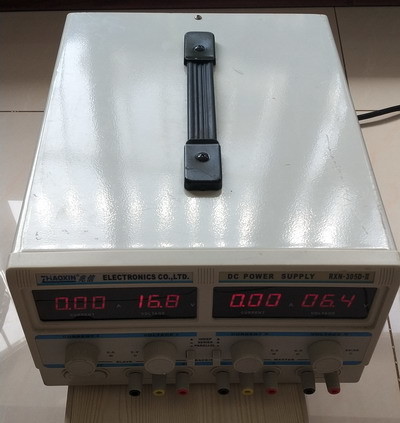

二、产品实物图

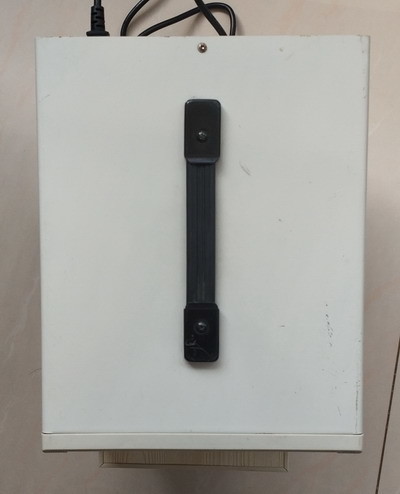

此次购买的产品外观上看，除上部有轻微划痕外，其他地方基本无明显划痕与锈蚀，还比较理想

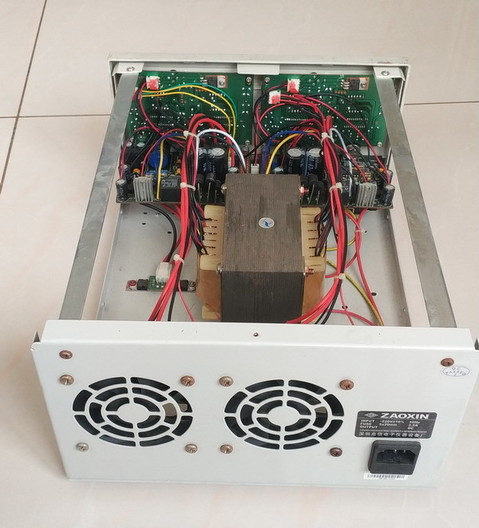

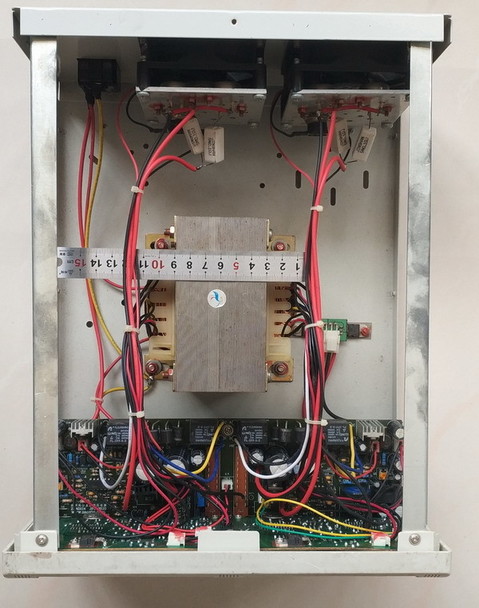

三、产品内部拆解图
内部比较干净，无锈蚀

外部固定螺丝有轻微锈渍

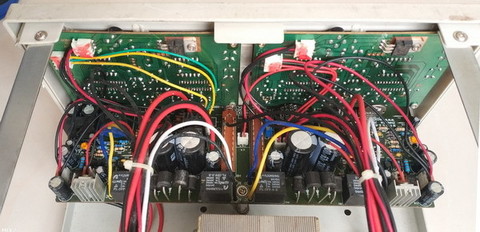

主电路板及表头面板，未发现维修痕迹

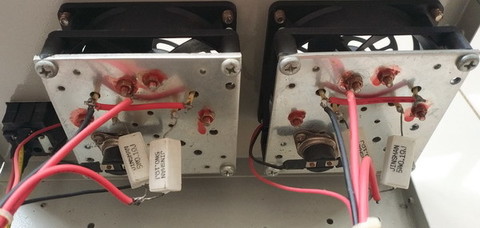

主功率管及散热部分，出厂时螺丝红胶完好，没有拆修过

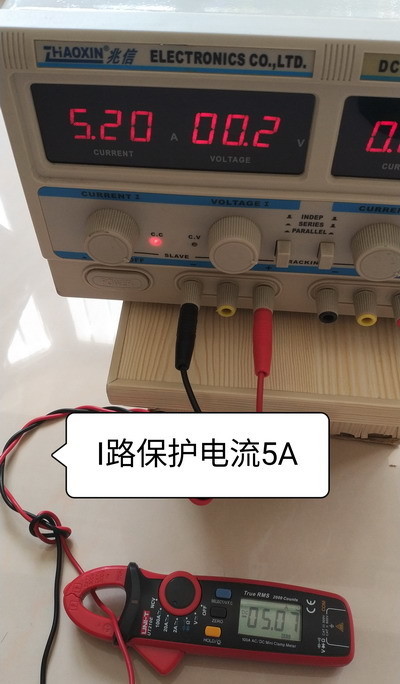

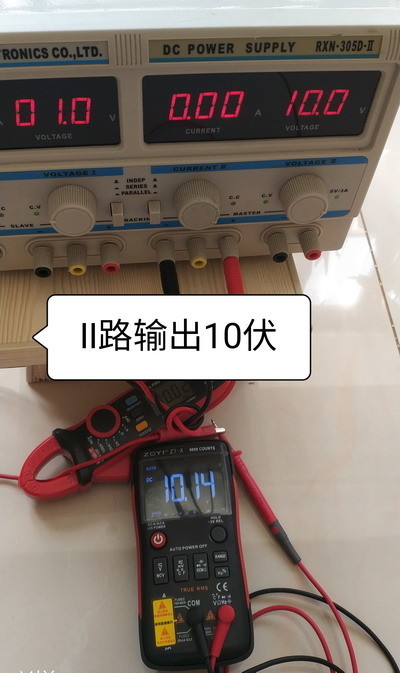

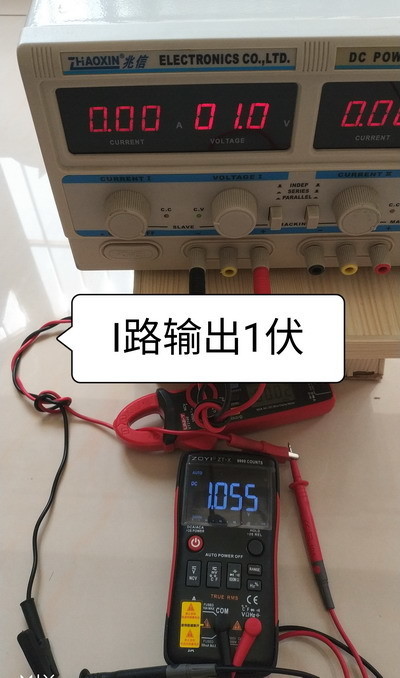

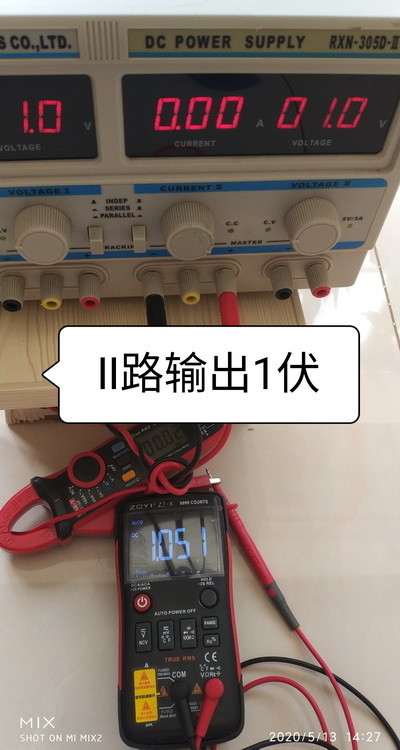

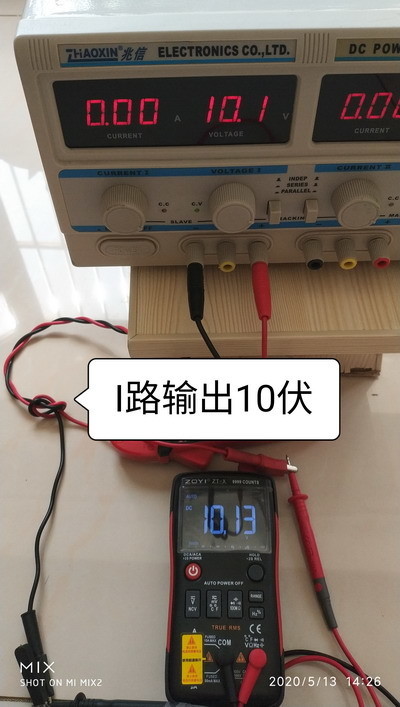

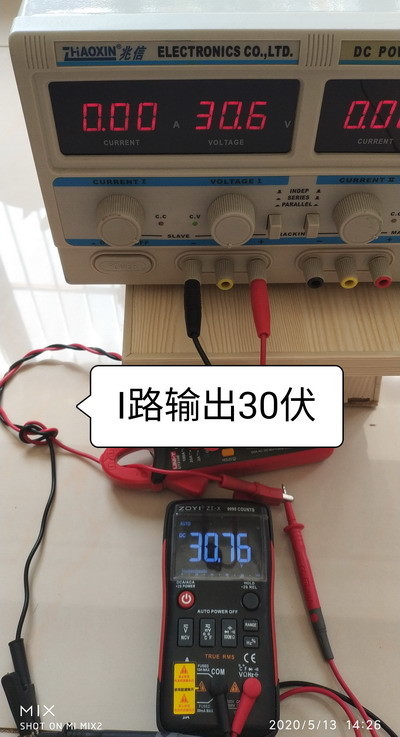

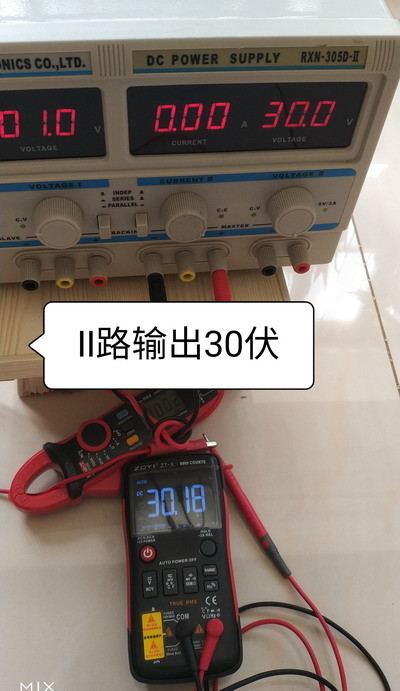

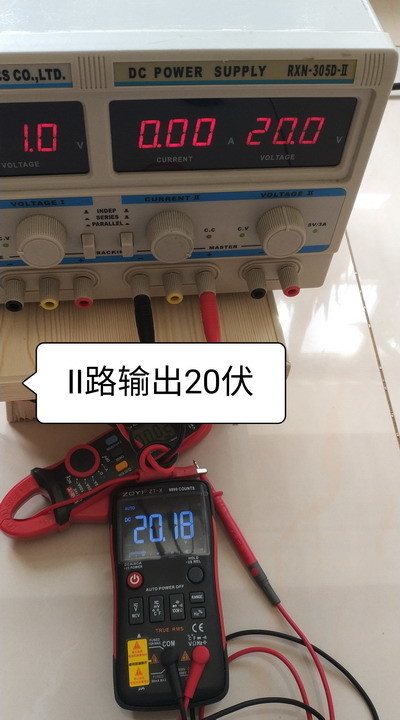

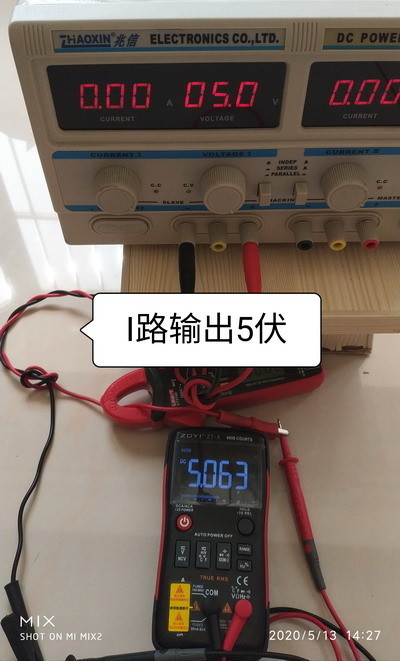

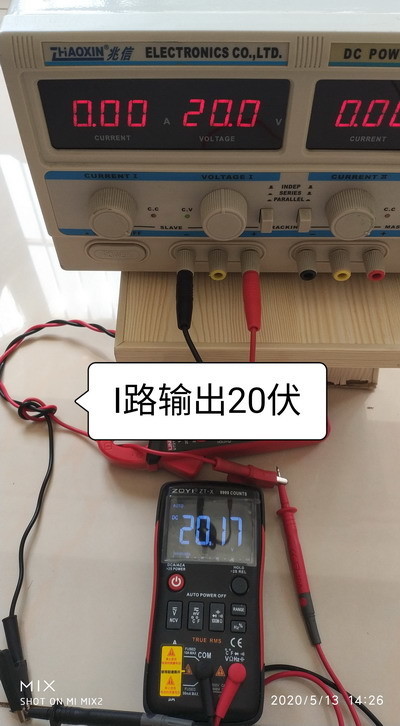

四、双路电源单独测试

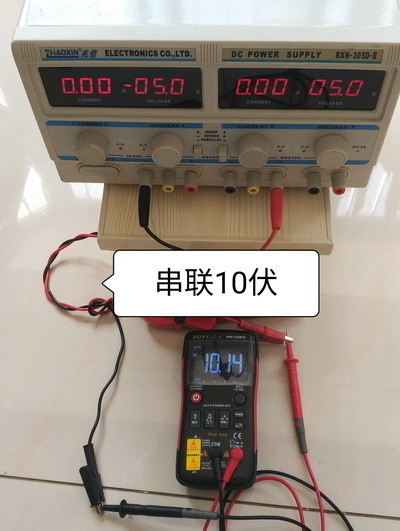

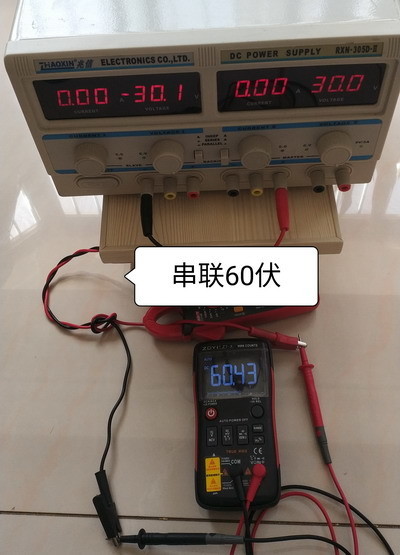

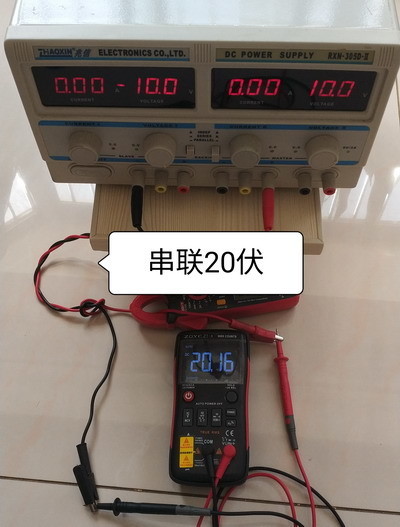

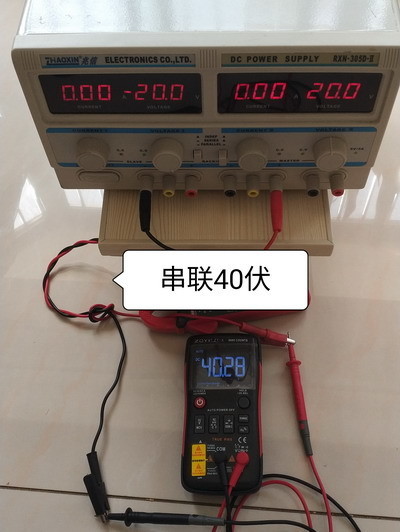

五、串联电压测试

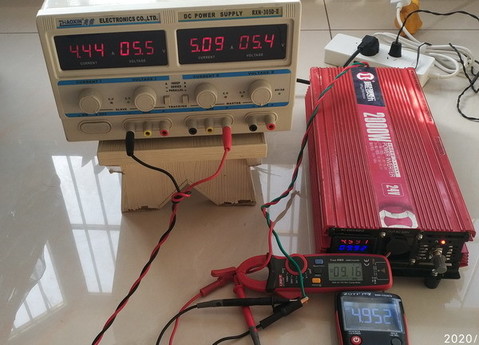

六、串联电流测试
1、串联4.4安放电未保护

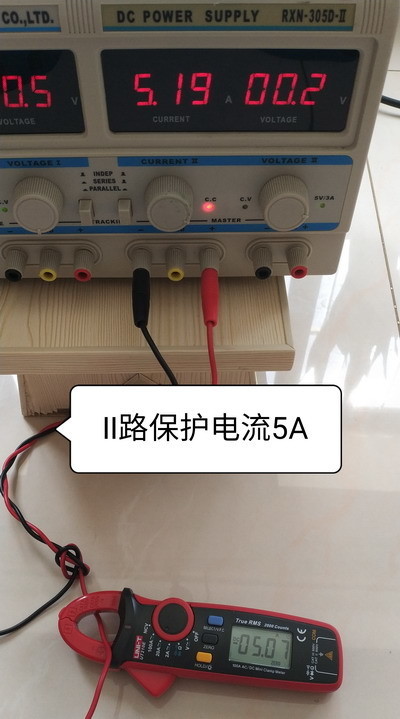

2、串联保护电流5安




七、并联电压测试（说明：并联负极按使用手册应该接主输出负极端子，此处有误，下面几个图片均有此问题，所以并联测试数据可能有误，测试图片仅供参考）



八、并联电流测试

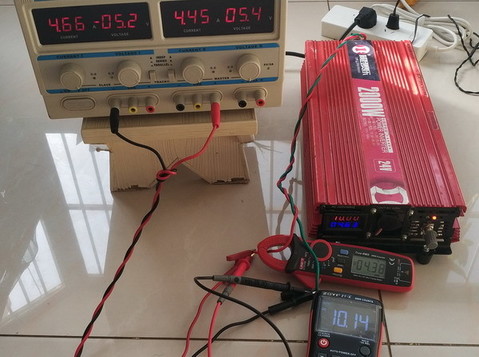

1、并联9安放电未保护

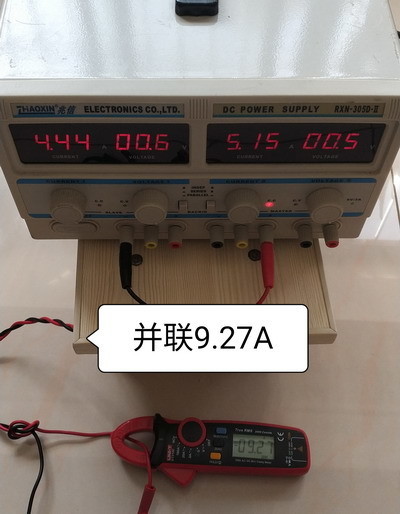

2、并联保护电流9.27安



小结：通过上述测试，这台二手的兆信RXN-305D-‖维修电源基本符合产品指标和参数，测试结果比较理想。

要是输出电流能再大点就好了，我的才3安输出，确实小了点

这个可调电源实用，范围很宽，可以的。

可以输出正、负0-30伏5安电源------修OCL功放时有用。

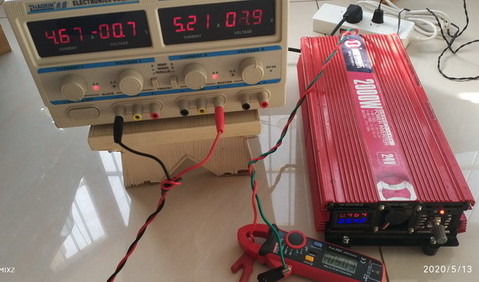

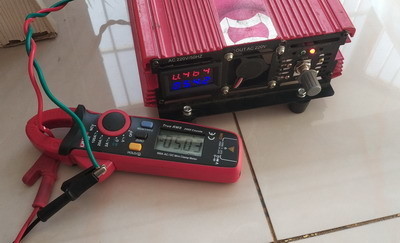

后面图中像逆变器似的2000W红色盒子是电子负载吗

三位数码显示是它的缺陷。

电源不错，手中一个也没有
不搞维修用，个人比较喜欢电流3A即可（体积小），显示至少四位数较好些。

不错啊，这个价格还是很值的的。

巍巍兴安 发表于 2020-5-25 08:14
后面图中像逆变器似的2000W红色盒子是电子负载吗

是的，我自己做的四百瓦电子负载，

这种类型的有一个固伟GPS-3303c，偶尔用用， 不知你的兆信RXN-305D纹波测试是否理想

看起来不错

谢谢分享！楼主说的对

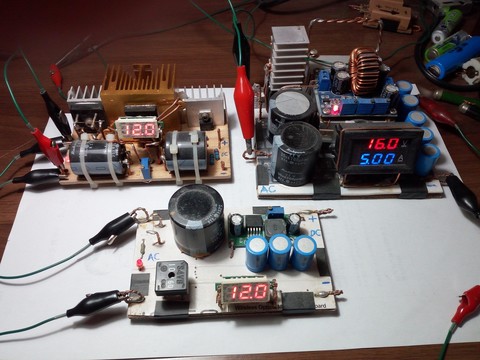

搞维修的都想买个楼主这种的。手上的土鳖太不安全了
