万用表液晶屏不能互换

放在朋友车库的XIOLE-9205表（就算公用），被一爱好电子电器的孩子给烧了，看下面图惨不忍睹。手中有个弘大9205液晶屏有问题，PCB板好的，经过对比斑马接线一样，就将XIOLE-9205表的液晶屏接到弘大上了，可是没有显示，搜了下关于万用表液晶屏的原理没有找到，不知道怎么测试液晶屏好坏。

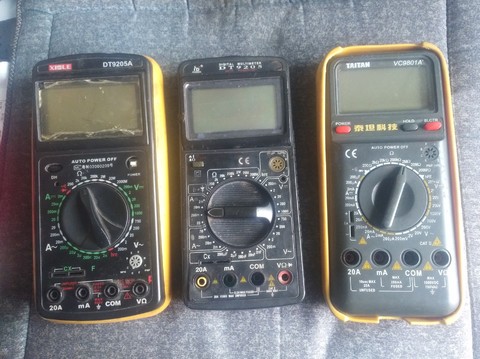

有3个坏表，想弄明白怎么测试液晶屏好坏。

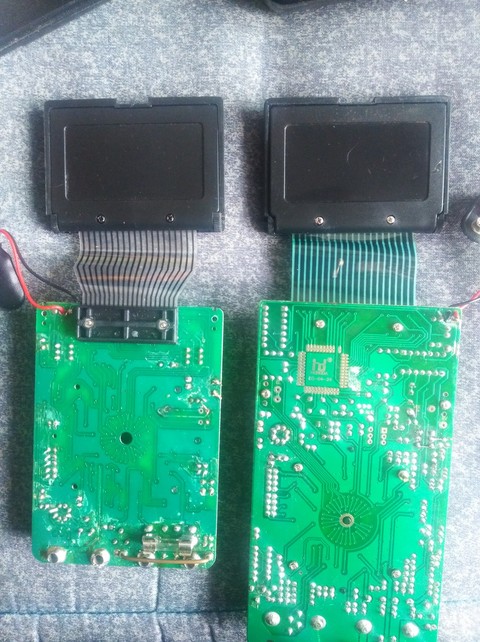

准备换的两个表，上面接线看着一样。

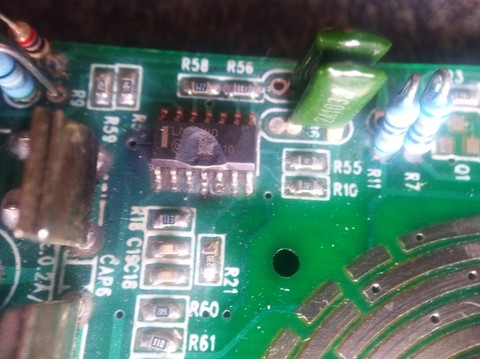

XIOLE-9205表炸坏的IC。

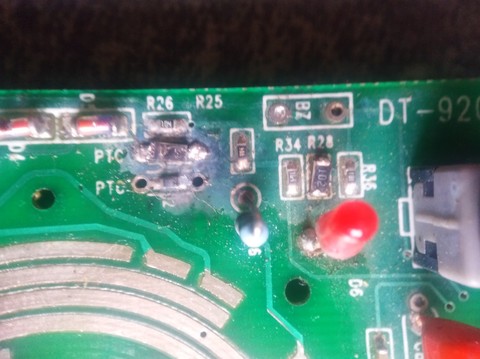

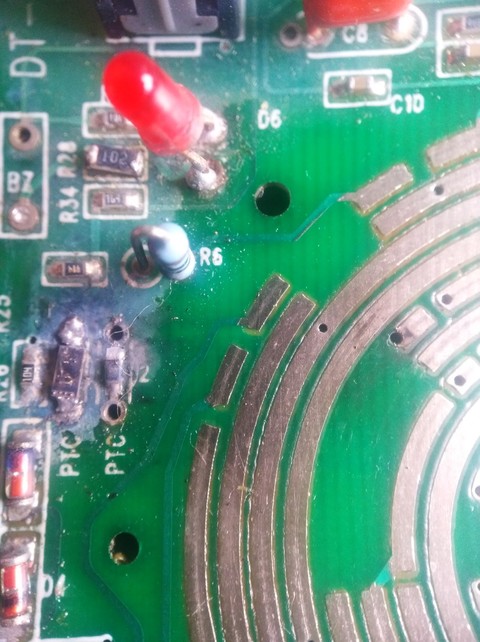

XIOLE-9205表烧的元件和过孔。

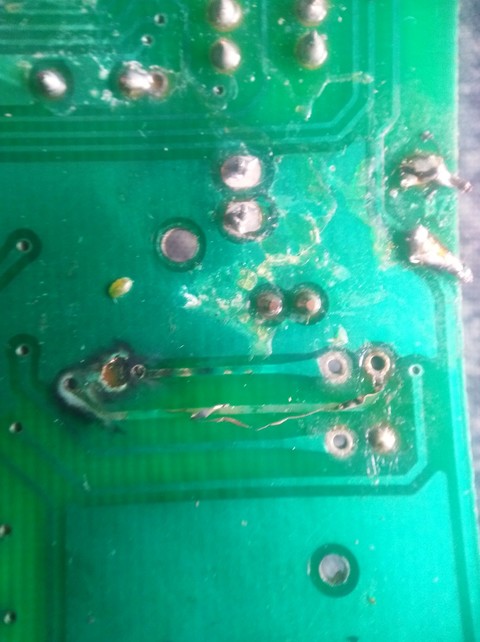

XIOLE-9205表烧断的铜箔。

万用表液晶屏上面好像储存的信息各表不一样？

9205万用表应该用的是7106芯片，对照一下芯片到斑马纸的排列就知道了。

这个情况换芯片可能会靠谱一点

这个情况换芯片可能会靠谱一点

都是7106芯片的屏应该通用

这个样子了就不修了嘛

wgh1027 发表于 2020-6-26 10:08
9205万用表应该用的是7106芯片，对照一下芯片到斑马纸的排列就知道了。

班马纸一样，就是屏接线不一样。

测试液晶屏？ 这个屏都是交流信号驱动的的，最简单的方法，找一个低压的变压器(不是电源，是铜丝绕的变压器)，手捏液晶屏，然后用变压器的一个输出端在屏连接斑马纸的位置接触，就能看到液晶显示。

找不到变压器？ 那也没关系，万用表笔从表上拔出来，绕在市电的电源线(最好是火线)，然后表笔尖接触屏的输入部分(连接斑马纸那里)，就应该能能看到显示的笔画

巍巍兴安 发表于 2020-6-26 10:35
都是7106芯片的屏应该通用

这个结论好像不对，上次我也是搞了几块破表，里面有那个很流行的妇科9205，和其他表的液晶也不通用。

厂家不同，同一型号的表用的液晶也不一定相同。

人艰不拆 发表于 2020-6-26 10:16
这个情况换芯片可能会靠谱一点

这表烧成这样，值不当换芯片，拆了做维修备件合适

巍巍兴安 发表于 2020-6-26 10:35
都是7106芯片的屏应该通用


登录/注册后可看大图

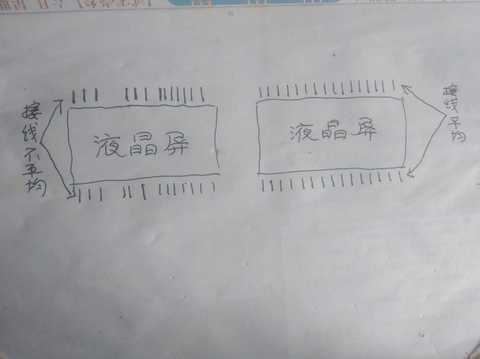

这两个屏接线不一样，

wgh1027 发表于 2020-6-26 10:09
这个情况换芯片可能会靠谱一点

上面已经说了【手中有个弘大9205液晶屏有问题，PCB板好的，】

lxd7343 发表于 2020-6-26 14:36
测试液晶屏？ 这个屏都是交流信号驱动的的，最简单的方法，找一个低压的变压器(不是电源，是铜丝绕的变压器 ...

困扰我很长时间的测试液晶屏问题终于知道了怎么测，谢谢，我试试。

勇闯沙滩 发表于 2020-6-26 14:40
这两个屏接线不一样，

其实手里拿着屏，调整好光的照射和观看角度，能看出屏上面的显示笔划和触电的连接。

外观尺寸一样，但是屏可能显示内容都有差异，更不要说笔划的相关触点位置
接线不一样的，基本确定不能代用的

人艰不拆 发表于 2020-6-26 10:16
这个情况换芯片可能会靠谱一点

烧的表芯片坏了，接7106电源没显示，不能维修了。只想把它的屏幕用在弘大表上，可是不行。

lxd7343 发表于 2020-6-26 14:52
其实手里拿着屏，调整好光的照射和观看角度，能看出屏上面的显示笔划和触电的连接。

外观尺寸一样，但是 ...

你对万用表屏幕很有研究，确实我调整好光的照射和观看角度，看出来了屏上面的显示笔划不一样，所以请教一下。

理论上可以互换。不过引脚定义排列不同，总不能飞线吧？

这种段码驱动的定义不一致，就是飞线也不一定能解决问题
