汽车OBD测试仪数据线

发表于:2020-8-26 11:26:40 4150
汽车电子
行为类别: 拆机
汽车厂商: 其它
电子厂商: 其它
关键字: OBD测试仪数据线

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
汽车的OBD测试仪数据线拆开后,线是不少,可是只接了三个头6根线,看似简单功能强大。 IMG_20200816_080721[1].jpg

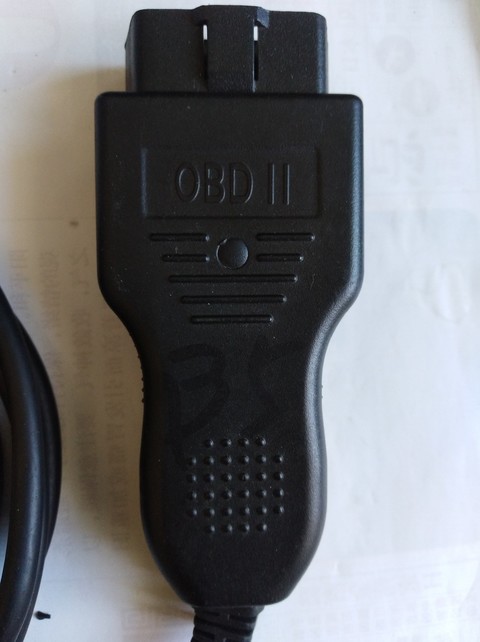

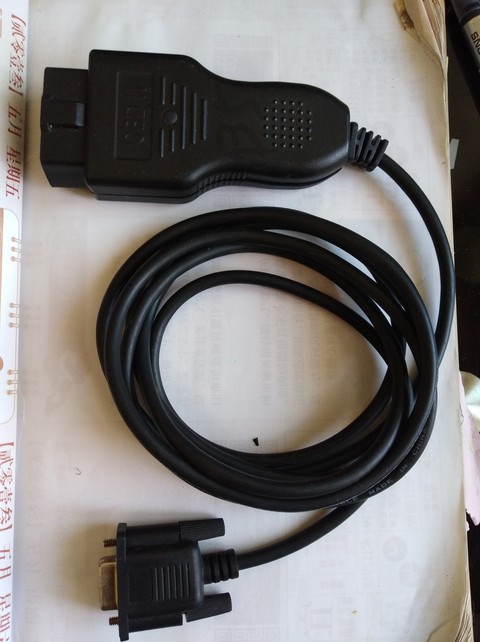

整条数据线。

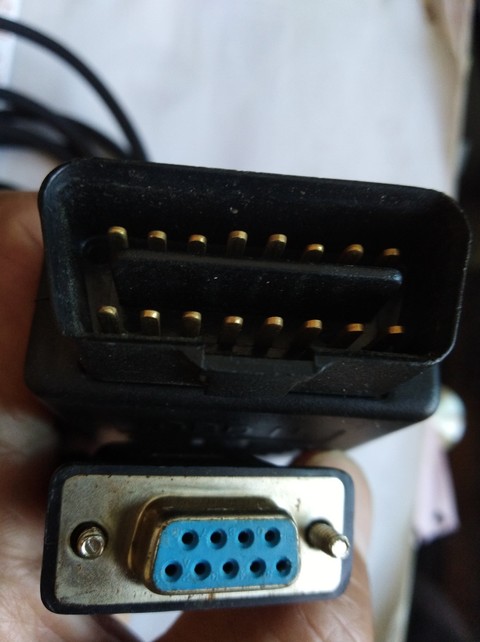

OBD用插汽车接口。
两个接口,下面的插电脑测试仪。

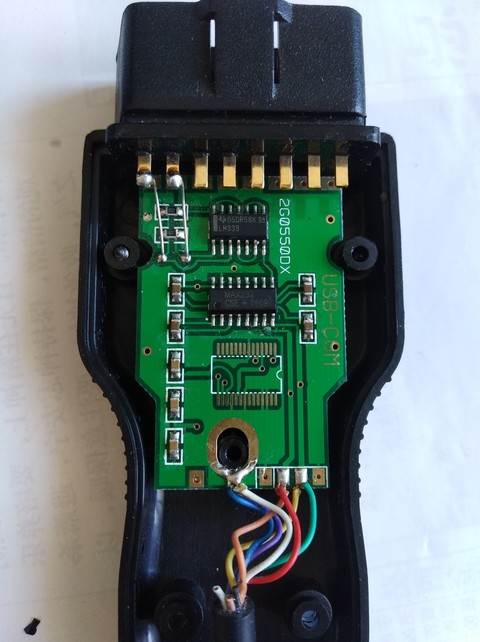

有6根线焊在3个点上。

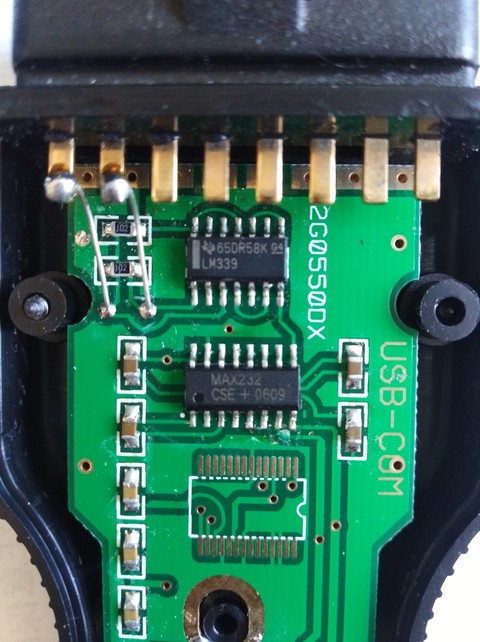

两个芯片,还有个芯片位置,是升级用的?



收藏
送赞
分享

发表回复

评论列表(16)

tiger20908 数字梦想家 2020-8-26 11:48:35
连电脑用的?
2020-8-26 11:48:35 回复
人艰不拆 数字王者 2020-8-26 11:57:39
OBD是什么呢?
2020-8-26 11:57:39 回复
勇闯沙滩 楼主     数字大神 2020-8-26 11:59:30

是的,连汽车检测电脑用的。
2020-8-26 11:59:30 回复
勇闯沙滩 楼主     数字大神 2020-8-26 12:11:24

现在的汽车有个插座,如果出现故障码,就要把检测电脑接到这个插座上,也叫OBD。检测电脑相当于万用表功能。我有个简易蓝牙OBD测试仪,连接智能手机就可以看到汽车的故障码,当然限制几款汽车的。现在汽车年检都要上OBD测试仪了。
2020-8-26 12:11:24 回复
人艰不拆 数字王者 2020-8-26 14:24:04
勇闯沙滩 发表于 2020-8-26 12:11
现在的汽车有个插座,如果出现故障码,就要把检测电脑接到这个插座上,也叫OBD。检测电脑相当于万用表功 ...

原来如此,多谢
2020-8-26 14:24:04 回复
kyhwhb 数字大神 2020-8-26 15:23:48
现在电脑上232接口基本见不到,这线只适合老电脑用了。
2020-8-26 15:23:48 回复
kyhwhb 数字大神 2020-8-26 15:38:21
有6根线焊在3个点上——其实就是当三根线用,RXD  TXD  GND
2020-8-26 15:38:21 回复
kyhwhb 数字大神 2020-8-26 15:41:58

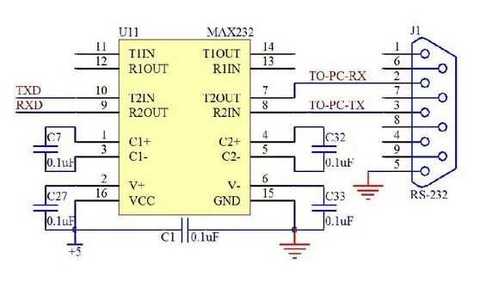

类似参考图:

2020-8-26 15:41:58 回复
chen131578 数字精灵 2020-8-26 20:43:22
是的,应该是串口线。
2020-8-26 20:43:22 回复
wgh1027 数字大神 2020-8-28 16:46:51
串行数据线
2020-8-28 16:46:51 回复
喜欢就好 数字精灵 2020-9-25 08:09:08
连接笔记本电脑检测电路的数据线
2020-9-25 08:09:08 回复
roromiao 数字斗士 2025-8-3 20:09:19
这是专用线组 某台诊断仪专用的。
2025-8-3 20:09:19 回复
勇闯沙滩 楼主     数字大神 2025-8-4 08:05:44
roromiao 发表于 2025-8-3 20:09
这是专用线组 某台诊断仪专用的。

现在汽车检车,都必须用OBD测试仪检测有没有故障码。
2025-8-4 08:05:44 回复
roromiao 数字斗士 2025-8-4 11:50:18
勇闯沙滩 发表于 2025-8-4 08:05
现在汽车检车,都必须用OBD测试仪检测有没有故障码。

这是某厂ODB测试仪专用线组,某诊断设备专用的。。本身不具备诊断和分析功能。
2025-8-4 11:50:18 回复
勇闯沙滩 楼主     数字大神 2025-8-6 09:44:27
roromiao 发表于 2025-8-4 11:50
这是某厂ODB测试仪专用线组,某诊断设备专用的。。本身不具备诊断和分析功能。 ...

原来如此,我也是猜的,谢谢。
2025-8-6 09:44:27 回复
喜欢就好 数字精灵 2025-8-18 22:17:55
学习了,谢谢分享。
