我的ZT102A改内阻翻车了？

发表于：2020-10-19 18:41:38 3539
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: ZT-102A

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

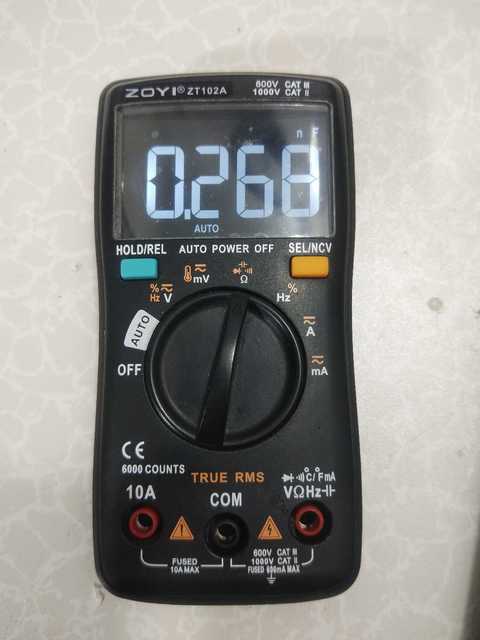

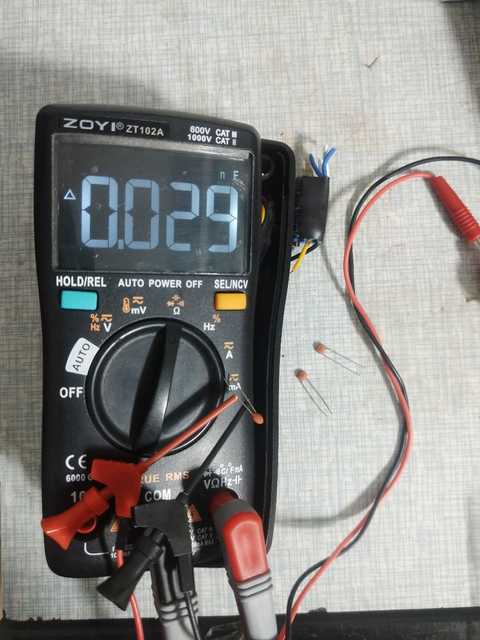

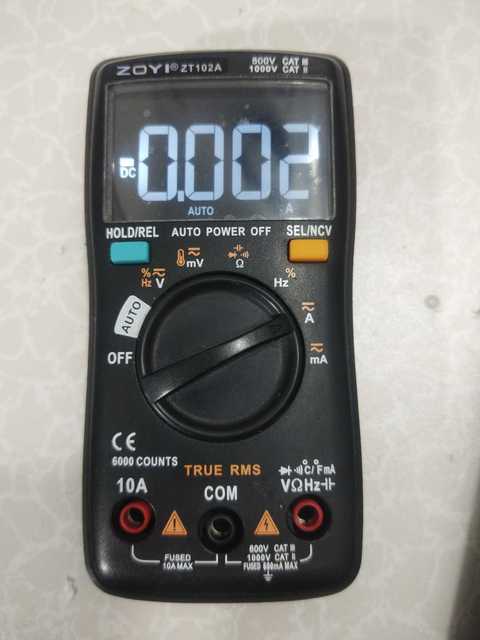

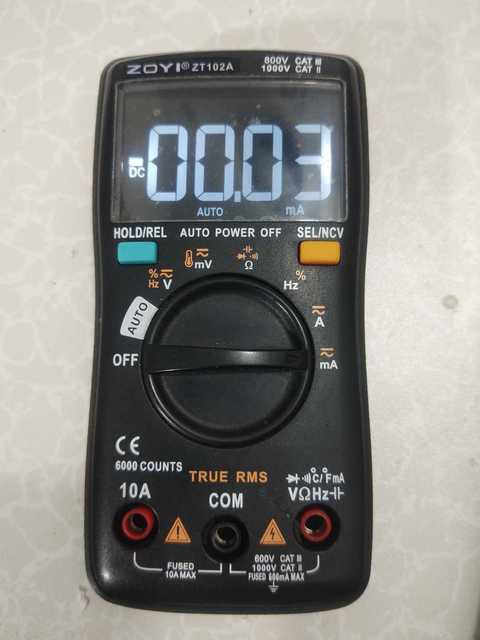

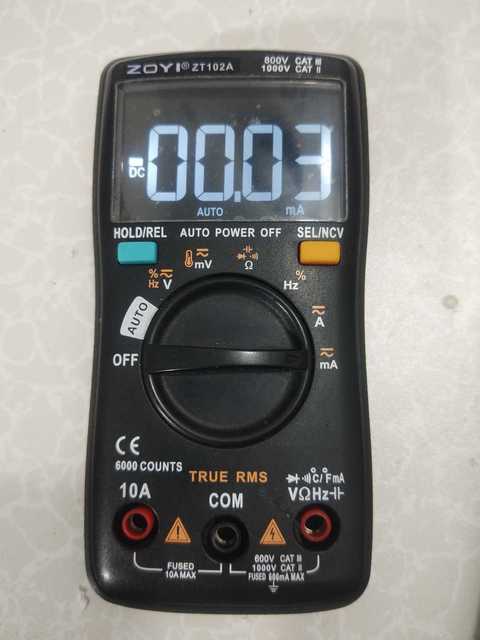

改完发现电容档底数超大，清零后测一个30pF的电容测得60pF(300AB测得34pF)，直流电流挡分别有-0.002A和00.02mA的漏电流
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

1419633284 楼主     数字探长 2020-10-19 18:44:52

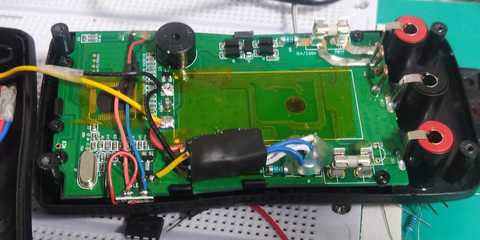

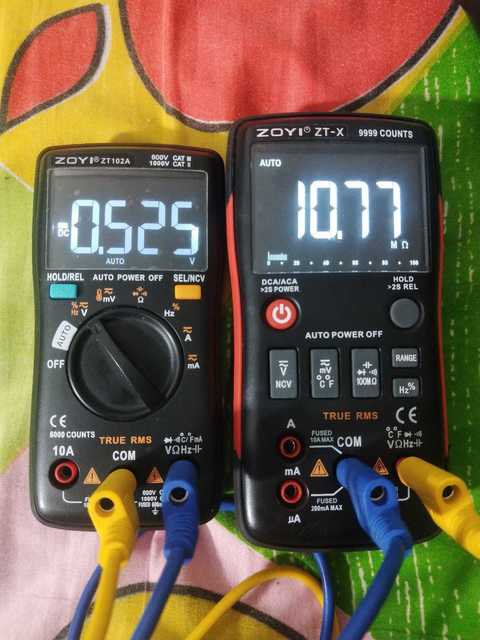

改造效果
以下程序自动插入未在内容中添加的图片或附件
2020-10-19 18:44:52 回复
勇闯沙滩 数字大神 2020-10-19 19:29:00
说说怎么改的，根据何在。
2020-10-19 19:29:00 回复
1419633284 楼主     数字探长 2020-10-19 19:32:57
勇闯沙滩 发表于 2020-10-19 19:29
说说怎么改的，根据何在。

按照电路图改，用2个AQW414，电位器，三极管等
2020-10-19 19:32:57 回复
1419633284 楼主     数字探长 2020-10-19 19:35:48

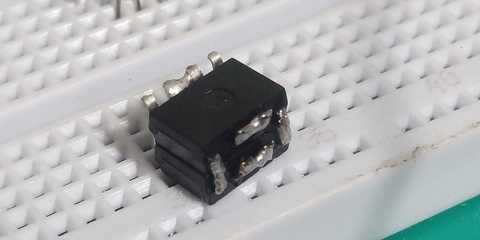

用2个AQW414，输入端(供电)是两两串联后并联，输出端是触点串联
以下程序自动插入未在内容中添加的图片或附件
2020-10-19 19:35:48 回复
1419633284 楼主     数字探长 2020-10-19 23:41:31

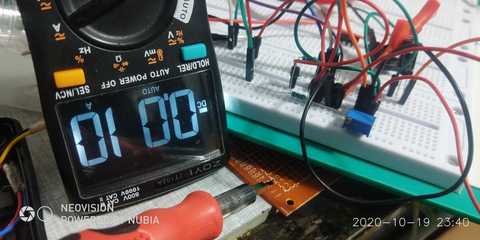

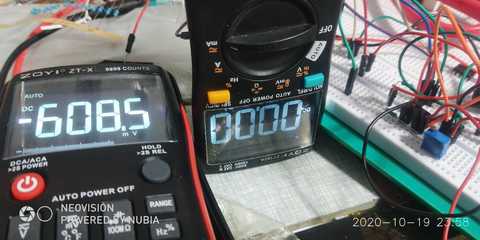

我这个是怎么改都会有，三极管BE极电压越大，漏电流也越大
以下程序自动插入未在内容中添加的图片或附件
2020-10-19 23:41:31 回复
表述 数字精灵 2020-10-20 07:50:06
还得接着继续改下去。直到满意为止。
2020-10-20 07:50:06 回复
1419633284 楼主     数字探长 2020-10-20 17:21:19

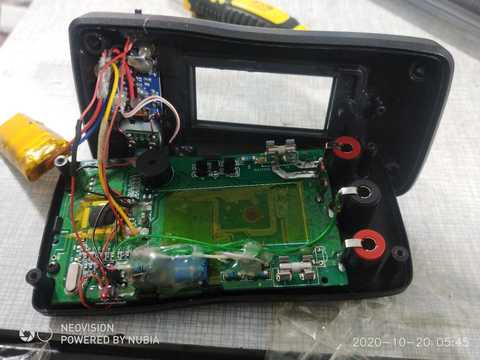

经过不断摸索，电位器从10K一直换到100K，终于把电流档和电容档底数给去掉了，虽然不知道是什么原因造成的，也不懂其中的原理。。。。
以下程序自动插入未在内容中添加的图片或附件
2020-10-20 17:21:19 回复
喜欢就好 数字精灵 2020-10-20 21:04:59
不行，再改回来。
2020-10-20 21:04:59 回复
1419633284 楼主     数字探长 2020-10-22 12:05:25
虽然解决了电容档和电流挡底数问题，但是Auto挡又恢复到出厂状态了
2020-10-22 12:05:25 回复
