ZT-X电流档烧坏了，无法换挡故障修复

发表于：2020-11-29 01:21:24 10388
万用表
主题类别: 维修
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: ZT-X

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 1419633284 于 2020-11-29 01:22 编辑

电流档挺容易坏的，已经两次了https://v.ixigua.com/JQceyST/
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（40）

ksj197706 数字大师 2020-11-29 02:51:38
挺遗憾的，没有这个表不清楚
2020-11-29 02:51:38 回复
wgh1027 数字大神 2020-11-29 08:05:08
我也没有这个表
2020-11-29 08:05:08 回复
wgsd 数字大神 2020-11-29 09:21:34
我有 没烧过
2020-11-29 09:21:34 回复
西林迷 数字精灵 2020-11-29 10:08:09
原来替换掉坏了的Q5就行啊，长知识了

顺便问一下，为什么保险管没起作用呢？
2020-11-29 10:08:09 回复
wgh1027 数字大神 2020-11-29 10:29:49
哈哈没有摸屎管用个npn管也行吧
2020-11-29 10:29:49 回复
hc061218 数字王者 2020-11-29 12:29:20
这是怎么设计的，电流档会损坏控制元件
2020-11-29 12:29:20 回复
kyhwhb 数字大神 2020-11-29 12:32:50
这样小的mos管日常使用少见
2020-11-29 12:32:50 回复
wq1057 数字探长 2020-11-29 15:33:36
难怪要贴那黄警告贴
2020-11-29 15:33:36 回复
wgsd 数字大神 2020-11-29 16:52:12
wq1057 发表于 2020-11-29 15:33
难怪要贴那黄警告贴

找两只几伏的稳压管，反向串联并在MOS管的栅极就可以保护MOS管。因为你测试了超过30V电压的电流，而且电流过大，烧了保险管，引起电压全额加到了MOS管（该管耐压就30V），把MOS管烧了。加了保护稳压管，烧的可能就是连接MOS栅极的那个电阻了（电阻功率大就没事）。
2020-11-29 16:52:12 回复
1419633284 楼主     数字探长 2020-11-29 18:50:14
西林迷 发表于 2020-11-29 10:08
原来替换掉坏了的Q5就行啊，长知识了

顺便问一下，为什么保险管没起作用呢？ ...

测很小的电流(50mA一下)，莫名其妙就烧了，保险是200mA的
2020-11-29 18:50:14 回复
1419633284 楼主     数字探长 2020-11-29 18:56:12
hc061218 发表于 2020-11-29 12:29
这是怎么设计的，电流档会损坏控制元件

这次没有过流(50mA以下)莫名其妙就烧了，这电流档太脆弱了
2020-11-29 18:56:12 回复
1419633284 楼主     数字探长 2020-11-29 19:19:49
wgh1027 发表于 2020-11-29 10:29
哈哈没有摸屎管用个npn管也行吧

在废板子上没找到A6SHB，但是找到了A2SHB
2020-11-29 19:19:49 回复
wgsd 数字大神 2020-11-29 19:29:33
1419633284 发表于 2020-11-29 18:56
这次没有过流(50mA以下)莫名其妙就烧了，这电流档太脆弱了

如果插座电阻分流的那一片或保险丝接触不好，电流只通过了MOS管的那一片，电流源的最高电压就会加到MOS管的栅极，电压超过了MOS管的耐压或MOS管的质量不达标。
2020-11-29 19:29:33 回复
1419633284 楼主     数字探长 2020-11-29 21:01:57
wgsd 发表于 2020-11-29 19:29
如果插座电阻分流的那一片或保险丝接触不好，电流只通过了MOS管的那一片，电流源的最高电压就会加到MOS管 ...

极有可能是过压把MOS管给烧坏了，我当时正在用可调电源测万用表测电流档精度，但发现电流不是很稳定，就随手抓了个电阻接上去，发现电流变小了，就使劲调高电压
2020-11-29 21:01:57 回复
1419633284 楼主     数字探长 2020-11-29 21:40:50

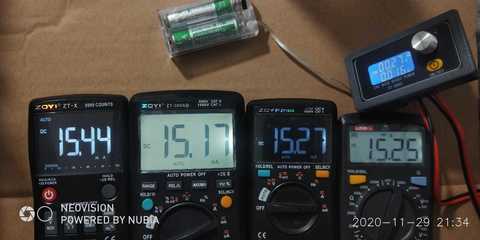

感觉ZT-X换上A2SHB后精度变差了，不过我也不知道哪一个是准的
以下程序自动插入未在内容中添加的图片或附件
2020-11-29 21:40:50 回复
wgsd 数字大神 2020-11-29 22:18:50
1419633284 发表于 2020-11-29 21:40
感觉ZT-X换上A2SHB后精度变差了，不过我也不知道哪一个是准的

MOS不参入测量电路部分，只起一个电子开关作用（因芯片内的电子开关不够用了），通过MOS管把芯片功能转换到电流档。电流精度主要是经过保险丝通向的那个分流电阻精度和软件来保证。看你这几个表，应该X的精度高些。如果没有其他高精度的表对比，也可用一个已知精度的电阻，用X的电压档测量电阻上的电压，计算出电流，在用X电流档符合一下，最好有恒流源，不然还要计算X电流的分流电阻的影响。
2020-11-29 22:18:50 回复
kyhwhb 数字大神 2020-11-30 06:31:35
看来需要玩基准了，联系坛主的入手吧
2020-11-30 06:31:35 回复
wgh1027 数字大神 2020-11-30 07:23:34
看来还是设计问题，这个婊子不要轻易测电流。
2020-11-30 07:23:34 回复
wgh1027 数字大神 2020-11-30 07:27:04
楼主众仪表还挺多的吧
2020-11-30 07:27:04 回复
