ZT102A电流档温漂改造

发表于：2020-12-13 01:04:37 5826
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: ZT-102A

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 1419633284 于 2020-12-13 08:57 编辑

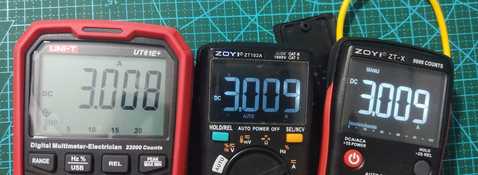

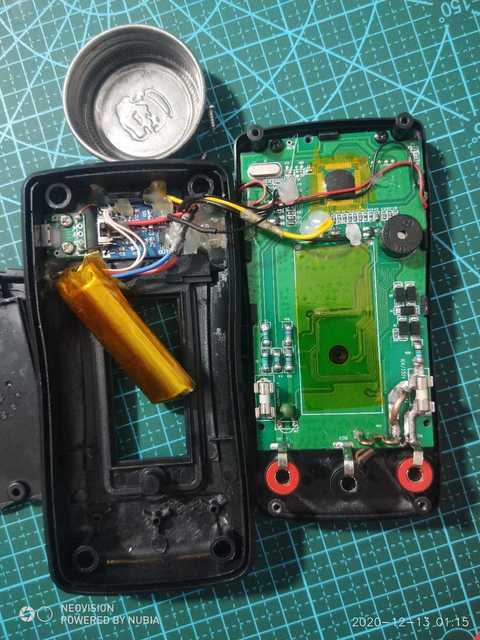

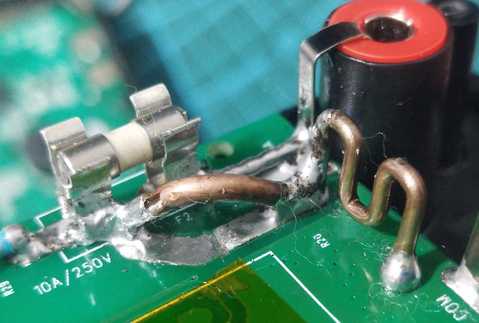

估计是厂家为了节省成本，使用铜箔替代康铜丝，在测量大电流时会漂几十毫安，虽然最终会稳定在准确的数值上，但是测小电流(1A以下)时不发热，测得数值就会偏低！现在割掉铜箔后，换成了康铜丝，3A电流测试温漂不超过5mA。(测试时间约10分钟左右吧)
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（26）

1419633284 楼主     数字探长 2020-12-13 01:13:09

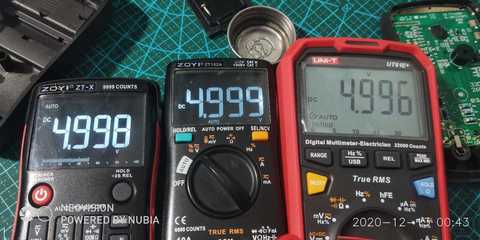

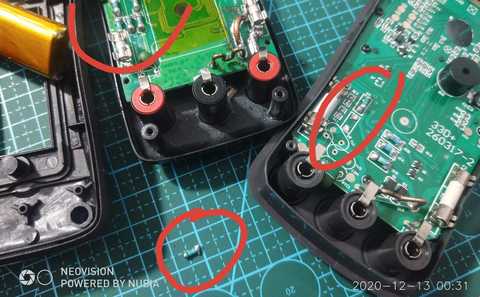

102A电压档出厂时5V测得5.016V，后来又漂到了5.025V，现在把33D+上的5M晶圆电阻换上去后，精度又提高了一个等级
以下程序自动插入未在内容中添加的图片或附件
2020-12-13 01:13:09 回复
1419633284 楼主     数字探长 2020-12-13 01:17:07
改表有风险，请勿模仿！102A这电流档反反复复调整了好多次才校准过来的！
以下程序自动插入未在内容中添加的图片或附件
2020-12-13 01:17:07 回复
1419633284 楼主     数字探长 2020-12-13 01:20:06

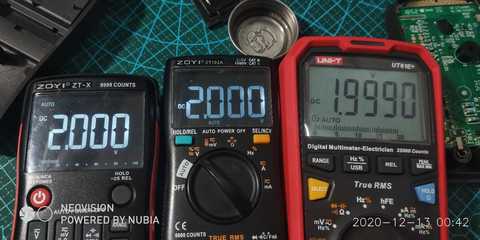

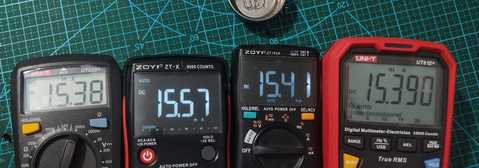

小电流测试
以下程序自动插入未在内容中添加的图片或附件
2020-12-13 01:20:06 回复
1419633284 楼主     数字探长 2020-12-13 01:32:53

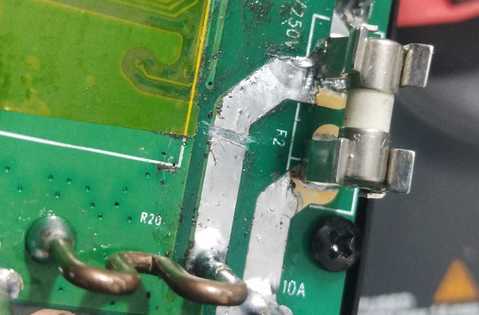

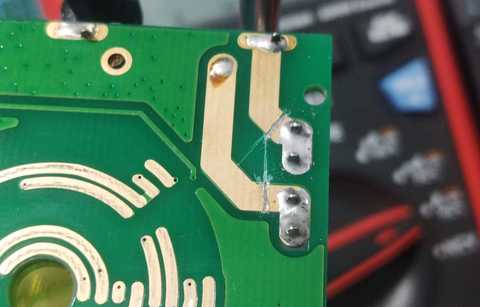

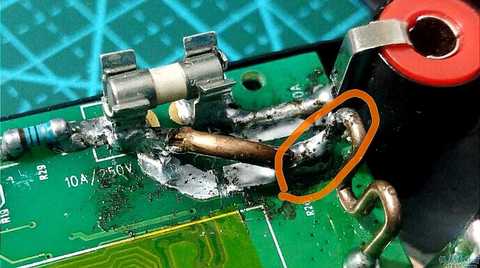

第一种改法失败了，迫不得已才割线
以下程序自动插入未在内容中添加的图片或附件
2020-12-13 01:32:53 回复
勇闯沙滩 数字大神 2020-12-13 08:02:54

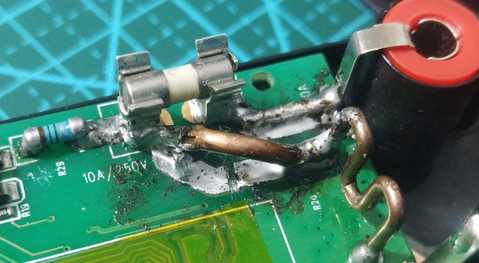

改改心里舒服提高技术，最后这个图烙铁头杂质太多，锡上都是黑点容易虚焊。
2020-12-13 08:02:54 回复
wgh1027 数字大神 2020-12-13 08:19:55
谢谢分享！
2020-12-13 08:19:55 回复
1419633284 楼主     数字探长 2020-12-13 08:26:34
勇闯沙滩 发表于 2020-12-13 08:02
改改心里舒服提高技术，最后这个图烙铁头杂质太多，锡上都是黑点容易虚焊。 ...

反反复复调了很多次，烙铁温度也调到了最高，所以会有很多残渣，清洗过后就好很多了(图是没清洗之间拍的)
2020-12-13 08:26:34 回复
1419633284 楼主     数字探长 2020-12-13 08:28:09

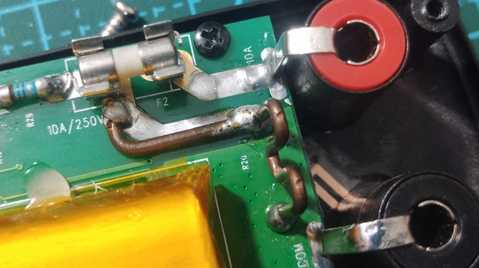

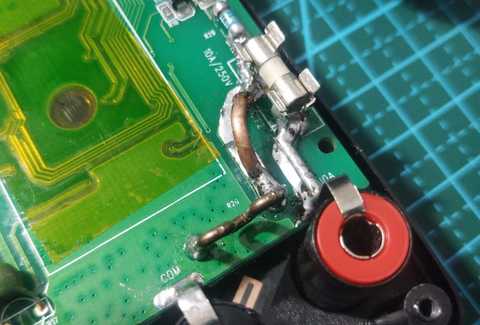

清洗过后，当然有部分地方用棉签刷不到
以下程序自动插入未在内容中添加的图片或附件
2020-12-13 08:28:09 回复
1419633284 楼主     数字探长 2020-12-13 08:29:37
wgh1027 发表于 2020-12-13 08:19
谢谢分享！

抱着改废的心态赌一把，竟然改成功了
2020-12-13 08:29:37 回复
wgh1027 数字大神 2020-12-13 08:40:15

其实将这一端悬空就不用割电路板了
2020-12-13 08:40:15 回复
1419633284 楼主     数字探长 2020-12-13 08:52:05
wgh1027 发表于 2020-12-13 08:40
其实将这一端悬空就不用割电路板了

改的时候也没想太多，第一种改法失败后直接就割了
2020-12-13 08:52:05 回复
wq1057 数字探长 2020-12-13 09:22:15
厉害
2020-12-13 09:22:15 回复
kyhwhb 数字大神 2020-12-13 09:56:55
谢谢分享！
2020-12-13 09:56:55 回复
kyhwhb 数字大神 2020-12-13 09:58:27
就是比较难看些
2020-12-13 09:58:27 回复
kyhwhb 数字大神 2020-12-13 09:59:06
最后如何进行校准呢?
2020-12-13 09:59:06 回复
1419633284 楼主     数字探长 2020-12-13 10:36:28
巍巍兴安 发表于 2020-12-13 09:59
最后如何进行校准呢?

不断加锡减锡，直到满意为止
2020-12-13 10:36:28 回复
wgsd 数字大神 2020-12-13 13:50:24

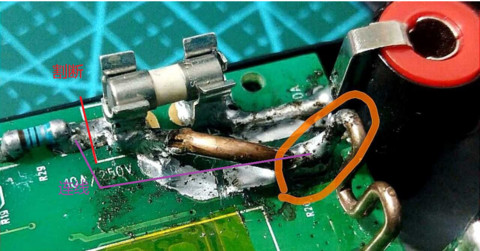

铜箔不用割断，也不用加粗铜线，割断取样测试点，直接连线到康铜丝焊盘取样。
2020-12-13 13:50:24 回复
wgh1027 数字大神 2020-12-13 16:42:07
wgsd 发表于 2020-12-13 13:50
铜箔不用割断，也不用加粗铜线，割断取样测试点，直接连线到康铜丝焊盘取样。 ...

哈哈这么简单厂家竟然不懂
2020-12-13 16:42:07 回复
wgsd 数字大神 2020-12-13 17:36:25
wgh1027 发表于 2020-12-13 16:42
哈哈这么简单厂家竟然不懂

哈哈不如行动 z3.png
2020-12-13 17:36:25 回复
